액션 버튼, 텍스트와 미디어 표시

액션 버튼은 분석에서 고른 객체나 차트 구간을 온톨로지 액션의 입력으로 연결합니다. 텍스트와 미디어 카드는 분석 화면에 설명이나 객체의 첨부 미디어를 표시합니다.

입력과 출력

Action button

온톨로지 액션을 실행하는 버튼입니다. 매개변수 패널, 캔버스, 시계열 차트와 대시보드에 추가할 수 있습니다.

액션 제출은 구성된 작업에 따라 객체를 생성하거나 기존 객체의 속성을 갱신하고 링크를 바꿉니다. 제출 전에는 대상 객체와 입력값을 확인합니다.

버튼 추가와 액션 선택

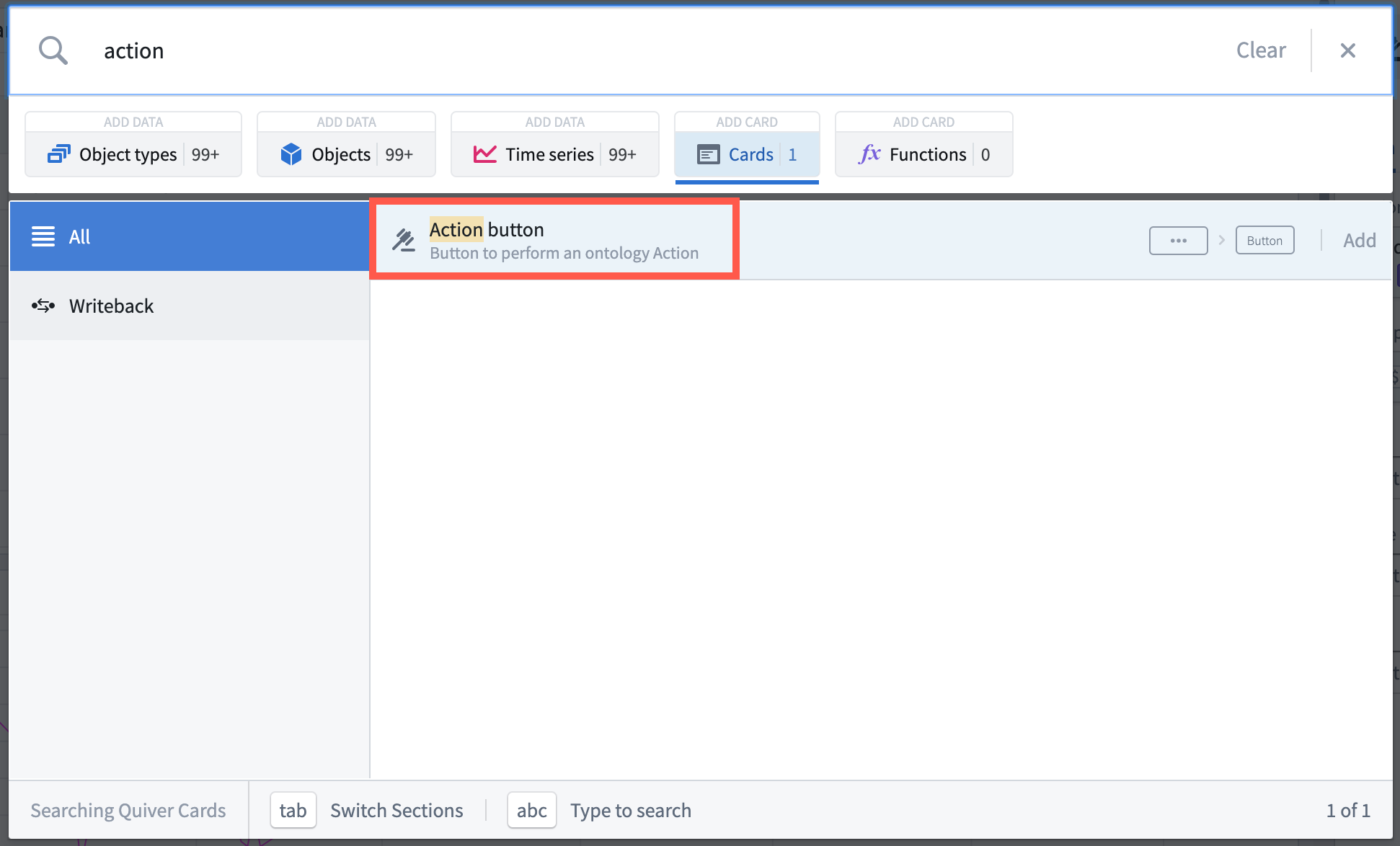

1. 분석 상단의 Search cards를 엽니다.
2. action을 검색하거나 왼쪽의 Writeback 범주를 선택합니다.
3. Action button 카드를 추가합니다.

4. Parameter 패널에서 추가한 버튼을 찾고 Configure의 톱니바퀴 아이콘을 선택합니다.

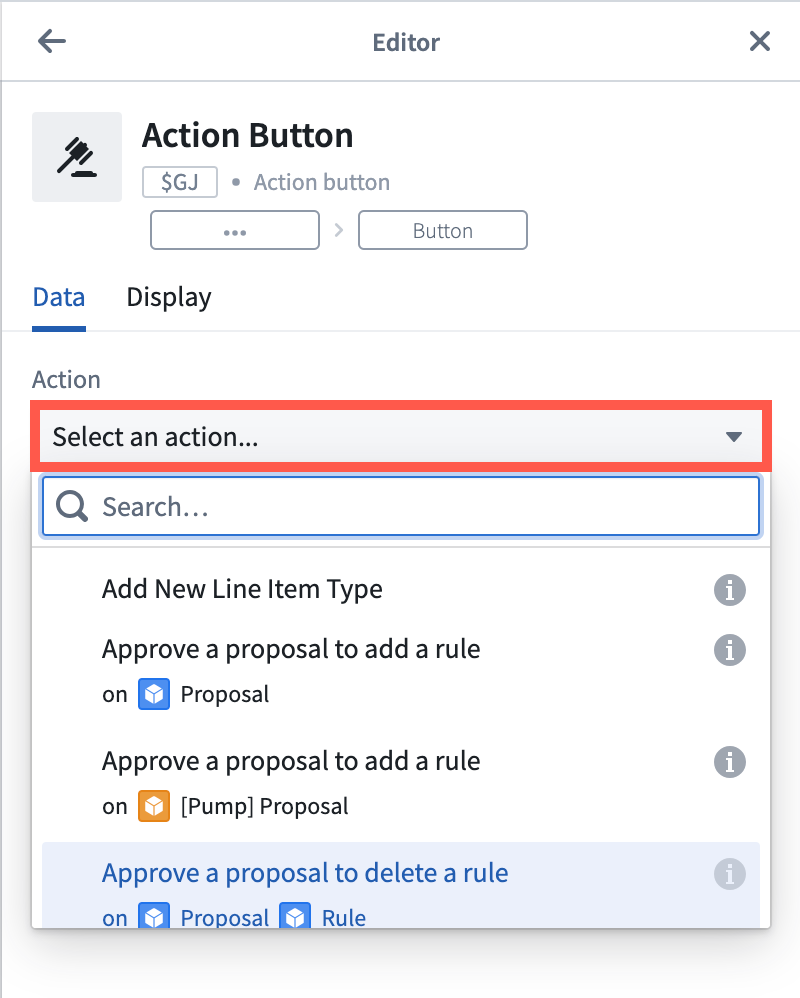

5. 드롭다운에서 기존 온톨로지 액션을 고릅니다. 필요한 액션이 없으면 온톨로지에 해당 액션을 먼저 정의합니다.

버튼을 선택하면 입력 양식이 열리고 사용자가 값을 채워 제출합니다. 버튼 편집기에서 입력 기본값을 지정할 수도 있습니다.

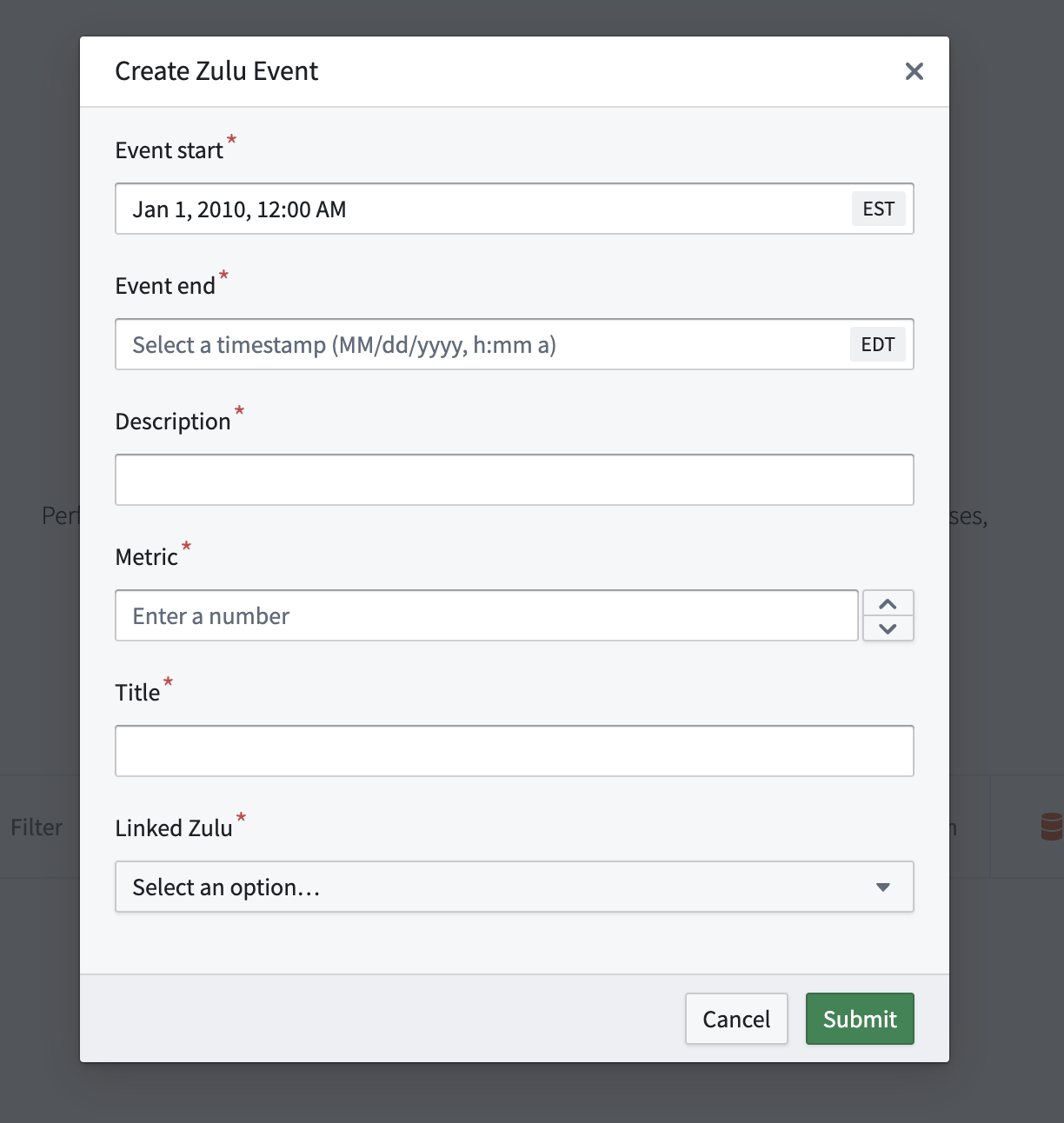

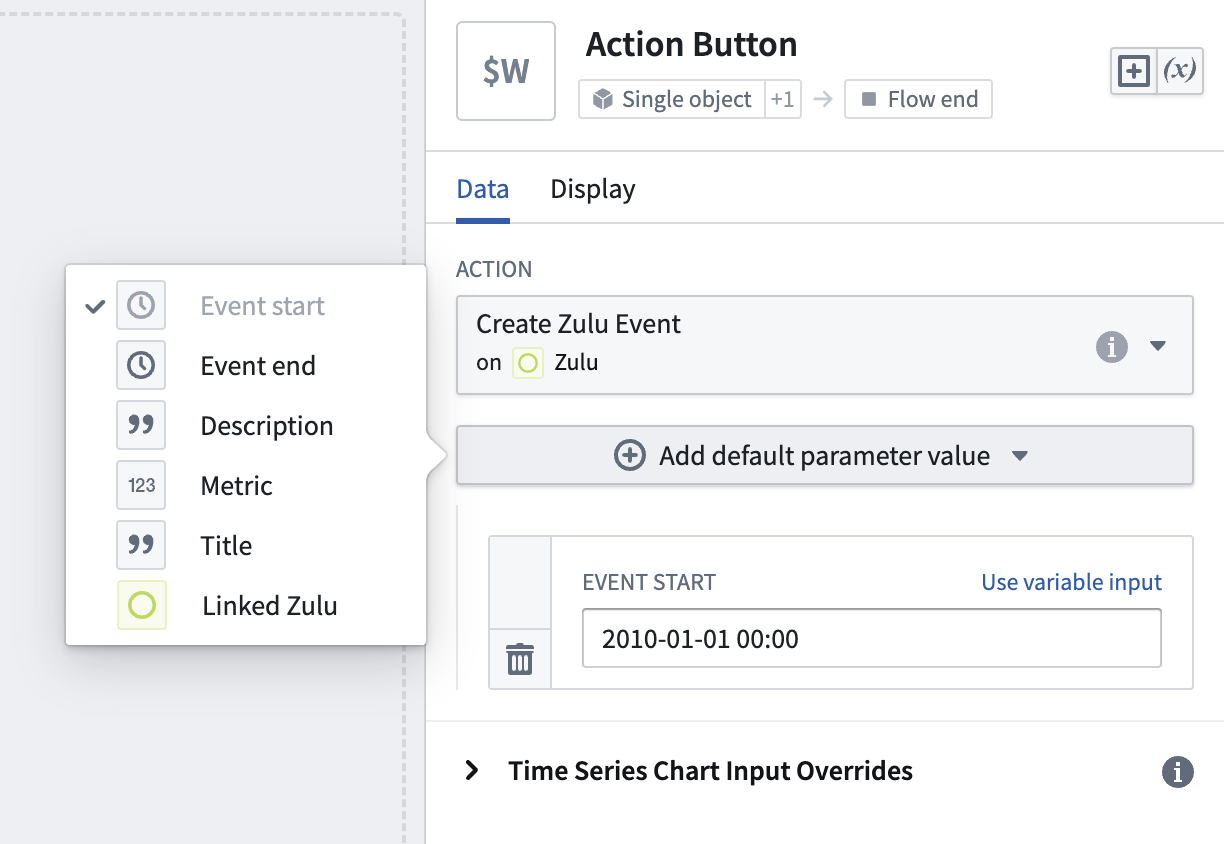

다음 예시는 Event start의 기본값을 2010년 1월 1일로 설정합니다.

양식에는 기본값이 미리 채워지며 사용자는 제출 전에 이를 바꿀 수 있습니다.

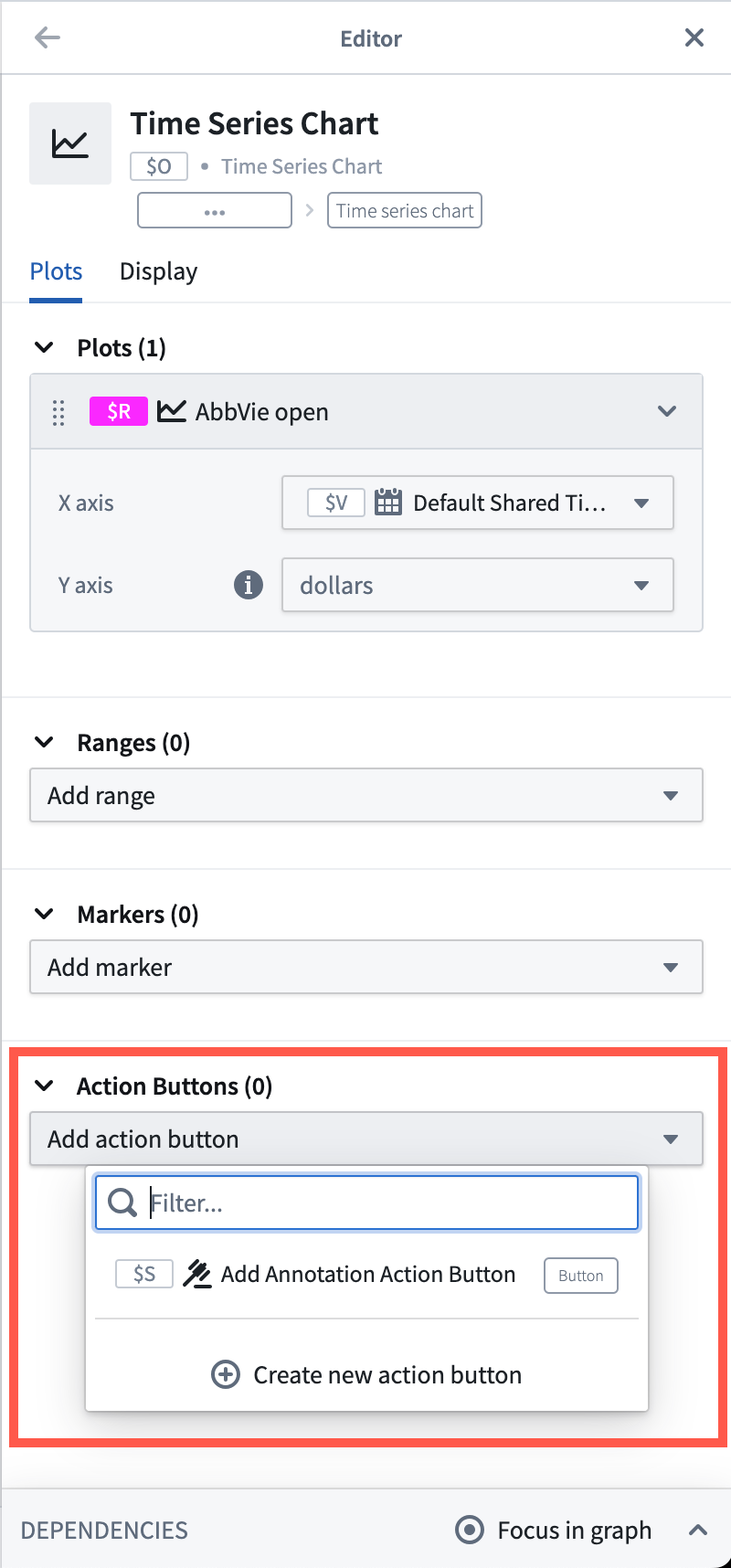

차트의 선택 메뉴에 추가

1. 시계열 차트 머리글의 Configure를 엽니다.
2. Action Buttons에서 분석의 기존 버튼을 선택하거나 새 버튼을 만듭니다.

등록한 버튼은 차트에서 구간을 선택했을 때의 선택 메뉴에 나타납니다.

선택한 범위를 액션 입력으로 사용

버튼을 차트에 추가한 뒤 X축 또는 Y축의 선택 경계값으로 액션 입력을 매개변수화할 수 있습니다.

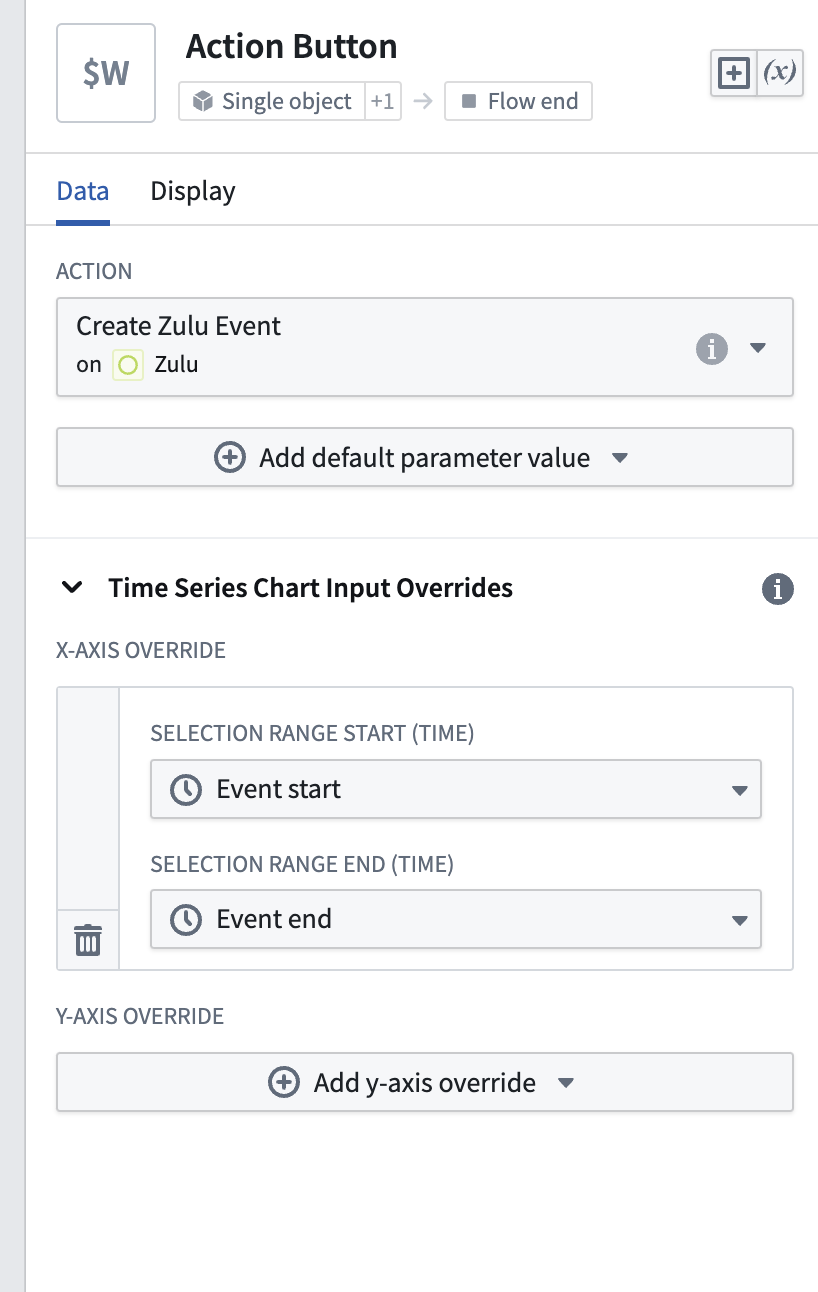

1. 액션 버튼 편집기에서 Time Series Chart Input Override를 펼칩니다.
2. X축 선택, Y축 선택 또는 양쪽의 경계값에 대한 override를 추가합니다.
3. 경계값의 자료형과 맞는 액션 매개변수를 연결합니다. 시간축의 X 선택값은 date/time 입력에 연결할 수 있습니다.

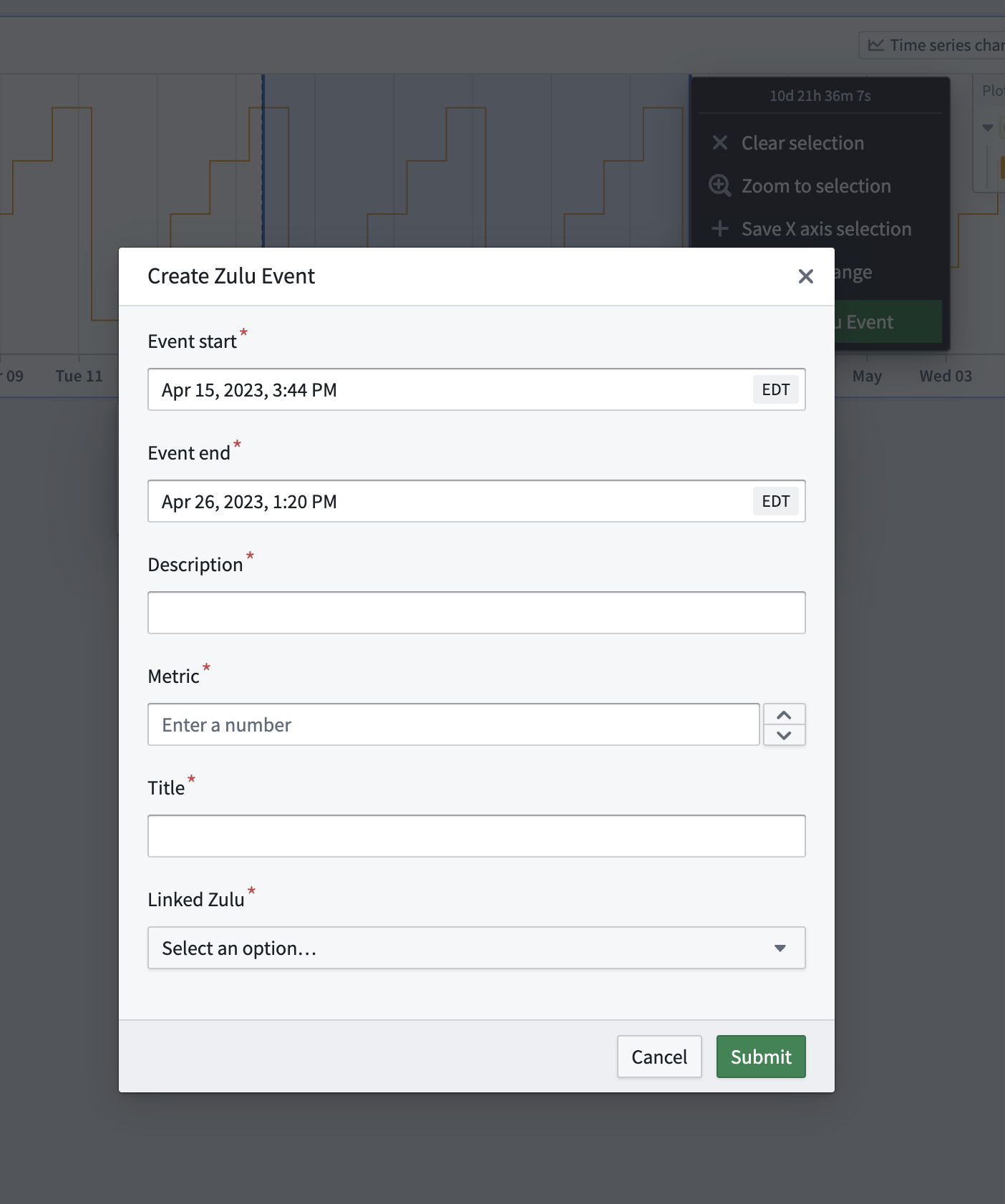

예시에서는 왼쪽 경계를 Event start, 오른쪽 경계를 Event end에 연결합니다. 차트 선택 메뉴에서 액션 버튼을 누르면 해당 시각들이 양식에 채워집니다.

버튼 표시

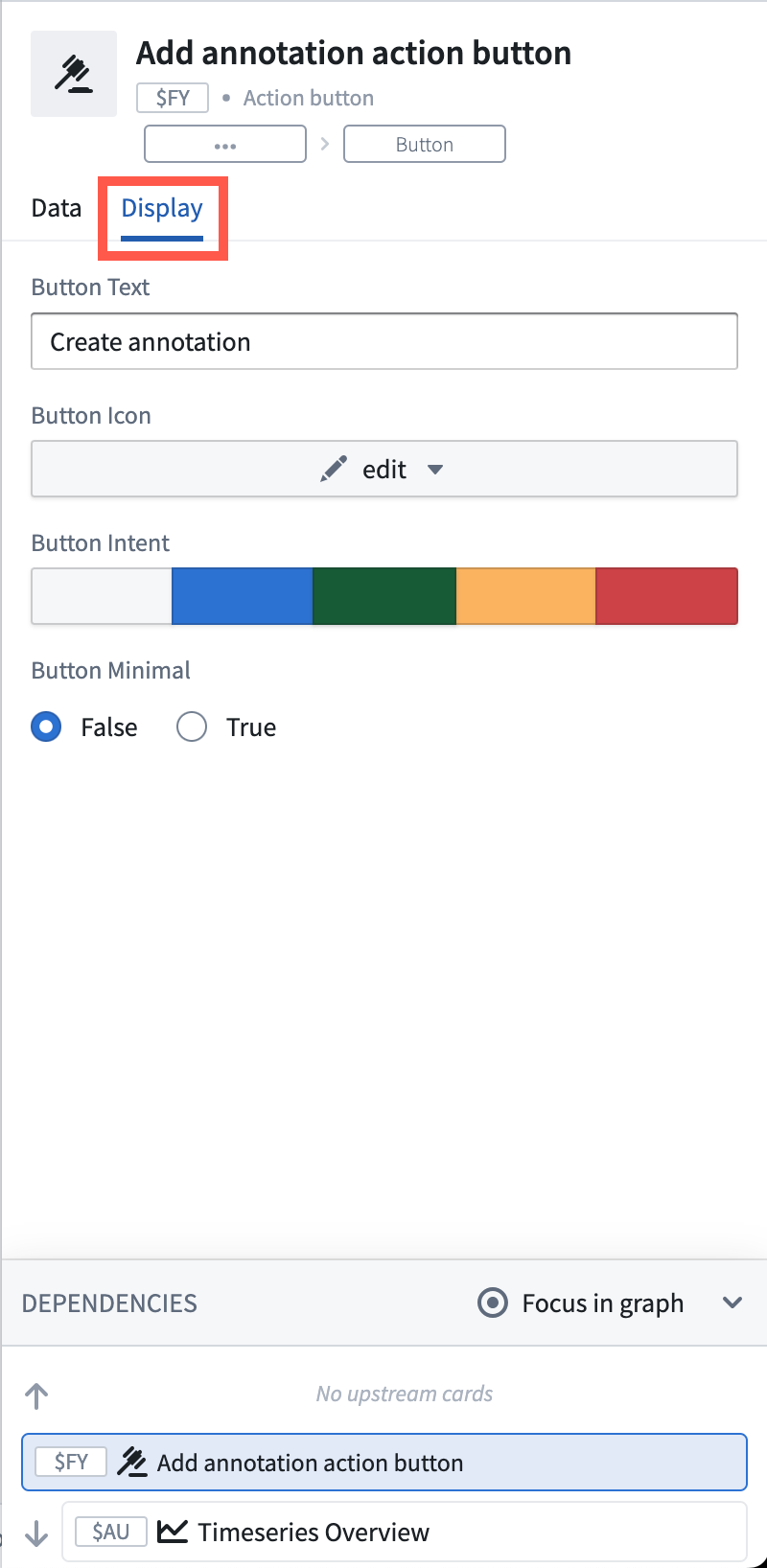

버튼 편집기의 Display 탭에서 레이블, 아이콘, 색상과 스타일을 정합니다.

예시: 관측 구간에 주석 남기기

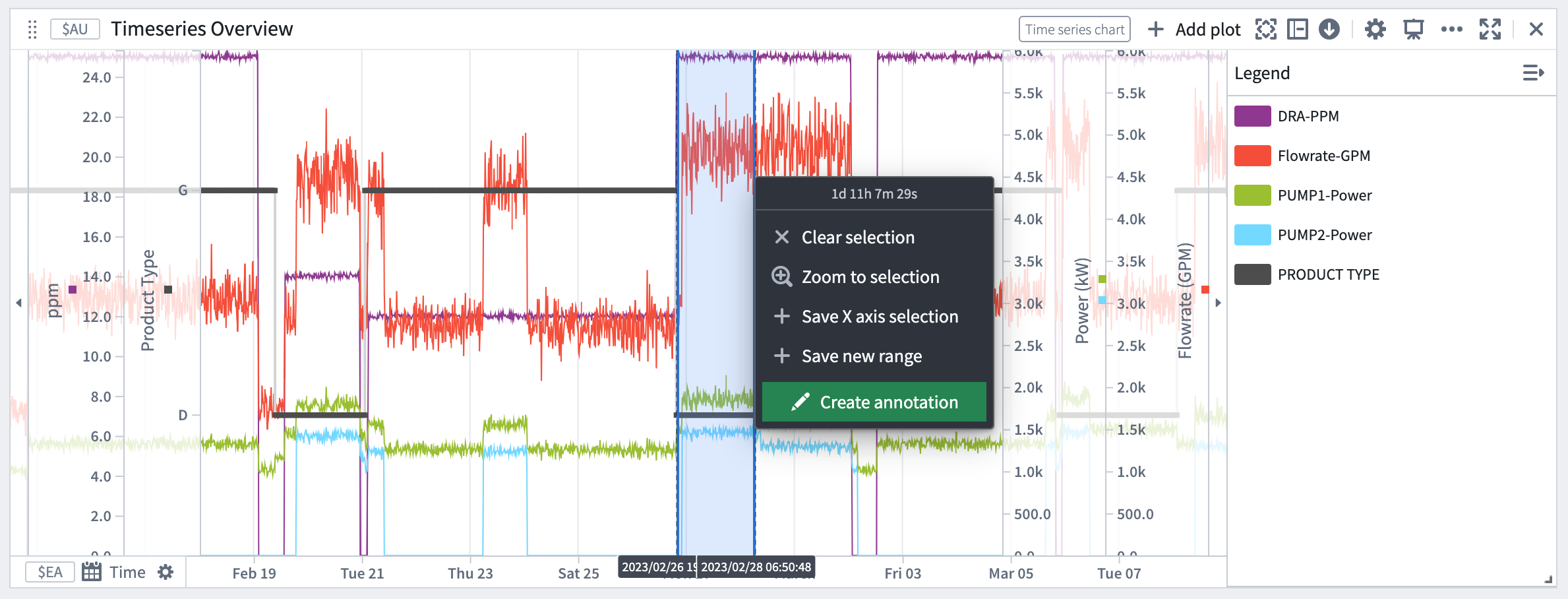

기계 오작동의 원인이나 주가 지수에 영향을 준 시장 이벤트를 기록하는 분석 예시입니다. 시계열 차트의 X축에서 구간을 선택하고 시작과 끝 시각을 Create annotation 액션으로 전달합니다. 액션은 해당 맥락을 담은 Annotation 객체 인스턴스를 만듭니다.

예시: 운영 값 조정안 입력

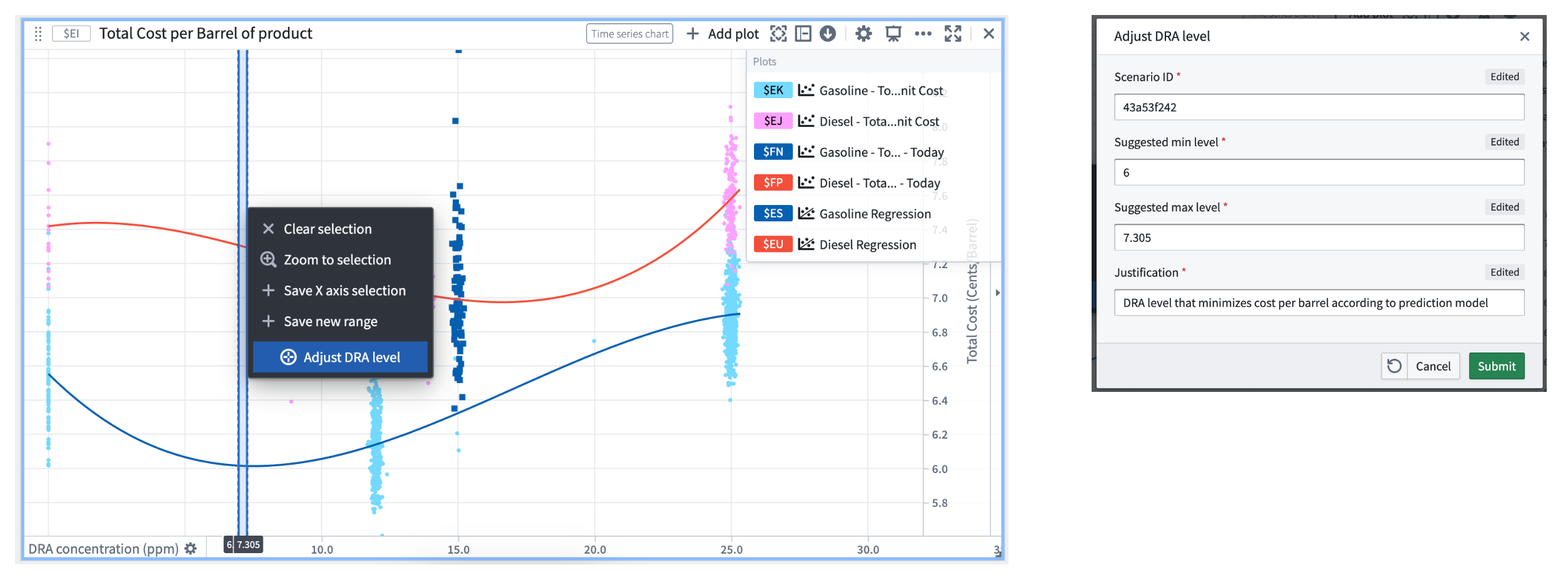

다음 비용 분석 예시는 Gasoline과 Diesel의 배럴당 예상 총비용을 각각 파란색과 빨간색 곡선으로 표시합니다. Gasoline의 현재 비용 점은 6.35~8.45센트/배럴 범위이고 모델의 최소 예상 비용은 6.01센트/배럴입니다.

분석에서는 DRA 농도를 15 ppm에서 6.5 ppm에 가까운 값으로 조정하는 안을 구성합니다. X축에서 6 부근의 범위를 선택하고 Adjust DRA level을 누르면 선택 경계값이 해당 액션 입력에 채워집니다. 그림의 하한은 6, 상한은 7.305입니다.

이 입력으로 바뀌는 값은 해당 온톨로지 액션에 정의된 속성과 작업을 따릅니다.

Text card

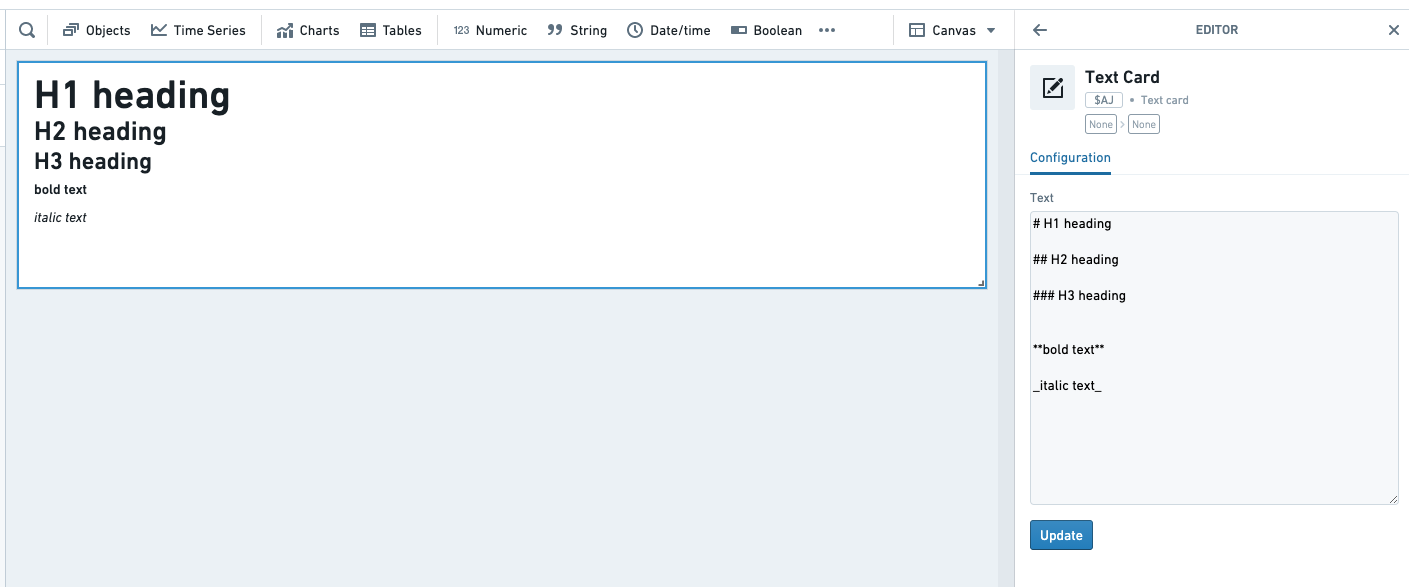

캔버스에 분석 설명을 넣는 카드입니다. markdown-it 라이브러리를 사용하는 Markdown 형식의 일반 텍스트 편집기를 제공합니다. 계산 입력과 출력은 없습니다.

Media property

단일 객체의 속성에 연결된 미디어를 표시합니다. 입력은 Single object이고 출력은 Flow end입니다. 미디어를 보여 주는 표준 카드이며 transform table 안의 변환은 제공하지 않습니다.
