Workshop의 파생 시계열 위젯

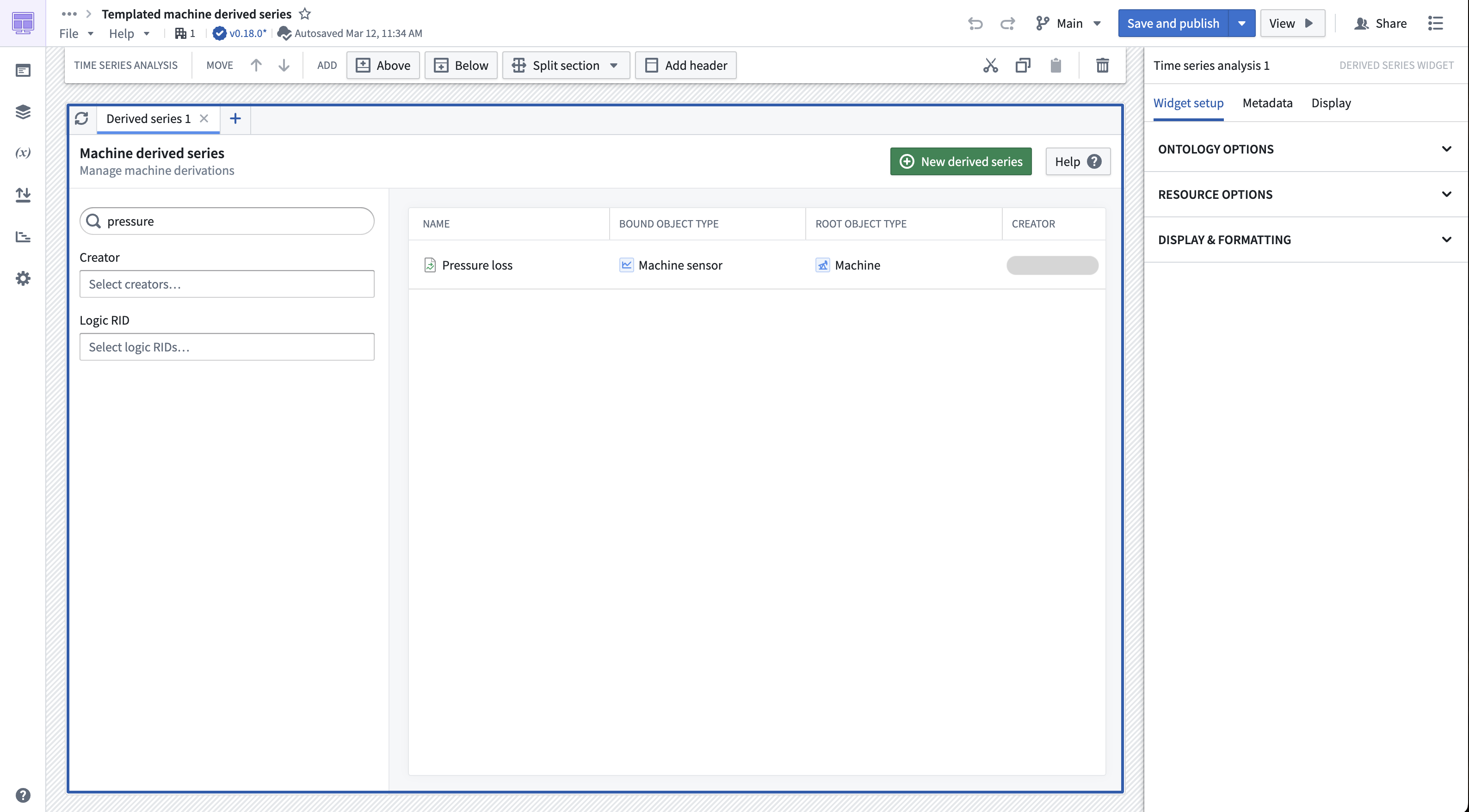

Derived Series 위젯으로 파생 시계열의 탐색, 생성과 관리를 Workshop 모듈에 넣을 수 있습니다. 사용자는 전체 관리 화면보다 단순한 인터페이스에서 시계열 로직을 구성합니다.
지원 범위
위젯은 센서 객체 유형에 바인딩한 파생 시계열의 생성만 지원합니다. 표시할 리소스도 위젯에 설정한 Single 또는 Templated 유형과 객체 유형에 맞아야 합니다. 예를 들어 Machine의 Templated 위젯에는 Facility에 바인딩한 템플릿이 나타나지 않습니다.

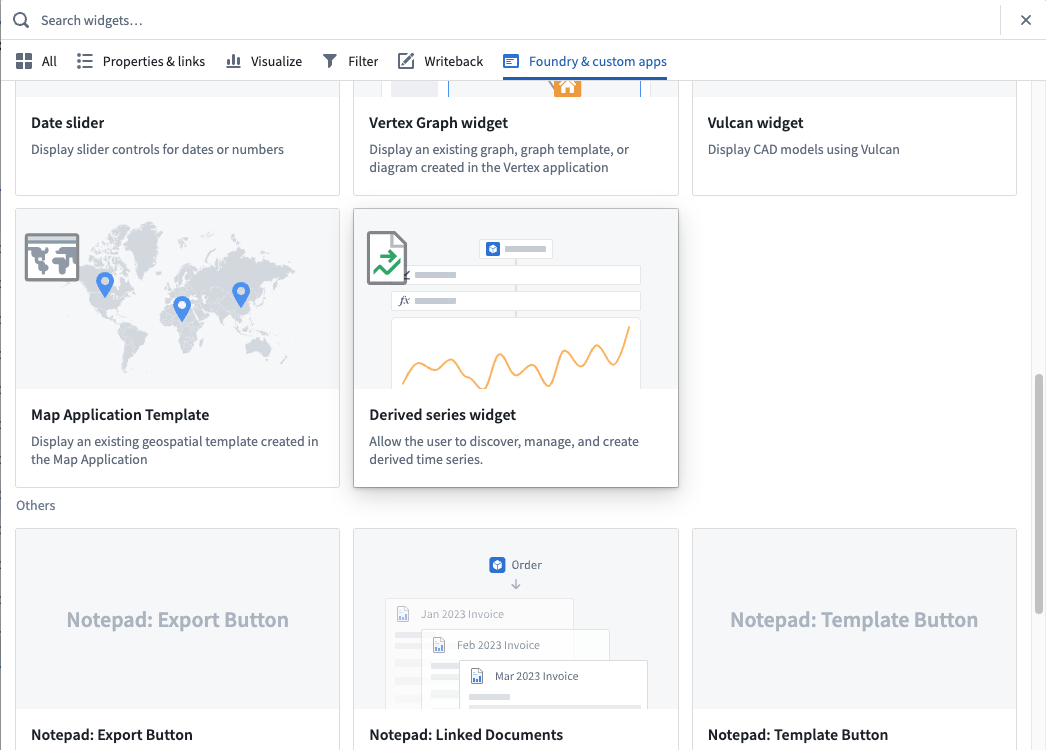

Workshop에서 Add widget의 Derived series widget을 선택합니다.

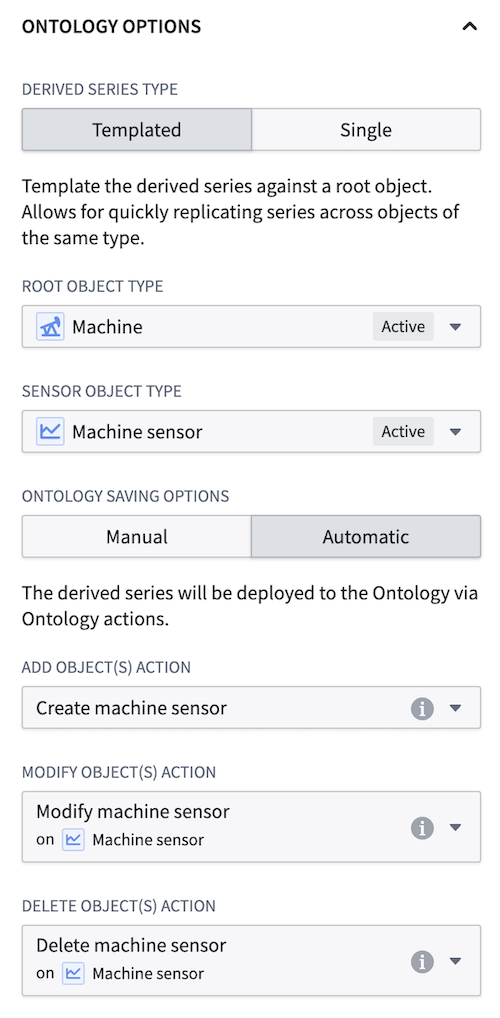

Ontology options
| 설정 | 의미 |
|---|---|
| Derived series type | 만들거나 표시할 Single 또는 Templated 유형 |
| Time series object types | Templated는 루트와 센서 유형, Single은 센서 유형 지정 |
| Ontology saving options | 자동 또는 수동 저장 방식. 위젯은 지정한 방식만 허용 |
자동 저장이면 조건을 충족하는 액션 유형을 제공해야 합니다.

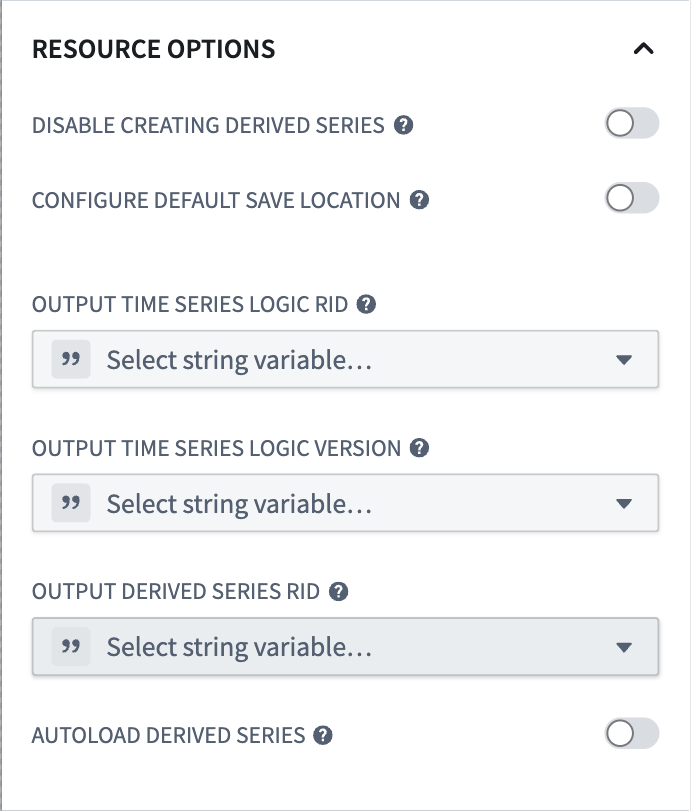

Resource options
| 설정 | 의미 |
|---|---|
| Disable creating derived series | 켜면 기존 리소스만 보고 새로 만들 수 없음 |
| Configure default save location | 기본 폴더 또는 프로젝트 |
| Don't allow users to choose save location | 지정한 위치에만 저장하도록 제한 |
| Output time series logic RID | 표시 중인 로직 RID를 저장할 Workshop 변수 |
| Output time series logic version | 표시 중인 로직 버전을 저장할 변수 |
| Output derived series RID | 표시 중인 파생 리소스 RID를 저장할 변수 |
| Autoload derived series | 처음 표시할 파생 리소스 RID의 String list 변수 |
Autoload에 넣은 리소스가 유형과 객체 유형 제한에 맞지 않으면 로드 오류가 납니다. 로직 RID와 파생 리소스 RID는 다른 식별자입니다.
표시와 탭

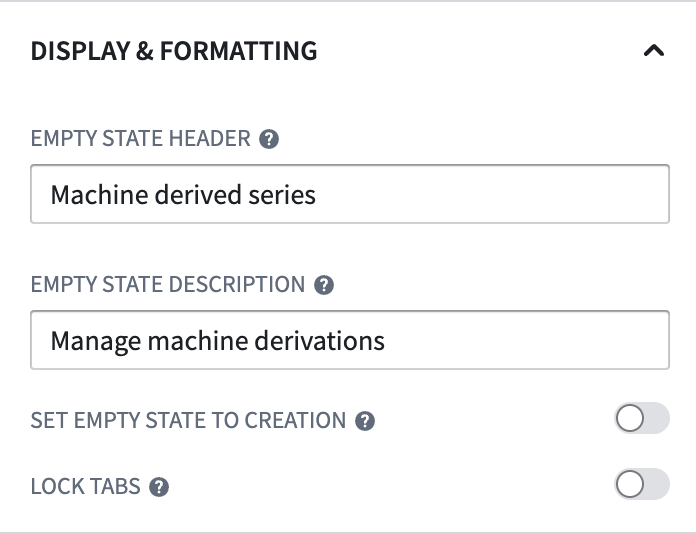

Empty state header는 새 탭의 기본 상태 제목, Empty state description은 그 아래 설명입니다. Set empty state to creation을 켜면 탐색 화면 대신 생성 과정을 먼저 보여 줍니다.
Lock tabs는 사용자의 탭 변경을 막습니다. Autoload와 함께 사용하면 정해 둔 파생 시계열 목록을 보여 주는 구성을 만들 수 있습니다.
