Vertex 시간 선택과 Timeline

Vertex는 과거 이벤트와 측정값을 보고 시뮬레이션의 미래 값과 비교할 수 있습니다.

• Event는 온톨로지에 정의한 시작 및 끝 timestamp를 가진 객체입니다.
• Time series는 시간에 따른 측정값이며 TSP로 구성할 수 있습니다.

이벤트의 색과 연결 표시는 이벤트 구성, 측정값과 임계값은 시계열 보기를 따릅니다.

시간 창 선택과 비교

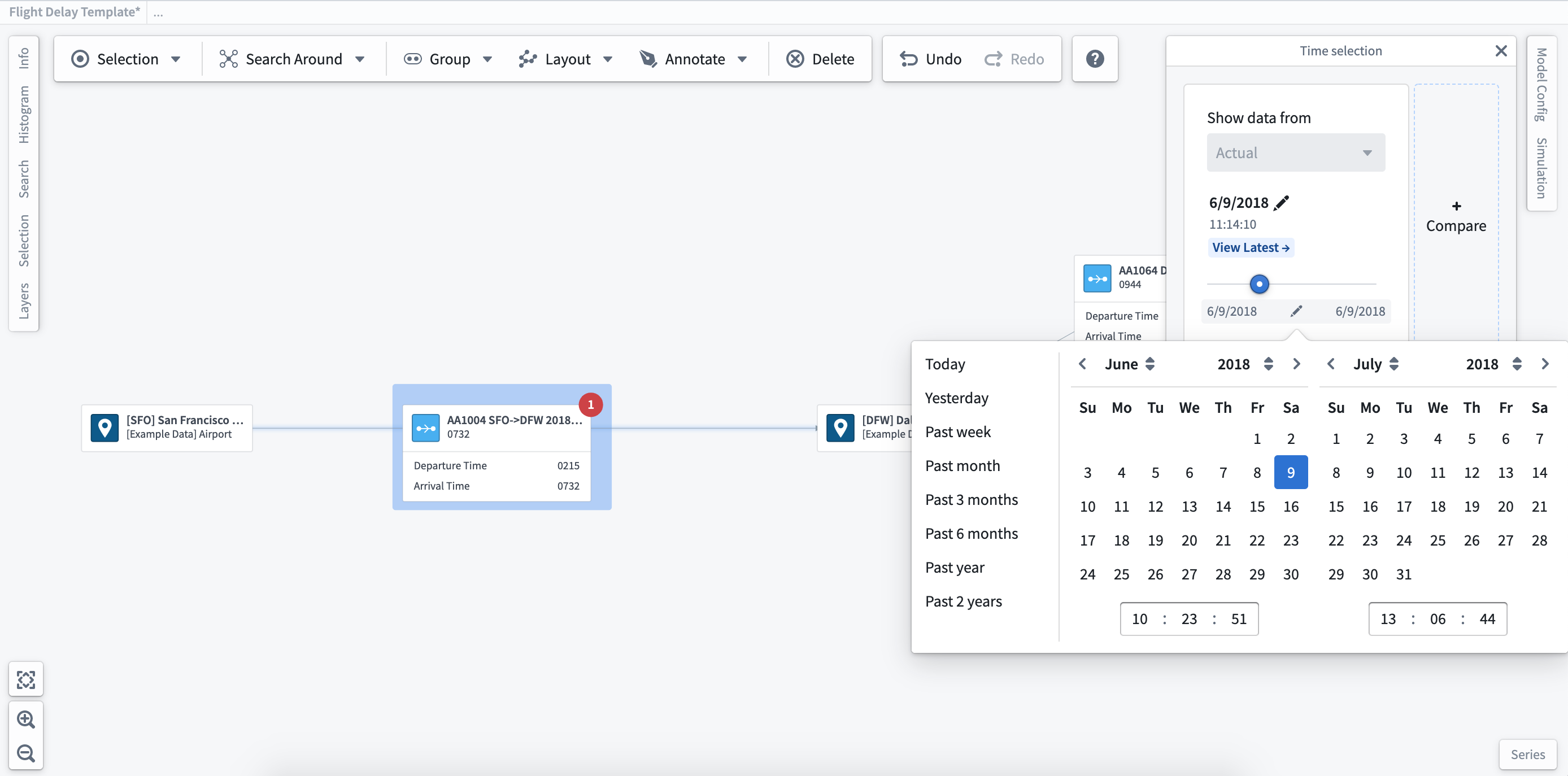

작업 공간 위쪽의 Time selection에서 시간 창을 정하고 커서를 이동하여 시스템의 시간 변화를 살펴봅니다. 특정 범위가 필요하면 날짜 선택기로 지정합니다.

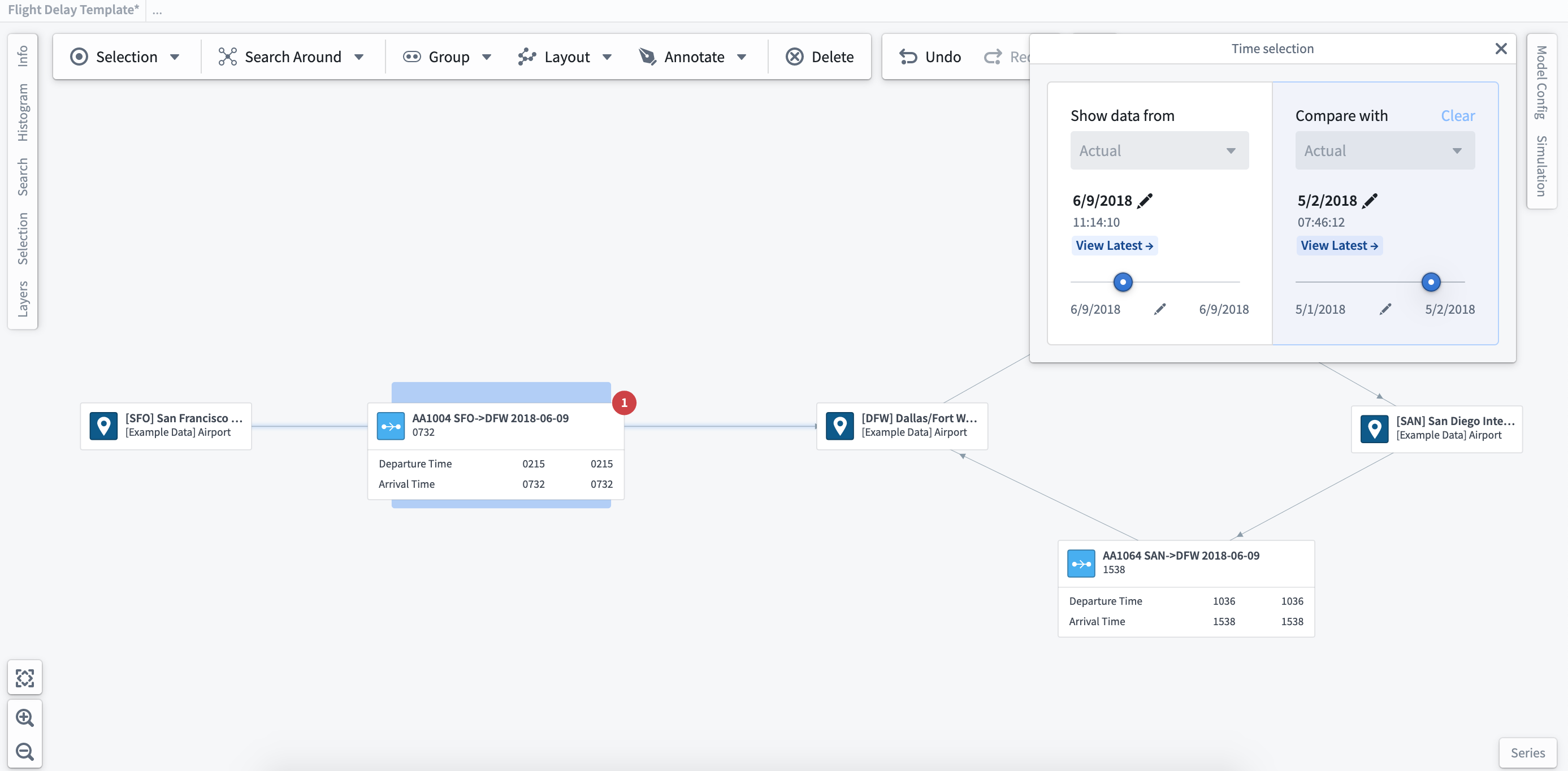

오른쪽의 + Compare로 시간 선택을 더 만들 수 있습니다. 여러 시간 창을 비교하면 그래프의 확장 레이블과 readout 값이 함께 바뀝니다.

시뮬레이션 case study가 있으면 드롭다운에서 선택하여 모델 값을 비교할 수도 있습니다.

Timeline 열기

왼쪽 아래의 Timeline으로 패널을 보이거나 숨깁니다.

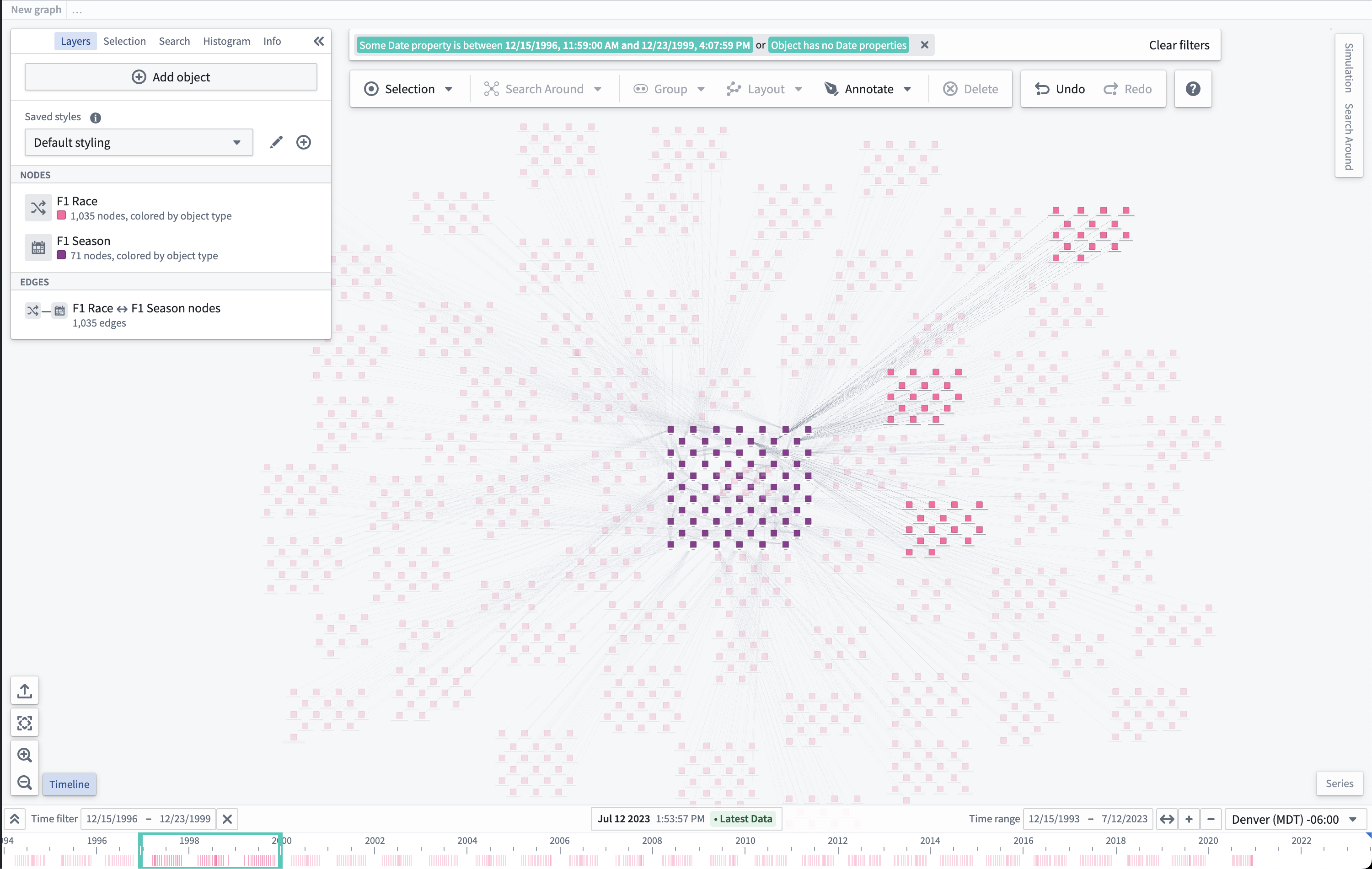

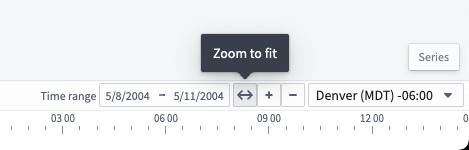

표시되는 데이터가 없으면 Zoom to fit으로 이벤트 시각이 포함되는 범위에 맞춥니다.

객체의 시각 속성은 선으로, 기간 속성은 막대로 표시할 수 있습니다.

이벤트 시간 필터

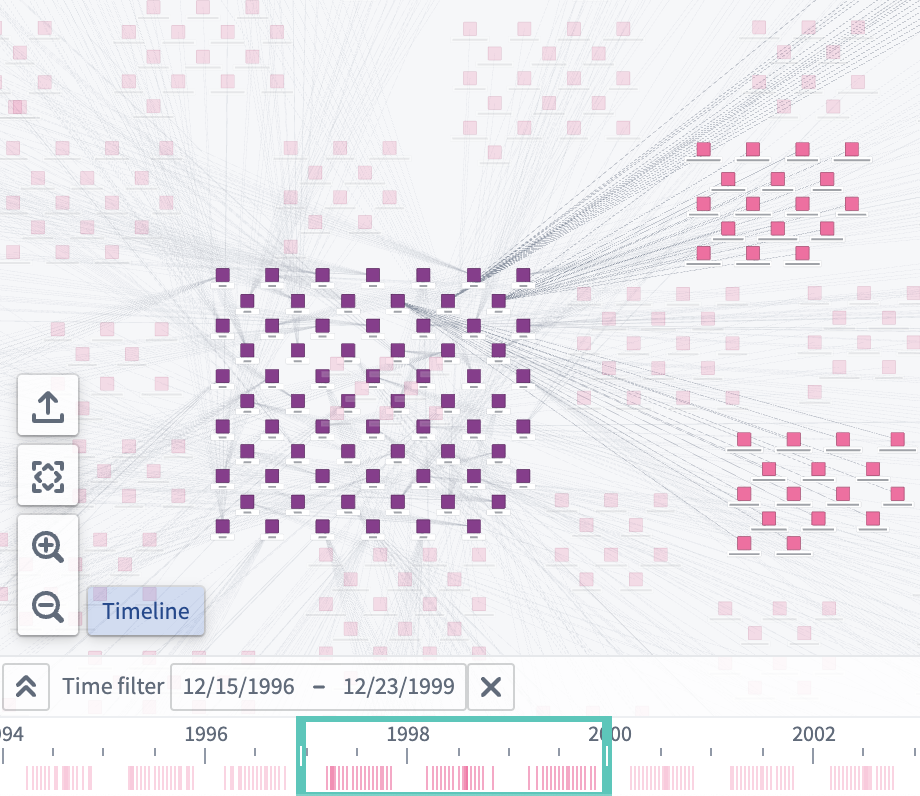

Shift를 누른 채 Timeline에서 왼쪽 버튼으로 드래그하거나 Time filter를 사용하여 필터 창을 만듭니다. Time filter는 앱 위쪽에서도 사용할 수 있습니다.

필터와 맞는 노드는 완전히 불투명하게, 맞지 않는 노드는 흐리게 표시합니다.

시간 커서

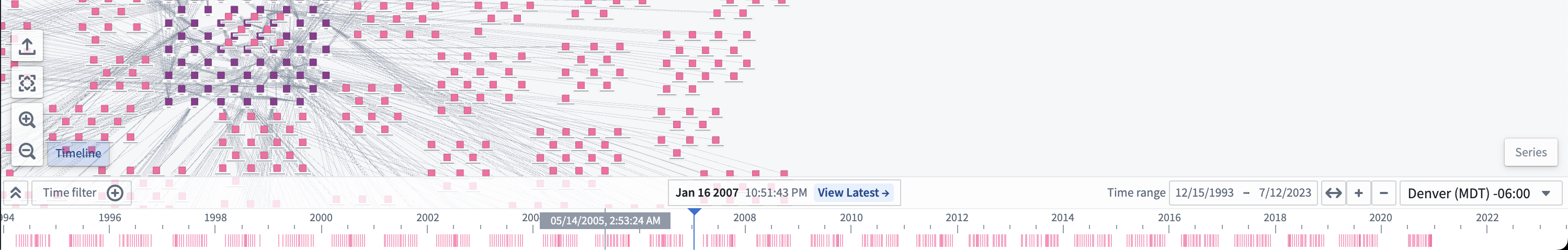

Timeline을 왼쪽 버튼으로 두 번 클릭하거나, 커서를 드래그하거나, 제어 표시줄 가운데의 입력으로 위치를 바꿉니다.

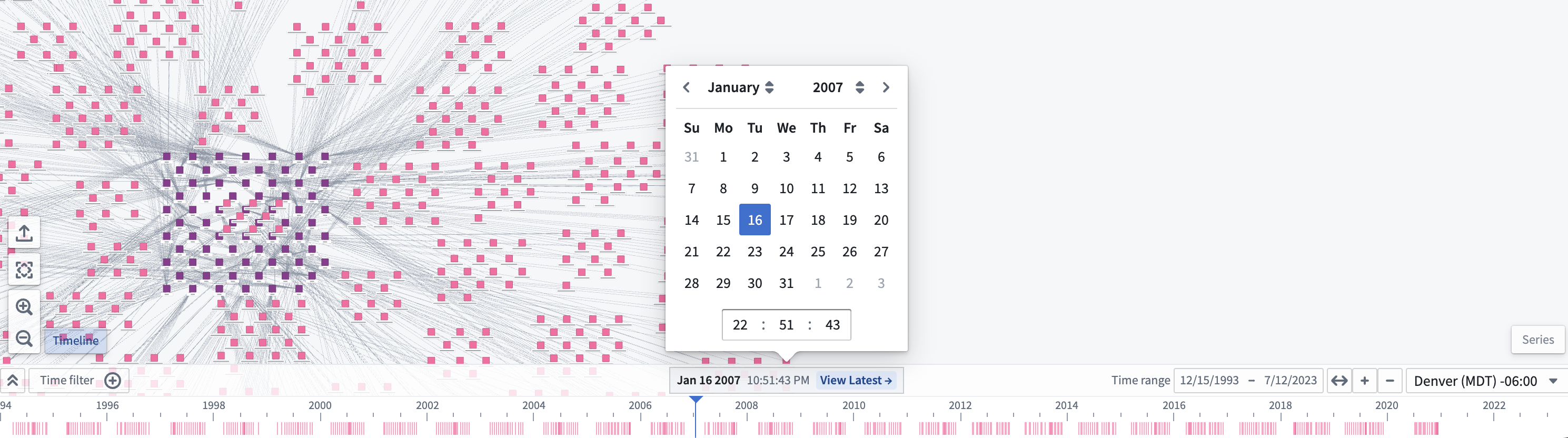

정확한 날짜와 시각은 커서의 입력 양식을 열어 지정합니다.

객체 유형별 행

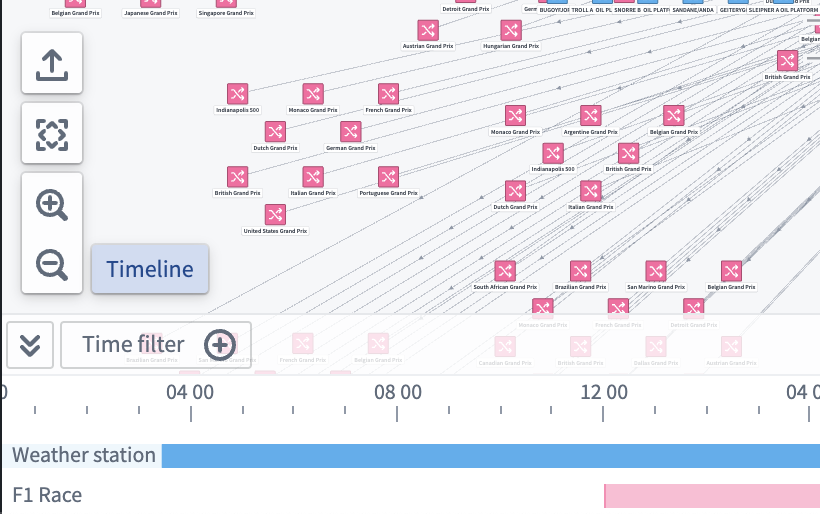

제어 표시줄의 Expand를 선택하면 각 객체 유형을 별도 Timeline 행에 표시합니다.

Timeline 스타일

Layers에서 객체 노드 옆의 브러시 아이콘을 선택하고 Timeline shape를 펼칩니다.

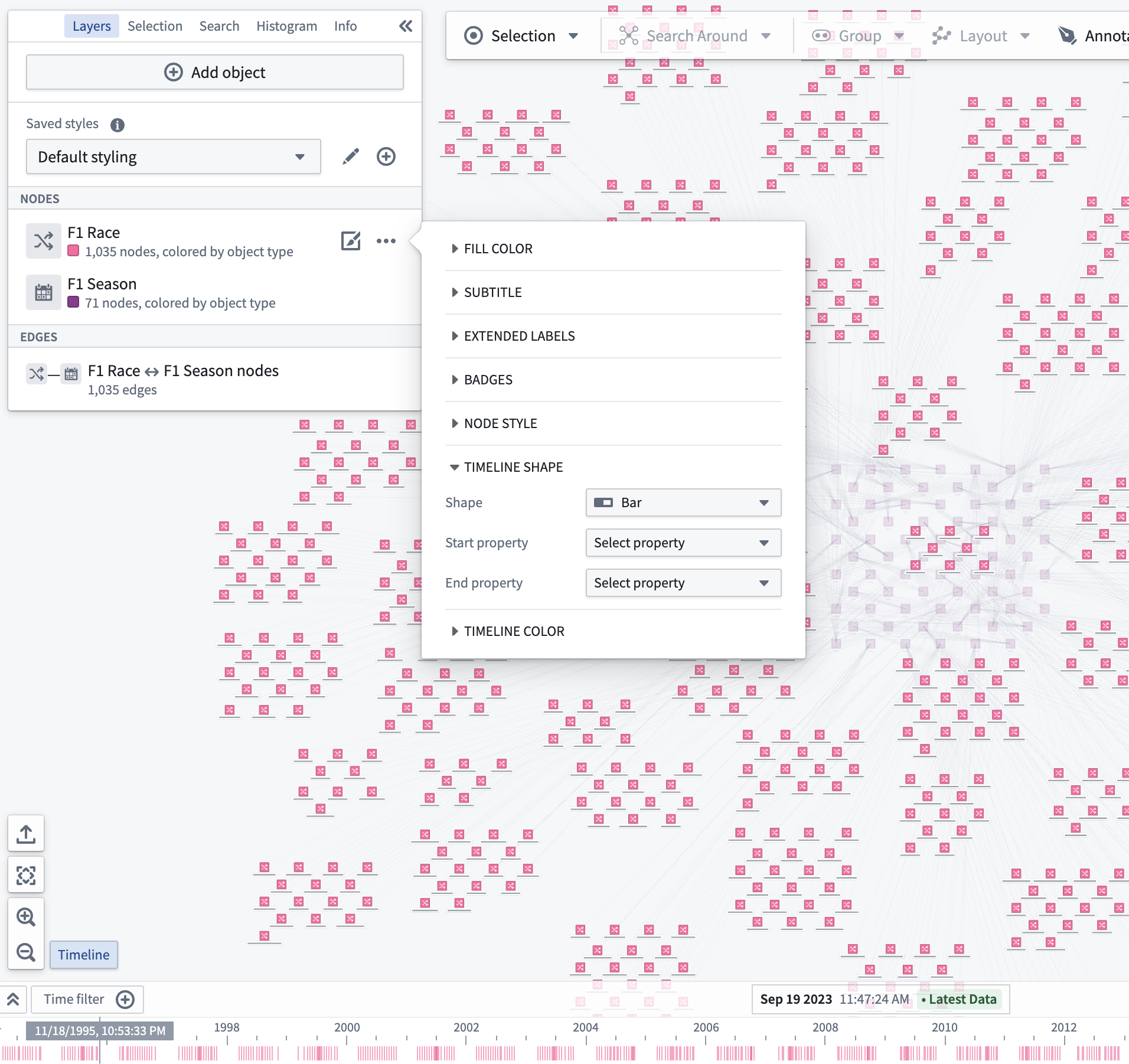

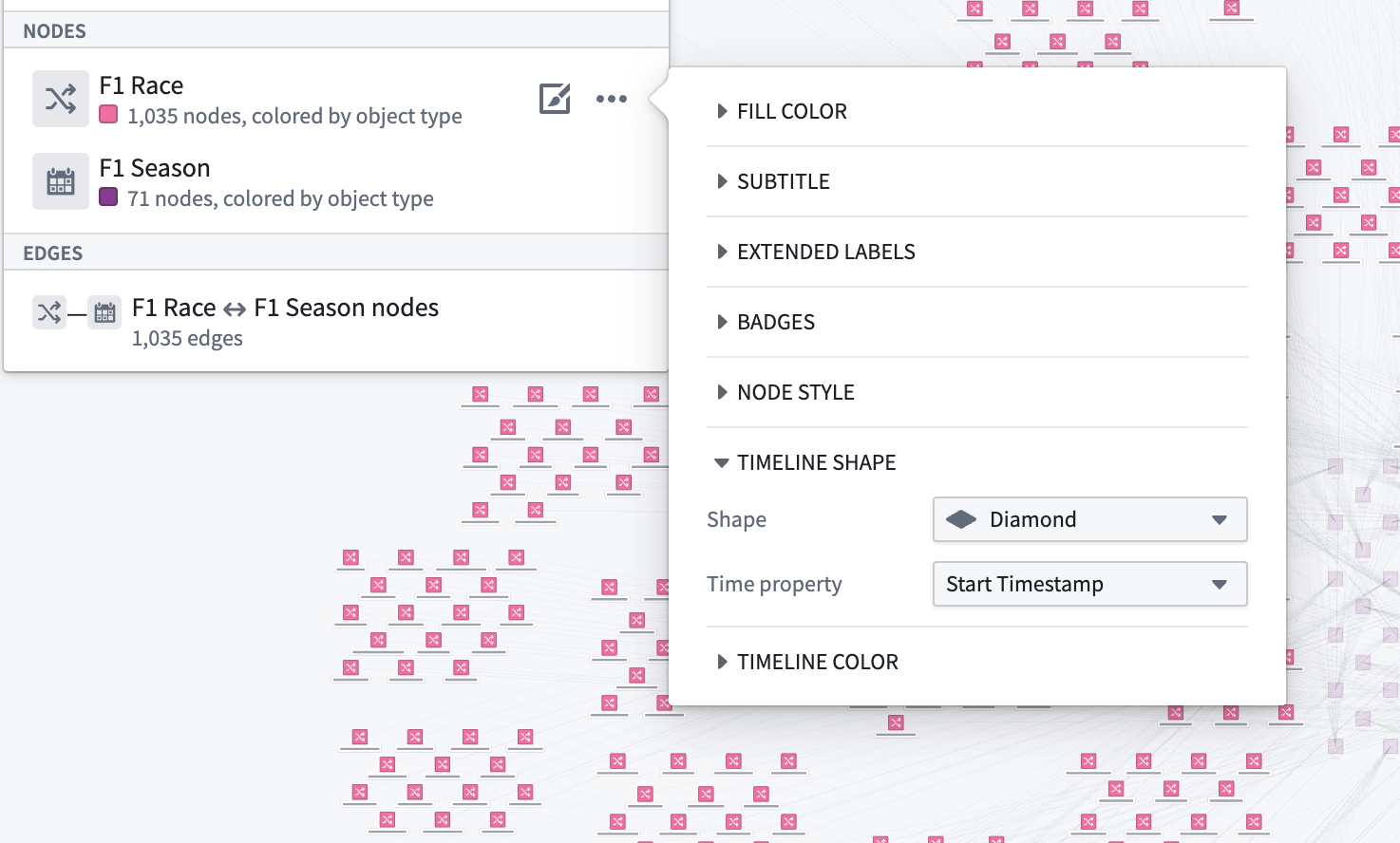

Bar처럼 시간 속성 두 개를 쓰는 모양은 Start property와 End property를, 하나를 쓰는 모양은 Time property를 지정합니다. 선택한 모양은 해당 객체 유형의 각 인스턴스에 적용됩니다.

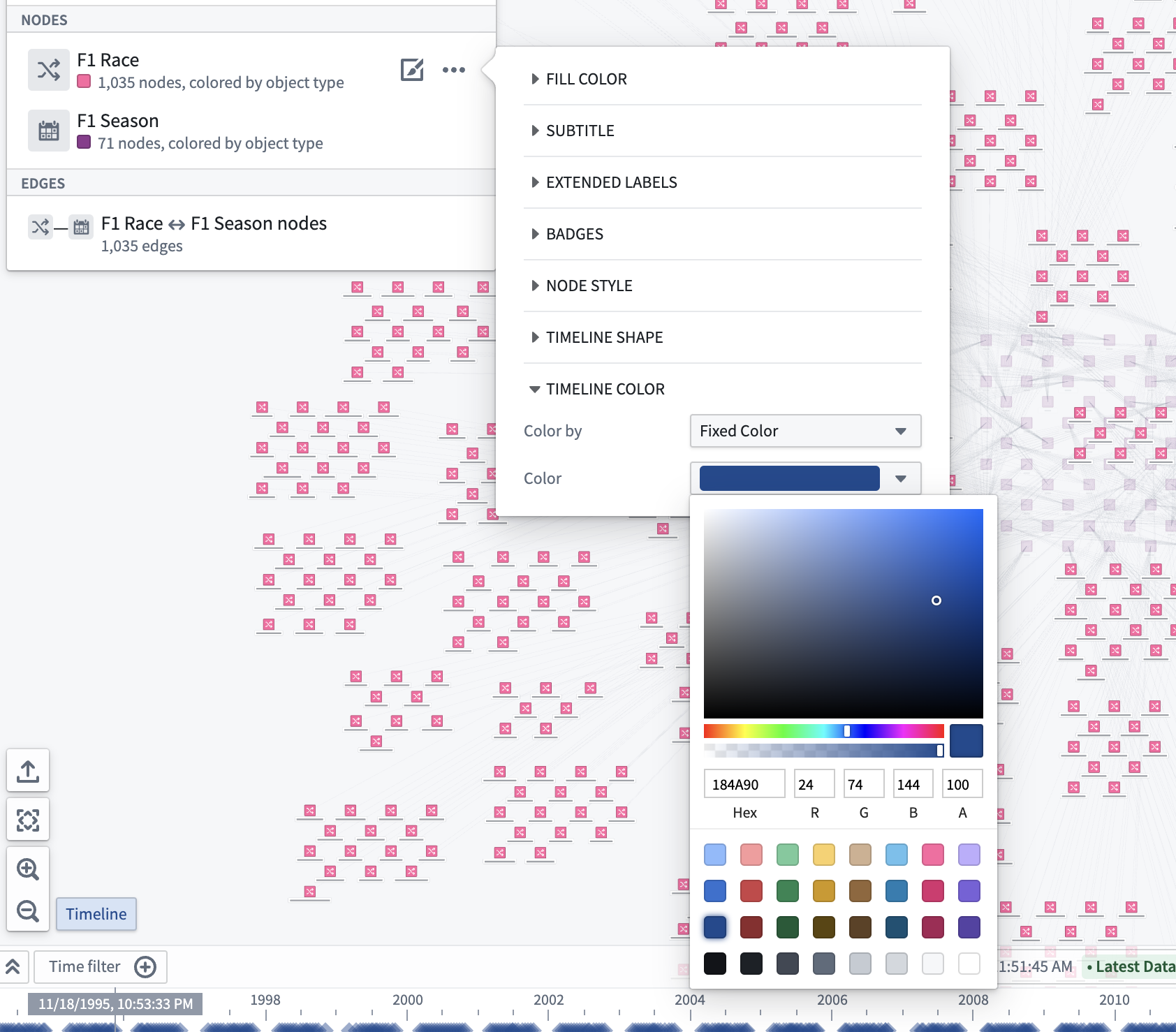

Timeline Color에서 색을 정합니다.

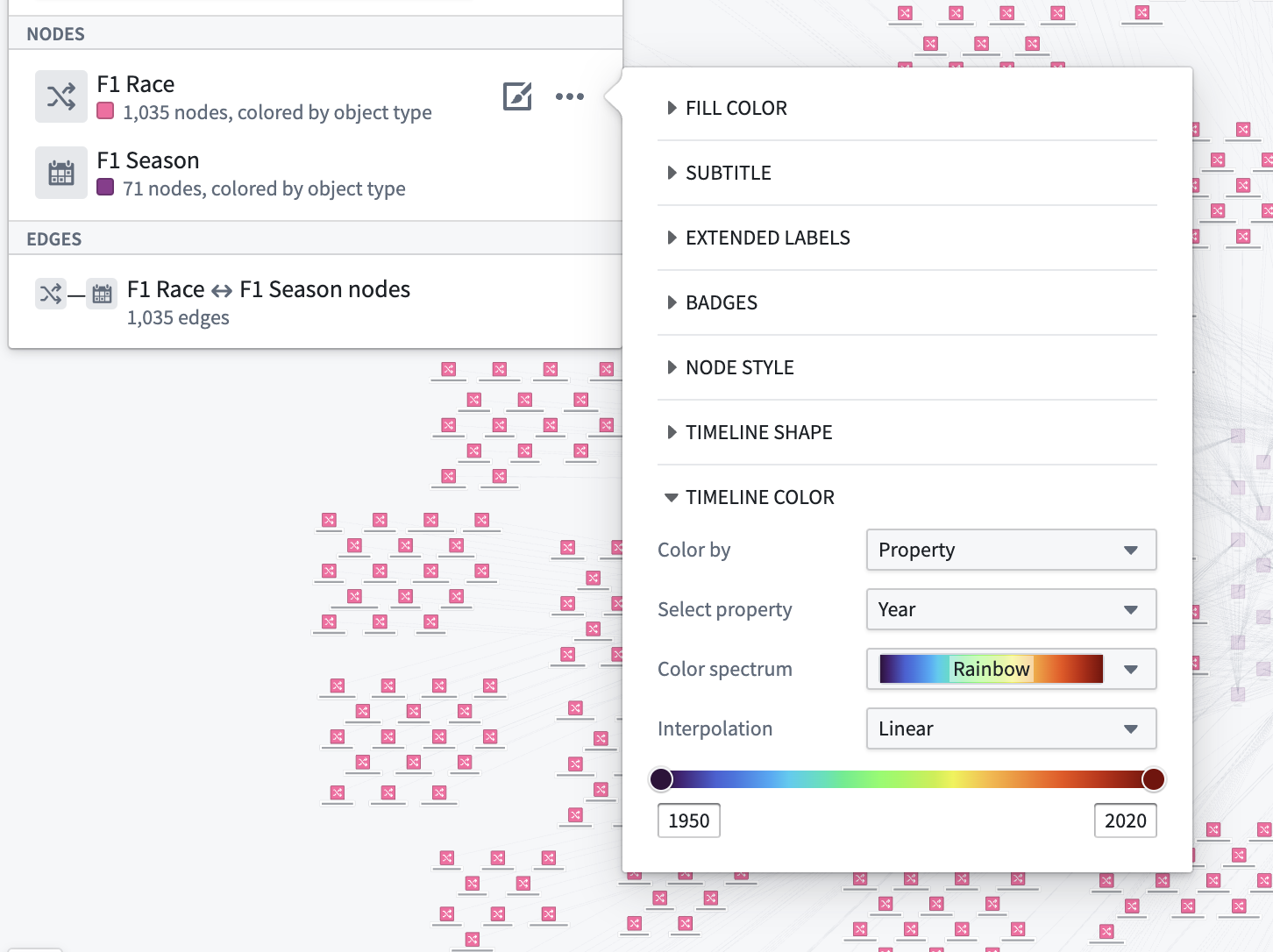

Color by로 속성이나 measure를 사용할 수도 있습니다. 다음 예시는 Year 값을 무지개 색상 범위에 대응합니다.

재생

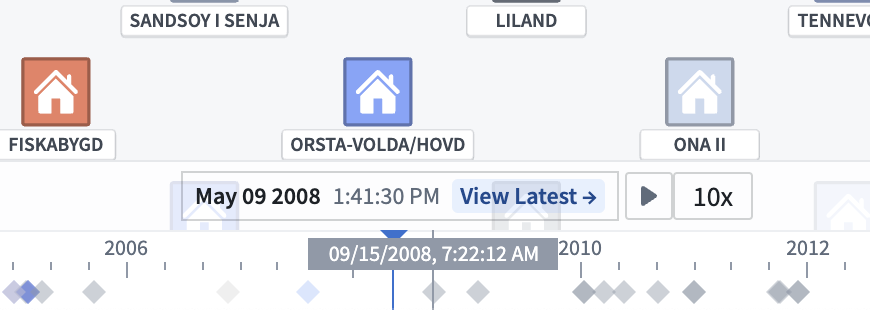

재생 버튼으로 시간 커서를 자동으로 움직입니다. 속도 프리셋은 1x, 2x, 5x, 10x, 100x 등이 있습니다.

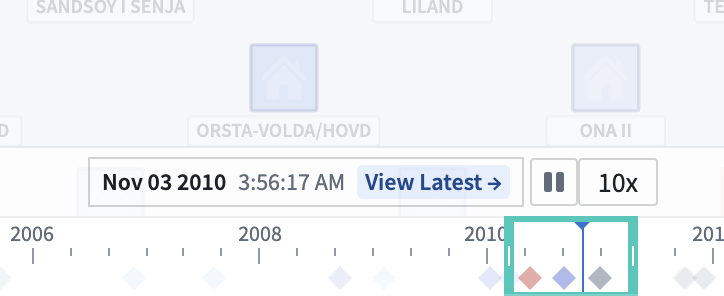

시간 필터가 있으면 그 안에서, 없으면 Timeline의 시간 창 안에서 커서가 자동 반복합니다.
