Vulcan의 주석과 측정 도구

Vulcan 도구는 CAD 모델의 주석, 거리, 단면과 부품 표시를 다룹니다. 주석과 측정 및 절단 평면은 액션으로 온톨로지에 저장할 수 있고, 부품의 색과 변환은 속성 또는 함수 출력으로 제어합니다. Workshop에 삽입할 때는 도구별 표시를 켜거나 끌 수 있습니다.

주석

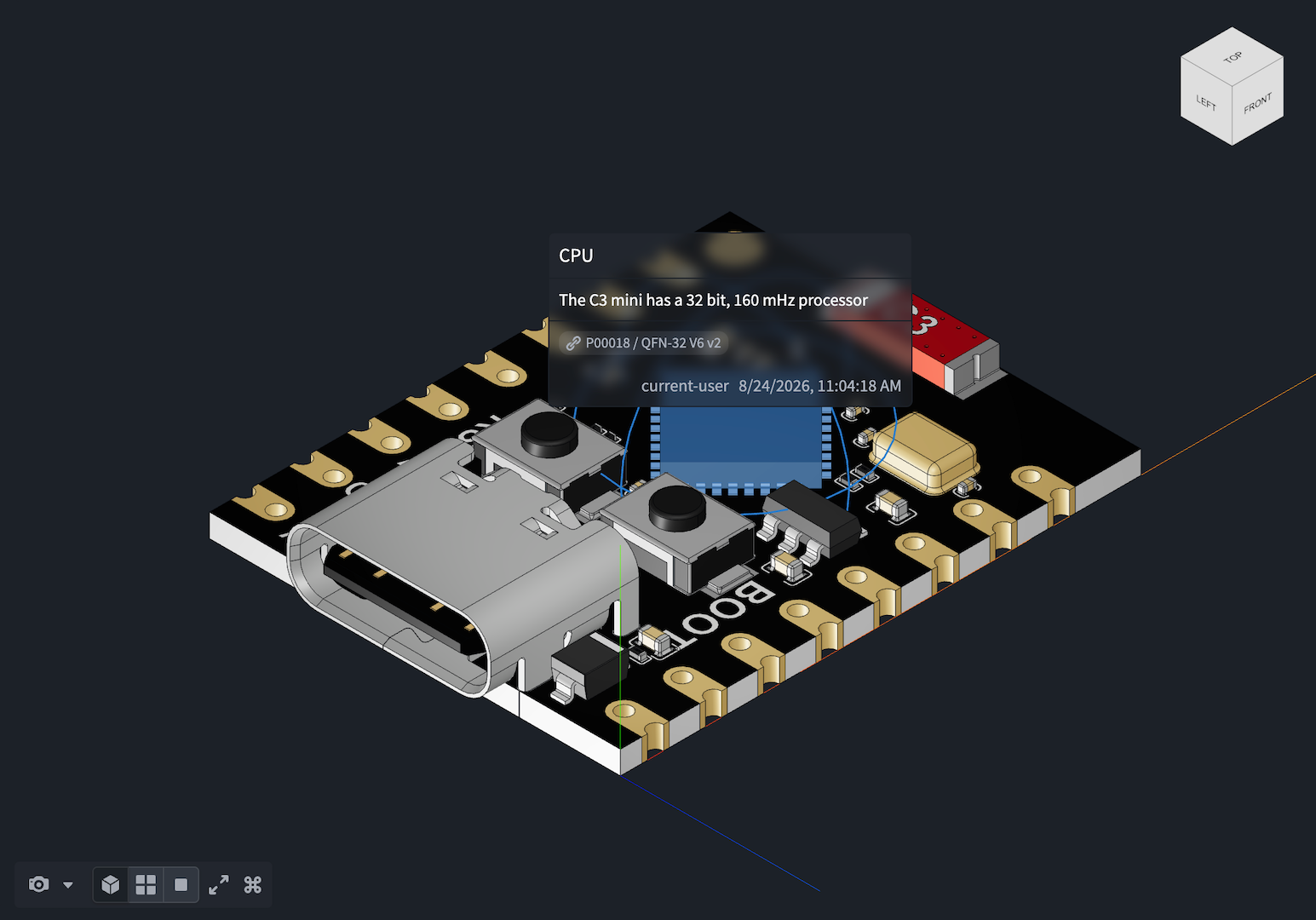

주석(Annotation)은 부품의 특정 지점에 제목, 본문과 색상 의도를 붙입니다. 설계 검토가 필요한 결함, 수리 위치나 품질 확인 지점을 표시하는 데 사용할 수 있습니다.

거리 측정과 단위

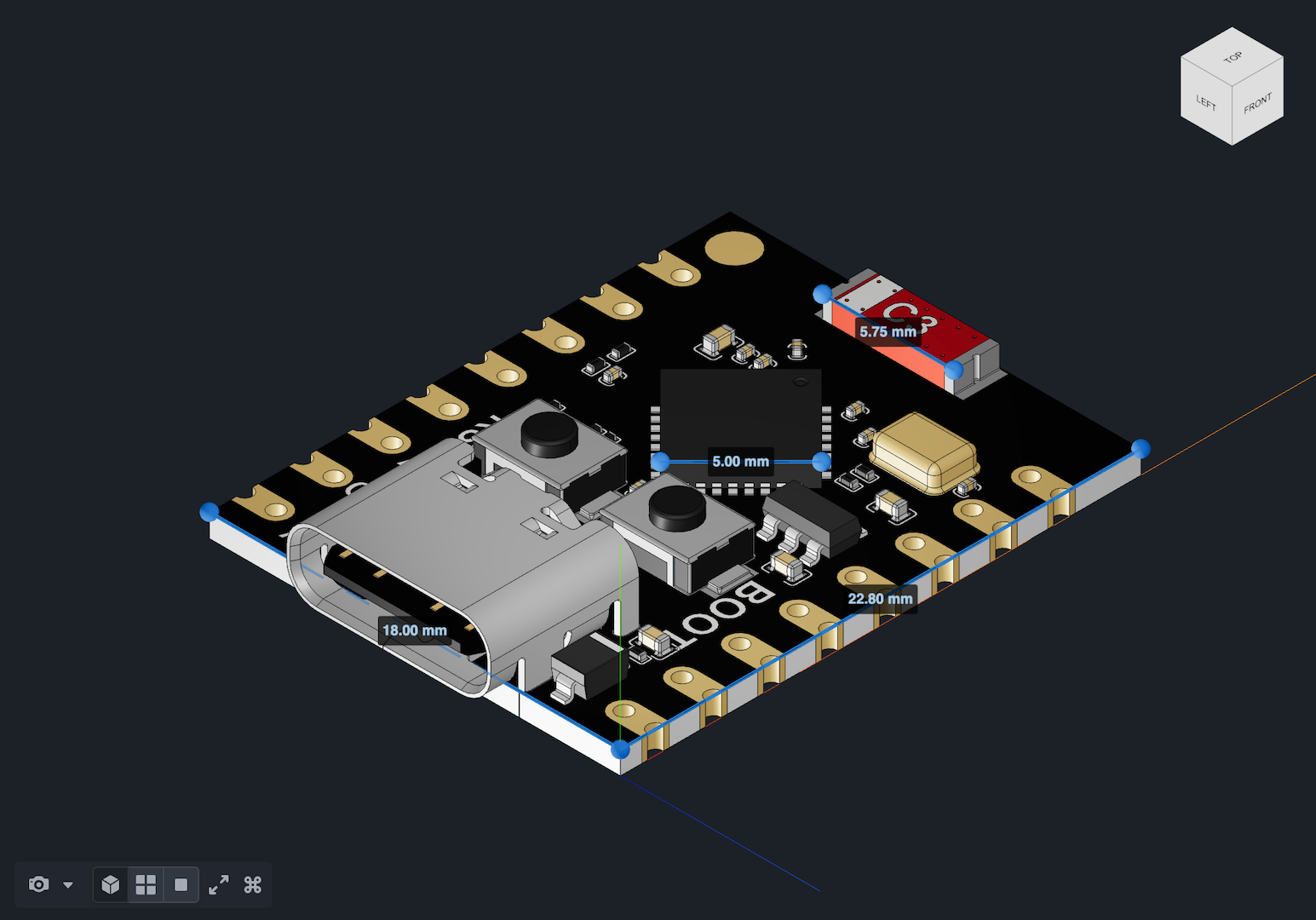

측정(Measurement)은 순서가 있는 여러 점을 잇는 폴리라인의 총 거리입니다. 점 두 개 사이의 직선 거리뿐 아니라 여러 연속 구간의 길이를 합칠 수 있습니다.

파일 형식이 물리 단위를 제공하면 그 단위를 기본으로 사용합니다. 장면 단위(Scene units)는 모델 파일에 저장된 무차원 좌표값입니다. Vulcan이 파일에서 단위를 사용하지 않는 형식은 CAD 객체의 model_unit 속성으로 단위를 지정할 수 있습니다.

파일과 CAD 객체 모두 인식할 단위를 제공하지 않으면 Measurement settings의 Scene units에서 현재 세션의 단위를 정할 수 있습니다. 이 선택지는 그런 경우에만 나타나며 페이지를 다시 로드하면 초기화됩니다.

절단 평면

절단 평면(Section plane)은 3D 공간의 평면 한쪽 형상을 숨겨 조립체 내부를 보게 합니다. 하우징 속 베어링 위치나 프레임 내부 배관 등을 개별 부품을 모두 숨기지 않고 확인할 수 있습니다. 저장한 평면의 위치와 방향은 이후 세션이나 다른 사용자가 같은 단면을 다시 보는 데 사용합니다.

메시 표시와 부품 제어

Mesh style은 Normal, X-Ray와 Wireframe을 전환합니다.

Part coloring은 속성이나 함수 결과를 Scene coloring에 연결하여 결함률, 조달 기간, 재고나 비용을 색으로 표현합니다. 색 자체가 특정 업무 의미를 자동으로 결정하는 것은 아니므로 앱의 값과 표시를 맞춰야 합니다.

Part transforms는 함수 출력으로 부품 또는 조립체를 재배치합니다. 조립 관계나 설치 및 수리 장비가 접근할 위치를 보여 주는 데 사용할 수 있습니다. 함수 출력의 실제 필드와 행렬 순서는 Workshop 입력 계약을 따릅니다.
