Observability Chart 위젯

Observability Chart는 리소스 하나의 운영 지표를 시간에 따라 표시합니다. 함수, 액션과 Compute Module의 지표를 업무 화면에 배치하여 실행 빈도와 지연 및 연산 자원의 변화를 볼 수 있습니다.

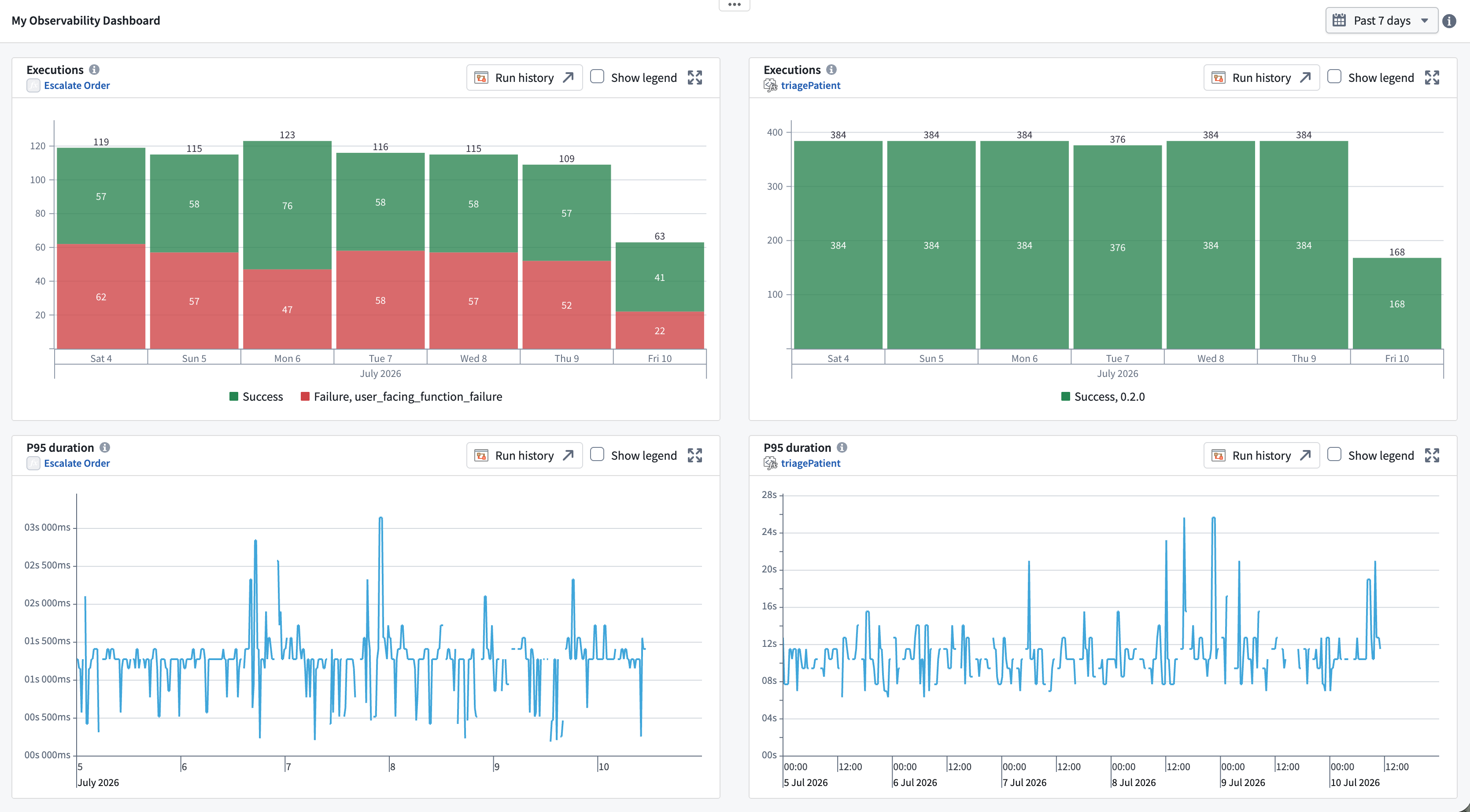

예제는 Escalate Order 액션과 triagePatient 함수의 실행 수 및 P95 실행시간을 네 위젯에 표시하고 하나의 시간 범위로 함께 제어합니다.

리소스와 지표

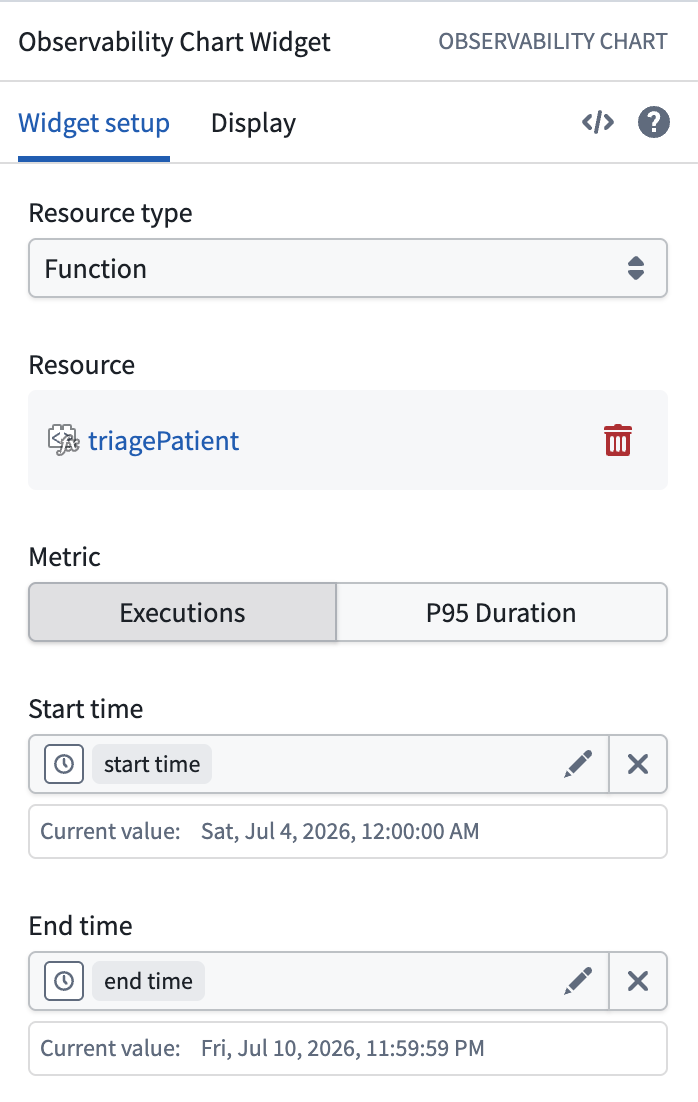

Resource type에서 Function, Action 또는 Compute module을 고르고 Resource에서 대상을 선택합니다. 위젯 하나에는 리소스 하나만 표시하므로 여러 대상을 비교하려면 위젯을 추가합니다.

다른 플랫폼 화면에서 제공하는 것과 같은 준실시간 지표이며 온톨로지와 AIP 지표의 정의를 따릅니다.

양방향 시간 범위

Start time과 End time에 Timestamp 변수를 연결합니다. Date and Time Picker 같은 입력으로 범위를 정하고 여러 위젯이 같은 변수를 사용하게 할 수 있습니다.

차트에서 범위를 끌어 선택하면 새 시작과 끝을 이 변수에 다시 기록합니다. 차트를 확대하면서 같은 변수에 연결한 다른 위젯도 갱신하거나 필터링할 수 있습니다.

탐색

Show legend는 데이터 계열의 이름을 표시합니다. Expand는 더 큰 대화상자로 차트를 엽니다. Run history는 Workflow Lineage에서 해당 리소스의 실행 이력을 엽니다. 여기서 개별 실행과 로그 및 추적 정보를 조사할 수 있습니다.

데이터가 없을 때

지표는 대상 리소스가 보고하고 있을 때 사용할 수 있습니다. 리소스를 찾지 못하거나 Compute Module이 실행 중이 아니거나 활성 세션이 없는 경우에는 빈 차트 대신 안내 메시지를 표시합니다.

객체 데이터의 탐색은 Free-form Analysis, 시계열의 값과 파생 계산은 Time Series Analysis와 구분합니다.
