폴더, 색 그룹과 노드 표시
큰 그래프는 업무 단계나 출력별로 나누면 필요한 부분을 찾기 쉽습니다. 폴더는 노드를 계층으로 정리하고 색 그룹은 그래프에서 구간을 표시하거나 접습니다. 숨기기는 화면에서 노드를 가리는 작업이며, 폴더 삭제는 안의 노드도 삭제하므로 구분해야 합니다.
폴더와 하위 폴더

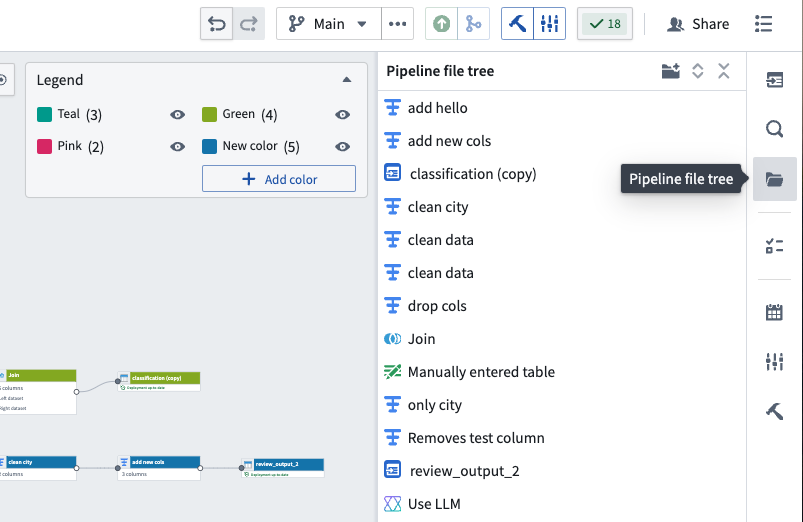

왼쪽 Pipeline file tree 아이콘을 선택합니다.

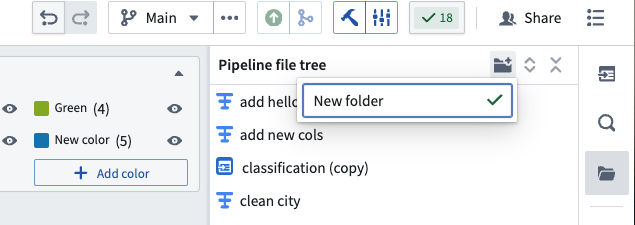

위쪽의 +가 있는 폴더 아이콘으로 새 폴더를 만들고 이름을 지정합니다.

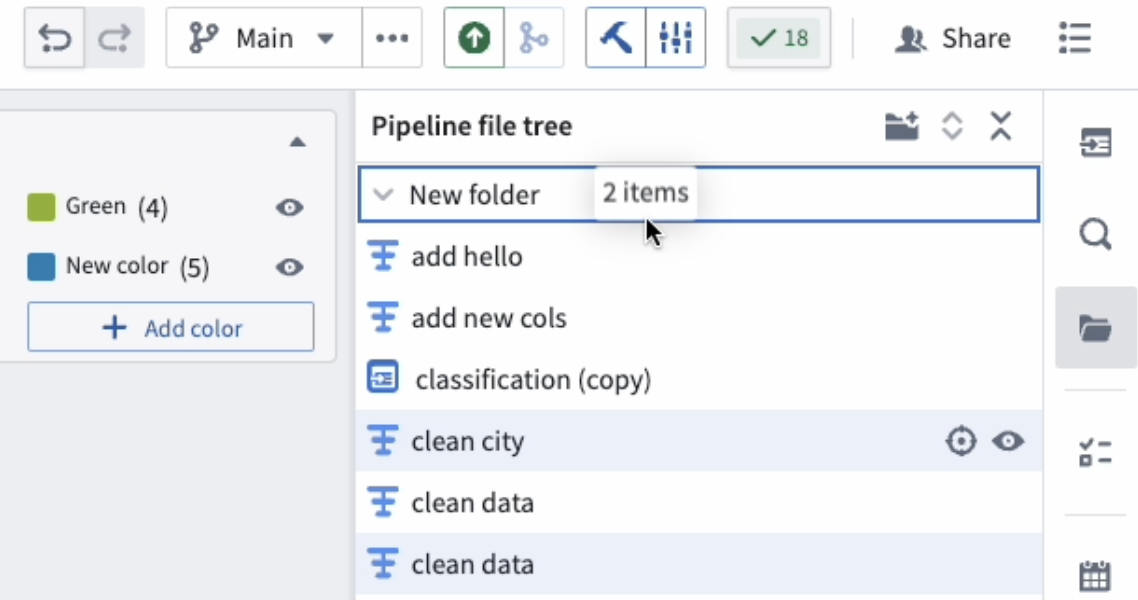

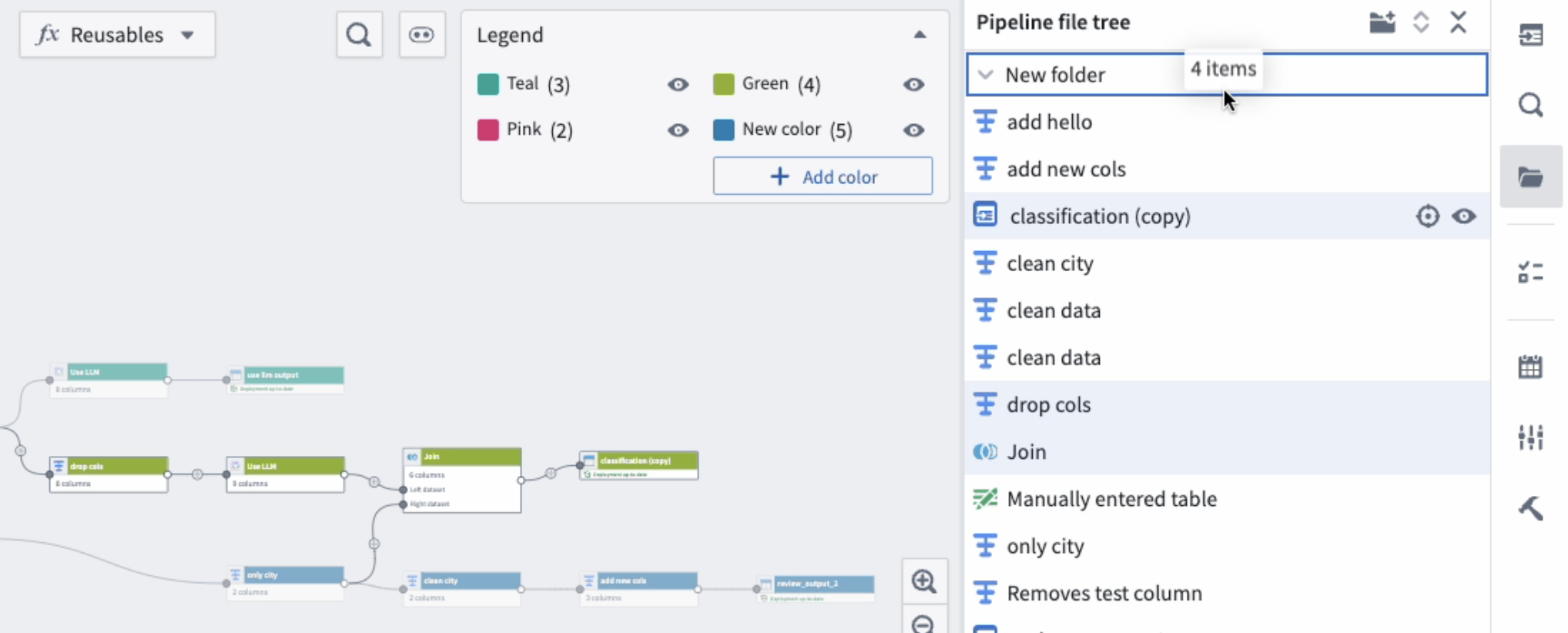

파일 트리에서 노드를 선택하거나 그래프에서 선택한 뒤 대상 폴더로 끌어다 놓습니다. 그래프의 선택은 파일 트리에도 표시됩니다.

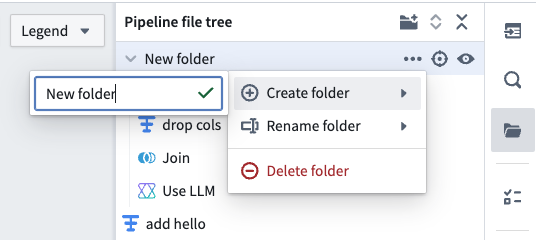

기존 폴더를 다른 폴더로 끌어 넣거나 부모 폴더의 점 세 개 메뉴에서 Create folder를 선택하면 하위 폴더를 만들 수 있습니다.

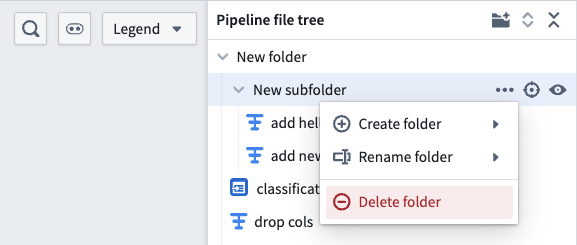

폴더의 점 세 개 메뉴에서 Delete folder를 선택하면 폴더 안의 노드도 함께 삭제됩니다. 정리용 컨테이너만 없애는 동작이 아닙니다.

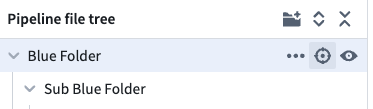

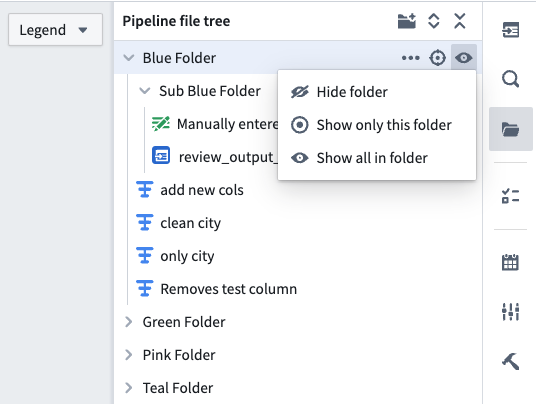

눈 아이콘은 폴더의 노드를 표시하거나 숨깁니다. 과녁 아이콘은 해당 폴더의 노드가 화면 중심에 오도록 이동합니다.
색 그룹 만들기

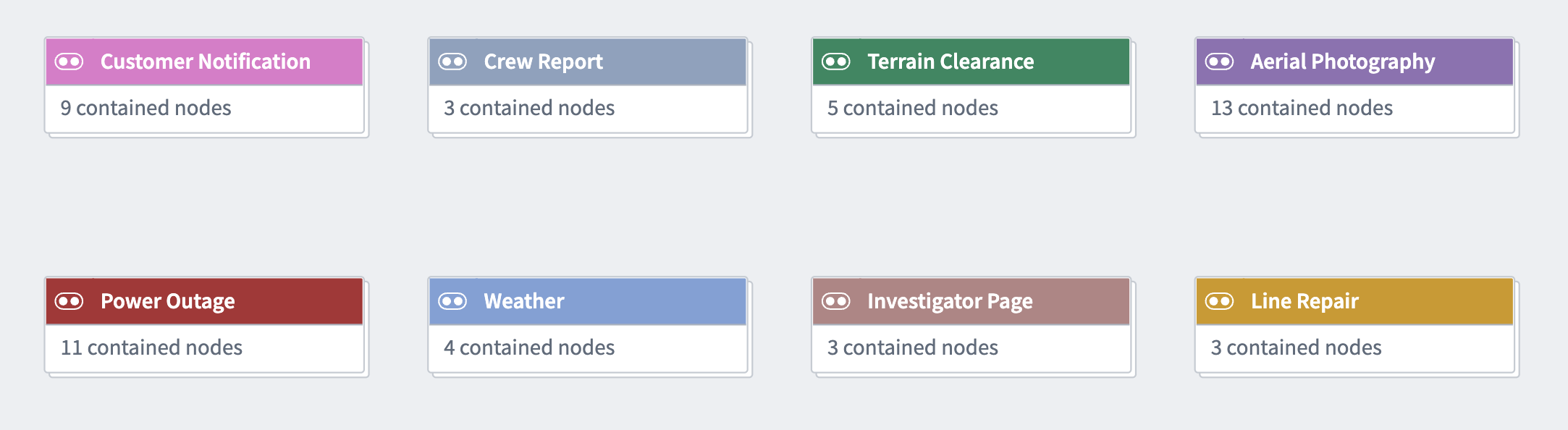

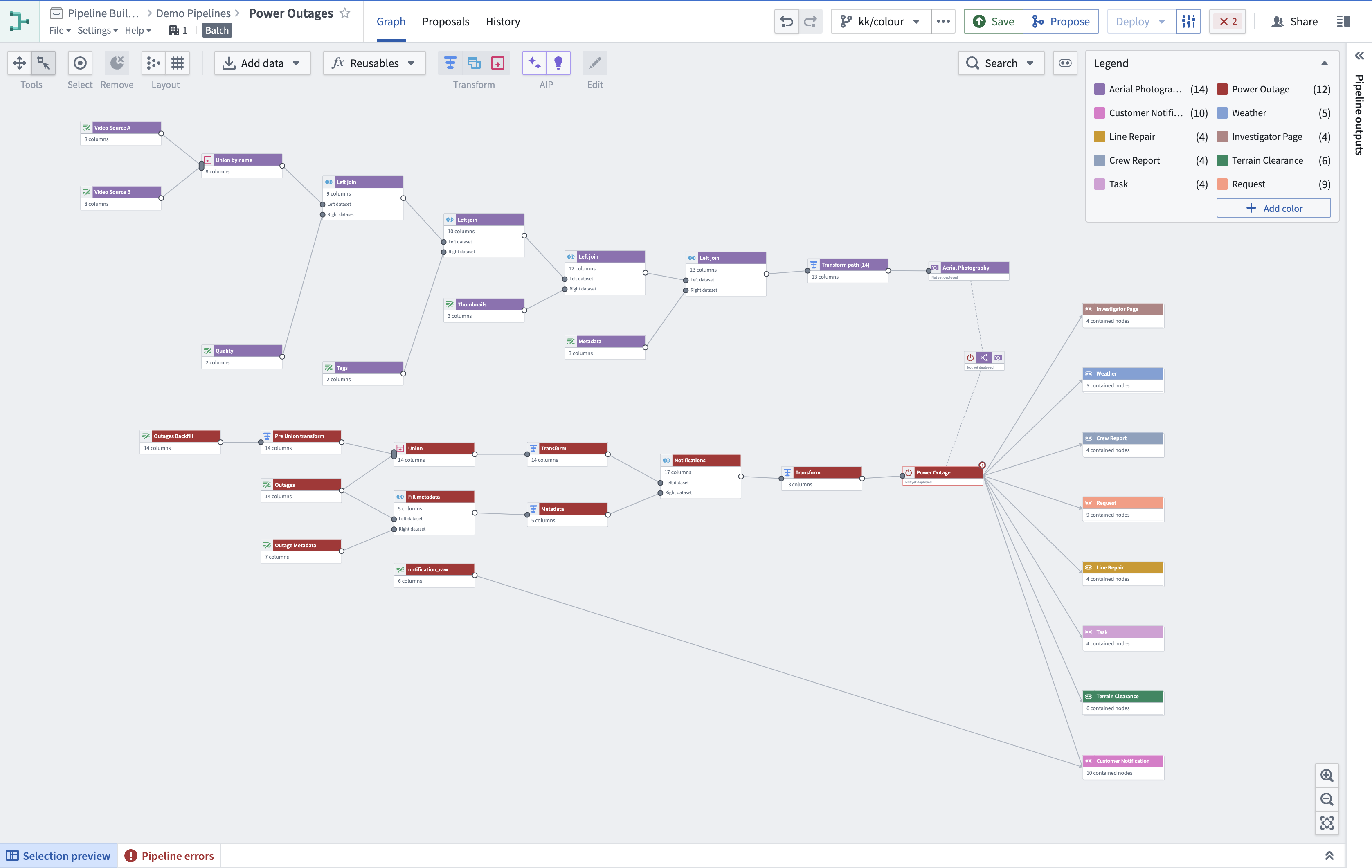

색 그룹으로 원시 입력, 정리 단계와 온톨로지 출력을 구분하거나 한 객체의 상위 데이터 계보를 묶을 수 있습니다. 단계별 수직 구분과 출력별 수평 구분을 함께 사용할 수도 있습니다.

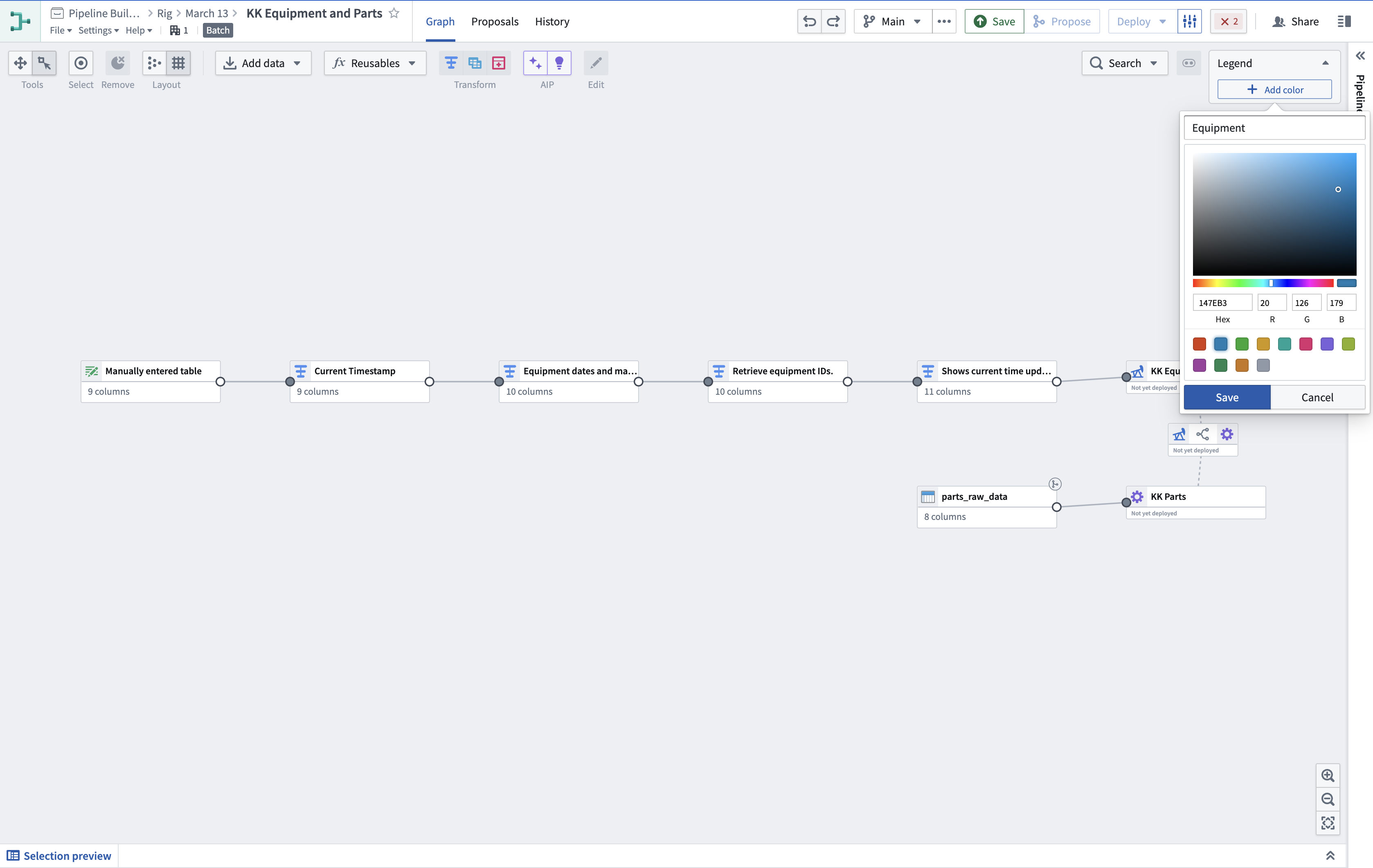

오른쪽 위 범례의 Add color에서 이름과 색을 정합니다. 노드를 오른쪽 클릭하고 Color nodes에서 그룹을 선택하면 추가됩니다.

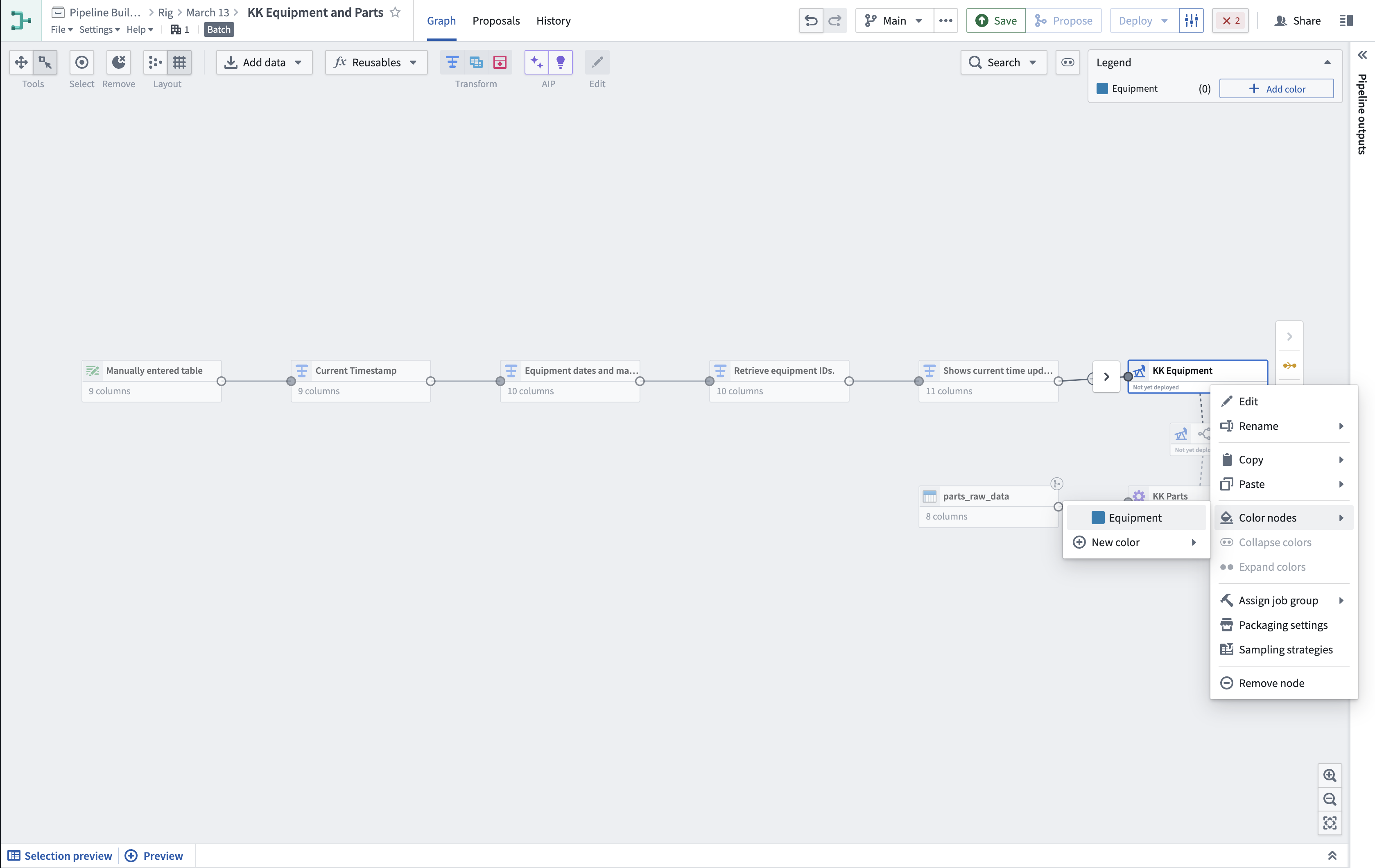

노드들을 먼저 선택한 뒤 Color nodes > New color로 새 그룹을 만들 수도 있습니다.
접기와 펼치기

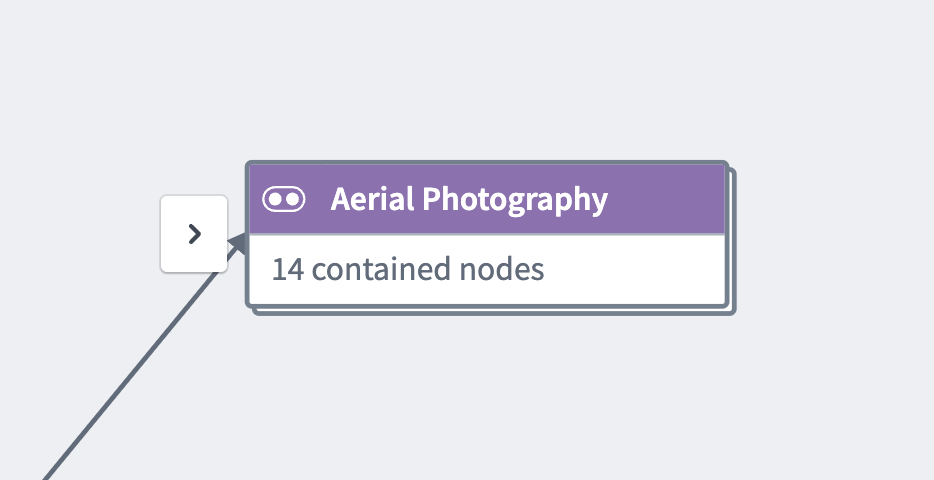

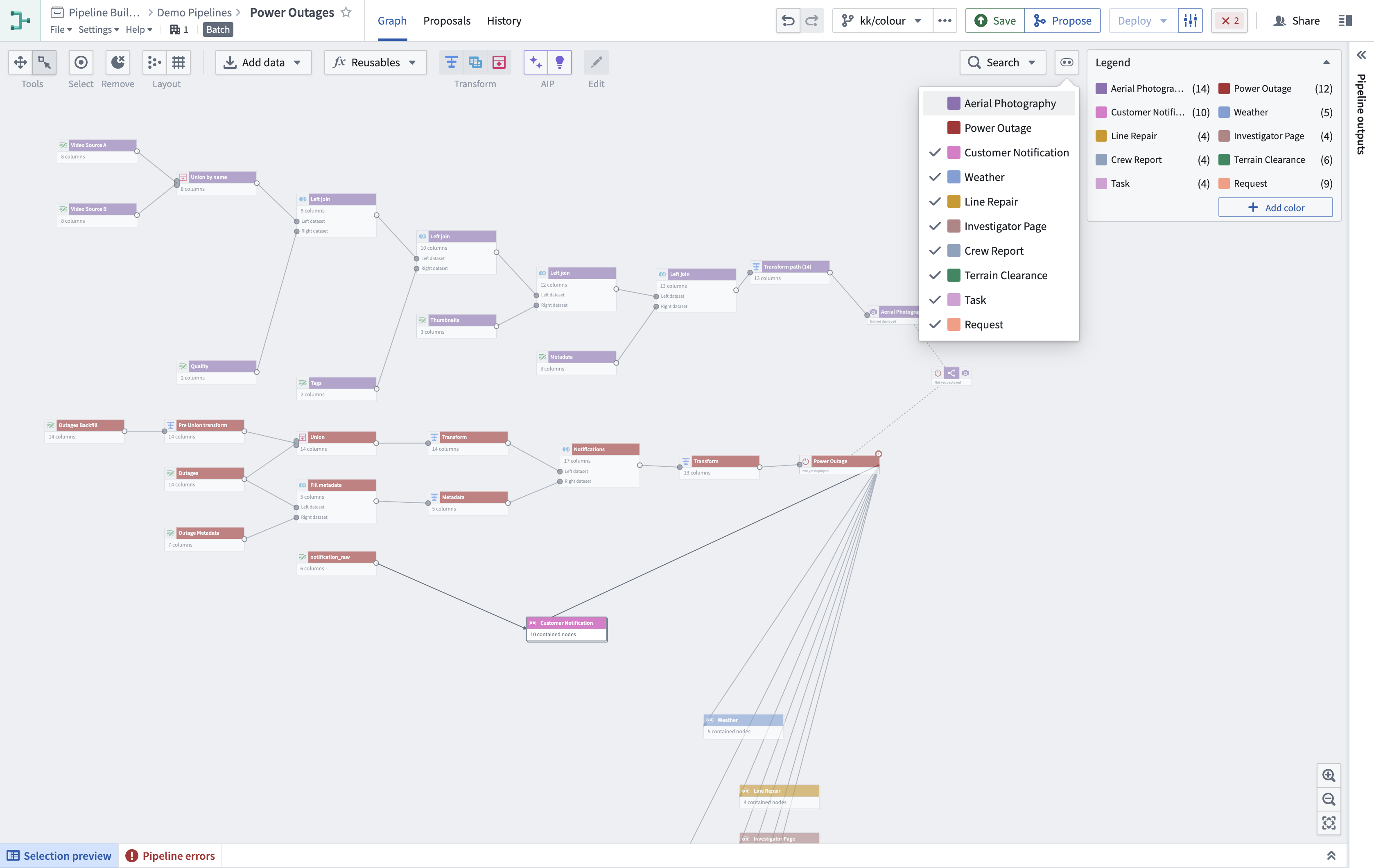

그룹 안의 노드를 오른쪽 클릭해 Collapse colors를 선택하거나 그래프 오른쪽 위의 같은 메뉴에서 접을 그룹을 선택합니다. 그룹이 하나의 노드로 표시됩니다.
접힌 그룹에서 Expand colors를 선택하거나 그룹 노드를 두 번 클릭하면 펼쳐집니다.
그룹 수정과 선택

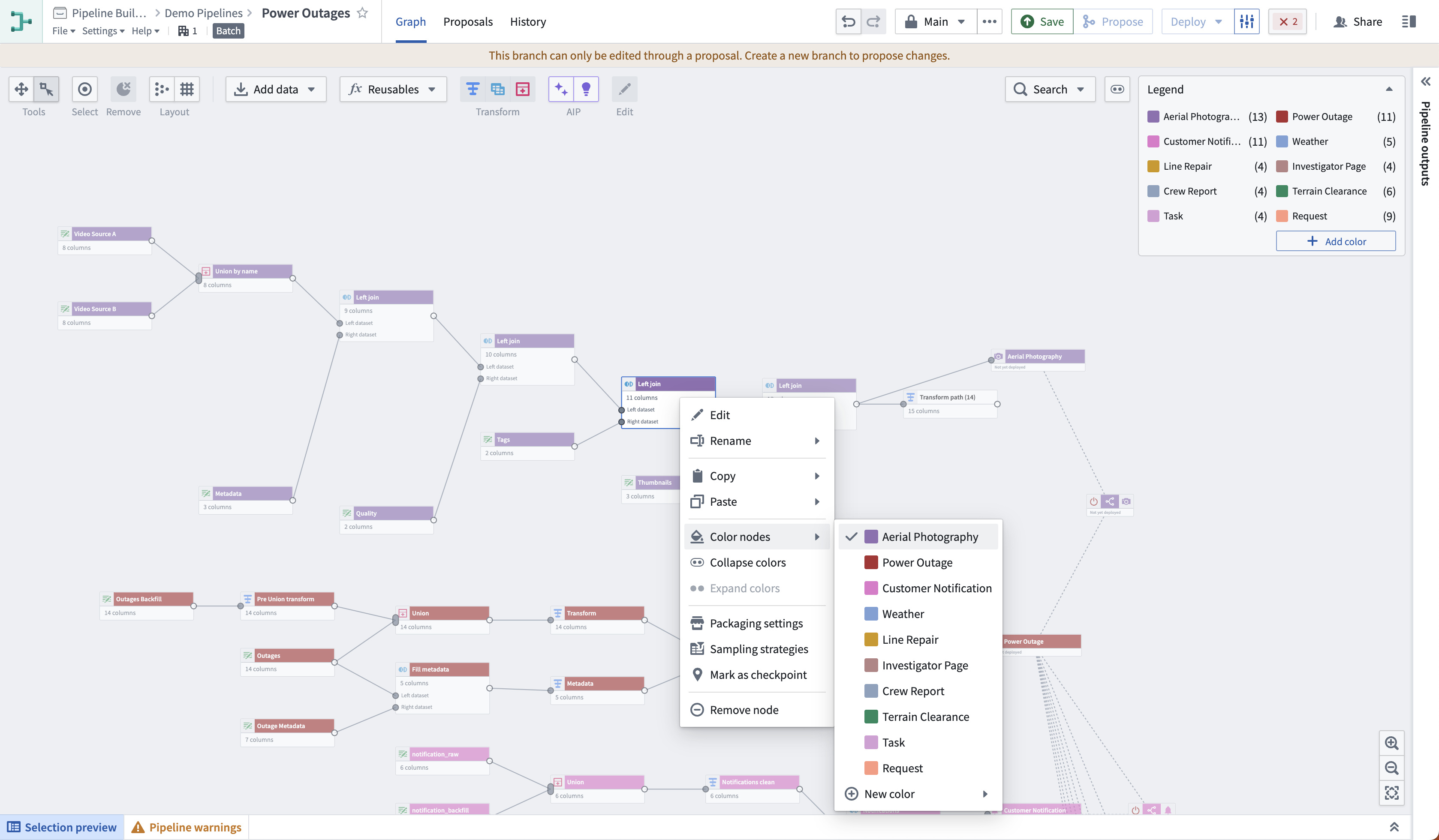

노드를 그룹에서 빼려면 해당 노드의 Color nodes에서 현재 그룹 이름을 다시 선택합니다.

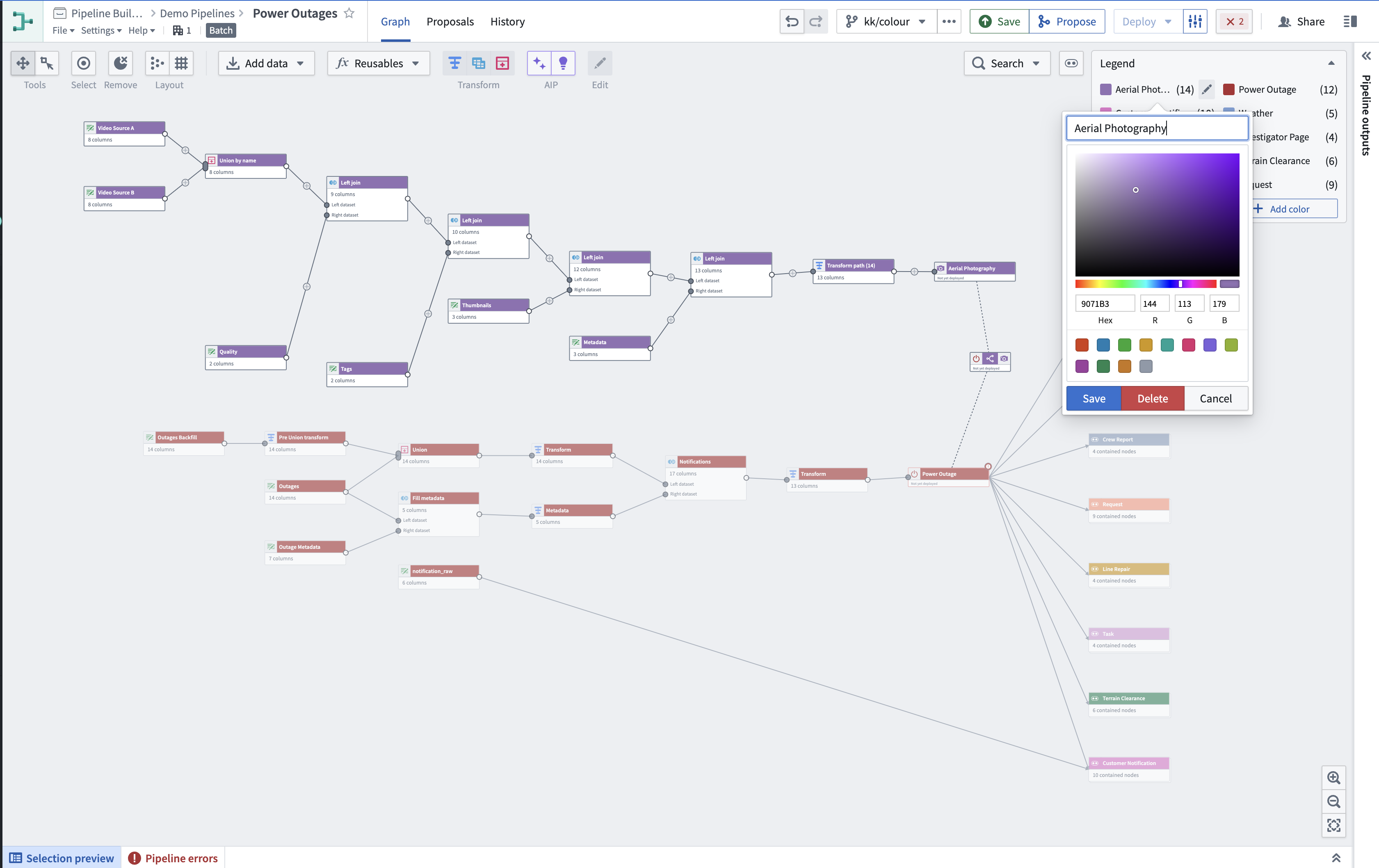

범례의 그룹 이름에 마우스를 올리고 연필 아이콘을 선택하면 이름이나 색을 바꾸거나 그룹을 삭제할 수 있습니다.

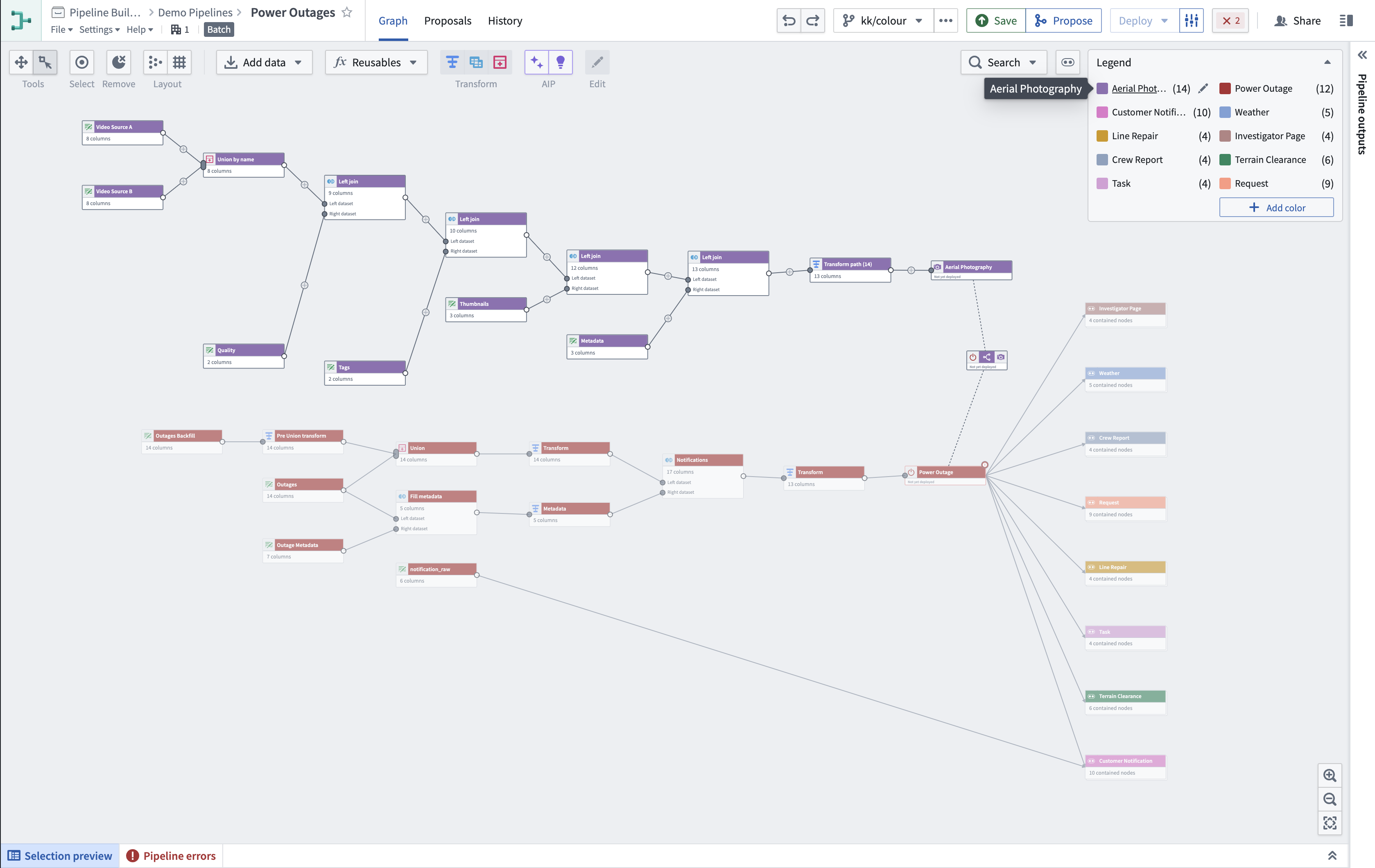

범례의 그룹 이름을 선택하면 그 안의 모든 노드가 선택됩니다.
노드를 복사하고 붙여 넣어도 색 그룹 할당이 유지됩니다. Windows의 Ctrl+C와 Ctrl+V, macOS의 Cmd+C와 Cmd+V로 같은 파이프라인 안이나 다른 파이프라인으로 복사할 수 있습니다. Ctrl+D 또는 Cmd+D로 복제할 때도 그룹을 유지합니다.
노드 숨기기
그래프에서 노드를 직접 선택하거나 왼쪽 위 영역 선택 아이콘의 Drag select mode를 사용합니다.

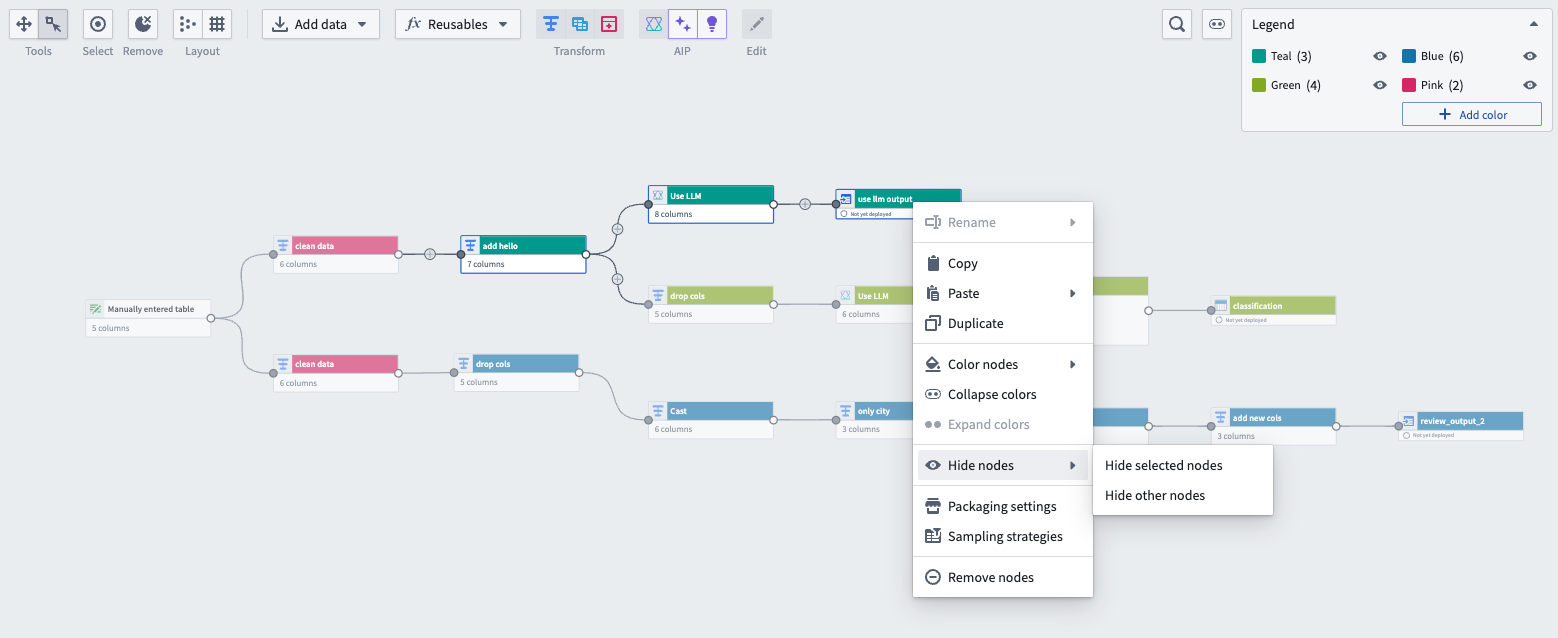

오른쪽 클릭의 Hide nodes에서 Hide selected nodes는 선택한 노드를, Hide other nodes는 선택하지 않은 나머지를 숨깁니다.

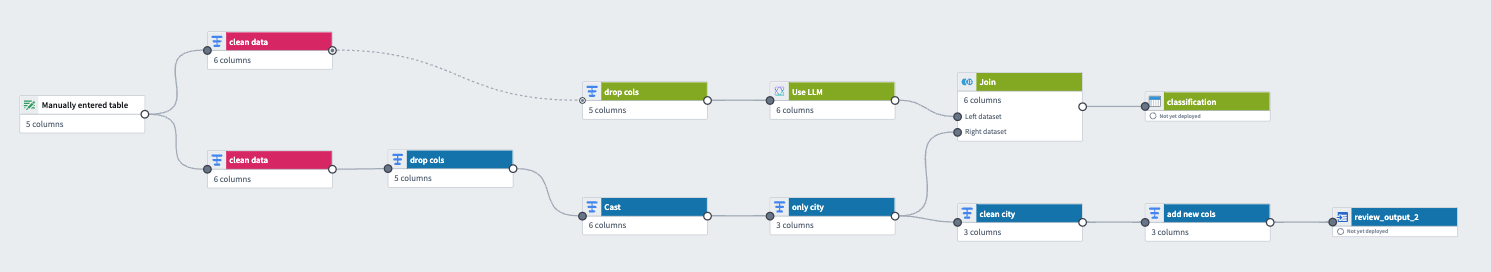

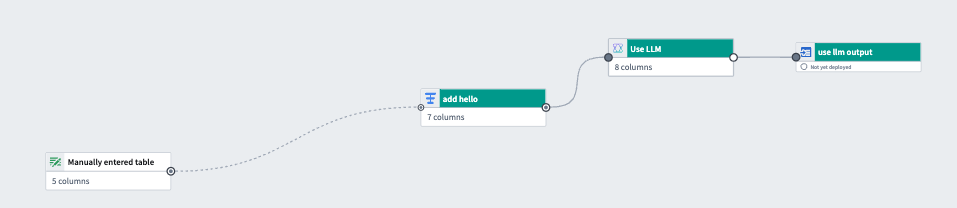

숨겨진 노드를 사이에 둔 연결은 점선으로 표시됩니다. 연결점의 원도 채워진 모양에서 부분적으로 채운 모양으로 바뀝니다.
색 그룹 단위 숨기기

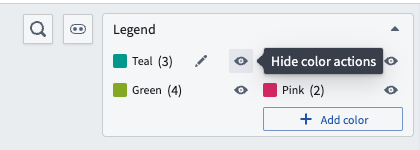

범례에서 해당 색의 눈 아이콘을 선택합니다.

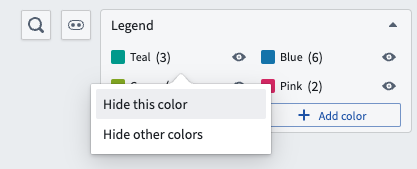

Hide this color는 그 그룹만 숨기고 Hide other colors는 나머지 그룹을 숨깁니다.

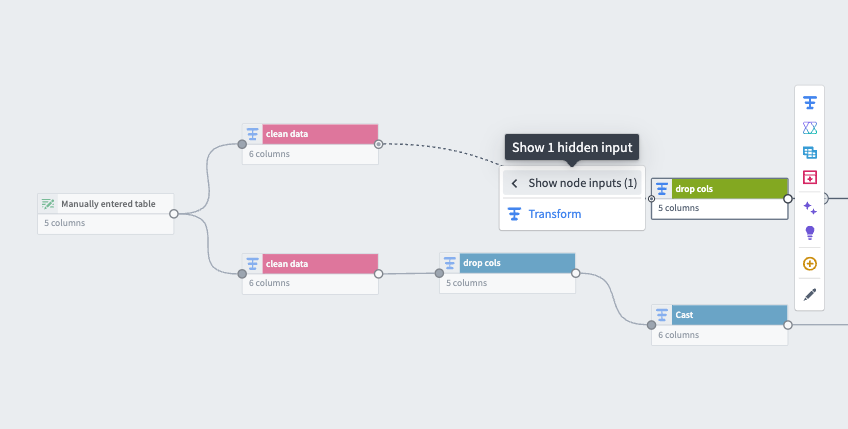

노드 왼쪽 화살표의 Show node inputs 옆에는 숨겨진 입력 노드 수가 표시됩니다. 이를 통해 가려진 상위 입력을 다시 찾을 수 있습니다.

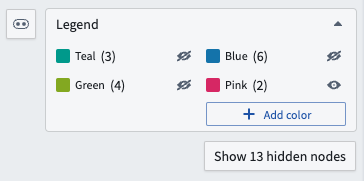

범례 아래의 Show x hidden nodes는 숨겨진 전체 노드를 다시 표시합니다. 범례에는 각 그룹의 노드 수와 숨김 여부도 나타납니다.
제안과 충돌 화면에서 사용

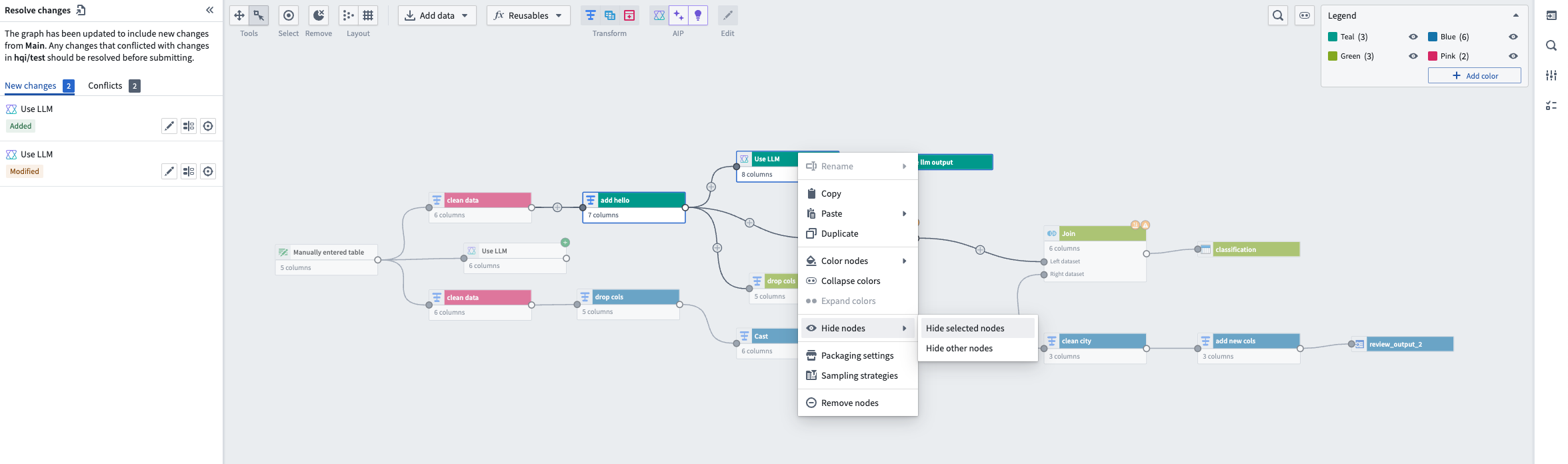

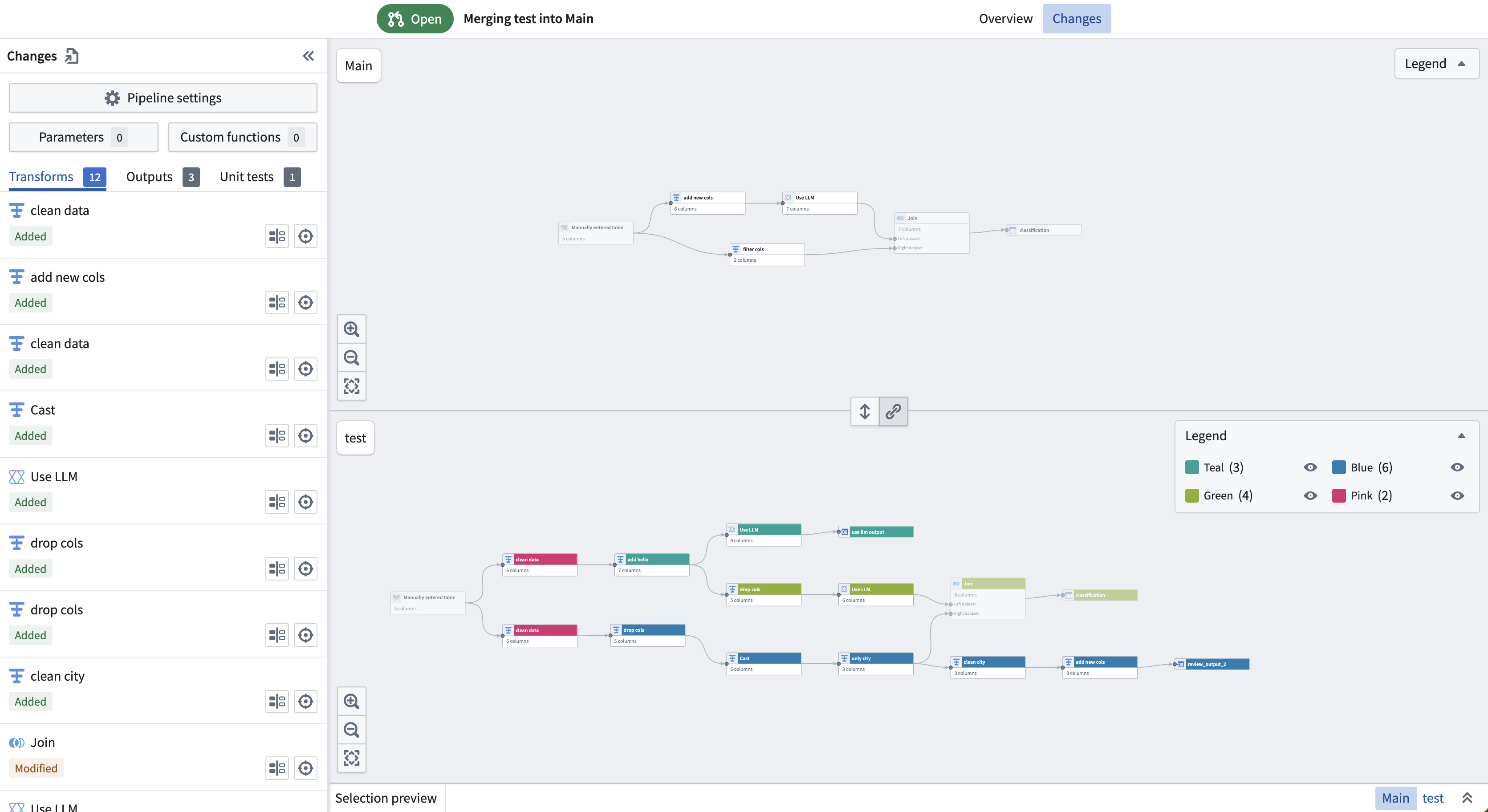

Proposal의 Changes 화면에서도 범례를 열어 색 그룹을 표시하거나 숨길 수 있습니다. 병합 충돌의 Resolve changes 화면에서도 같은 기능을 사용할 수 있습니다.

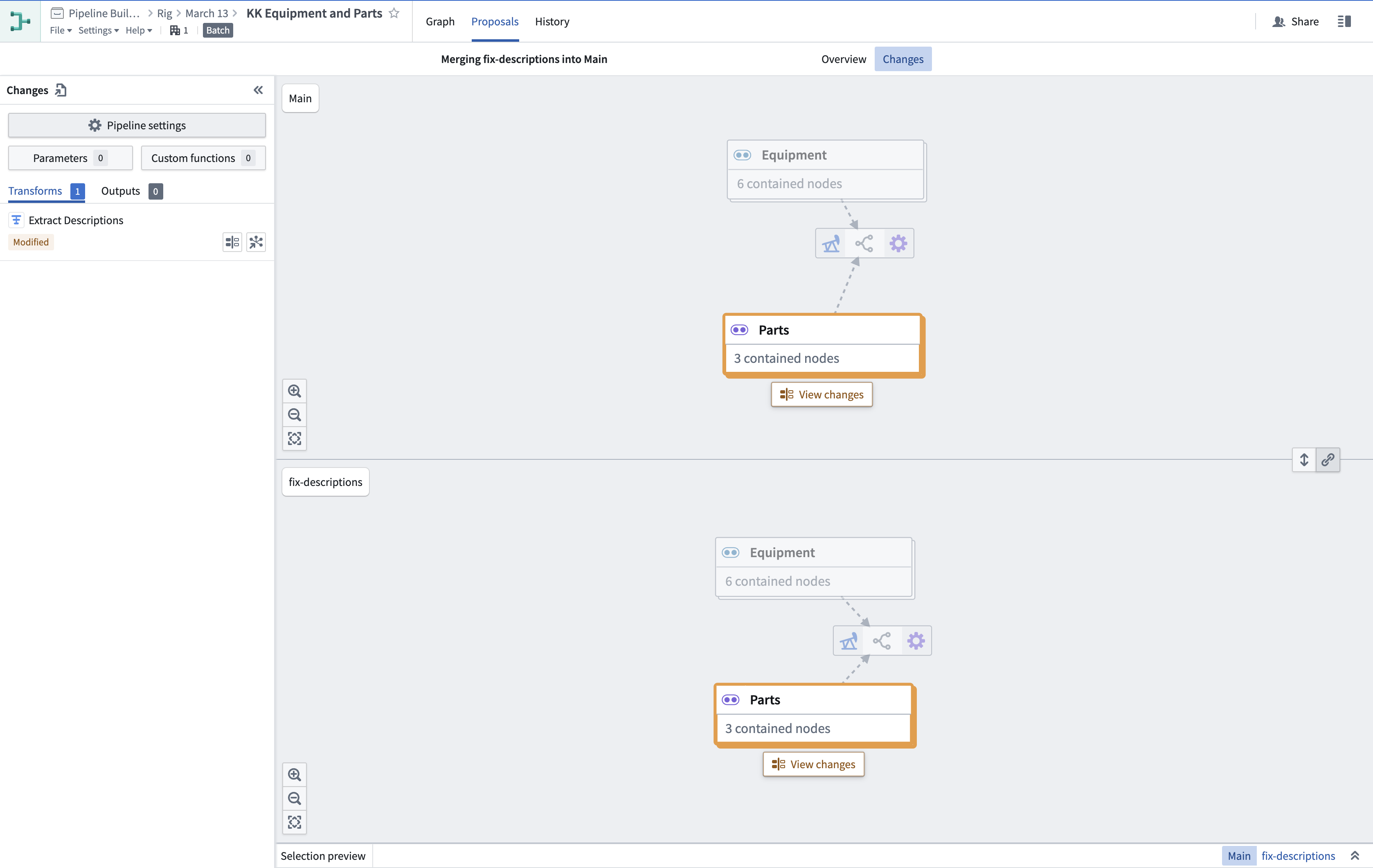

제안에 포함된 변경이 그룹 안에 있으면 해당 그룹의 테두리가 별도 색으로 표시됩니다.

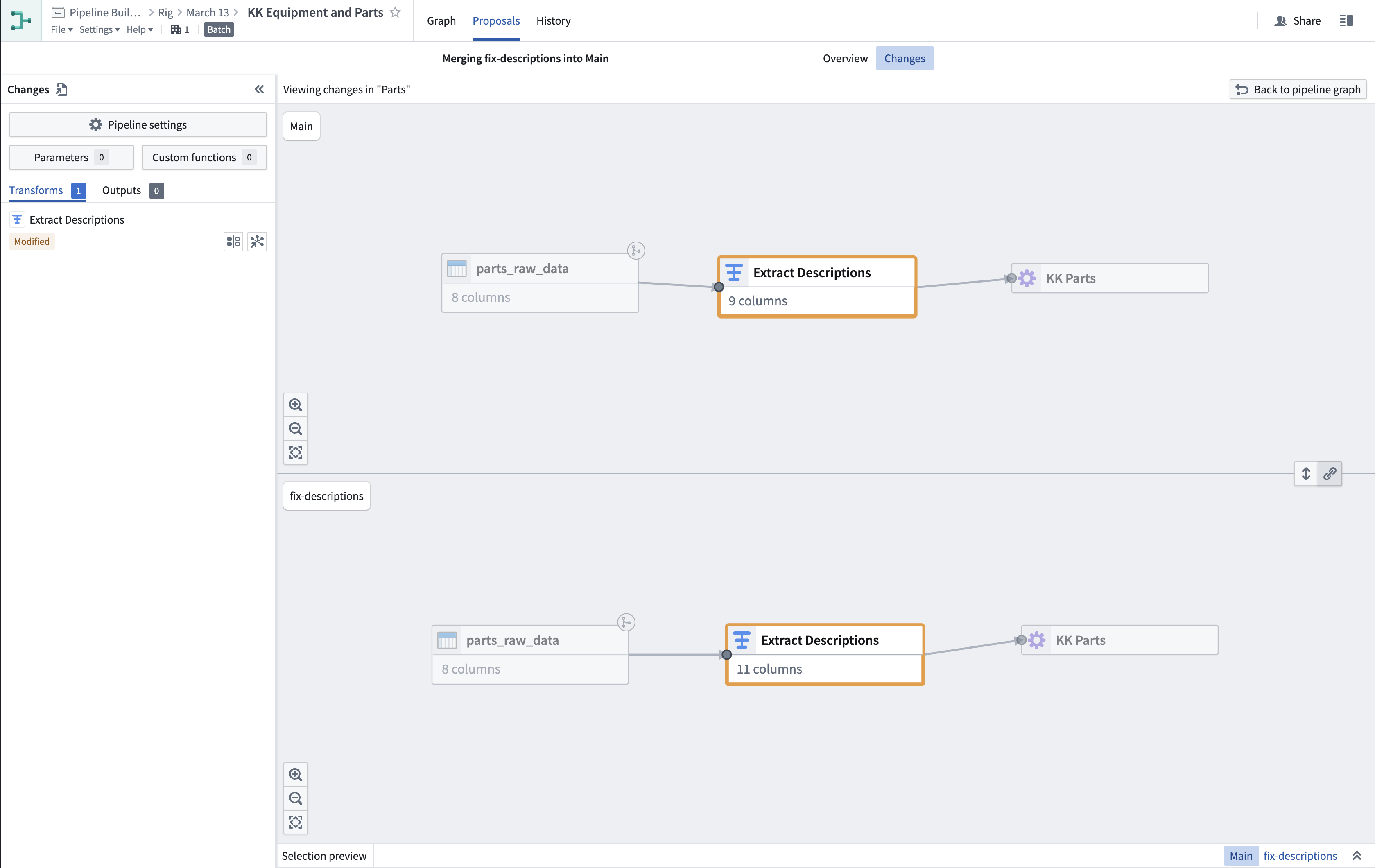

View changes를 선택하면 내부에서 바뀐 개별 노드가 강조됩니다. Back to pipeline graph로 전체 제안 그래프에 돌아갑니다.
텍스트 노드로 설명 추가

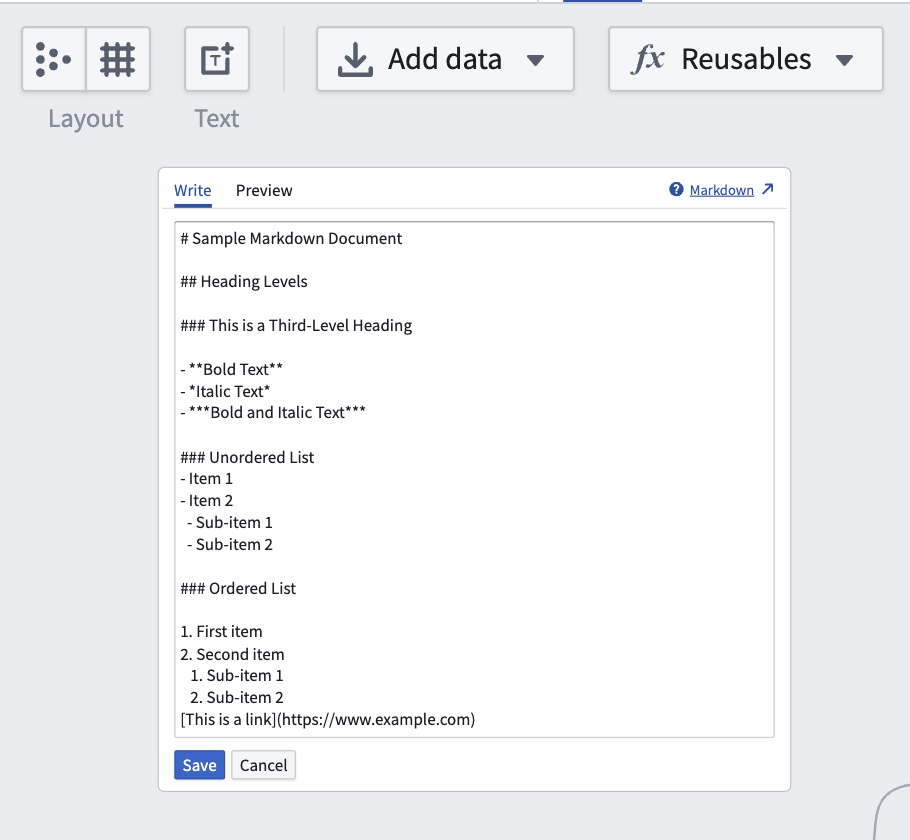

텍스트 노드는 다른 노드의 뒤쪽에 그려지므로 구간 구분이나 그룹 제목으로 사용할 수 있습니다. Markdown을 지원하고 특정 데이터 노드에 붙어 있지 않으며 자동 레이아웃 옵션의 영향을 받지 않습니다.

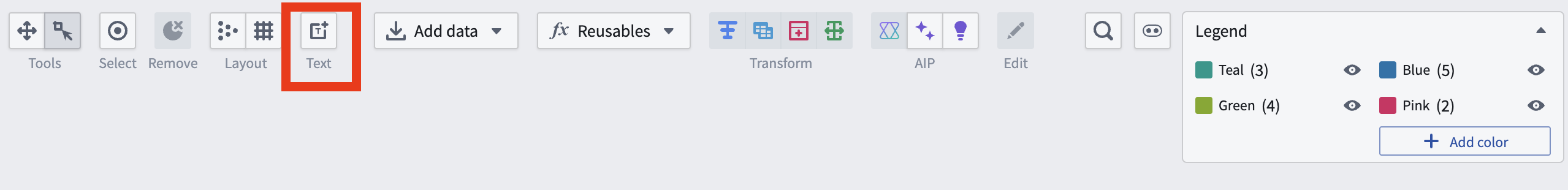

왼쪽 위의 Text로 추가합니다.
두 번 클릭하여 편집하면 입력하는 동안 변경이 자동 저장됩니다. Mod+Enter, Escape 또는 바깥 클릭으로 편집을 끝냅니다. 편집 중의 discard 옵션은 이전 버전으로 되돌립니다.

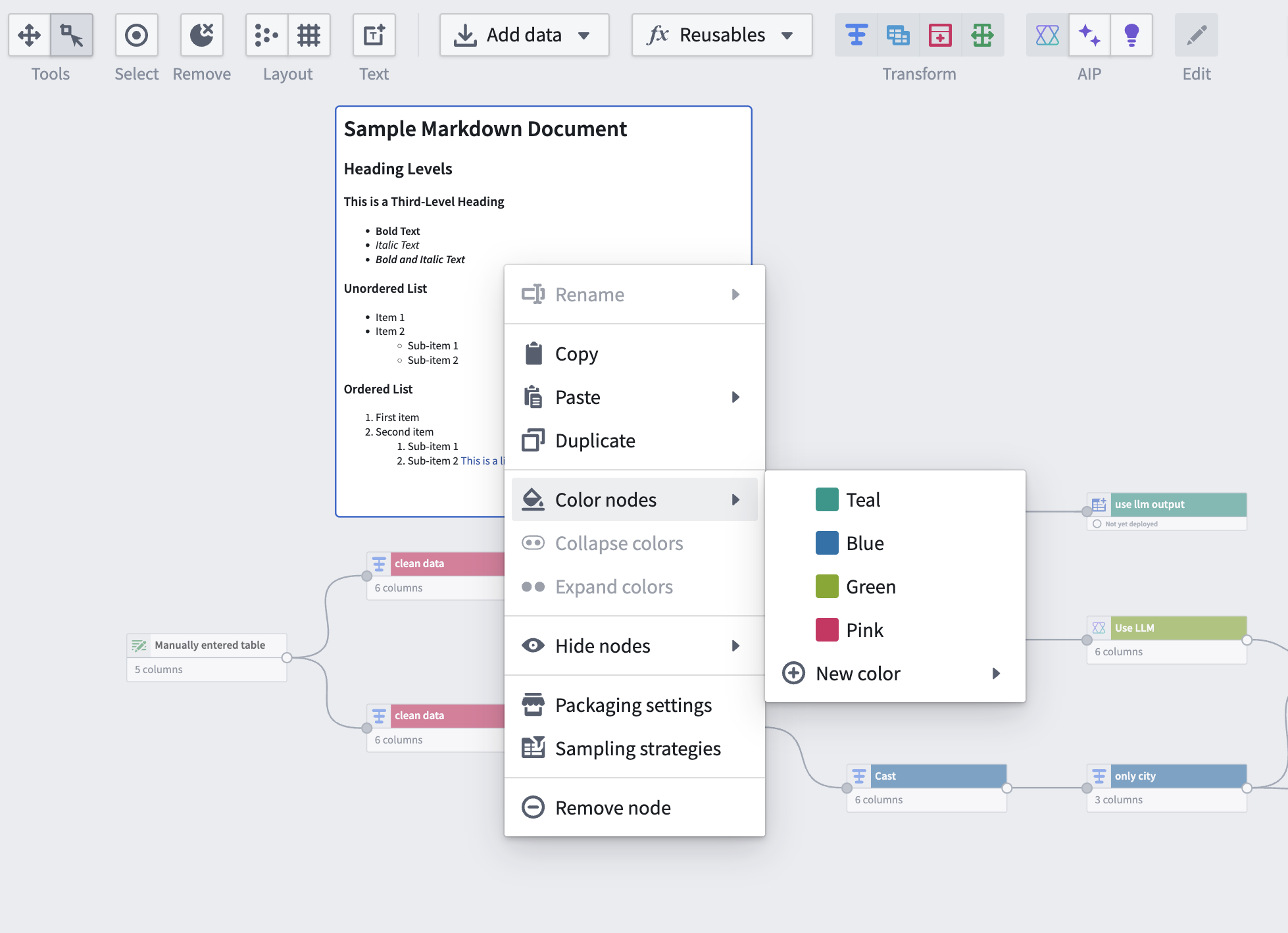

오른쪽 클릭의 Color nodes에서 색을 고르거나 새 색을 추가합니다.

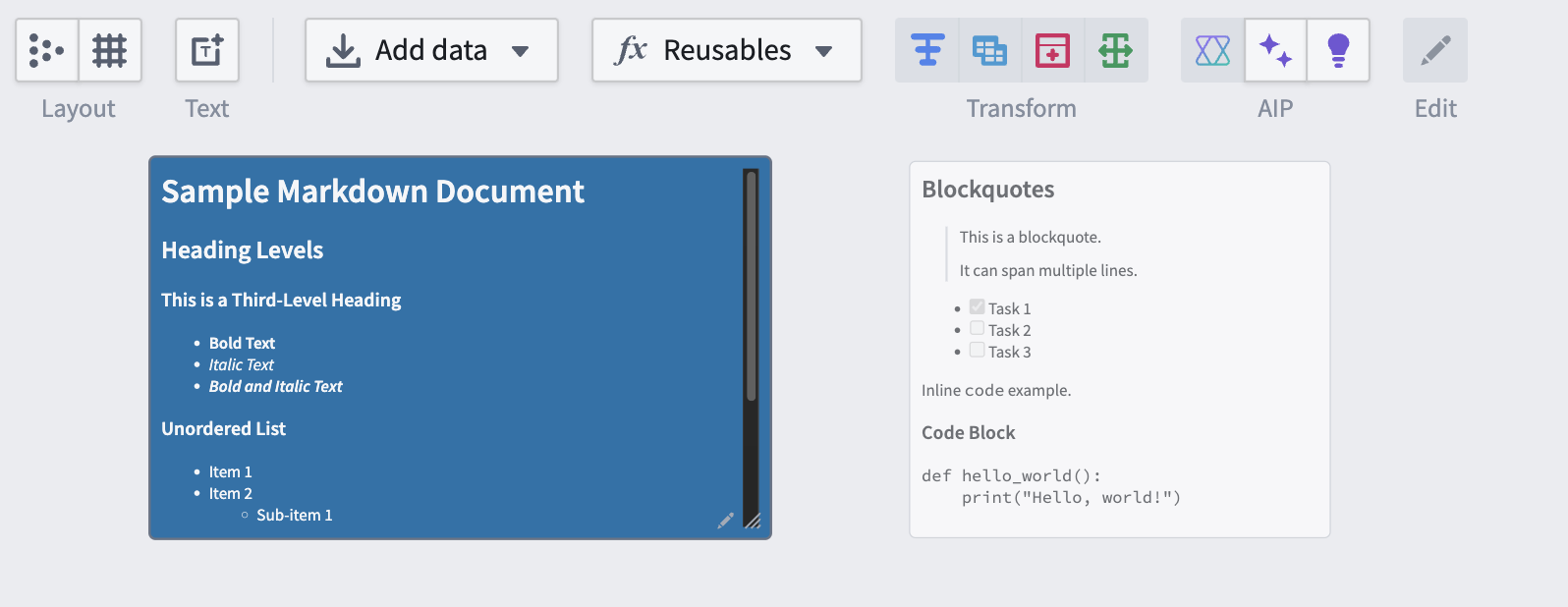

오른쪽 아래의 세 줄 손잡이로 크기를 바꿀 수 있습니다. 내용이 노드보다 길면 자동으로 스크롤할 수 있게 됩니다.
텍스트 노드는 Workflow Lineage에서도 사용할 수 있습니다.
