레거시 연결 객체 표와 타임라인
기존 객체 뷰의 시각화 위젯은 연결 객체를 표, 목록과 시간순 사건으로 표시합니다. 필터를 받아들이는지와 다른 위젯에 필터를 전달하는지는 위젯마다 다릅니다.
Linked Object View
연결 객체 뷰(Linked Object View)는 특정 종류의 연결 객체를 표로 보여 주고, 일부 객체를 선택해 다른 앱에서 열거나 구성된 객체 액션을 실행할 수 있습니다.
데이터 선택
직접 링크나 중간 유형을 거치는 링크로 표시할 객체 유형을 고릅니다. 속성은 All Properties, Prominent Properties, Specific Properties 또는 No Properties로 선택합니다. All은 Prominent와 Normal을 포함하고 Hidden을 제외합니다. Properties to Exclude는 All 또는 Prominent에만 적용합니다.
화면 종류
| 형태 | 기능과 제한 |
|---|---|
| Table | 전체 값의 표와 빠른 필터 검색을 제공합니다. 객체 선택과 액션을 사용할 수 있습니다. |
| Card | 선택한 속성을 작은 카드로 표시하지만 객체 선택이나 액션은 지원하지 않습니다. Card Width는 이 형태의 밀도에만 영향을 줍니다. |
| List | 객체 인스턴스의 간단한 목록입니다. 선택이나 연결 속성 표시는 지원하지 않습니다. |
편집자가 기본 형태를 정해도 사용자는 위젯 헤더에서 다른 두 형태로 바꿀 수 있습니다.
검색과 높이
Results limit은 표시할 최대 결과 수입니다. 결과가 많을수록 로딩 시간이 길어지고, Format 탭의 최소 및 최대 높이와 함께 화면 점유 크기를 결정합니다.

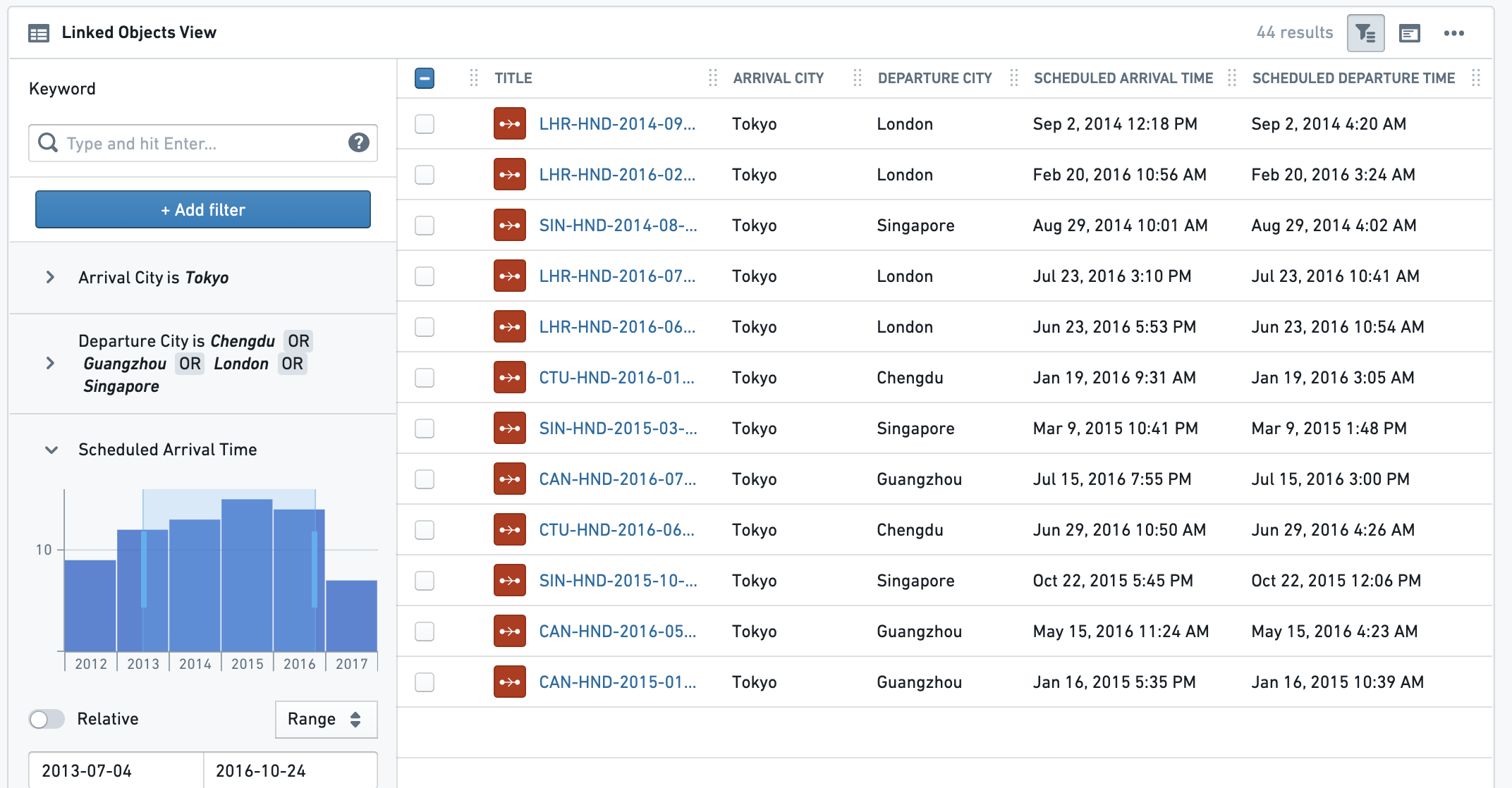

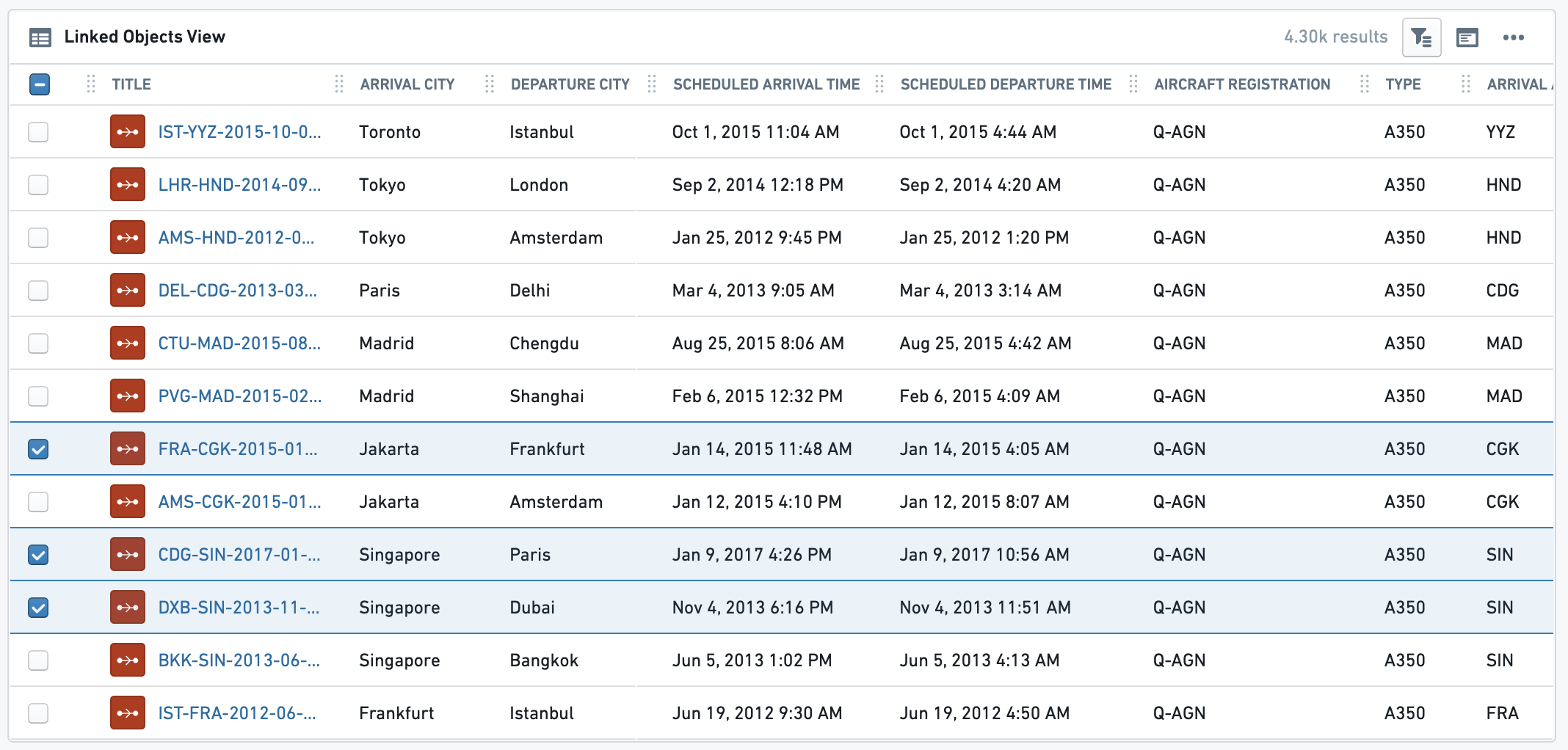

Enable search and filtering을 켜면 Basic 또는 Advanced를 선택합니다. Basic은 자유 텍스트 검색 막대이고, Advanced는 레거시 Object Explorer 방식의 필터 사이드바입니다. 문자열의 텍스트 및 다중 선택, 시각의 날짜 범위, 숫자의 범위를 제공하며 기본 펼침 여부를 지정할 수 있습니다.
이 위젯은 교차 필터 설정에 따라 다른 위젯의 필터를 받지만 자체 검색이나 사이드바 필터를 다른 위젯으로 발행하지 않습니다. 내부 필터는 이 객체 표에만 적용합니다. 표의 값에는 조건부 서식과 값 렌더러를 사용할 수 있습니다.
Timeline

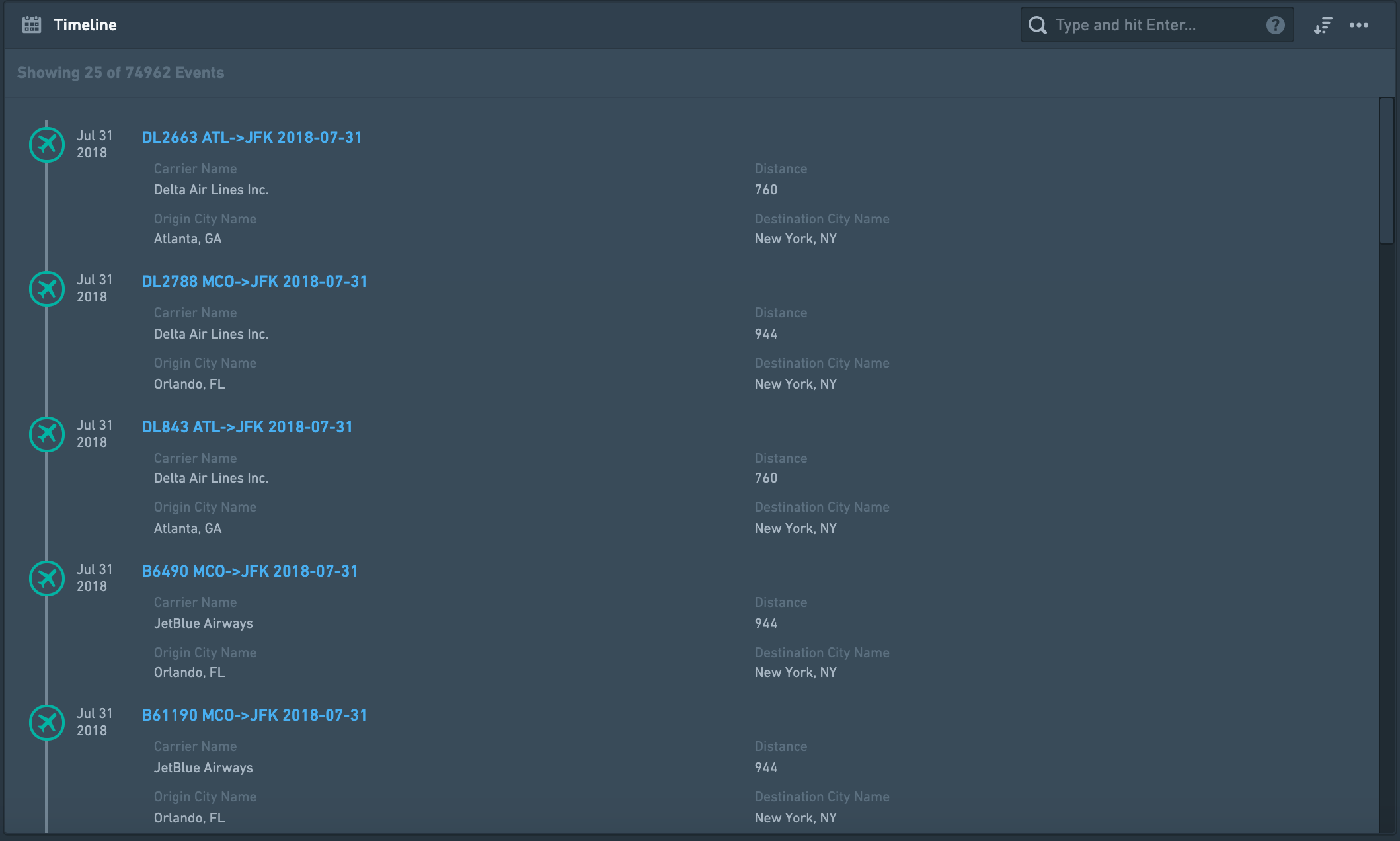

Timeline은 연결 객체의 Date 또는 Timestamp 속성으로 사건을 위에서 아래로 나열합니다. 직접 연결과 중간 객체를 거치는 연결을 함께 사용할 수 있습니다.
Add Event Type으로 표시할 사건 유형을 추가합니다. 가령 Aircraft의 Flights와 Maintenance를 함께 표시하거나, Airport의 도착 항공편과 출발 항공편을 별도로 구성할 수 있습니다.
같은 Flight의 Planned Arrival Time, Actual Arrival Time, Expected Departure Time을 각각 항목으로 구성하면 항공편 하나가 최대 세 번 나타납니다. 각 항목에서 연결 경로와 정렬에 사용할 Date/Timestamp 속성을 따로 지정해야 합니다.
표시 속성은 All, Prominent, Specific 또는 No Properties로 선택하고 All과 Prominent에서는 제외 속성을 정할 수 있습니다. No Properties는 객체 제목만 표시합니다. 속성이 많은 유형에 All을 사용하면 시간 목록이 복잡해질 수 있습니다.
사건 제목은 기본인 Object Name, 사용하는 날짜 속성의 이름인 Date Property name, 또는 Custom Name으로 고릅니다. 같은 유형의 여러 시각을 표시할 때는 날짜 속성 이름이 구분에 도움이 됩니다. 도착과 출발을 각각 Arrival, Departure라는 사용자 지정 제목으로 표현할 수도 있습니다.
Timeline 제한
- 검색과 오래된 순서 또는 최신 순서 정렬은 지원하지만 필터는 지원하지 않습니다.
- 날짜가 없는 사건은 목록에서 제외하고 누락 사실을 알립니다.
- 처음에는 연결 객체 50개를 표시하고 아래로 스크롤하면 100개씩 추가합니다.
- Format에서 위젯의 최소 및 최대 높이를 지정할 수 있습니다.
그래프 형태와 필터가 필요하면 아래의 Grouped Events Timeline and Table을 사용합니다. 적은 수의 시작/종료일이 있는 프로젝트 일정에는 Linked Objects Gantt Chart를 검토할 수 있으며 선택지가 없으면 담당자에게 문의합니다. 시계열은 Quiver를 삽입하거나 날짜/시각을 X축으로 하는 차트를 사용할 수 있습니다.
Grouped Events Timeline and Table

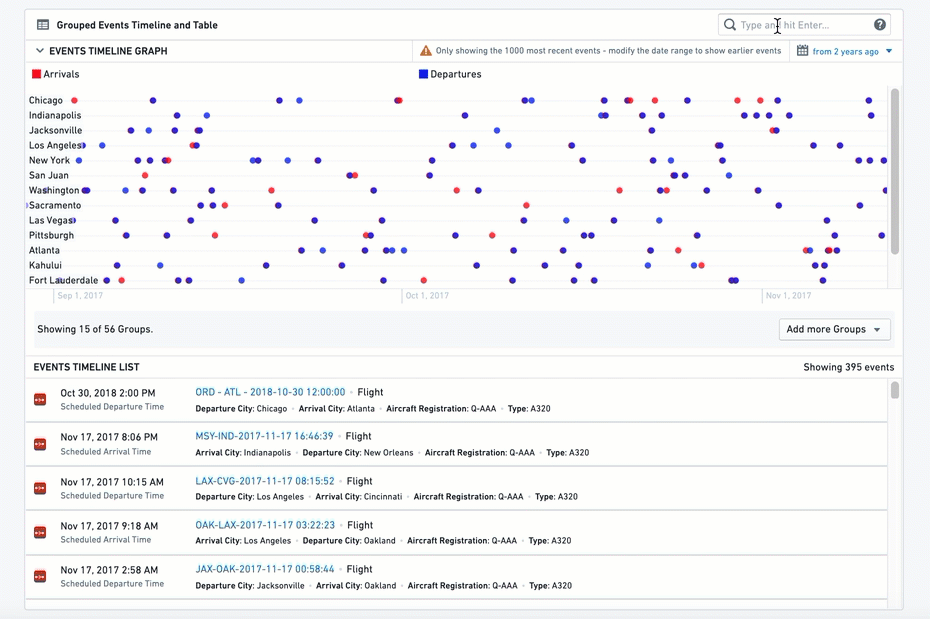

이 위젯은 사건 그래프와 그 아래 연결 객체 표를 함께 표시합니다. 같은 속성값의 사건을 별도의 가로줄에 묶습니다. 도시별 줄에 도착 항공편을 빨강, 출발 항공편을 파랑으로 표시하는 구성이 한 예입니다.
사건 항목
Add Item으로 하나 이상의 연결 객체 유형을 추가합니다. 직접 연결 또는 중간 객체를 거친 경로를 사용하고, 서로 다른 사건 유형이나 같은 유형의 다른 날짜 속성 및 링크를 각각 항목으로 구성할 수 있습니다. 앞의 세 항공편 시각을 넣으면 같은 항공편이 최대 세 번 표시됩니다.
항목마다 색, 범례의 Series Name과 Date/Timestamp 속성을 선택합니다. 색에는 Blueprint 표준 색이나 Blue, Red, Yellow 같은 기본 이름을 사용할 수 있습니다. Max Number of Events 설정은 현재 동작하지 않으므로 결과 수 제한으로 의존해서는 안 됩니다.
Group Events By에는 두 방식이 있습니다.
Constant: 항목 전체를 자유 텍스트 이름의 한 줄로 표시합니다. 별도 줄이 필요하면 항목을 추가합니다.Property: 속성값마다 다른 줄로 나눕니다. 예를 들어Airline Name이면 항공사별 줄을 만들고 아래 표에는 모든 항공사의 사건을 시간순으로 표시합니다.
표와 그래프 설정
Properties Displayed in List는 All, Prominent, Specific 또는 No Properties를 선택합니다. Property Filter는 한 속성의 특정 값만 포함하는 선택 설정이며 값을 대소문자를 구분하여 직접 입력합니다.
다음 설정은 그래프에만 적용하고 아래 표에는 영향을 주지 않습니다.
| 설정 | 선택지 |
|---|---|
Groups Displayed by Default | 최대 줄 수인 Max Number, 또는 정확한 대소문자로 입력한 Explicit List. 사용자는 다른 그룹도 다중 선택할 수 있습니다. |
Sort Groups By | 구성 순서, 이름의 알파벳순 또는 가장 최근 사건이 있는 그룹부터 정렬 |
Max Graph Height | 그래프 부분의 최대 픽셀 높이 |
전체 위젯의 최소 및 최대 높이는 Format의 Sizing에서 별도로 정합니다. 사용자의 자유 텍스트와 날짜 범위 필터는 이 위젯 내부에만 적용하고 다른 위젯으로 발행하지 않습니다. 교차 섹션 필터를 켜면 외부 필터는 받아들입니다.
