Solution Designer 노드와 연결 편집
노드 추가

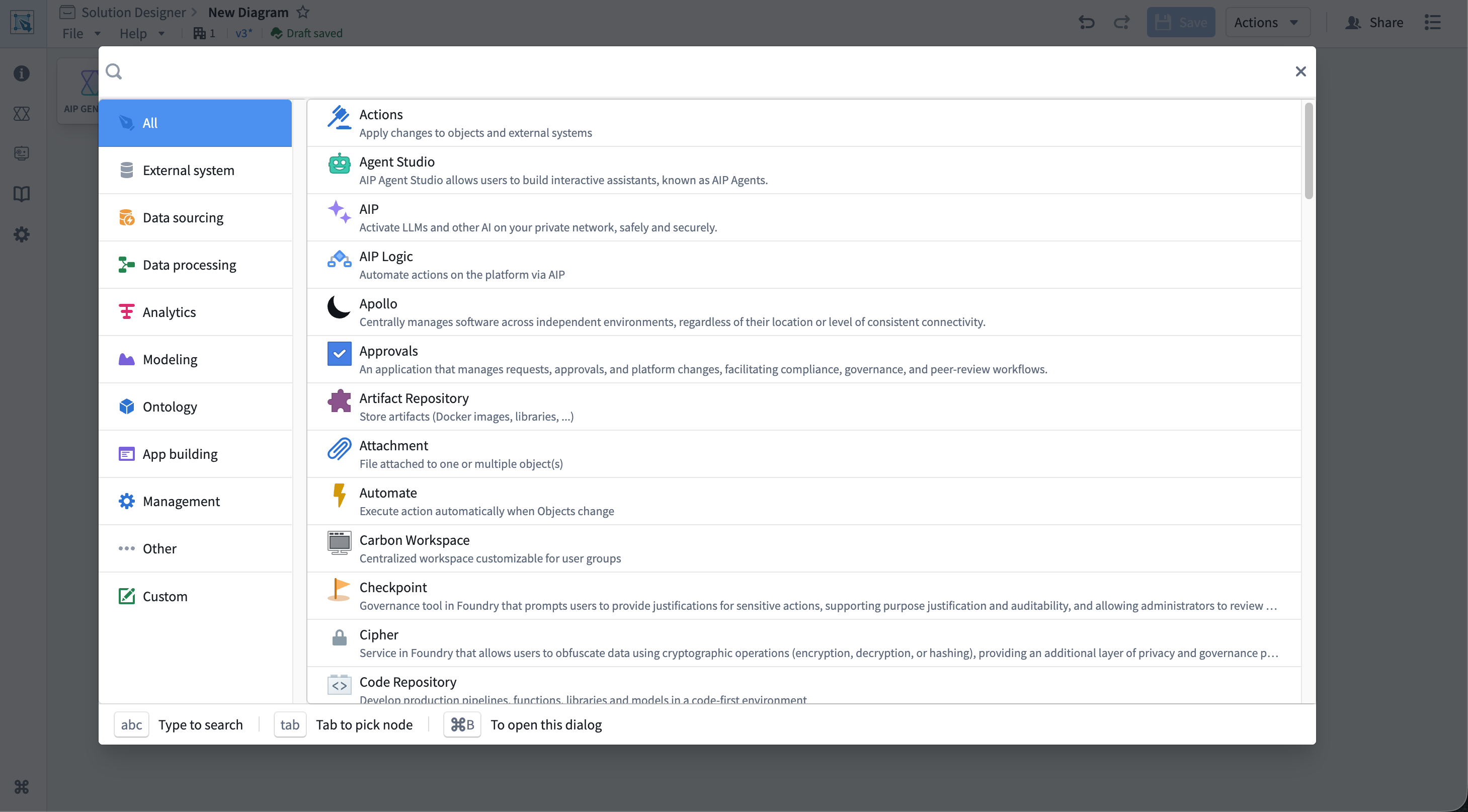

Component 노드는 Pipeline Builder, Workshop, Contour 같은 플랫폼 앱과 도구를 나타냅니다. Component 또는 Cmd/Ctrl+B로 선택기를 열고 범주나 검색으로 추가합니다.
Resource는 실제 데이터셋, 객체 유형, 함수나 액션을 연결합니다. Resource 메뉴에서 New file node, New object node, New interface node 또는 New action node를 고르고 리소스를 검색합니다. 리소스 이름이 자동 표시되며 원래 앱으로 이동하는 링크가 생깁니다.
Concept는 Data Sourcing, Analytics, Data Processing 같은 추상 업무 단계를 나타냅니다. Concept 메뉴에서 종류를 선택하고 나중에 AIP Architect로 구체적인 구현 패턴으로 바꿀 수 있습니다.
Group은 빈 컨테이너를 만들고 노드를 끌어 넣어 정리합니다. 기존 여러 노드를 선택해 Group으로 묶을 수도 있습니다. Add Text node는 캔버스에서 편집할 주석을 만듭니다.
노드 구성
노드 위 도구의 기본 버튼은 연결된 리소스를 원래 앱에서 열고, 미연결 노드는 리소스 연결을 시작합니다. Link resource는 선택기에서 데이터셋, 파이프라인이나 앱 등 리소스를 RID로 연결합니다.

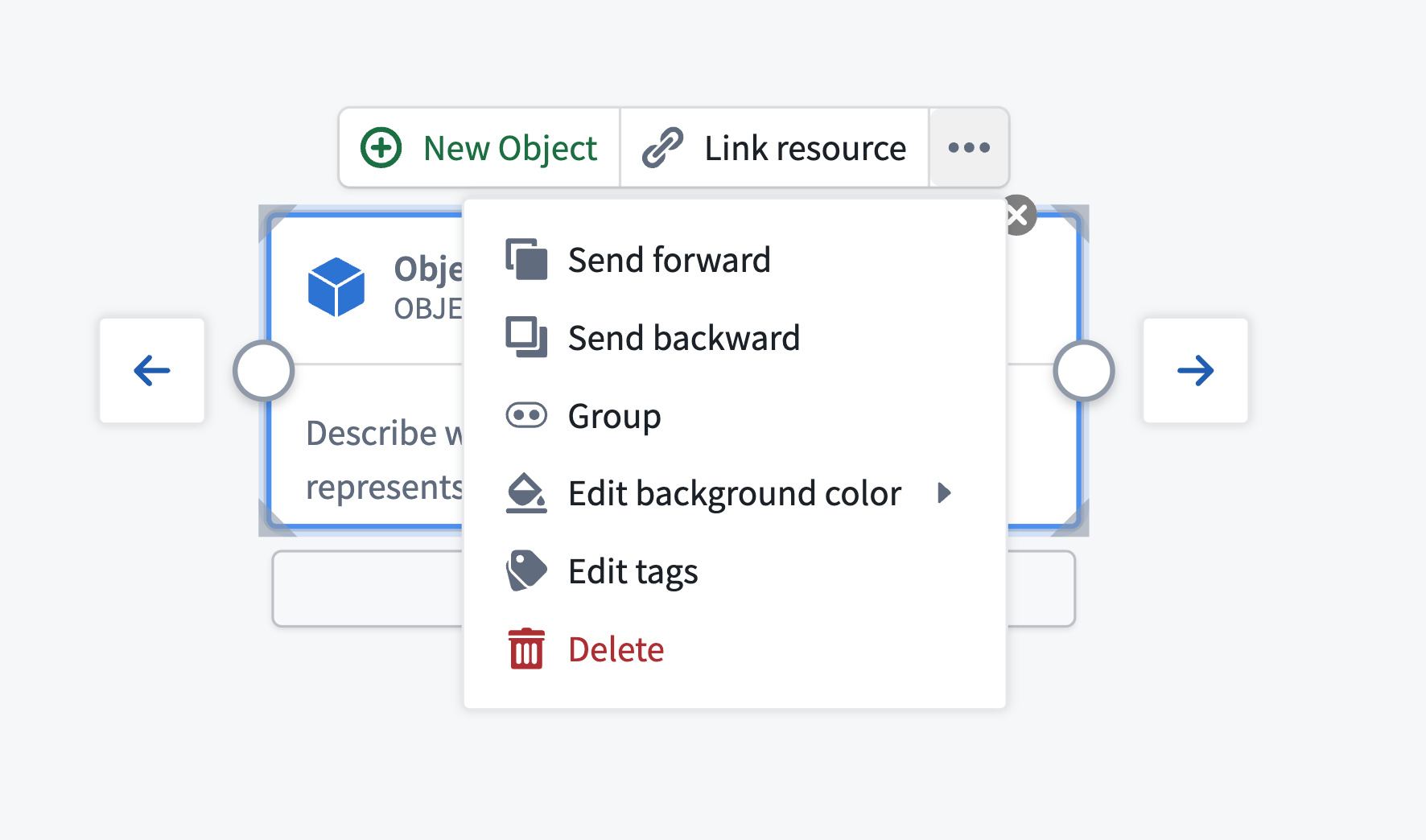

Actions의 점 세 개 메뉴는 겹침 순서, 그룹 생성, 배경색, 리소스 연결 해제, 태그 편집과 노드 삭제를 제공합니다. 태그는 보안 표지, 조직이나 팀 등의 분류 표시에 사용할 수 있으며 실제 리소스 권한을 변경하는 기능으로 혼동하지 않습니다.
오른쪽 클릭의 Change Bg color로 배경을 바꾸고 사용자 정의 노드는 아이콘과 색을 바꿀 수 있습니다. 제목은 선택 후 직접 편집하고 모서리 또는 가장자리 손잡이로 크기를 조절합니다.
구성요소 설명 카드

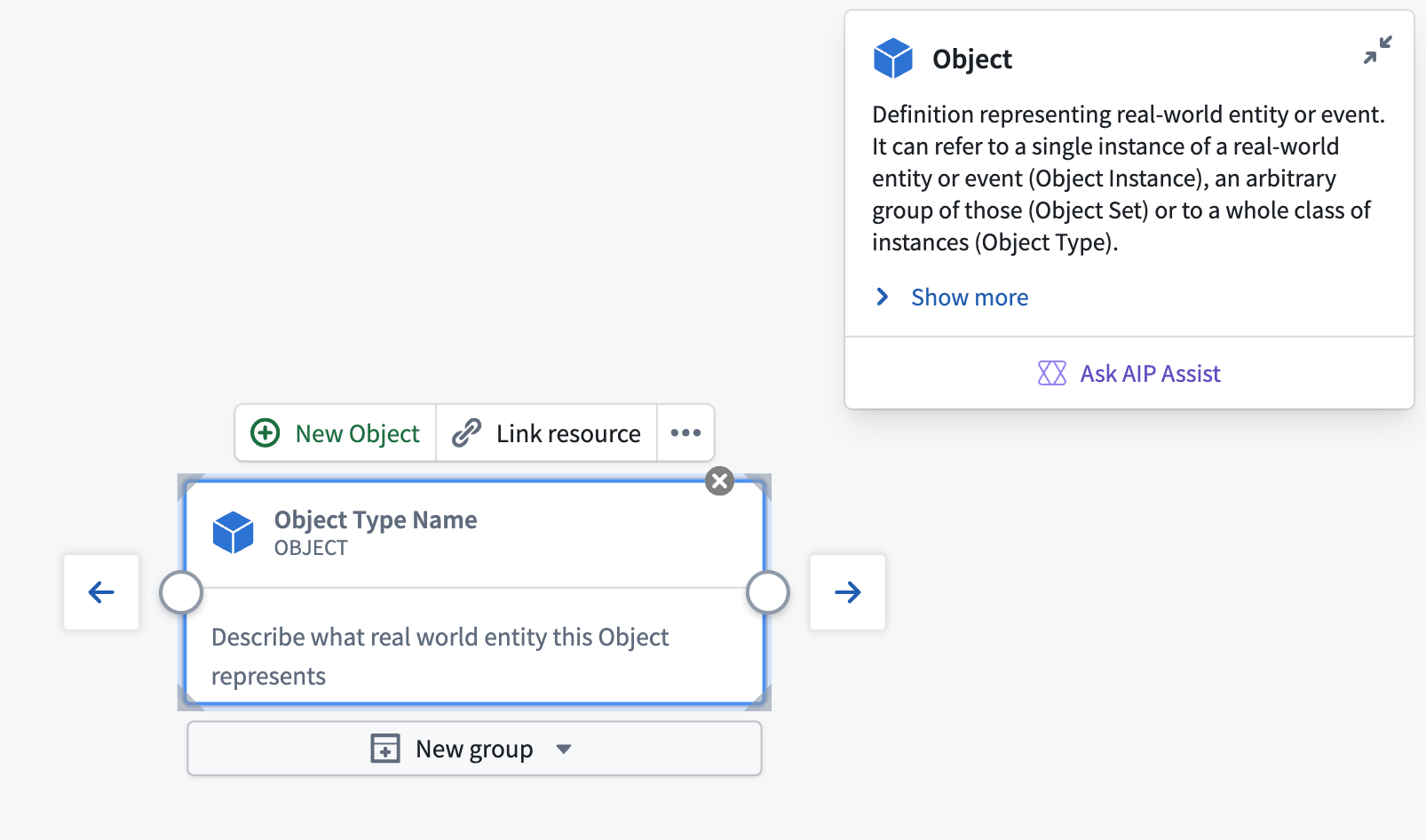

노드 오른쪽 위 카드는 구성요소 이름과 아이콘, 짧은 설명, Show more의 상세 기능 및 사용 사례를 보여 줍니다. 문서 링크는 새 탭으로 열리고 AIP가 활성화되면 Ask Assist로 질문할 수 있습니다. 최소화하면 정보 아이콘이 남고 다시 누르면 펼쳐집니다.
연결과 레이블
원본 노드에 마우스를 올리고 오른쪽 출력 손잡이를 대상의 왼쪽 입력 손잡이로 끌어 연결합니다. 간선은 데이터 이동, 의존성이나 관계를 나타냅니다.
간선을 선택한 뒤 Backspace/Delete 또는 오른쪽 클릭의 Delete Edge로 삭제합니다. 레이블을 선택하고 Click to Edit에 내용을 입력한 뒤 캔버스의 다른 곳을 눌러 반영하고 Save합니다. 전체 레이블 표시 여부는 캔버스 도구에서 바꿉니다.
그룹 관리

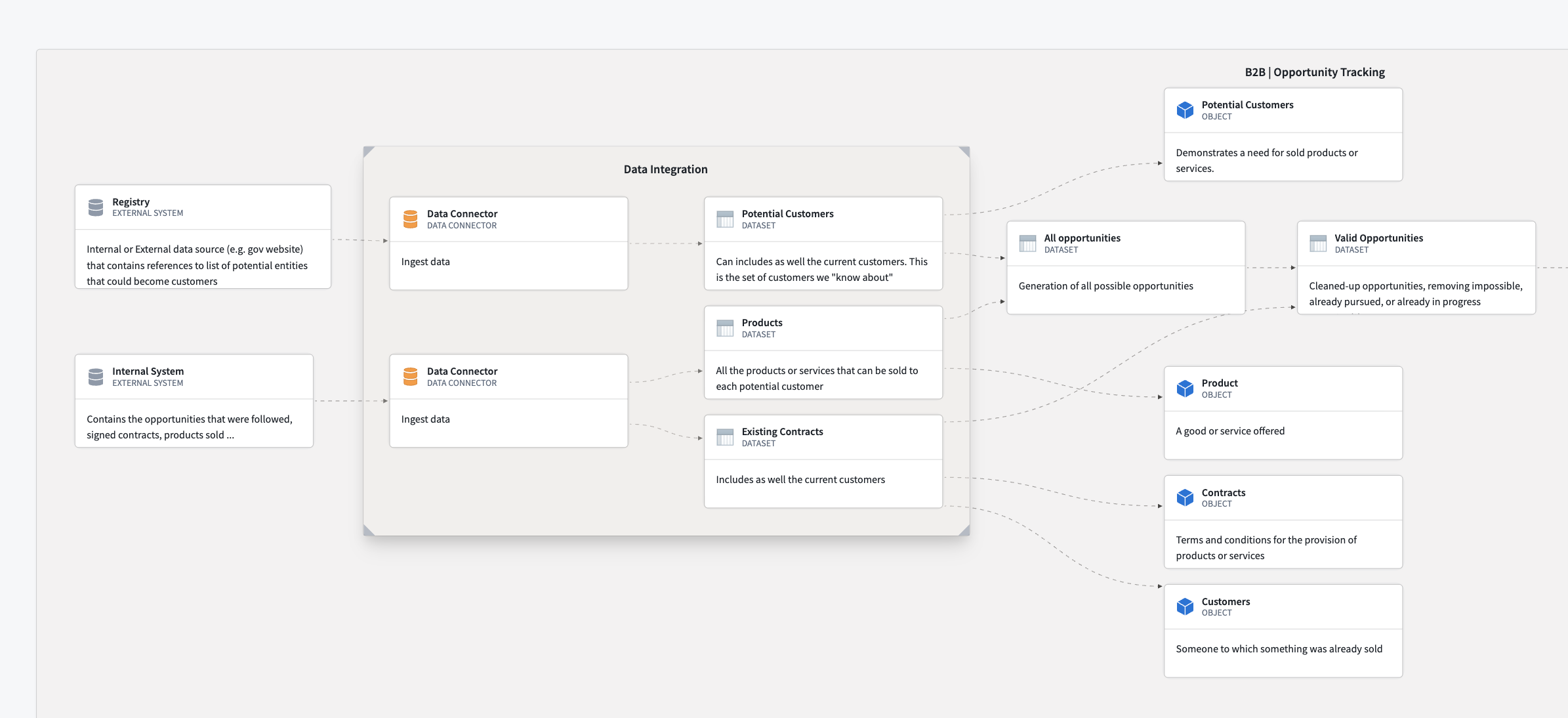

Cmd/Ctrl을 누른 채 노드를 하나씩 선택하거나 Shift를 누르고 선택 상자를 끕니다. Group 버튼 또는 오른쪽 클릭의 Group으로 묶습니다. 노드를 그룹 안으로 끌어 넣으면 추가되고 밖으로 빼면 그룹에서만 빠져 캔버스에는 남습니다. 그룹 컨테이너를 이동하면 구성 노드의 상대 위치를 유지합니다. 그룹 안에 하위 그룹을 둘 수도 있습니다.
캔버스 제어

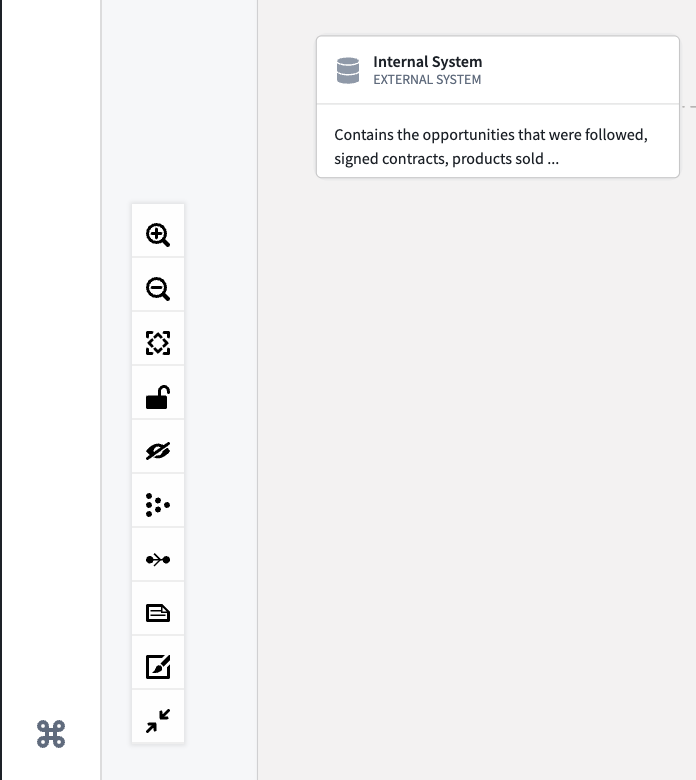

왼쪽 아래 도구에서 확대/축소, Fit all nodes into view, Lock diagram, 배경 점, 자동 배치, 간선 흐름 애니메이션, 간선 레이블과 유효성 음영 표시, 노드 정보 최소화/최대화를 조정합니다.
잠그면 실수로 편집하지 않게 읽기 전용으로 전환하지만 이동과 확대는 가능합니다. 자동 배치는 간격과 간선 교차를 조정하는 출발점이며 복잡한 구조에는 수동 정리가 필요할 수 있습니다.
Graph Settings에서 Mini-map을 켜면 오른쪽 아래에 전체 그림과 현재 위치가 표시됩니다. 미니맵을 선택하여 위치를 이동합니다. 빈 캔버스를 끌거나 Pan mode로 이동하고 마우스 휠, 트랙패드 또는 버튼으로 확대합니다.
노드와 객체 탐색

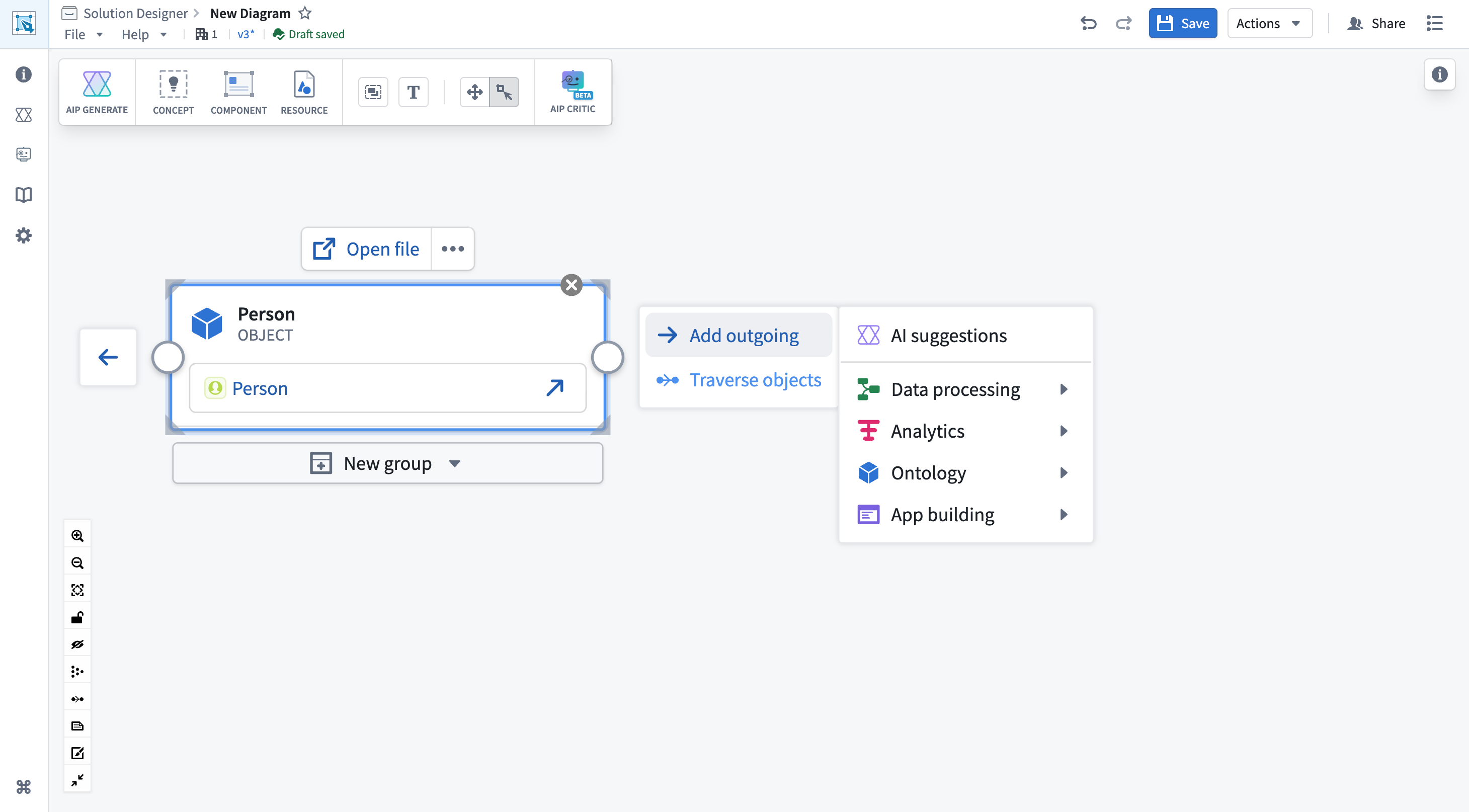

노드 선택 시 오른쪽 Node traversal에서 연결된 노드 목록을 봅니다. 목록의 노드를 선택하면 그 위치로 이동하여 데이터 경로를 따라갈 수 있습니다.
객체 유형에 연결된 노드는 Object traversal에서 온톨로지 링크 유형과 관련 객체 유형을 보여 줍니다. 관계를 선택하여 Create traversal하면 관련 유형 노드를 캔버스에 추가합니다.
노드 오른쪽 클릭은 색상, 그룹과 삭제를, 빈 캔버스 오른쪽 클릭은 Add Comment, Add Empty group과 자동 배치를 제공합니다.
