Solution Designer 화면과 탐색

상단 탐색 모음에는 이름, 저장 상태, Save, Actions와 실행 취소/다시 실행이 있습니다. 왼쪽 위 도구 모음에서 노드를 추가하고 가운데 캔버스에서 배치합니다. 노드를 선택하면 그 위에 노드 도구가 나타납니다. 왼쪽 아래는 확대 및 보기 제어이고 왼쪽 사이드바는 정보, AI 도우미, 참조와 설정을 엽니다.

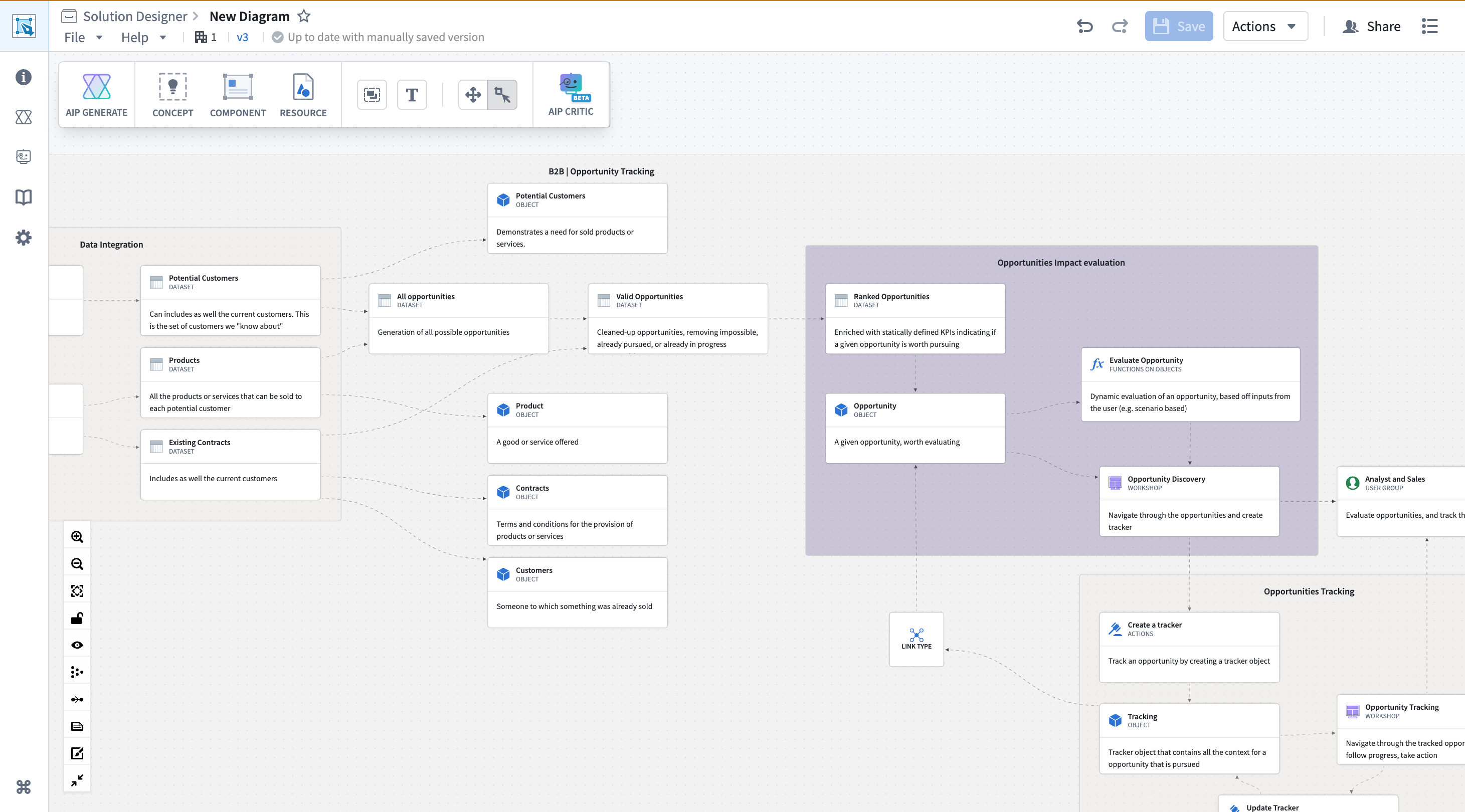

탐색 모음, 노드 도구, 캔버스와 사이드바 구성

이름, 저장과 버전

왼쪽 위 파일 경로에서 이름을 편집합니다. Up to date with manually saved version, Saved 2m ago 같은 자동 저장 상태를 확인하고 필요하면 Save로 수동 저장합니다. 실행 취소와 다시 실행으로 편집 이력을 이동합니다.

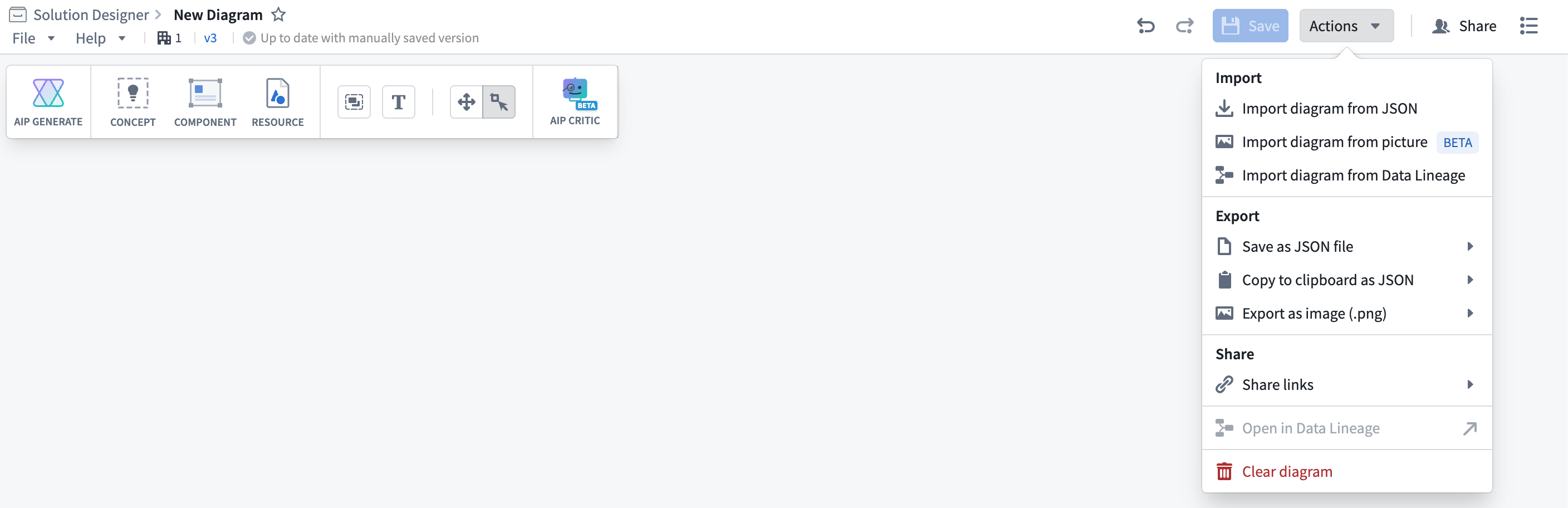

이름, 자동 저장 상태, Save와 Actions

자동 및 수동 저장마다 시각이 있는 새 버전을 만듭니다. 저장 상태 왼쪽 v{N} 아이콘의 Versions에서 시각, 작성자와 변경 미리보기를 확인합니다. ... > Restore to this version은 과거 상태를 새 버전으로 복원하며 기존 이력을 삭제하지 않습니다.

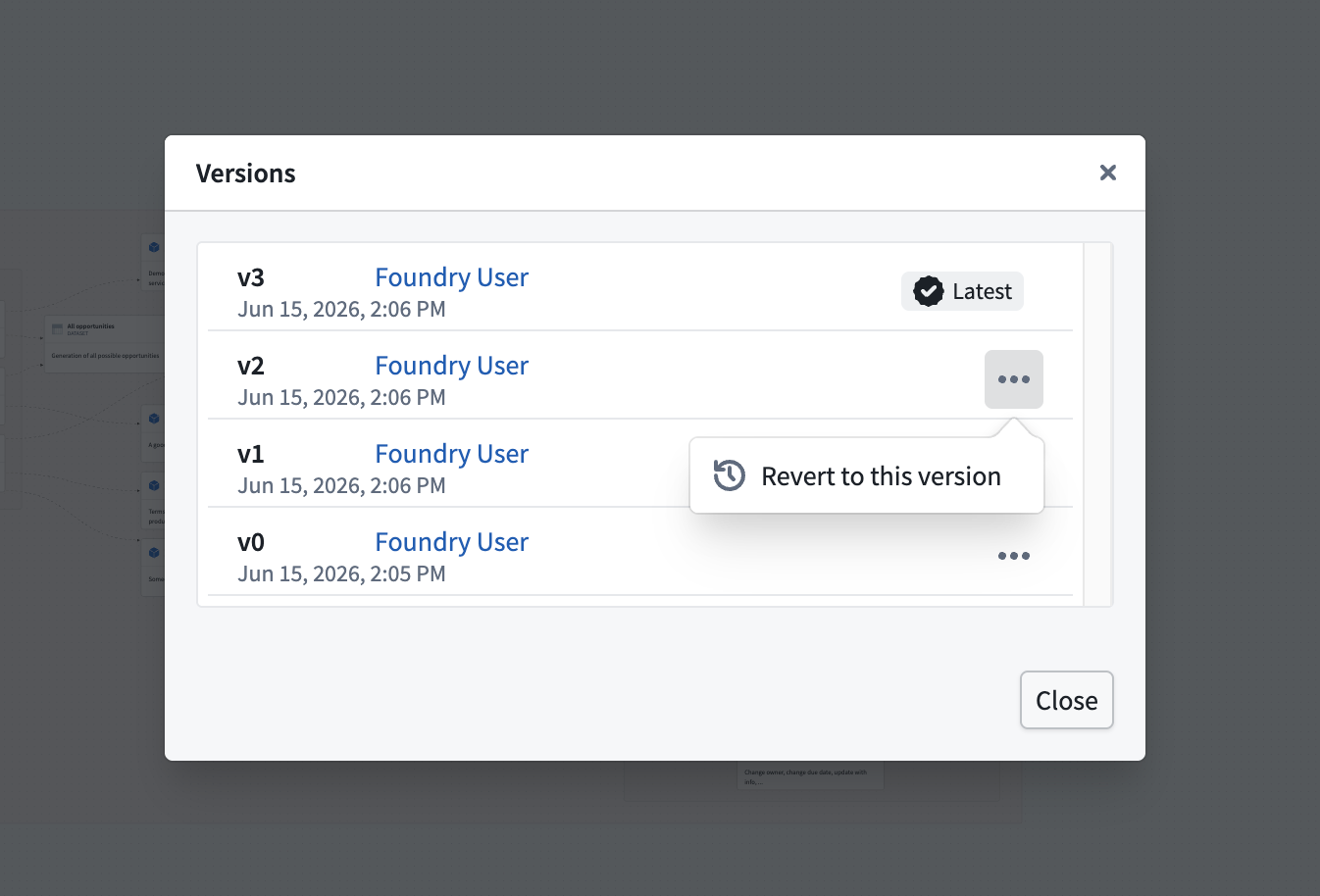

저장 버전 목록과 이전 상태 복원

Actions

Import diagram은 JSON, 이미지 또는 Data Lineage에서 가져옵니다. 이미지에는 손으로 그린 그림이나 화이트보드를 AI 시각 모델로 편집 가능한 다이어그램으로 바꾸는 경로가 있습니다. Export diagram은 전체 또는 선택 노드를 JSON으로 저장/복사하거나 2배 확대 렌더링한 고해상도 PNG로 내보냅니다.

내보내기는 다이어그램 편집 권한이 필요하며 읽기 전용 열람자는 사용할 수 없습니다. Actions에는 공유, 비우기와 리소스가 포함된 다이어그램을 Data Lineage에서 여는 기능도 있습니다.

다이어그램 도구

도구	용도
AIP Generate	AIP 활성 시 업무 계획 생성 시작.
Concept	나중에 구현할 추상 개념 노드 추가.
Component	플랫폼 앱 및 구성요소 선택기. 단축키는 Cmd/Ctrl+B.
Resource	실제 Foundry 리소스와 연결된 노드 추가.
Group	노드를 정리할 빈 그룹 추가.
Text	주석 텍스트 추가.
AIP Critic	AIP 활성 시 다이어그램 검토 열기.
Pan mode	편집과 읽기 전용 이동 모드 전환.

사이드바와 참조

사이드바 패널은 접거나 크기를 바꿀 수 있습니다. Diagram Information에는 설명과 문서/실습 링크가 있고 Architect, Critic, Reference Diagrams, Graph Settings를 각각 엽니다.

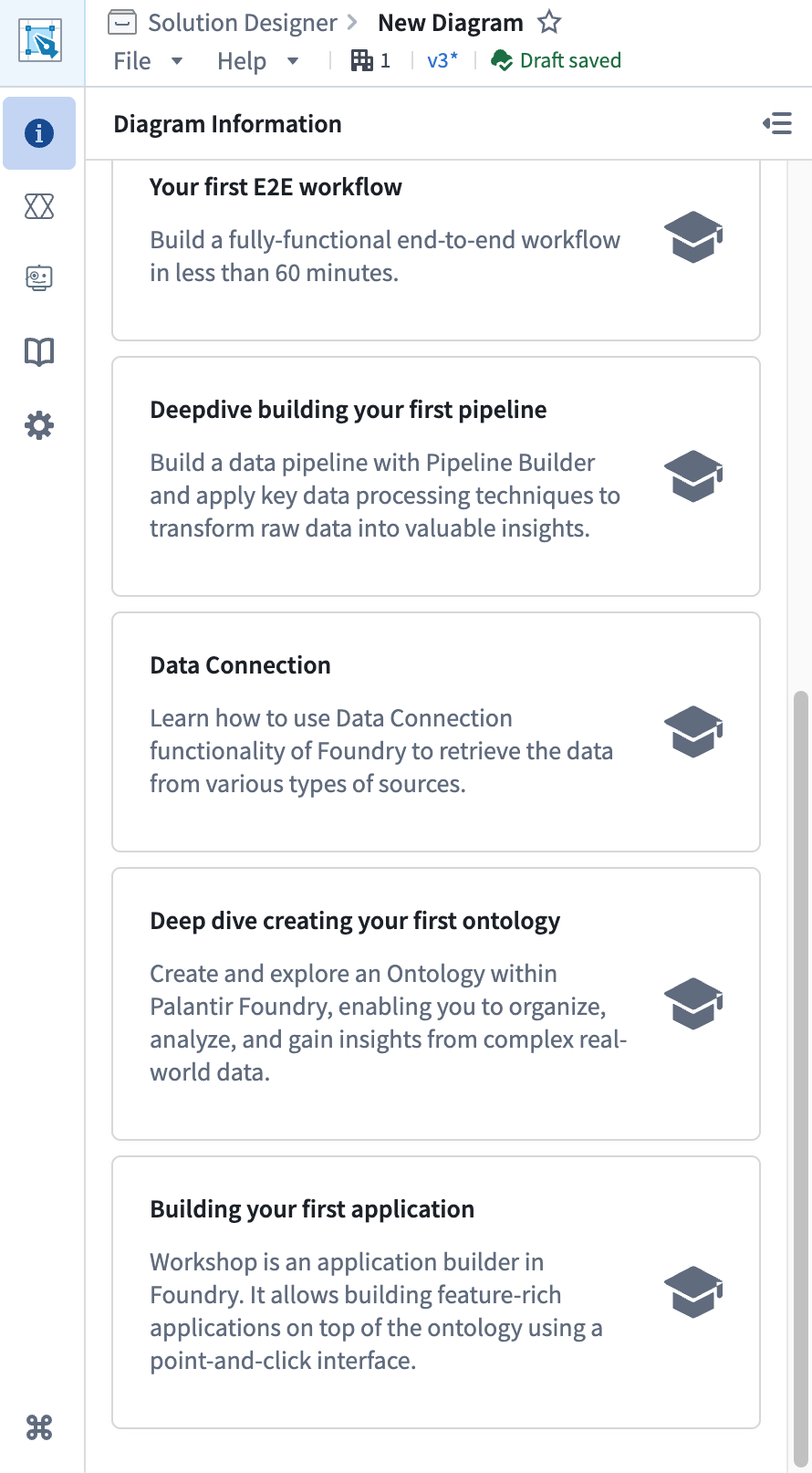

왼쪽 사이드바 패널 선택

Reference Diagrams는 업종, 기술과 업무 패턴을 분류합니다. 키워드 검색과 미리보기 후 새 다이어그램으로 만들거나 현재 그림에 추가하거나 덮어쓸 수 있습니다.

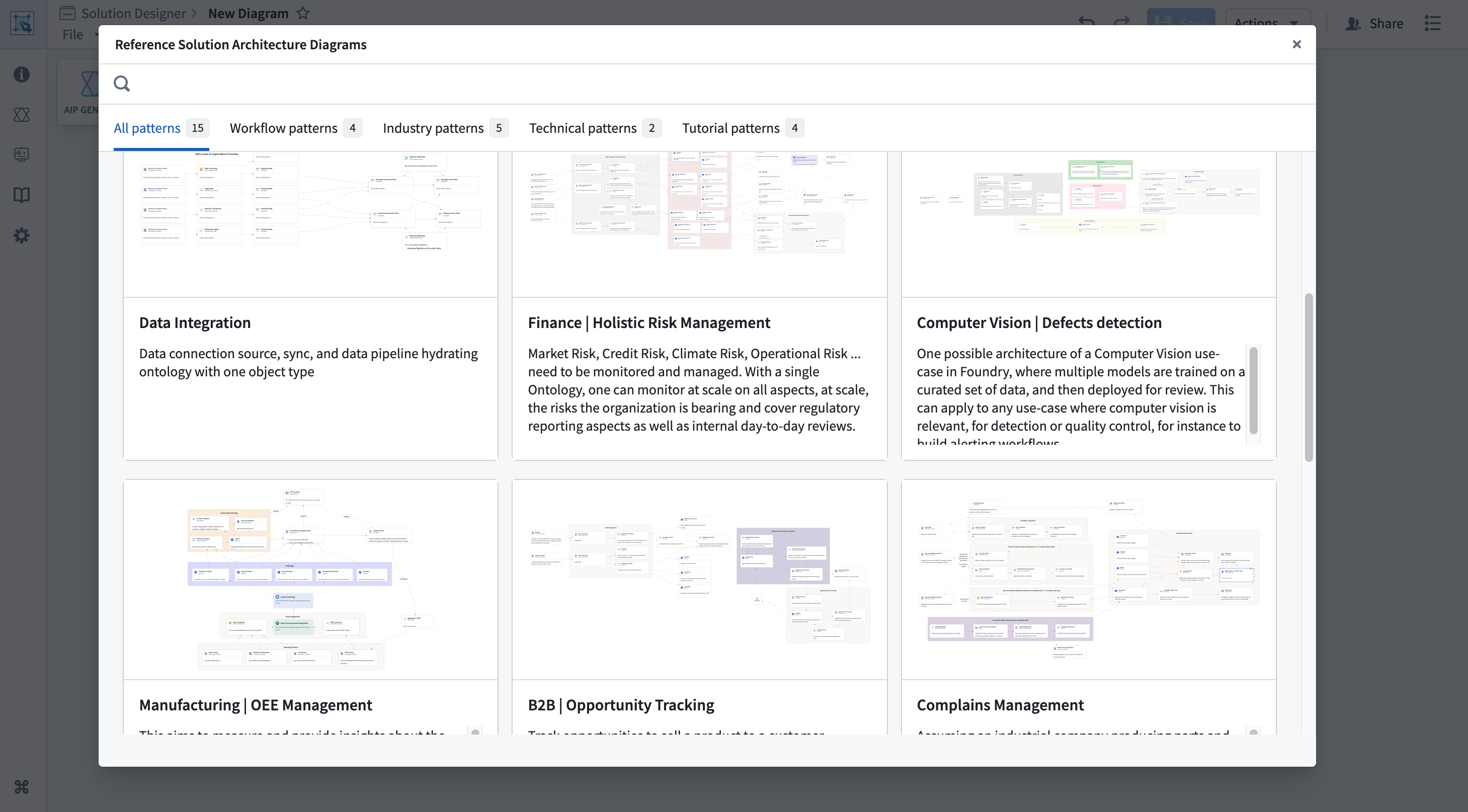

참조 패턴 검색과 미리보기

Graph Settings는 간선 표시, 미니맵, 배경 격자, 이동 모드, 아이콘 표시와 AIP 기능을 설정합니다. 설정은 해당 다이어그램에 로컬로 저장됩니다.

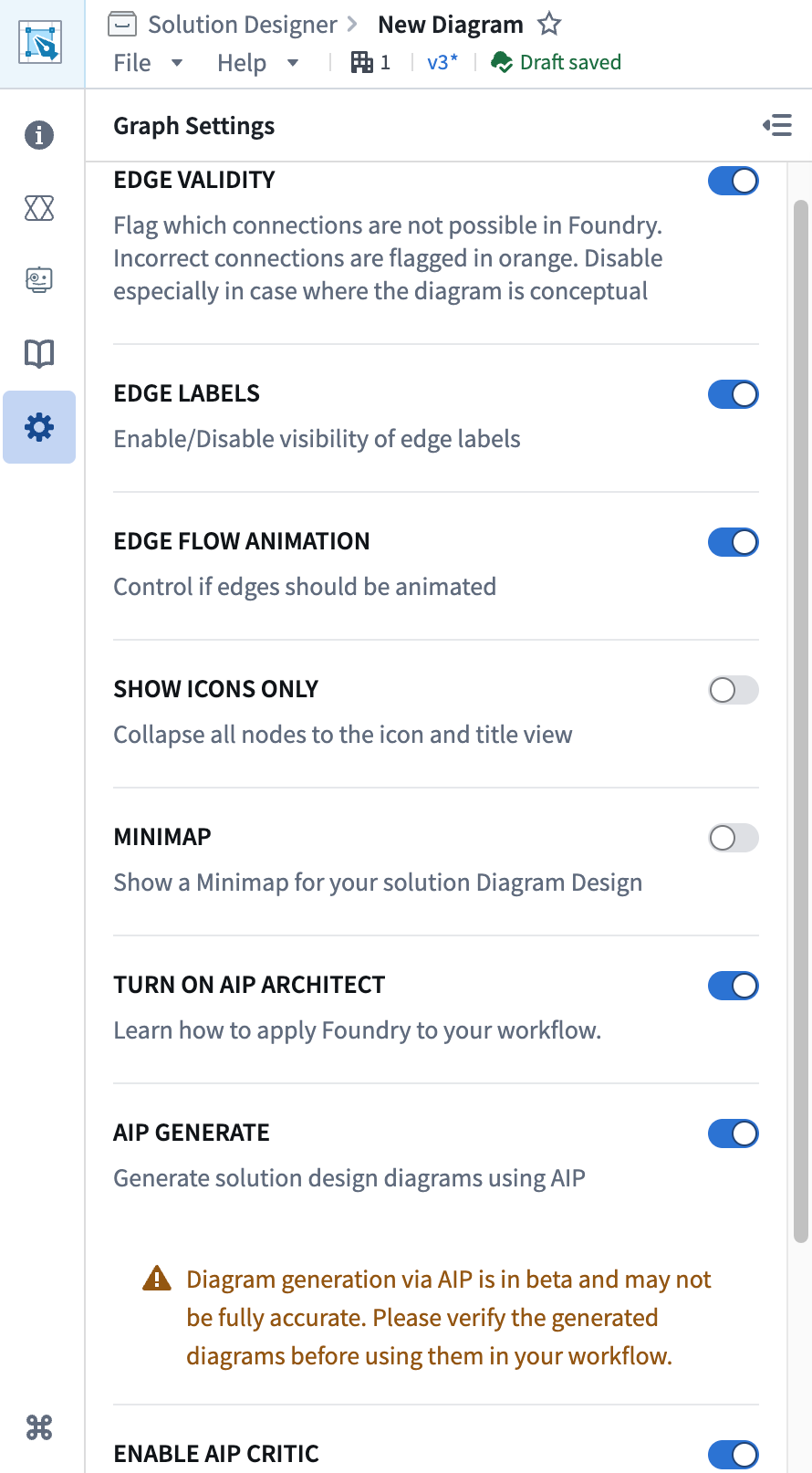

간선, 캔버스와 AIP 표시 설정

단축키와 URL

단축키	동작
Cmd/Ctrl+B	구성요소 선택기.
Shift+클릭 또는 드래그	여러 노드 선택.
Backspace 또는 Delete	선택 노드나 연결 삭제.
Cmd/Ctrl+C, Cmd/Ctrl+V	노드 복사 및 붙여 넣기.
Cmd/Ctrl+Z	실행 취소.
Cmd/Ctrl+Y 또는 Cmd/Ctrl+Shift+Z	다시 실행.

viewer=true는 읽기 전용 보기와 이동 모드로 엽니다. focusRID=<resource-id>는 해당 리소스 RID의 노드로 중심과 확대 수준을 맞춥니다. 다음 주소의 호스트와 RID는 사용하는 환경의 값으로 치환합니다.

https://{FOUNDRY_URL}/workspace/solution-designer/<diagram-rid>?viewer=true

보기 전용 URL과 실제 리소스 접근 권한은 별도로 적용됩니다.
