첫 데이터 통합 다이어그램 만들기

이 실습은 외부 시스템에서 데이터를 가져와 변환하고 온톨로지를 거쳐 Workshop 사용자에게 제공하는 가상의 구조를 만듭니다. 다이어그램 작성은 실제 소스 연결이나 데이터 파이프라인 배포를 수행하는 작업과 구분됩니다.

구성요소 배치

Solution Designer 홈의 New diagram으로 빈 캔버스를 엽니다. 기존 Data Lineage나 참조 패턴에서 시작할 수도 있습니다.

Component 또는 Cmd/Ctrl+B를 누르고 External system 범주의 Data Store나 File Store를 추가합니다. 다시 선택기에서 Data sourcing의 Data Connector 또는 Data Connection Agent를 추가합니다. 외부 노드의 오른쪽 손잡이를 수집 노드의 왼쪽 손잡이로 끌어 연결합니다.

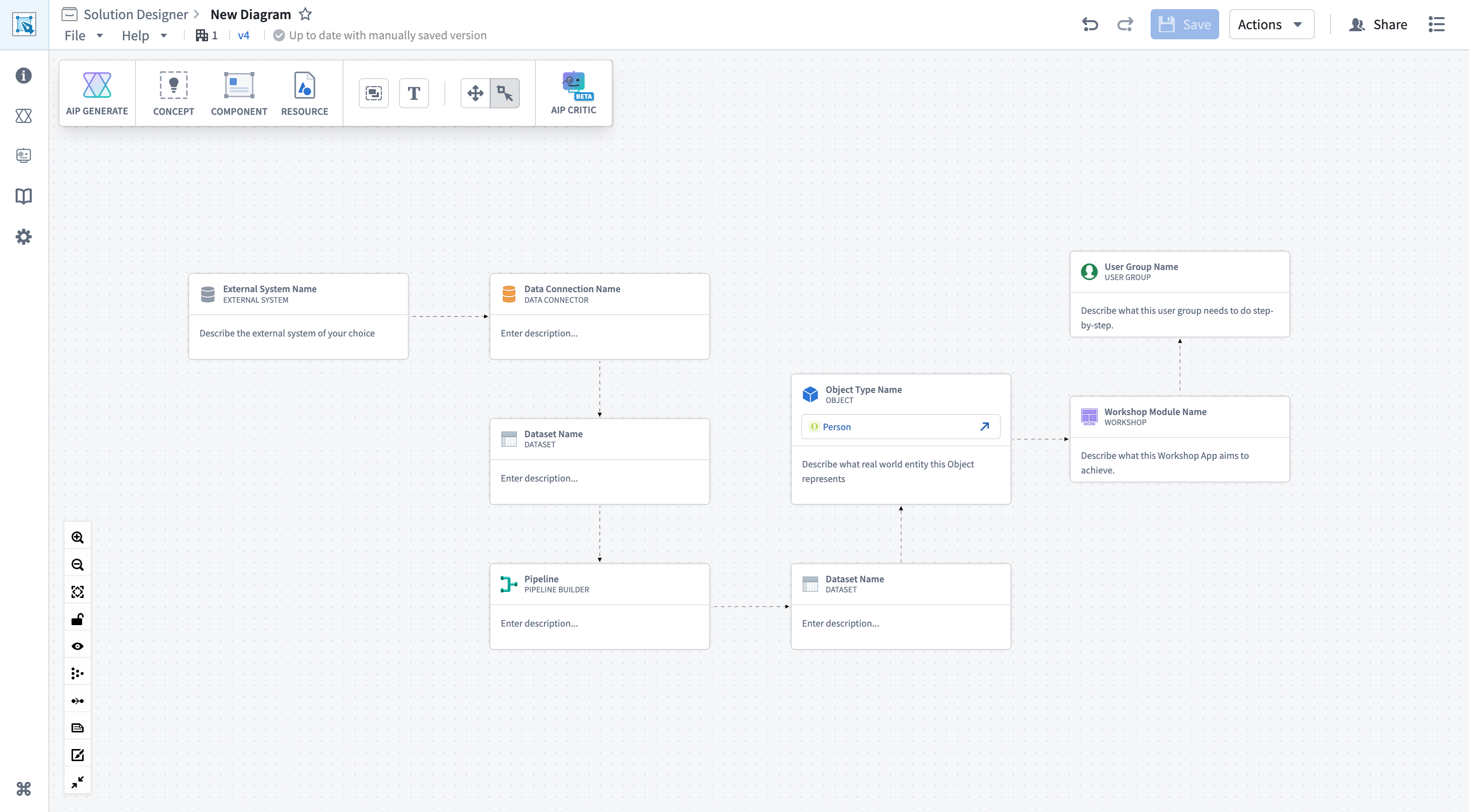

다음 노드를 순서대로 추가하여 연결합니다.

1. 수집된 자료를 나타내는 Dataset.
2. 데이터 변환을 나타내는 Pipeline Builder.
3. 변환 결과를 나타내는 두 번째 Dataset.
4. Resource > New object node에서 선택한 온톨로지 객체 유형. 아직 특정 유형이 없으면 연결하지 않은 일반 객체 노드로 나타낼 수도 있습니다.
5. 사용자 앱인 Workshop.
6. 사용자 그룹과 수행할 업무를 나타내는 User Group.

그룹과 설명

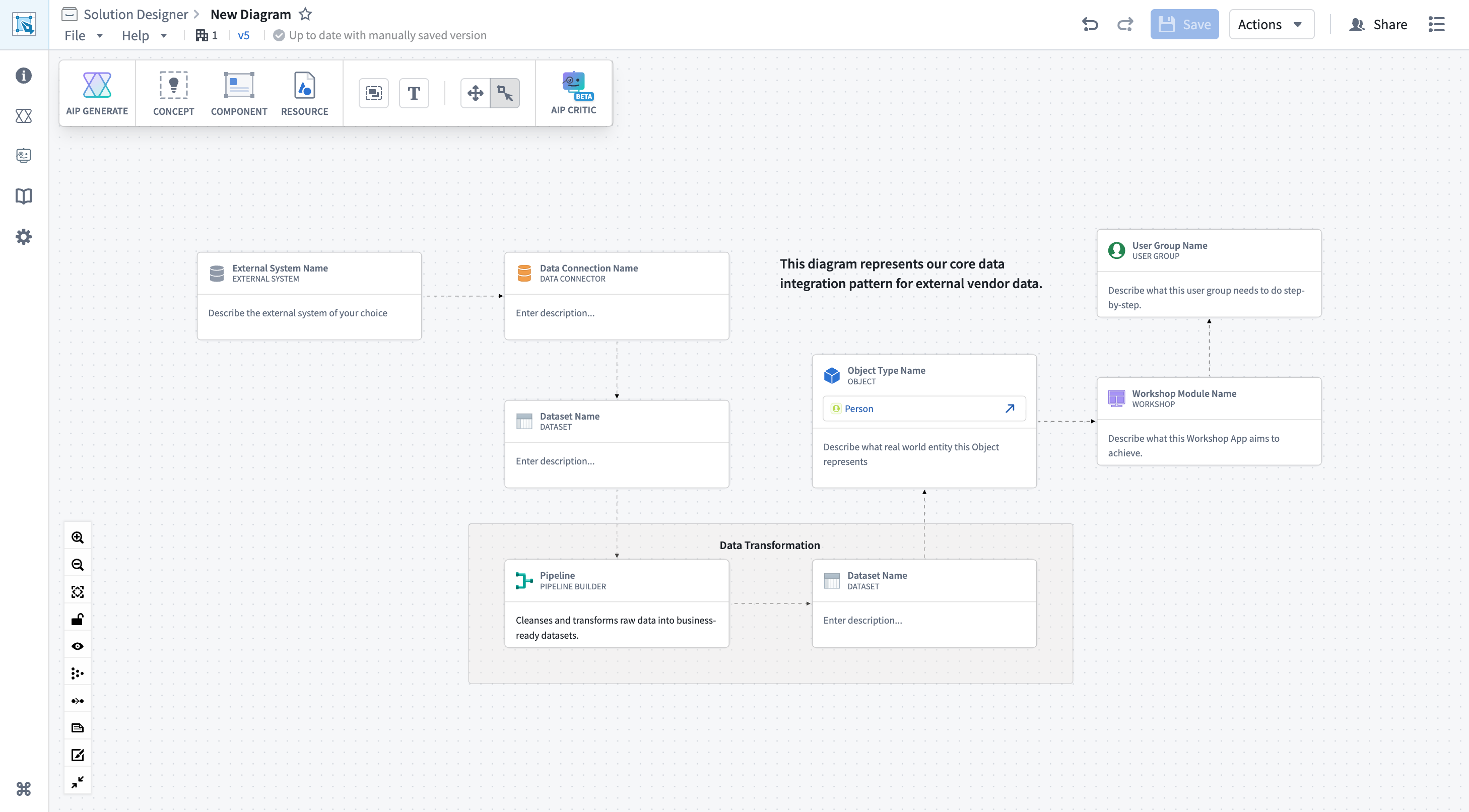

Cmd(macOS) 또는 Ctrl(Windows)을 누르고 Pipeline Builder 및 그 뒤의 결과 Dataset을 선택합니다. 두 노드의 강조 테두리를 확인하고 Add Text node 왼쪽의 Group을 누릅니다. 그룹을 선택하여 이름을 Data Transformation 같은 설명용 이름으로 바꾸고 밖을 클릭한 뒤 저장합니다.

Pipeline Builder의 Enter description에 원시 데이터를 업무용 데이터셋으로 정제 및 변환한다는 설명을 적습니다. 다른 주요 노드에도 역할을 적을 수 있습니다.

Add Text node로 일반 주석을 추가하고 Double click to edit에서 외부 공급업체 데이터의 통합 패턴이라는 설명을 입력합니다. 주석은 그림 위쪽 등 적절한 위치로 옮깁니다.

저장과 확장

머리글 Save를 누릅니다. 첫 저장 대화상자에서 First Diagram 같은 파일 이름과 위치를 정하고 저장합니다. 이후 변경은 자동 저장되며 머리글 Draft saved에서 초안 정보를 볼 수 있습니다.

Reference Diagrams에서 업종 및 기술 패턴을 찾아 추가하거나 Link resource로 실제 데이터셋, 파이프라인과 앱을 연결할 수 있습니다. AIP Architect로 초기 계획을 만들고 AIP Critic으로 검토합니다. Graph Settings에서 아이콘만 표시하거나 간선 애니메이션 등 보기를 바꿀 수 있습니다.

처음에는 주요 기능을 개념적으로 정하고 데이터 수집, 처리, 앱 등의 그룹으로 나눕니다. 왼쪽부터 원천, 수집, 처리, 온톨로지, 앱, 사용자 순서로 정리하면 경로를 따라가기 쉽습니다. 구체적인 리소스는 설계가 명확해질 때 연결합니다.
