Notepad의 그래프, 설계도와 지도
+ Widget 또는 문단의 / 메뉴에서 위젯을 추가하고 표시할 리소스를 고릅니다.
Vertex graph
Widget Properties의 Vertex graph에서 표시할 Vertex 그래프를 선택합니다.
내용은 읽기 전용이므로 문서 안에서 그래프를 수정할 수 없습니다. 다만 다음 상호작용은 사용할 수 있습니다.
| 위치 | 컨트롤 |
|---|---|
| 왼쪽 위 | Selection panel로 선택 객체의 상세 확인 |
| 왼쪽 위 | Info panel로 그래프 레이어 요약 확인 |
| 왼쪽 아래 | Export as PNG로 그래프 이미지 다운로드 |
| 왼쪽 아래 | Open in Vertex로 원본 앱 열기 |
| 왼쪽 아래 | Zoom to fit으로 전체 그래프 맞추기 |
| 왼쪽 아래 | Zoom in/zoom out으로 확대 및 축소 |
| 그래프 영역 | 클릭하여 드래그하는 패닝 |
Notepad를 PDF로 내보낼 때 패닝, 확대와 선택 상태는 보존하지 않습니다.

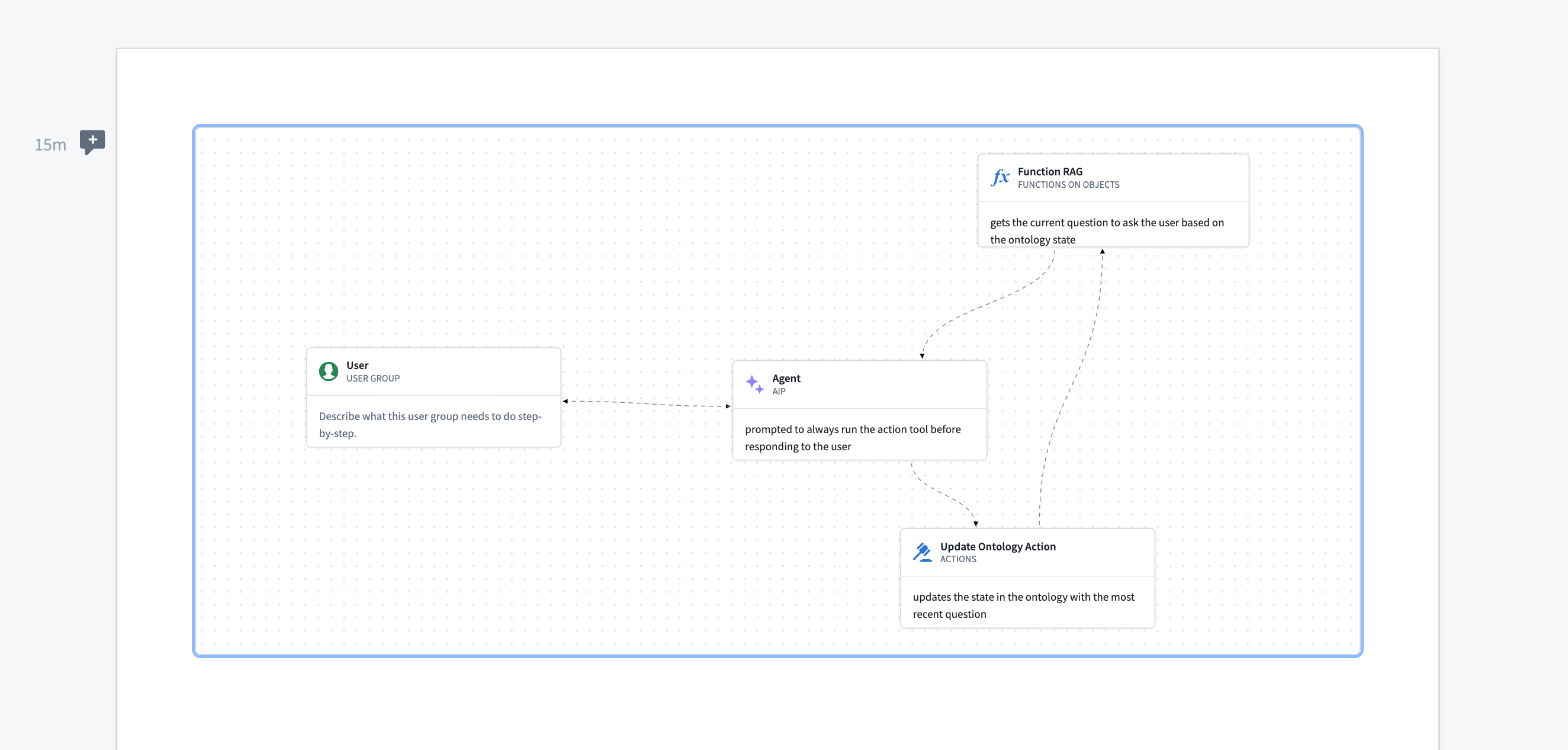

Solution Designer Diagram
Solution design에서 표시할 설계도를 선택합니다.
이 위젯은 보기 전용입니다. 설계도 내용은 Solution Designer 앱에서 수정해야 합니다.

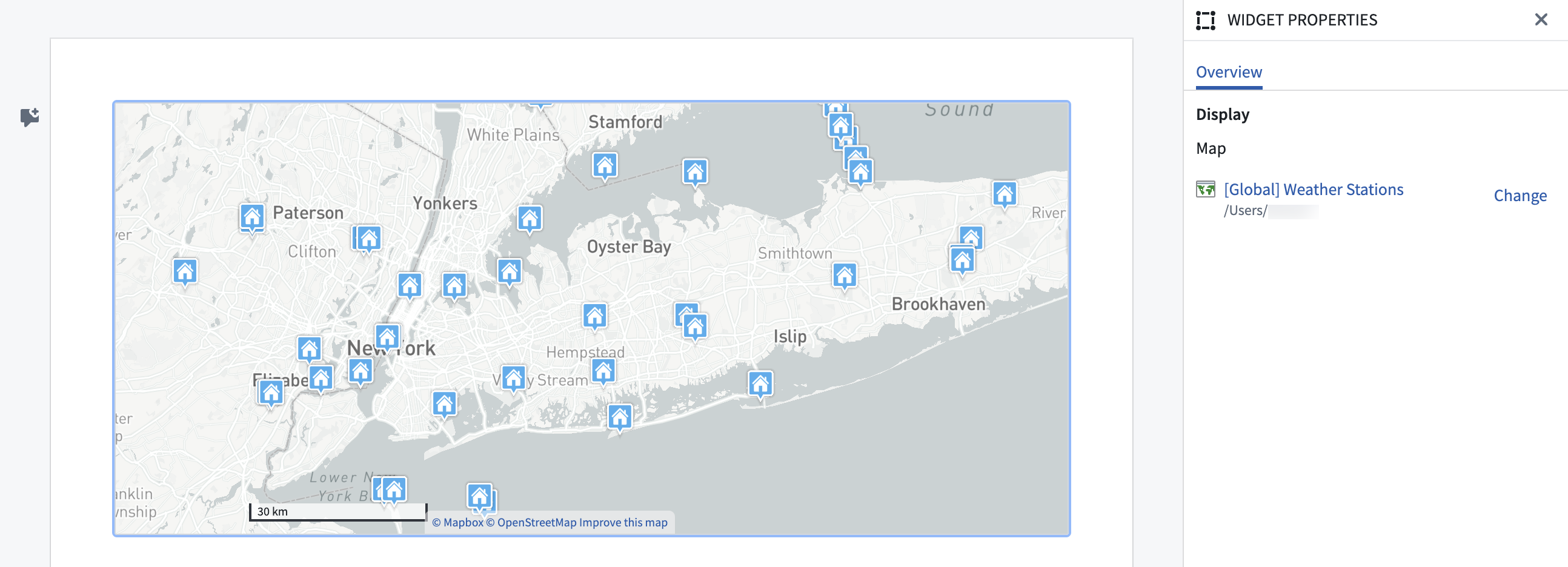

Map
Map 속성에서 지도 또는 지도 템플릿을 선택합니다. 브라우저 자원 제약 때문에 문서 하나에 임베드할 수 있는 Map 위젯은 최대 네 개입니다.

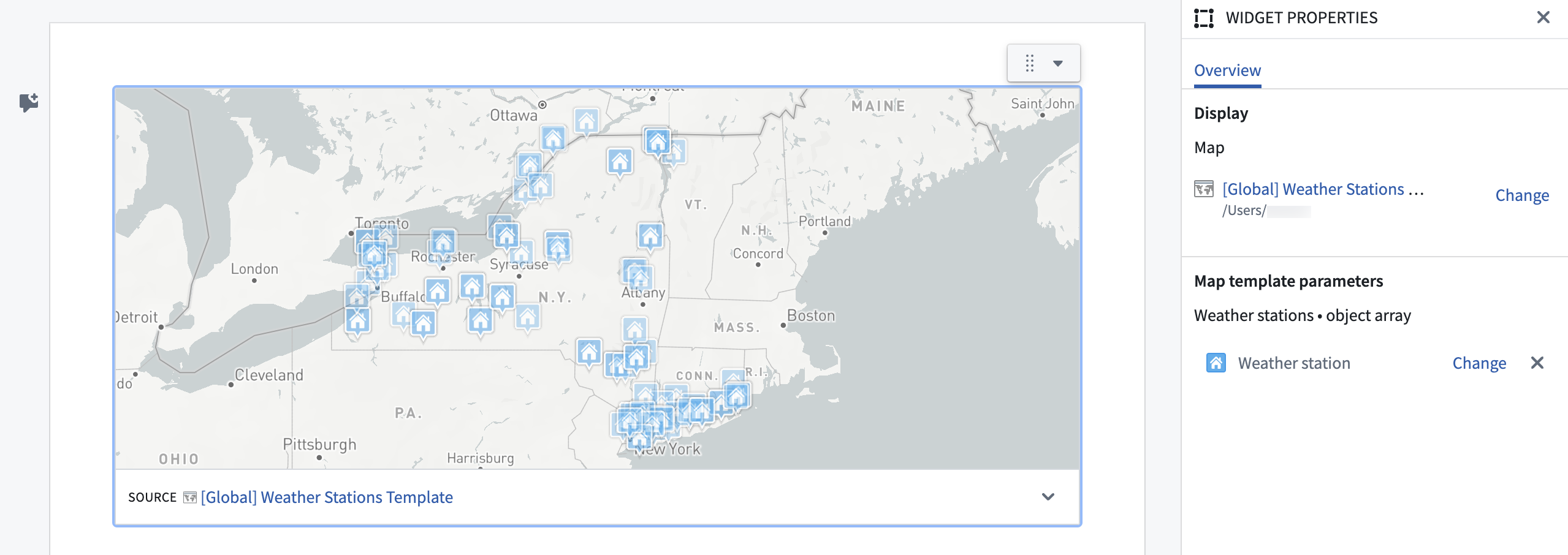

지도 템플릿 입력
지도 템플릿을 넣을 때는 Map template parameters를 선택적으로 구성할 수 있습니다.
- 일반 Notepad 문서에서는 매개변수에 고정값을 지정하여 지도 보기를 만듭니다.
- Notepad 템플릿에서는 해당 문서 템플릿 입력을 지도 템플릿 입력에 연결합니다. 문서 생성 시 전달한 값이 지도 템플릿의 매개변수를 덮어씁니다.
