그래프에서 카드 의존 관계 구성

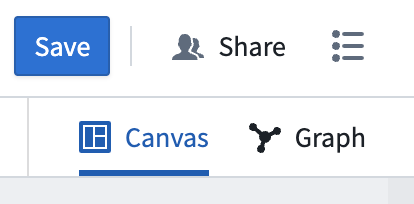

그래프 모드는 카드를 노드로, 입력과 출력을 링크로 표시합니다. 기본 배치는 왼쪽에서 오른쪽으로 이어져 데이터가 어떤 계산을 거치는지 추적하기 쉽습니다. 오른쪽 위 전환 버튼으로 캔버스와 오가며 설정에서 기본 표시 모드를 선택할 수 있습니다.
노드와 미리보기

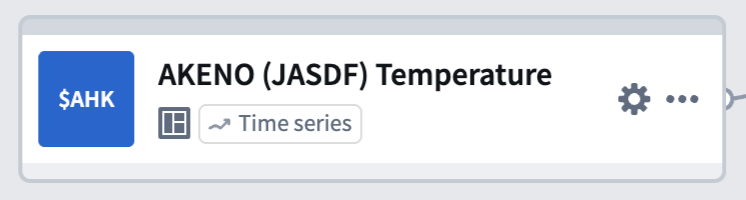

작은 노드에는 제목, 식별자와 유형이 표시됩니다. More actions나 오른쪽 클릭 메뉴에서 입력 설정, 캔버스 배치와 삭제 등의 작업을 선택합니다.

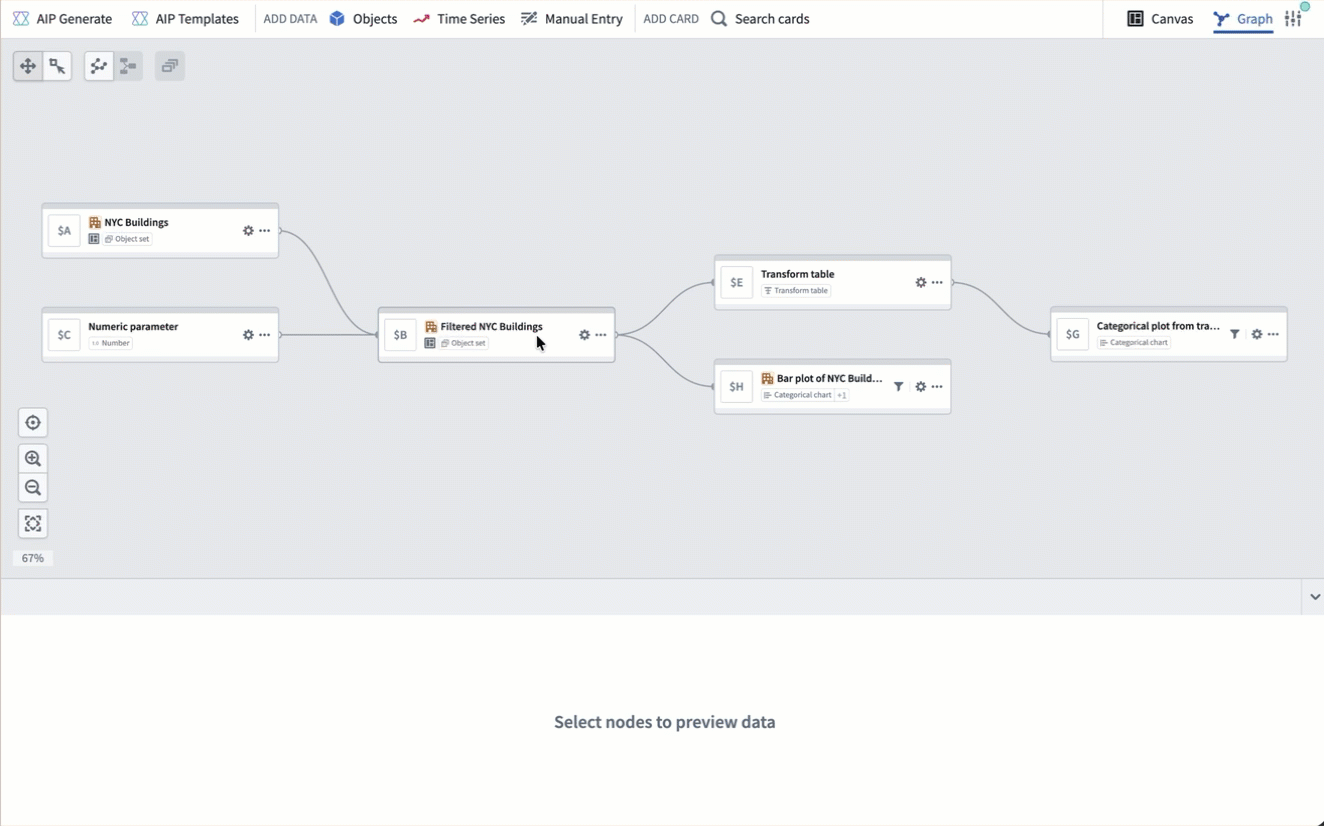

카드 출력은 화면 아래 Preview panel에 표시합니다. 노드를 선택하면 미리보기가 열리며 고정하면 다른 노드를 선택해도 유지됩니다. 화면을 나누어 두 미리보기를 나란히 비교할 수도 있습니다.
캔버스 배치와 분리
그래프에서 만든 카드는 캔버스에 자동으로 놓이지 않습니다. 노드 메뉴에서 캔버스에 추가하거나 배치에서 제거할 수 있습니다. 캔버스에서도 카드를 분석에 남긴 채 배치만 제거할 수 있습니다. 캔버스의 삭제 선택에서 논리 삭제와 배치 제거를 구분합니다.
카드 삭제
다른 카드의 입력으로 쓰이는 노드를 삭제하면 다음 선택을 제공합니다.
| 선택 | 결과 |
|---|---|
| Delete and remove from downstream cards | 현재 카드를 분석에서 삭제하고 하위 카드의 해당 입력을 비움. 하위 카드가 오류 상태가 될 수 있음 |
| Delete this card and all descendants | 현재 카드와 그에 의존하는 하위 카드를 모두 삭제 |
두 번째 선택은 그래프의 계산 가지 전체를 제거할 때 사용합니다.
의존 관계에 집중
캔버스 카드의 More actions에는 다음 두 경로가 있습니다.
- View in graph는 전체 그래프를 유지하면서 선택한 카드가 중앙에 오도록 전환합니다.

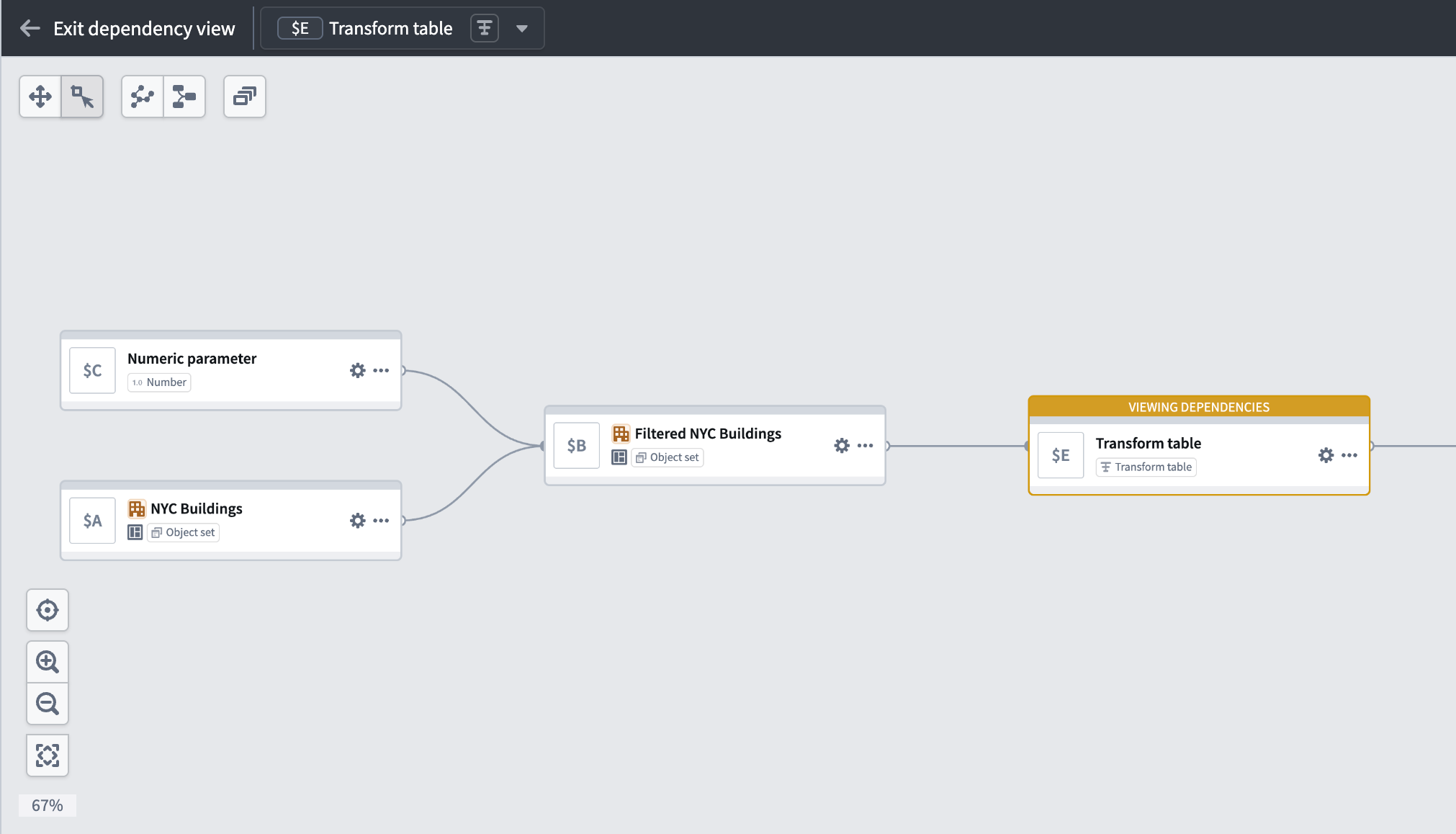

- View dependencies in graph는 선택한 카드와 그 상위 및 하위 의존 관계만 표시합니다.
그래프의 노드를 오른쪽 클릭하고 View dependencies를 선택해도 의존 관계 보기를 엽니다. 전체 그래프로 돌아가려면 왼쪽 위 Exit dependency view를 선택합니다.
노드 조작
| 조작 | 동작 |
|---|---|
| 한 번 선택 | 노드를 강조하고 미리보기 표시 |
| 두 번 클릭 | 노드로 확대 및 중앙 정렬하고 오른쪽 편집기 열기. 지원하는 카드에는 다음 작업 메뉴 표시 |
| 오른쪽 클릭 | 의존 관계 보기, 숨김, 캔버스 배치와 색상 그룹 등의 메뉴 |
| Selection mode에서 배경 드래그 | 여러 노드 선택 |
그래프에서 입력 선택
노드 편집기를 열고 입력 필드를 선택하면 입력으로 사용할 수 있는 노드가 그래프에서 강조됩니다. 강조된 노드를 선택하여 입력을 연결합니다. 큰 분석에서 긴 목록을 찾는 대신 주변 노드를 직접 선택할 수 있습니다.
여러 노드 작업
Selection mode에서 여러 노드를 선택하면 그래프 탐색 도구 모음에 일괄 작업이 나타납니다.
| 작업 | 기능 |
|---|---|
| Color nodes | 선택한 노드에 색상 그룹 지정 |
| Hide | 분석에는 유지하면서 화면에서 숨김 |
| Canvas organization | 캔버스에 추가, 다른 캔버스로 이동 또는 배치 제거 |
| Copy to new analysis | 선택한 노드를 복사한 새 분석 생성 |
| Copy to existing analysis | 선택한 노드를 기존 분석에 복사 |
| Delete | 선택한 노드를 분석에서 삭제 |
이동과 확대
노드를 끌어 위치를 조정합니다. Layout nodes를 선택하면 자동 배치로 정리합니다. Panning mode에서는 배경 조작으로 그래프를 이동하고 Selection mode에서는 노드를 선택하거나 선택을 해제합니다.

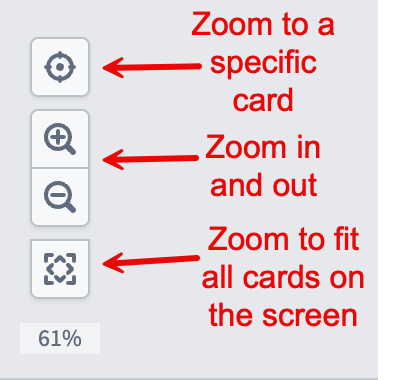

왼쪽 아래 버튼으로 확대, 축소, 전체 노드에 맞추기와 배치 초기화를 수행합니다. 그래프 배경에서 스크롤해도 확대 및 축소할 수 있습니다.
색상 그룹으로 관련 노드를 묶고 그룹을 하나의 노드로 접거나 숨길 수 있습니다. 개별 노드를 숨기거나 유형, 캔버스, 대시보드와 함수 기준으로 필터링하여 필요한 영역을 표시합니다. 불필요한 미리보기 계산을 줄이는 방법은 성능 지침을 참고합니다.
