기준 객체와 선택 행으로 시계열 전환
객체 선택 매개변수로 시계열의 기준 객체를 바꾸면 카드마다 입력을 다시 구성하지 않고 같은 분석을 다른 대상에 적용할 수 있습니다. 온톨로지 관계가 부족하거나 서로 다른 유형을 함께 선택해야 하는 경우에는 수동 입력 표와 행 선택기를 사용할 수 있습니다.
기존 시계열 한꺼번에 매개변수화
설정 패널의 Global Settings에서 Parameterize all data를 선택합니다. 현재 분석에 있는 매개변수화 가능한 시계열마다 객체 선택기를 만들거나 기존 선택기를 재사용합니다. 완료 알림에는 처리한 시계열 수가 표시됩니다. 대상이 없으면 버튼이 비활성화됩니다.
이 버튼은 이미 분석에 있는 시계열에만 적용합니다. 이후 추가할 시계열도 자동으로 매개변수화하려면 같은 Global Settings의 Parameterize added data를 켭니다.

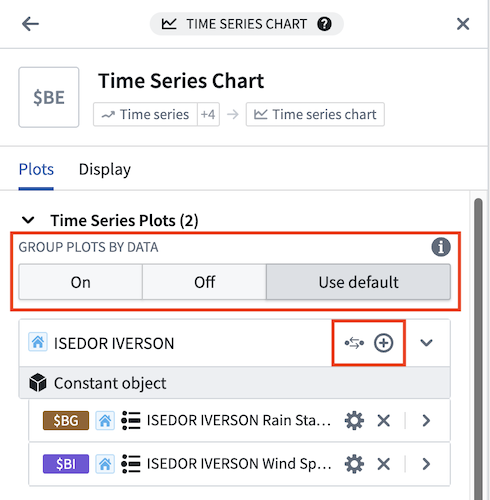

루트 객체별 플롯 그룹
TSP나 센서 객체를 사용하는 온톨로지에서는 관련 루트 객체별로 플롯을 묶을 수 있습니다. 그룹은 차트 편집기와 범례 양쪽에서 관리합니다.
| Group plots by data | 표시 방식 |
|---|---|
| On | 루트 객체 정보와 작업을 가진 그룹 아래 표시. 전역 ID의 알파벳 순서 사용 |
| Off | 그룹 없이 전역 ID의 알파벳 순서로 표시하며 순서를 직접 변경 가능 |
| Use default | 분석 설정의 Time Series axes and legends에 있는 Group plots by data를 따름 |
범례의 Group plots by data와 Ungroup plots로도 전환합니다.
그룹의 객체 작업
관련 시계열 추가
그룹의 Add series from the root object를 선택하면 루트의 TSP와 연결된 센서 객체를 찾아 차트에 추가할 수 있습니다.
객체 선택기로 제어
Control with object selection parameter는 그룹의 직접 객체 참조를 객체 선택 매개변수 참조로 바꿉니다. 같은 루트 객체가 선택된 매개변수가 이미 있으면 재사용하고, 없으면 현재 객체를 기본값으로 가진 새 선택기를 만듭니다.
이미 선택기로 제어하는 그룹에는 View object selection parameter가 표시됩니다. 이를 선택하면 Parameters 패널에서 해당 매개변수를 강조합니다.
기상 관측소 전환 예제

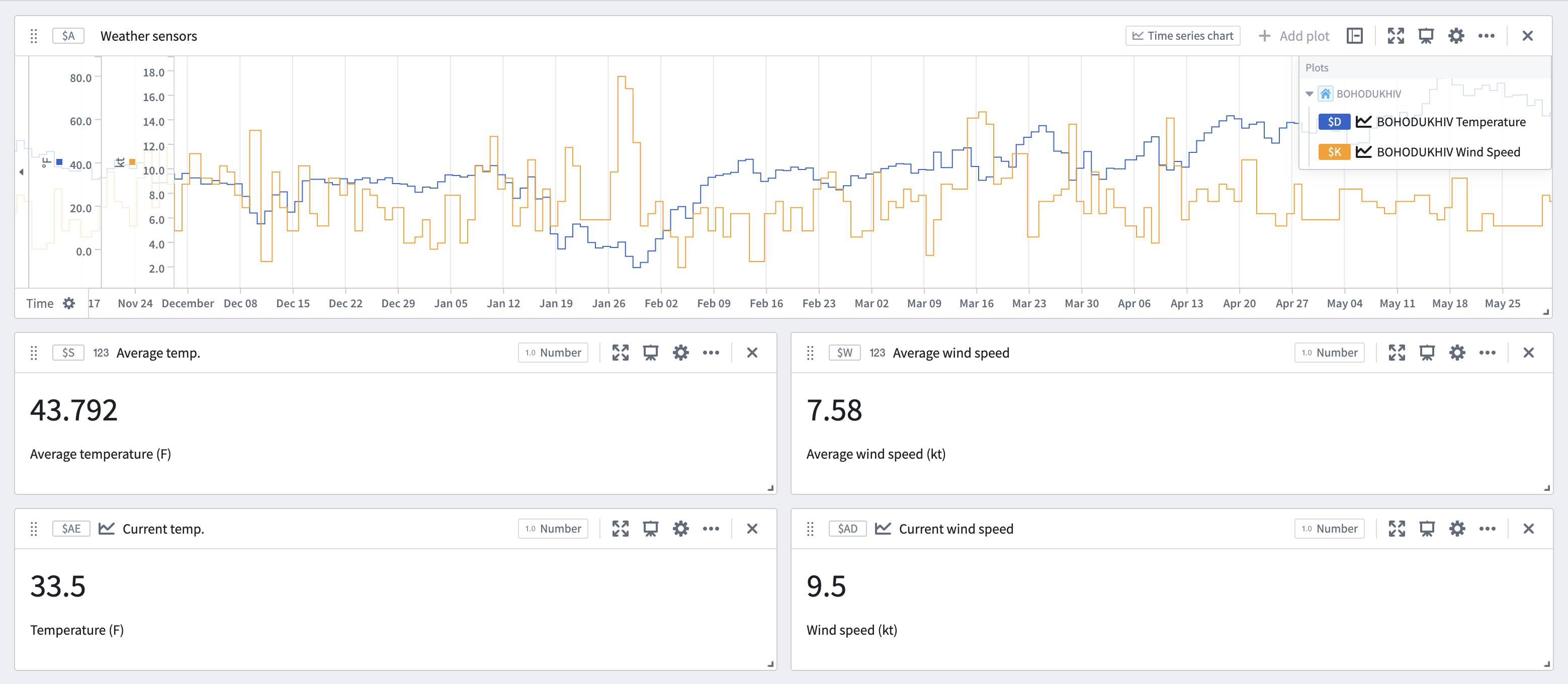

예시 분석은 BOHODUKHIV 관측소의 온도와 바람으로 겨울 기상 조건을 조사합니다.

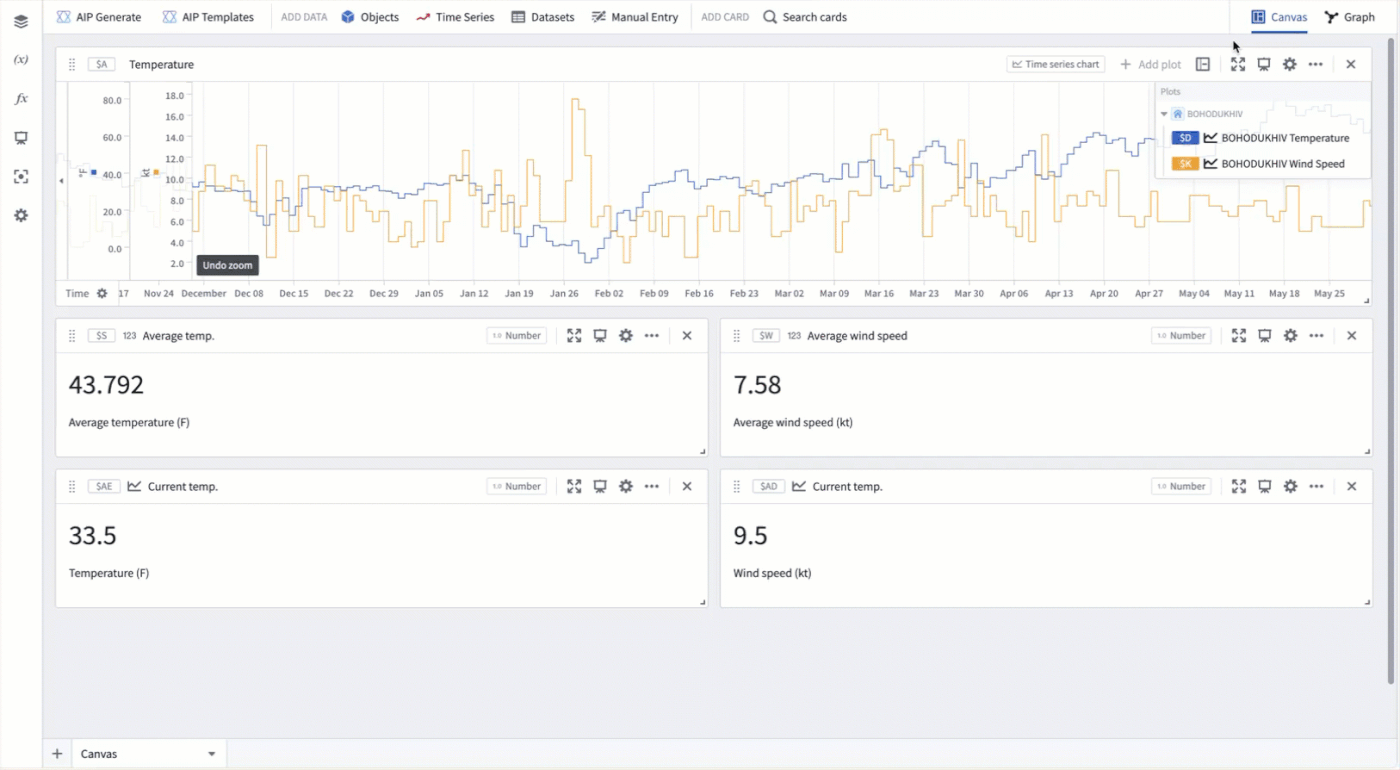

각 차트의 설정을 열고 루트 객체 옆 Control with object selection parameter를 선택합니다. 같은 루트 객체를 사용하는 플롯과 하위 카드가 선택기 입력에 연결됩니다. 이후 선택기의 값을 같은 유형의 다른 관측소로 바꾸면 같은 분석 논리로 다른 데이터를 봅니다.
수동 입력 표로 센서와 임계값 전환
서로 다른 객체 유형을 사용하거나 필요한 관계가 온톨로지에 없으면 Manual entry transform table에 선택할 시계열과 관련 값을 직접 넣을 수 있습니다.

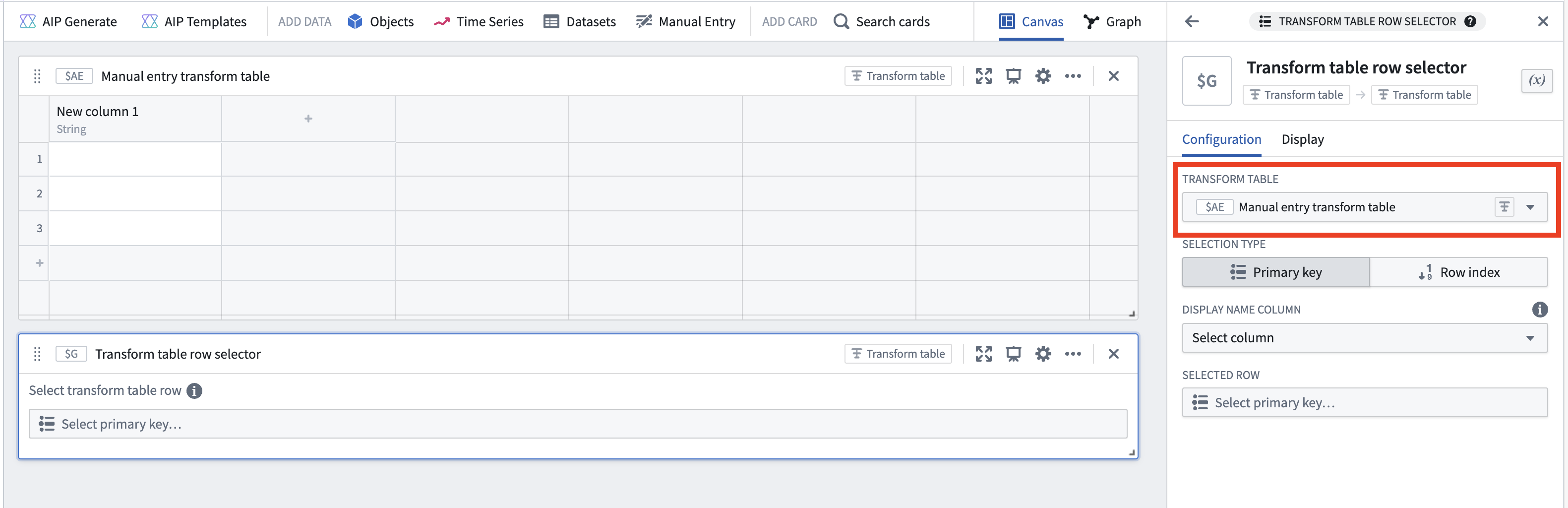

표와 행 선택기
- 상단 Manual entry 또는 Search cards로 Manual entry transform table을 추가합니다.
- Search cards 또는 Parameters에서 Transform table row selector를 추가합니다.
- 행 선택기의 Input transform table에 만든 표를 연결합니다.
입력값 구성
- 열 옵션의 Is primary key를 Yes로 설정하여 기본 키 열을 정합니다. 이 값은 행 선택기에 표시되므로 고유하고 알아보기 쉬운 값을 사용합니다.
- 다음 열을 Time series로 만들고 셀을 선택하여 각 행의 시계열을 지정합니다.
- Number 열 두 개를 만들어 상한과 하한을 입력합니다.
- 오른쪽 아래 Apply edits로 편집을 적용합니다.

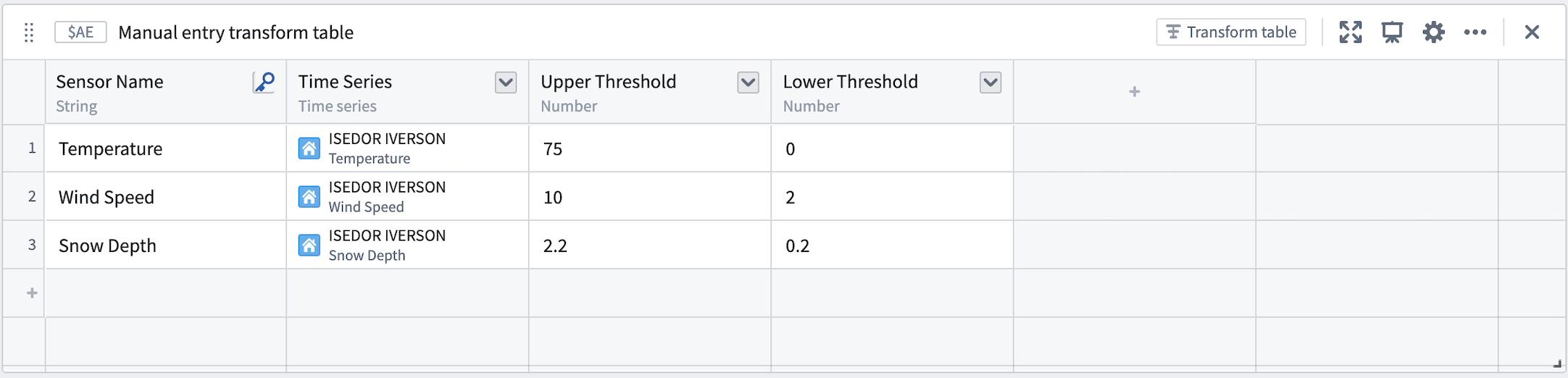

예제는 ISEDOR IVERSON 관측소의 다음 센서와 임계값을 사용합니다. 숫자는 설명용 설정이며 실제 분석에서는 각 측정값의 단위와 업무 기준에 맞춰 정합니다.
| Sensor Name | Time Series | Upper Threshold | Lower Threshold |
|---|---|---|---|
| Temperature | Temperature | 75 | 0 |
| Wind Speed | Wind Speed | 10 | 2 |
| Snow Depth | Snow Depth | 2.2 | 0.2 |

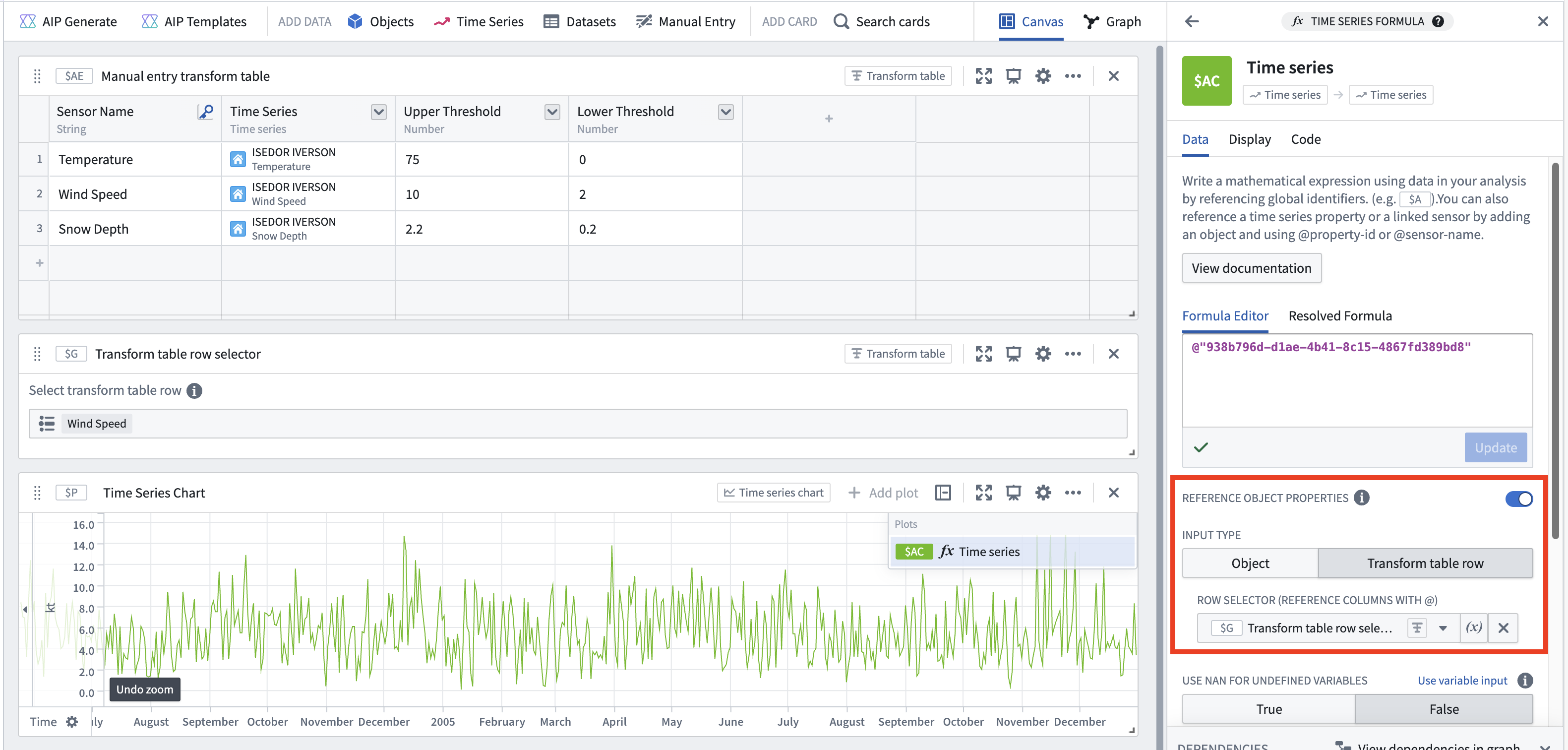

선택 행의 열을 수식에 연결
- Search cards로 Time series formula를 추가합니다.
- 편집기에서 Reference object properties를 켭니다.
- Input type을 Transform table row로 선택하고 행 선택기를 연결합니다.
- @를 입력해 선택 행의 시계열 또는 숫자 열을 고릅니다.
시계열, 상한과 하한을 각각 표시하는 세 플롯을 만듭니다. 범례에서 플롯의 추가 작업 메뉴를 열고 Duplicate한 뒤 수식이 참조하는 열을 바꾸면 반복 구성을 줄일 수 있습니다.

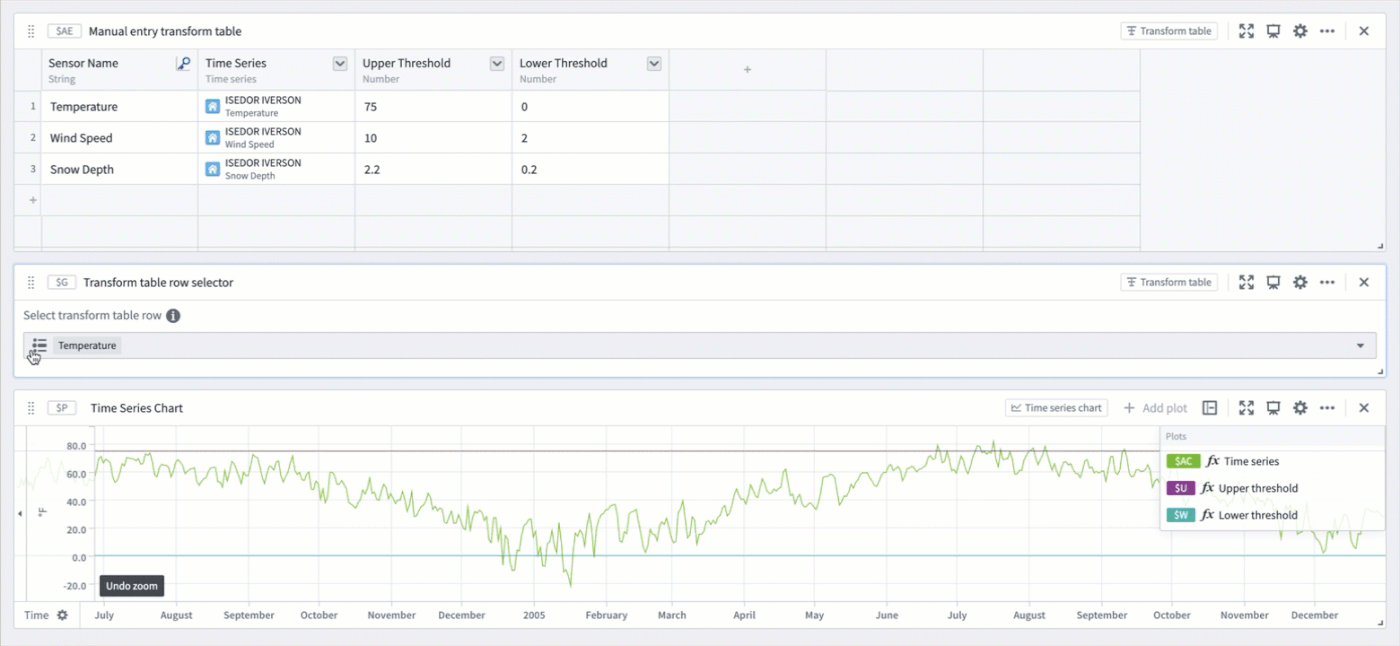

행 선택기에서 다른 센서를 고르면 측정 시계열과 수동 임계값이 함께 바뀝니다.
프로세스의 여러 정상 실행에서 자동으로 상하한 곡선을 만들려면 참조 프로파일을 사용할 수 있습니다.
