시간 및 값 범위로 분석

범위는 문제가 발생한 기간, 장비의 적정 온도 구간이나 정비 시간처럼 분석 맥락을 표시하는 데 사용합니다. 범위를 저장하거나 매개변수로 제어하고 같은 범위를 여러 차트와 계산에 연결할 수 있습니다.

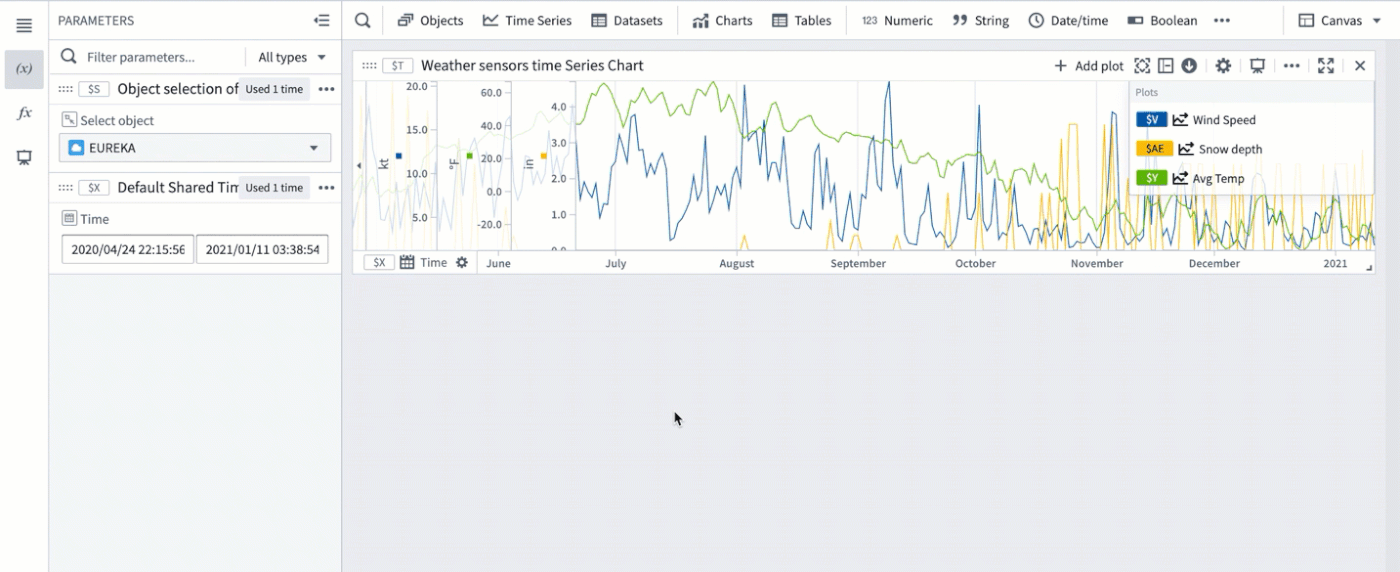

새 범위 저장

1. 시계열 차트에서 드래그하여 세로, 가로 또는 사각형 범위를 선택합니다.
2. 파란색 선택 영역의 메뉴를 엽니다. 접혀 있으면 줄임표를 선택합니다.
3. Save new range를 선택합니다.

선택한 축에 따라 Parameters 패널에 Time range 또는 값 범위 매개변수가 추가되고 차트에 연결됩니다. 사각형 선택은 두 범위 매개변수를 추가합니다.

저장한 영역은 파란색에서 다른 색으로 바뀝니다. Parameters 패널이나 편집기에서 변수 이름을 선택하여 색을 바꿀 수 있습니다. 매개변수의 시작 및 끝은 선택한 경계로 설정되며 값을 바꾸면 차트의 강조 범위도 바뀝니다.

시간 범위와 숫자 범위

Time range parameter는 시작과 끝 시각으로, Numeric range parameter는 시작과 끝 숫자로 정의합니다. 두 값의 형식은 다르므로 입력 데이터형에 맞는 카드에 연결합니다.

여러 차트에 표시

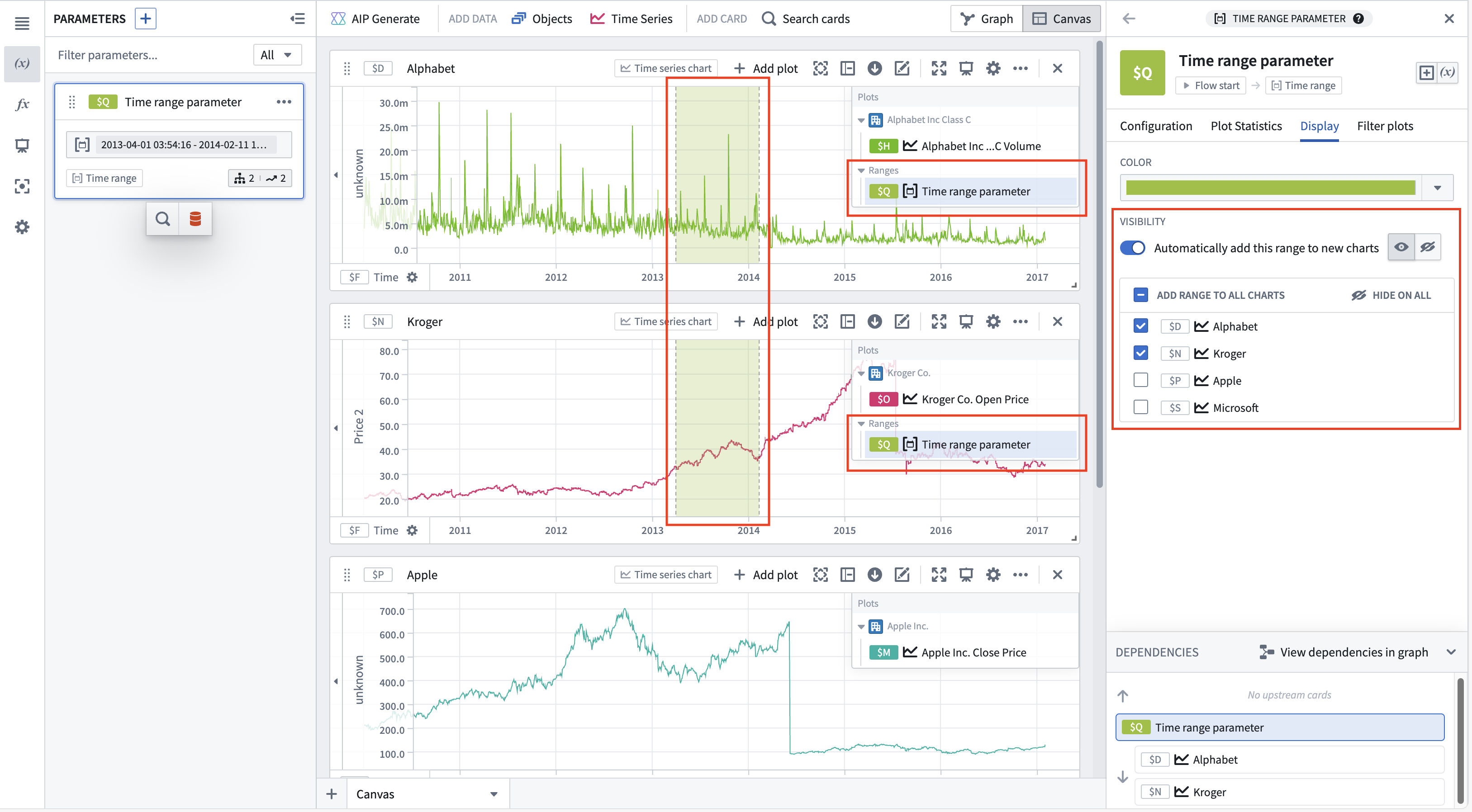

Parameters에서 범위를 선택하고 편집기의 Display 탭을 엽니다. Visibility에는 연결할 수 있는 차트들이 표시됩니다.

• 차트 옆 체크박스로 범위를 추가합니다.
• 항목에 포인터를 놓으면 차트 편집기로 이동하거나 이미 추가한 범위를 숨길 수 있습니다.
• 목록 머리글의 일괄 작업으로 모든 차트에 추가하거나 숨깁니다.
• Automatically add this range to new charts를 켜면 새 차트에도 추가하며 기본 표시 여부를 설정할 수 있습니다.

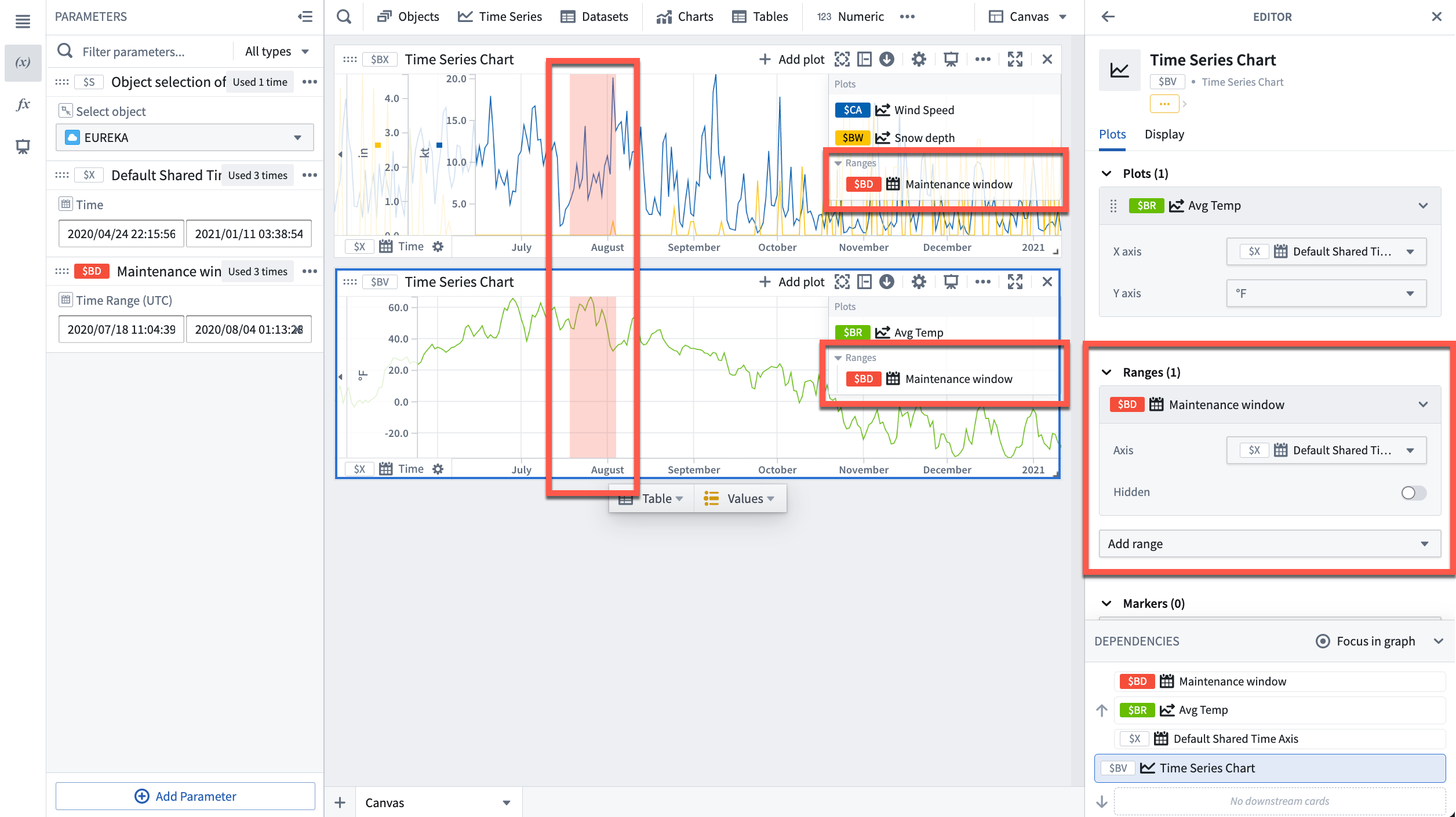

차트 편집기의 Ranges에서 Add range를 선택하여 기존 범위를 연결하는 경로도 있습니다.

이름과 설명

새 범위의 기본 이름은 Time range parameter 또는 Numerical range parameter입니다. 정비 기간이나 최적 생산 구간처럼 의미를 드러내는 이름을 사용할 수 있습니다.

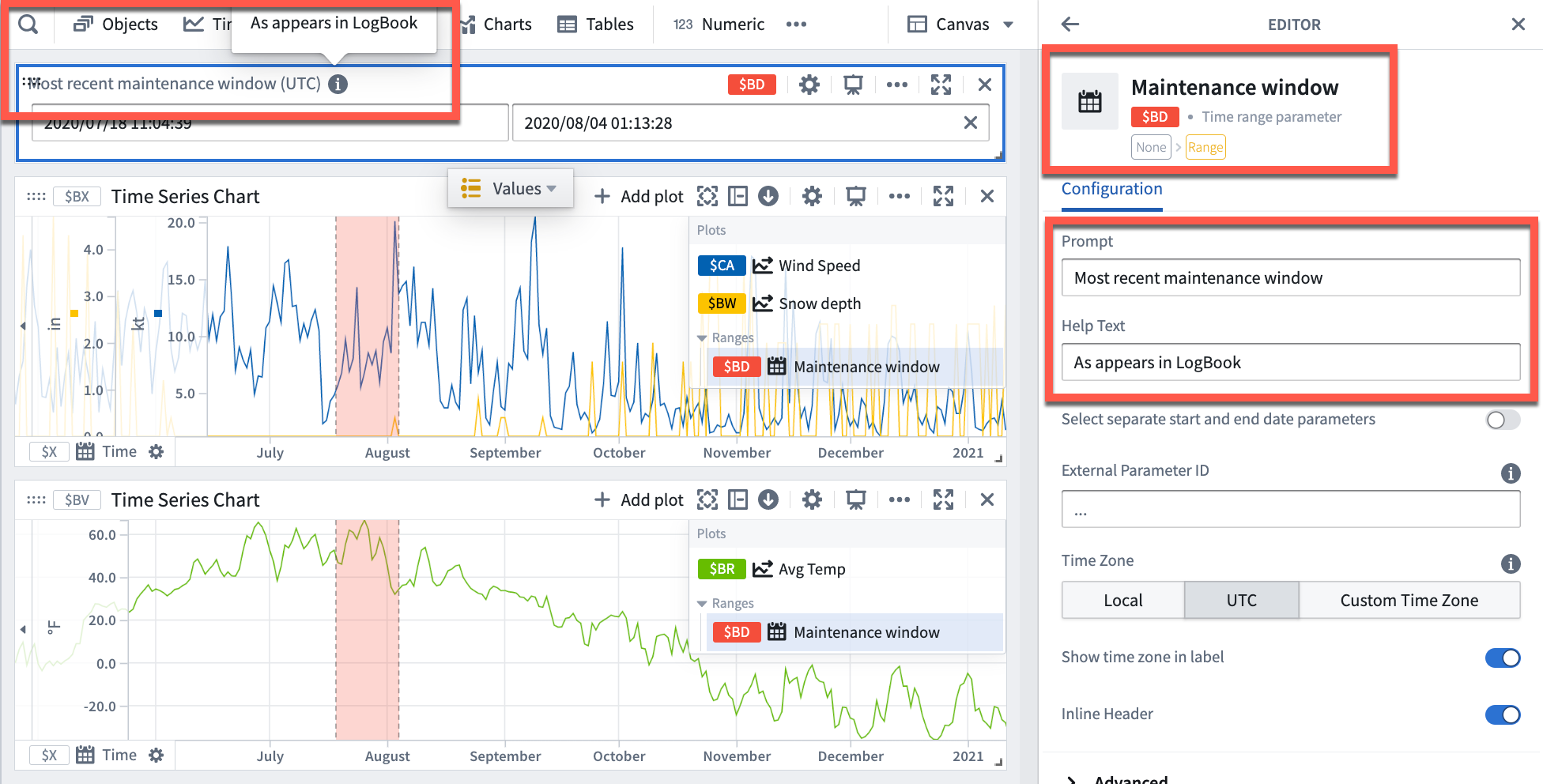

Parameters에서 이름을 선택해 수정하고 Enter로 저장합니다. Prompt와 Help text도 설정하면 범위 매개변수를 대시보드에 추가할 때 안내를 보여 줄 수 있습니다.

범위 통계

매개변수 편집기

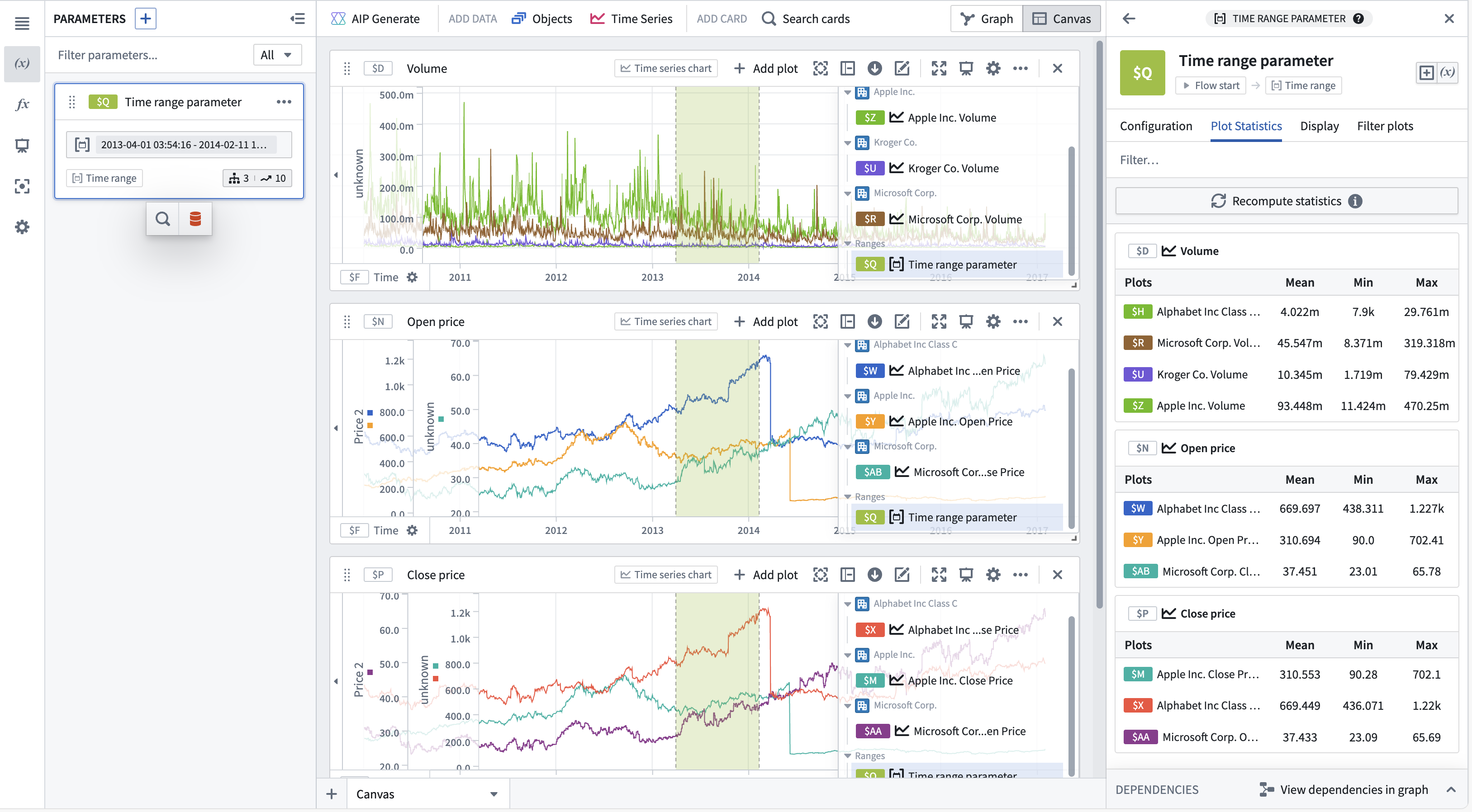

시간 범위 편집기의 Plot statistics에서 Compute statistics를 선택하면 해당 범위를 표시하는 차트의 플롯별 Min, Max와 Average를 계산합니다.

이 통계는 시간축 하나와 숫자 축 하나를 사용하는 플롯에만 제공되며 호환되지 않는 플롯은 목록에 나타나지 않습니다. 플롯이나 차트 항목에 포인터를 놓고 해당 편집기로 이동할 수 있습니다.

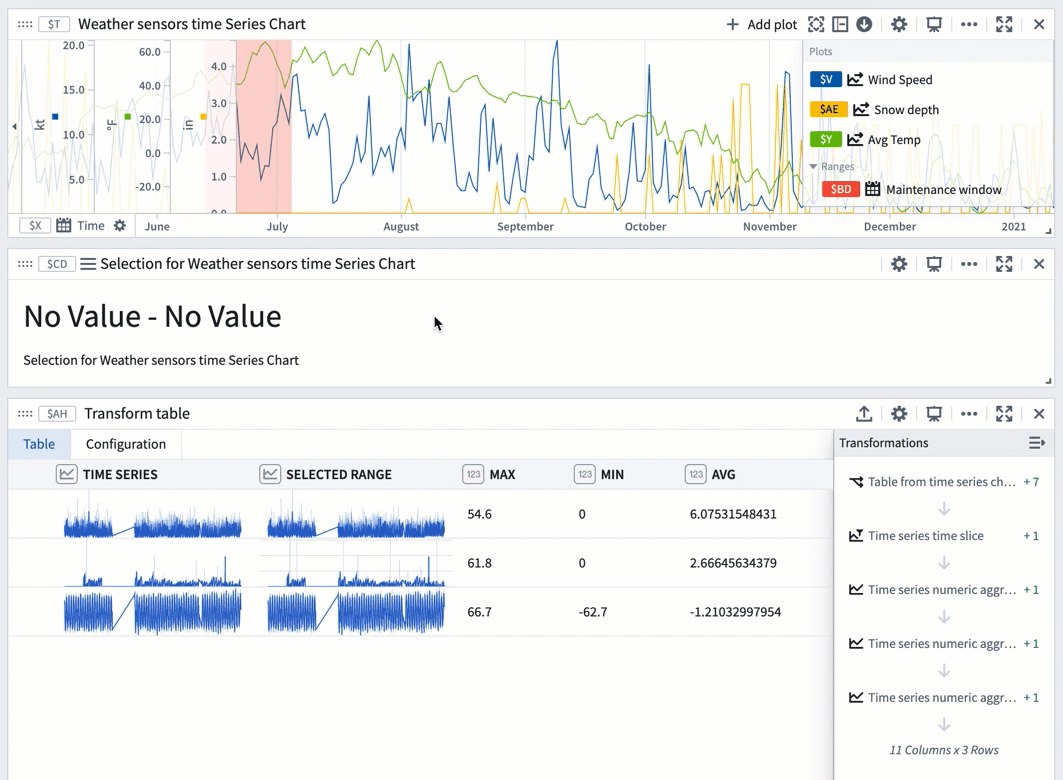

현재 선택을 표 계산에 사용

저장한 범위 외에 현재 차트의 범위 선택을 transform table 계산에 사용할 수 있습니다. 현재 선택 자체는 독립적인 저장 범위가 아니며, 다른 범위를 고르면 후속 계산이 그 선택에 따라 바뀝니다.

예제는 차트의 각 시계열 플롯을 한 행으로 가진 transform table을 사용합니다. 차트에서 표를 만드는 절차는 여러 시계열의 일괄 분석을 따릅니다.

1. 차트에서 구간을 선택하고 Save X axis selection을 선택하여 시간축의 현재 선택을 입력으로 만듭니다. Y축 선택이 필요한 작업에는 Save Y axis selection을 사용합니다.
2. 표의 Add Transformation에서 Filter to time range를 추가합니다.
3. Input time series는 Time series 열, Time range는 시간형인 X축 선택으로 지정합니다.
4. 필터링한 결과 열을 입력으로 Time series numeric aggregation을 추가하여 Max, Min과 Average를 각각 계산합니다.
5. 차트에서 선택 구간을 바꾸어 각 구간의 통계를 비교합니다.

숫자형 Y축 범위는 시간 범위를 요구하는 입력에 연결하지 않습니다. 저장한 Time range parameter도 같은 계산의 시간 입력으로 사용할 수 있습니다.

여러 기간 비교

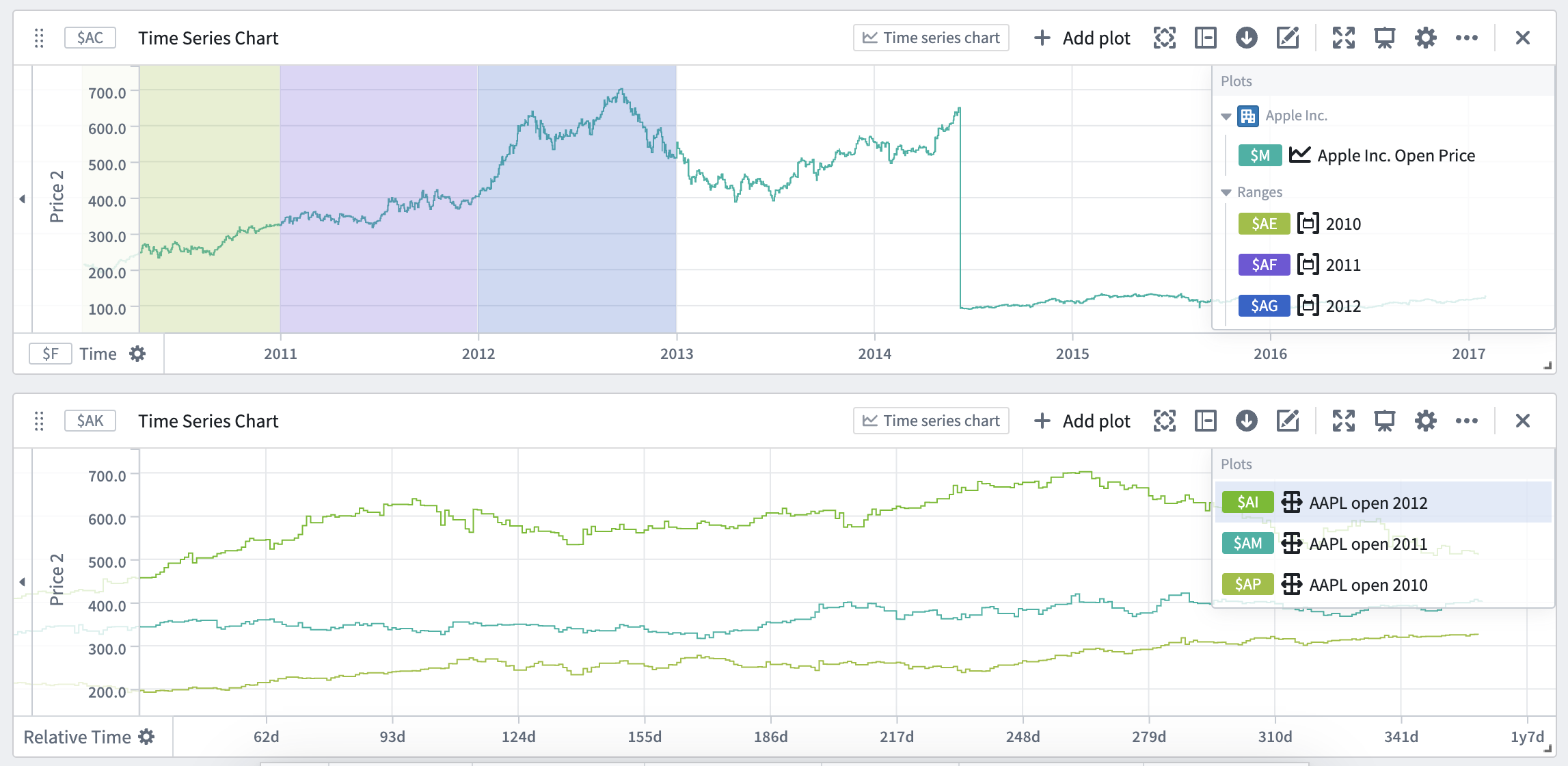

한 시계열을 여러 기간으로 나눈 뒤 각 시작점에 맞추면 기간별 추세를 비교할 수 있습니다. 예제는 AAPL의 서로 다른 연도 구간을 상대 시간축에 겹칩니다.

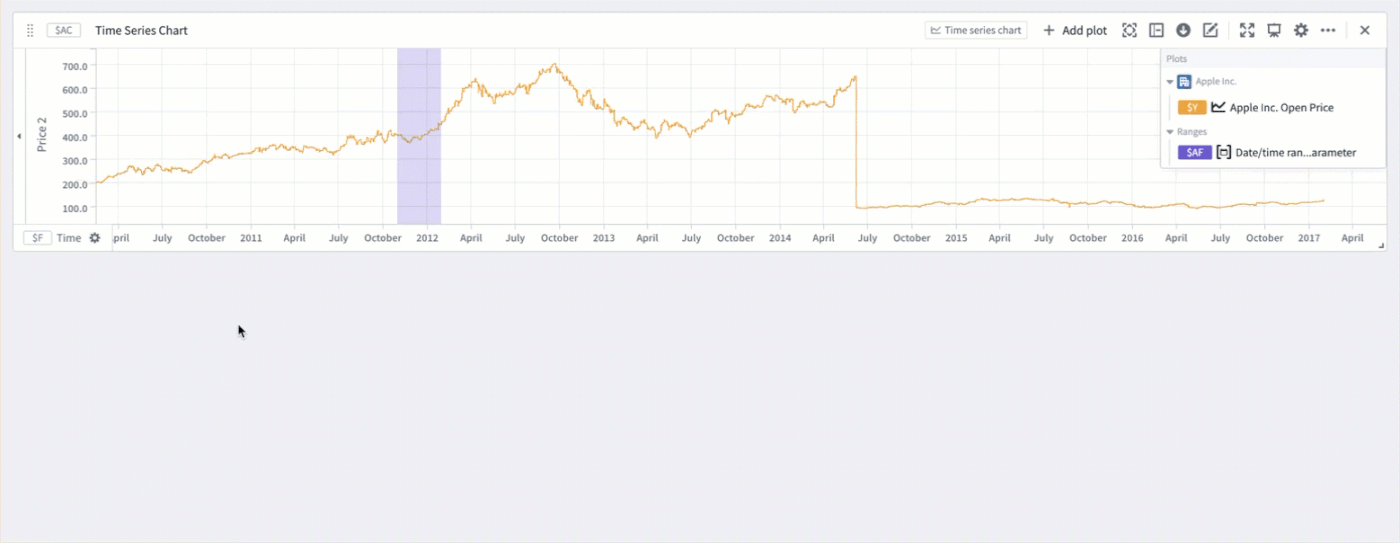

Parameters에서 범위를 선택하고 Filter plots 탭을 엽니다.

1. Create filtered plots에서 원래 플롯을 선택합니다.
2. Relative time series plot을 선택하면 범위 필터 플롯을 만들고 그 결과를 상대 시간 플롯에 연결합니다.
3. 비교할 다른 범위와 시계열에도 반복합니다.

상대 시간 변환 없이 범위만 나누려면 Filter time series plot을 선택합니다. 이 범위로 만든 플롯은 Current filtered plots에 표시됩니다.

차트의 범위 표시에 포인터를 놓고 Filter plots를 선택하는 경로도 있습니다. 이때 입력 후보는 해당 차트의 플롯으로 좁혀집니다.

상대 시간의 권장 설정과 이전 카드 지원 범위는 상대 시간 비교에서 확인합니다.
