상대 시간으로 시계열 비교

절대 시간축은 2025-01-01 12:00:00 UTC 같은 실제 날짜 및 시각에 값을 표시합니다. 상대 시간축은 정렬 기준 시각부터의 경과 시간으로 표시하며, 예를 들어 2시간 5분처럼 나타냅니다.

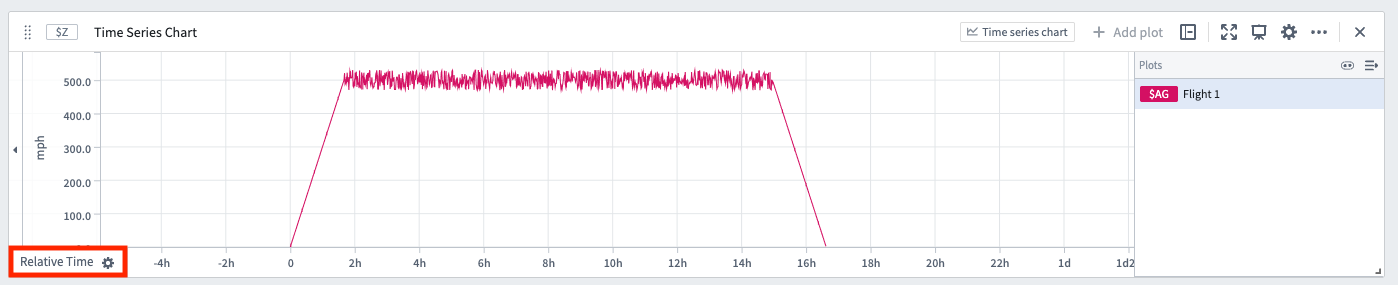

상대 시간 플롯의 X축에는 Relative Time 레이블이 표시됩니다.

서로 다른 시각에 이륙한 항공편을 이륙 후 10분 기준으로 비교하거나, 생산 시작 이후의 온도 변화와 장애 시작 이후의 센서 변화를 조사할 때 사용할 수 있습니다.

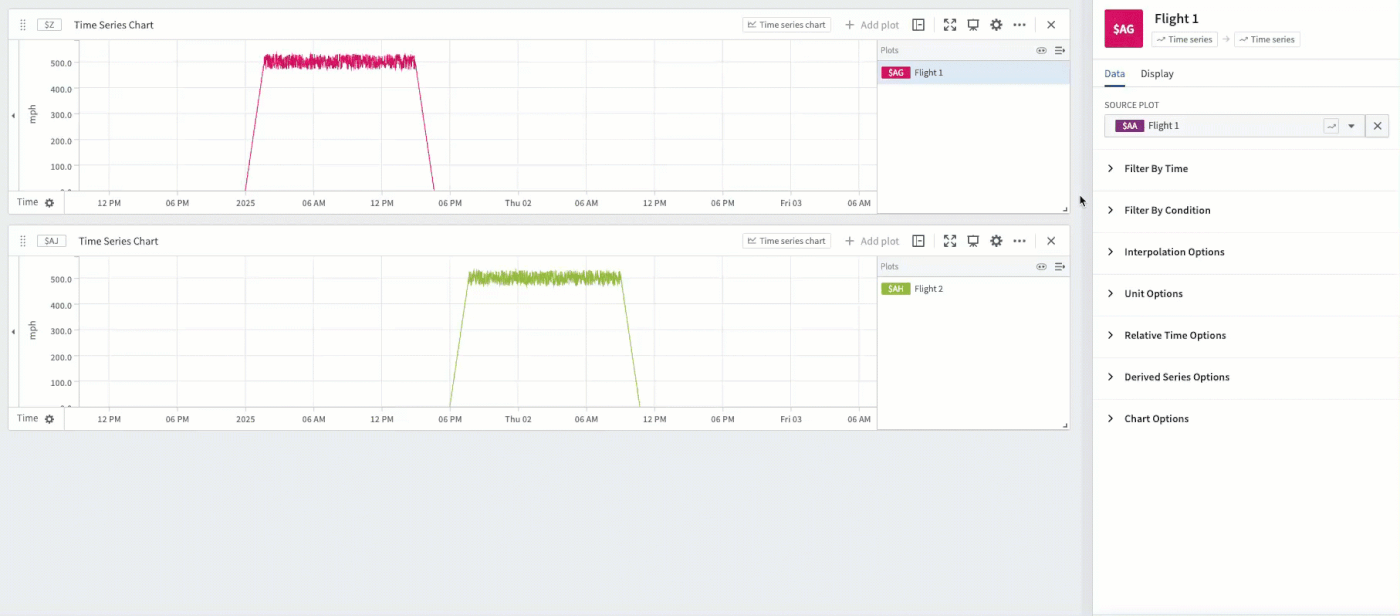

Relative time options

대부분의 플롯 편집기에는 Relative time options가 있습니다. 토글을 켜고 다음 중 기준을 선택합니다.

• 시계열의 시작
• 시계열의 끝
• 지정한 시각

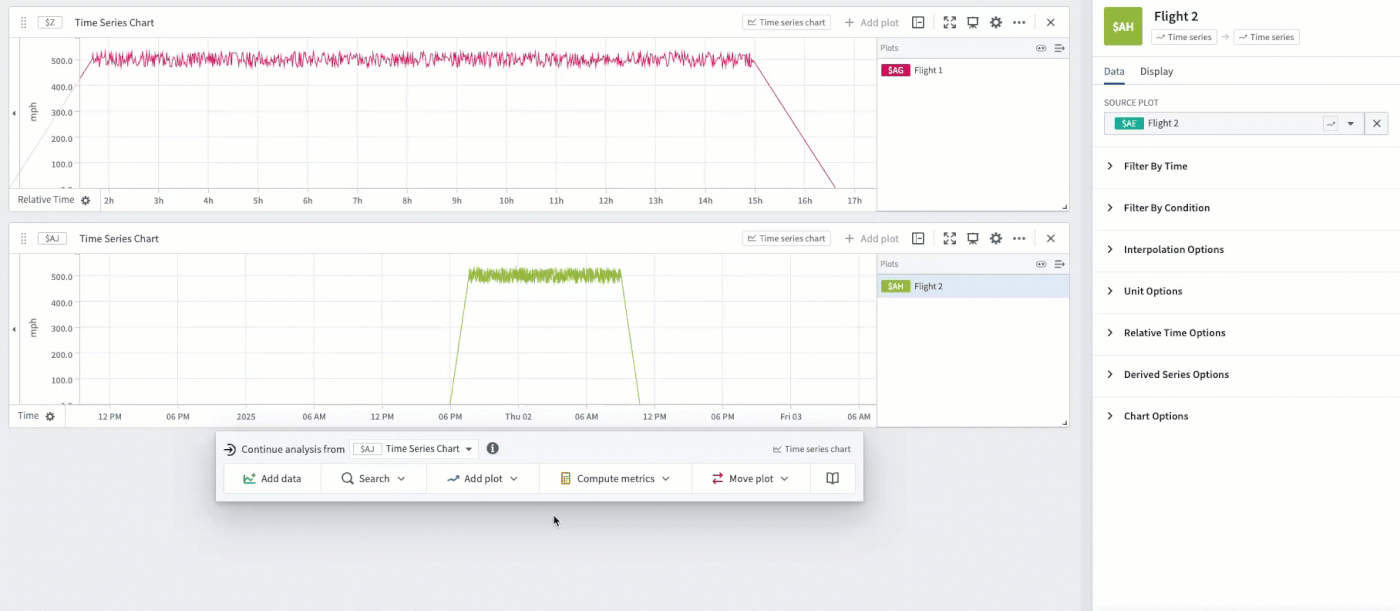

이전 Relative time series 카드

Relative time series plot 카드는 Sunset 단계로 더 이상 갱신하지 않습니다. 새 구성에는 플롯의 Relative time options를 사용하는 것이 권장됩니다.

기존 카드도 입력 플롯을 상대 시간으로 바꾼 새 플롯을 만드는 경로로 사용할 수 있으며, 표준 카드와 transform table 변환에서 지원됩니다. Source plot의 범위뿐 아니라 시간 범위, 검색 이벤트와 지정한 날짜를 정렬 기준으로 사용할 수 있습니다.

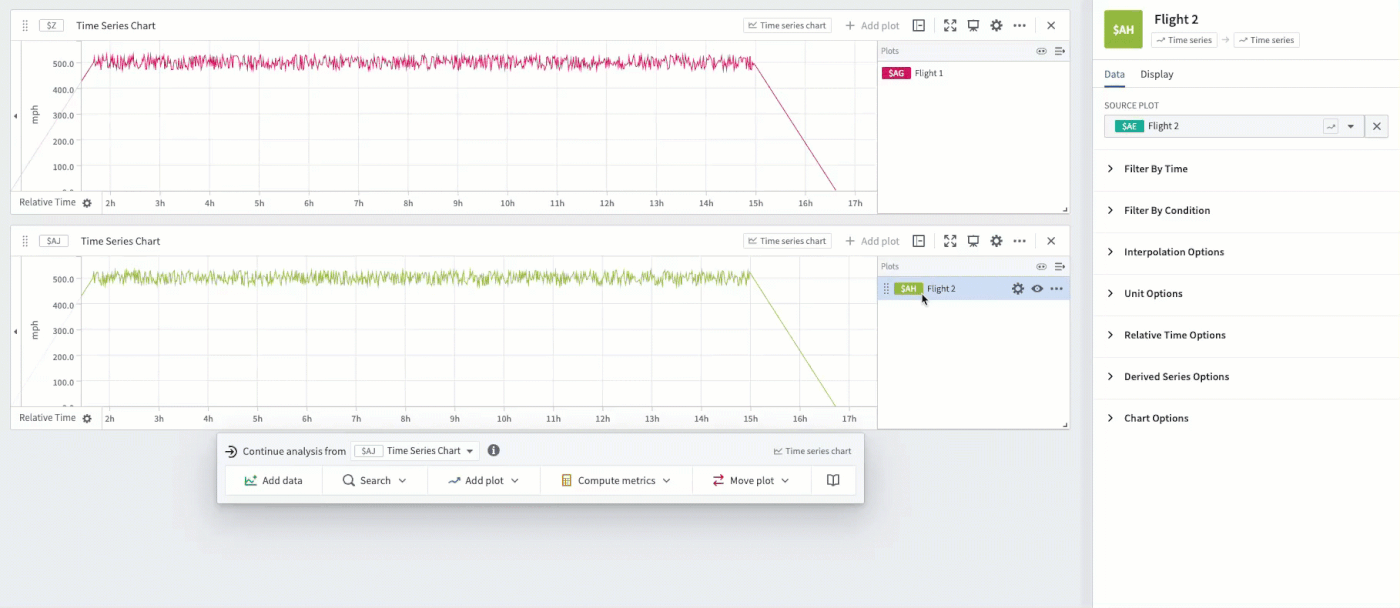

두 항공편을 각 시작점에 정렬한 뒤 같은 차트로 끌어 놓으면 비행 시작 이후 속도 변화를 비교할 수 있습니다.

특정 범위만 정렬

전체 시계열에서 생산 중인 구간처럼 관심 기간만 추출할 수 있습니다.

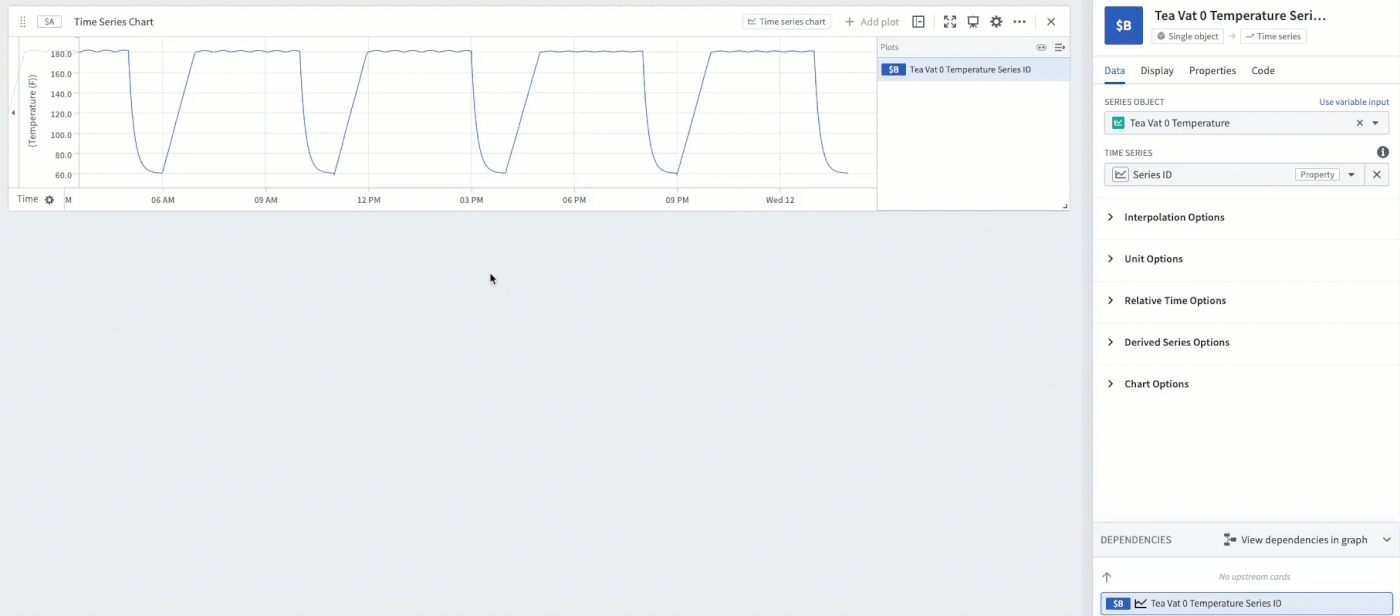

1. 차트에서 기간을 선택하고 Save new range로 시간 범위를 만듭니다.
2. 저장한 범위에 포인터를 놓고 Filter plots를 선택합니다.
3. 원래 플롯을 고르고 Filter time series in relative time을 선택합니다.

범위에 해당하는 관측을 추출하고 그 범위의 시작에 상대 시간으로 정렬합니다.

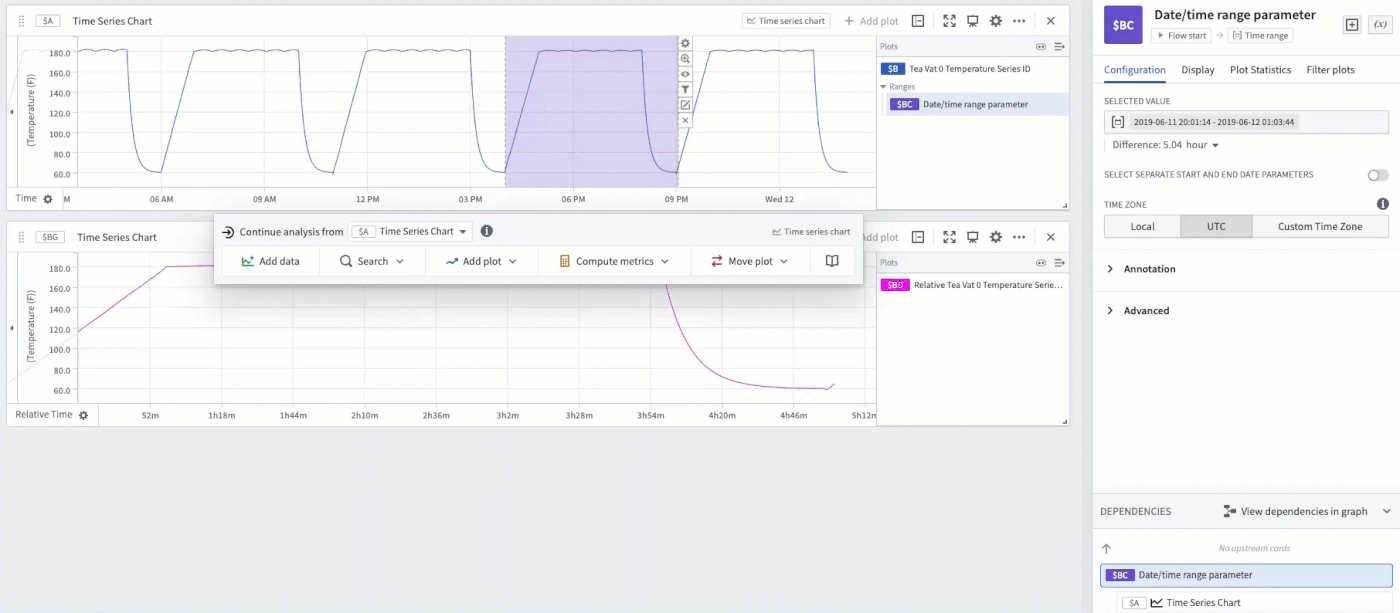

강조 영역의 양끝을 끌면 분석 범위가 바뀝니다. 예제는 생산 가동 전후의 상승 및 냉각 구간을 제외하여 완전 가동 기간에 집중합니다.

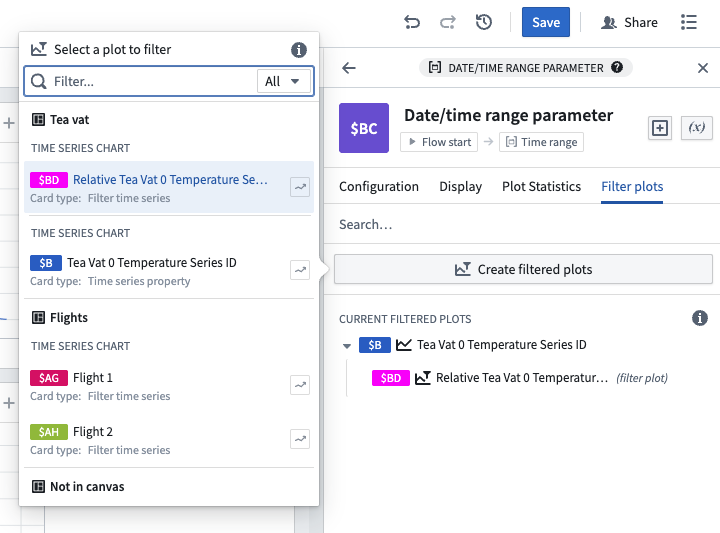

시간 범위 매개변수 편집기에서도 필터 및 상대 시간 플롯을 만들 수 있습니다.

이벤트별 비교

비교 기간이 많으면 기간마다 수동 범위를 만드는 대신 이벤트 집합에 각 시작과 끝을 저장합니다. Event comparison plot은 이벤트마다 해당 시계열 구간을 추출하여 비교합니다.

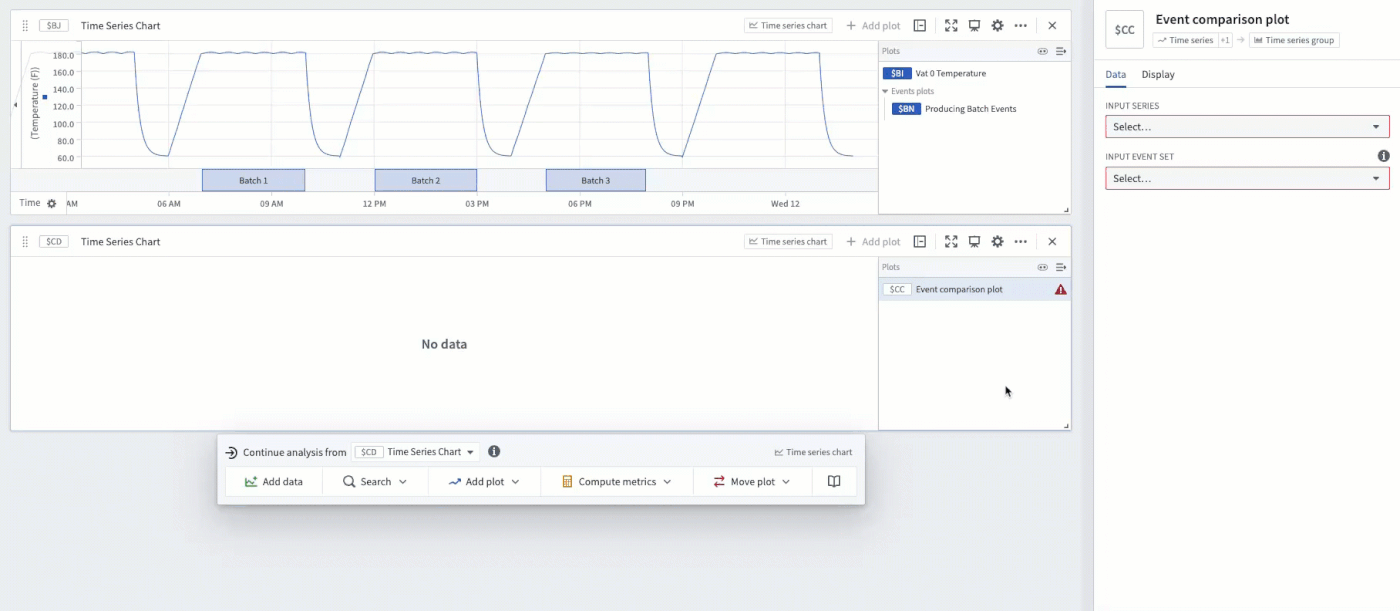

예제는 생산 설비가 차를 생산한 세 이벤트를 사용합니다. 이벤트마다 부분 플롯을 하나씩 만들고 각 이벤트의 시작에 정렬한 그룹 플롯으로 표시합니다.

Transform table에서 구성

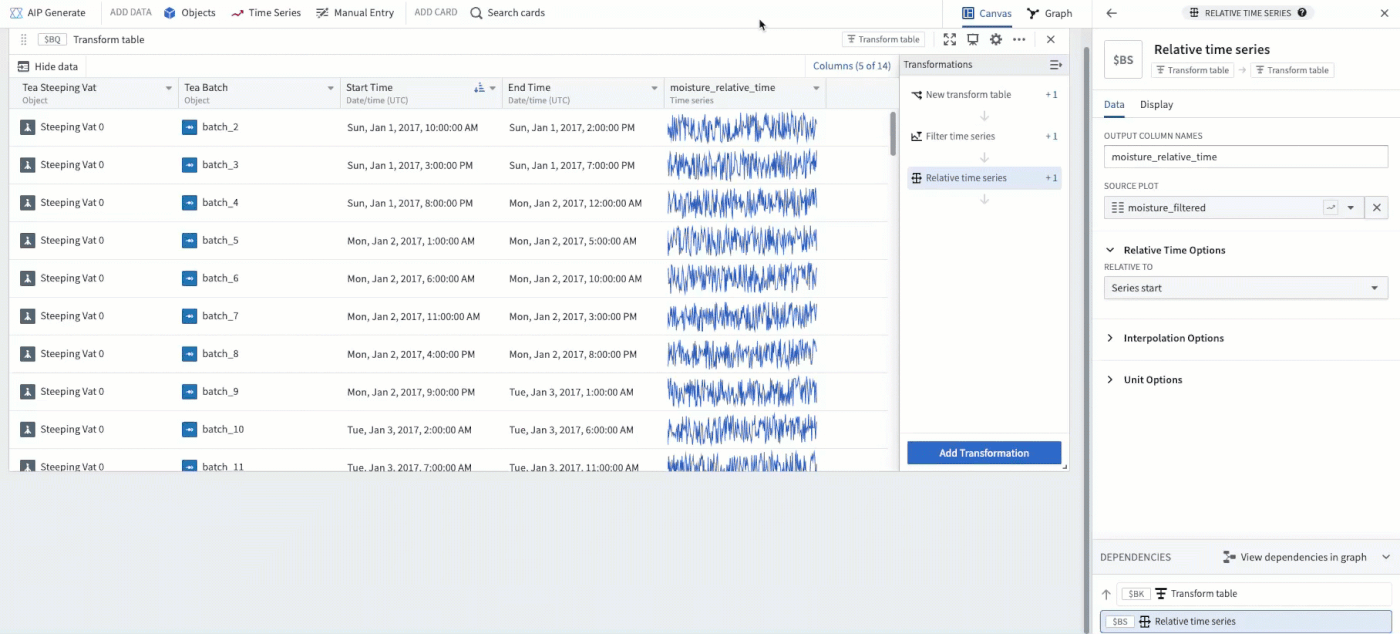

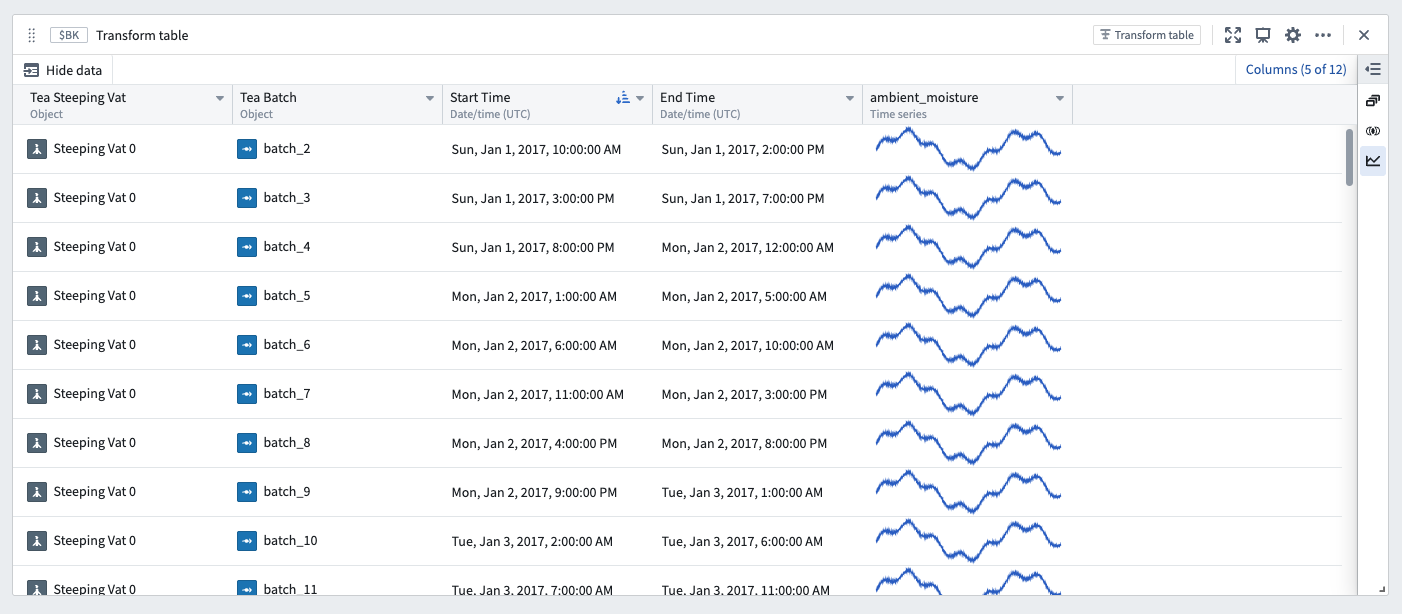

상대 시간 변환은 transform table에서도 사용할 수 있습니다. 이벤트 시작, 이벤트 끝과 연결된 센서 시계열을 가진 표에서 시작합니다. 예제의 각 행은 배치 생산 이벤트이며 ambient moisture 센서를 연결합니다.

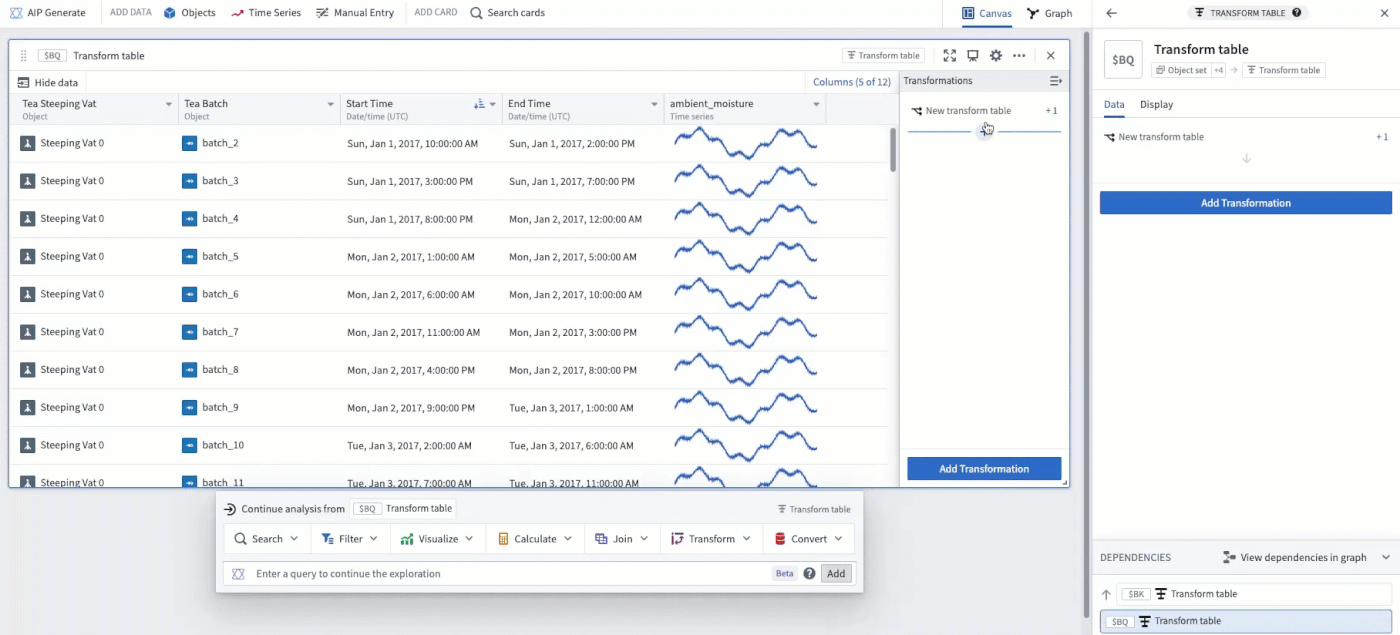

1. Filter time series 변환으로 센서를 행의 이벤트 시작과 끝에 맞게 제한합니다.

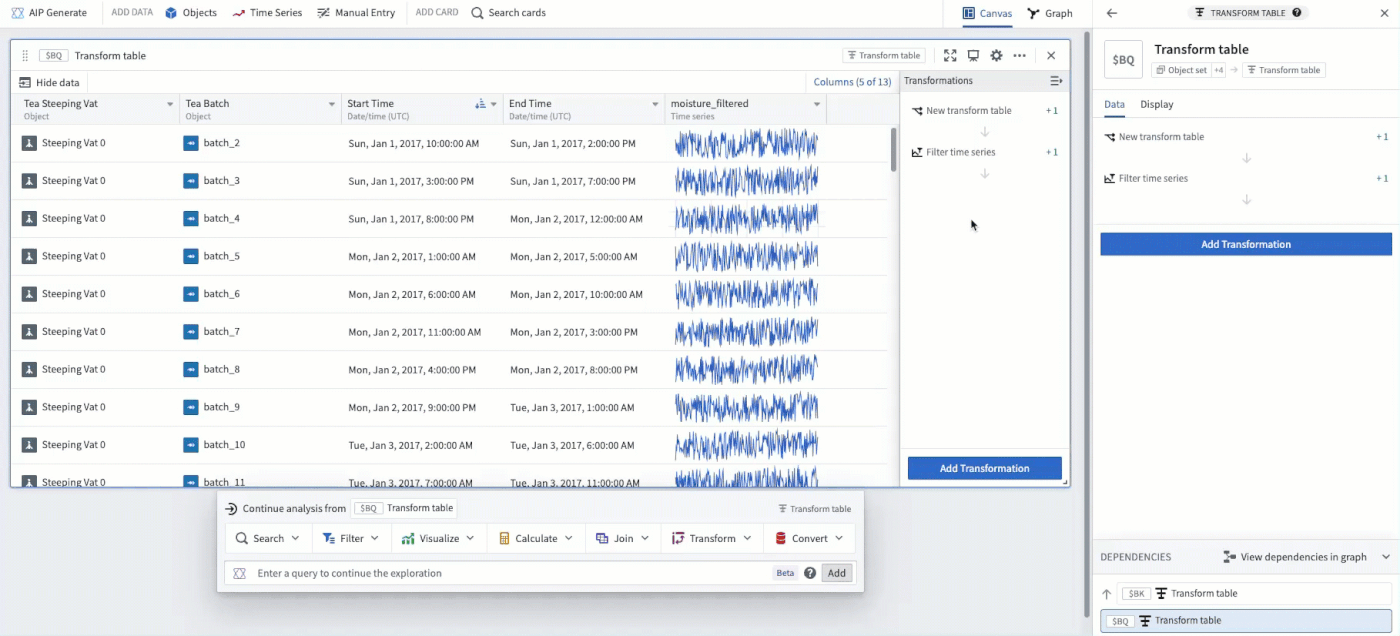

2. 필터링한 열에 Relative time series 변환을 추가하고 시작 기준으로 정렬합니다. 이 단계는 위에서 설명한 지원 중인 이전 변환을 사용하는 구성입니다.

3. 결과 시계열 열을 Grouped time series plot으로 꺼냅니다.

각 배치의 관측이 서로 다른 절대 시각에 있어도 배치 시작을 기준으로 같은 상대 시간축에서 비교할 수 있습니다.
