이벤트 집합으로 시계열 분석

이벤트는 시작과 끝 시각을 가진 구간입니다. 추가 속성으로 설비 중단, 정비, 생산 배치 등의 맥락을 담을 수 있습니다. Quiver는 이벤트 집합의 생성과 표시, 변환, 시계열 구간 비교 및 이벤트별 지표 계산을 지원합니다.

이벤트 집합 만들기

경로	구성
Object set to event set	객체 집합에서 Event set from tabular data를 추가하고 시작 및 끝 속성 지정. Event capability가 있으면 해당 속성이 자동 선택됨
Linked objects to event set	단일 객체에서 하나 이상의 링크를 탐색하여 연결 객체를 이벤트로 사용. 필요하면 필터와 시작/끝 속성을 지정

연결 객체를 사용하는 경로는 Linked event set 카드로 구성할 수 있습니다.

경로	구성
Manual ranges	Event set from ranges에서 범위 카드 하나 또는 시작과 끝의 두 시각으로 이벤트 정의. 시각은 직접 입력하거나 동적으로 바뀌는 카드 값 사용
Time series search	임계값 초과, 상하한 이탈 또는 수식 조건을 만족하는 시간 구간을 이벤트로 생성
Transform table 또는 Dataset	Event set from tabular data에 표를 입력하고 시작 및 끝 열 지정

조건으로 이벤트를 찾는 절차는 이상 구간 검색에 설명되어 있습니다.

이벤트 플롯의 Display에서 이벤트별 표시를 구성할 수 있습니다.

옵션	기능
Time series chart visibility	호환되는 시계열 차트에 이벤트 집합 표시 여부
Colors	고정 색, 16진수 색상 문자열을 가진 이벤트 열 또는 열 값별 자동 순환 색
Render in chart	차트 안의 강조 영역 표시와 불투명도
Render on X axis	이벤트 축 표시와 툴팁 설정

툴팁의 Object view는 주요 객체 속성과 제목을 보여 줍니다. Custom에서는 내용, 제목과 설명으로 사용할 이벤트 열을 지정합니다.

Time shift event set은 시작과 끝 시각을 지정한 시간만큼 앞뒤로 이동하여 오프셋을 적용합니다. 이동량과 시간 단위를 변수로 제어하고 기반 데이터에 값이 있으면 이벤트별로 다르게 구성할 수 있습니다.

Deduplicate event set은 서로 겹치는 이벤트의 중복을 정리합니다. 계산 전의 이벤트 중복을 줄이는 용도로 사용할 수 있습니다.

이벤트별 품질 점수 같은 속성을 만들려면 표로 변환합니다.

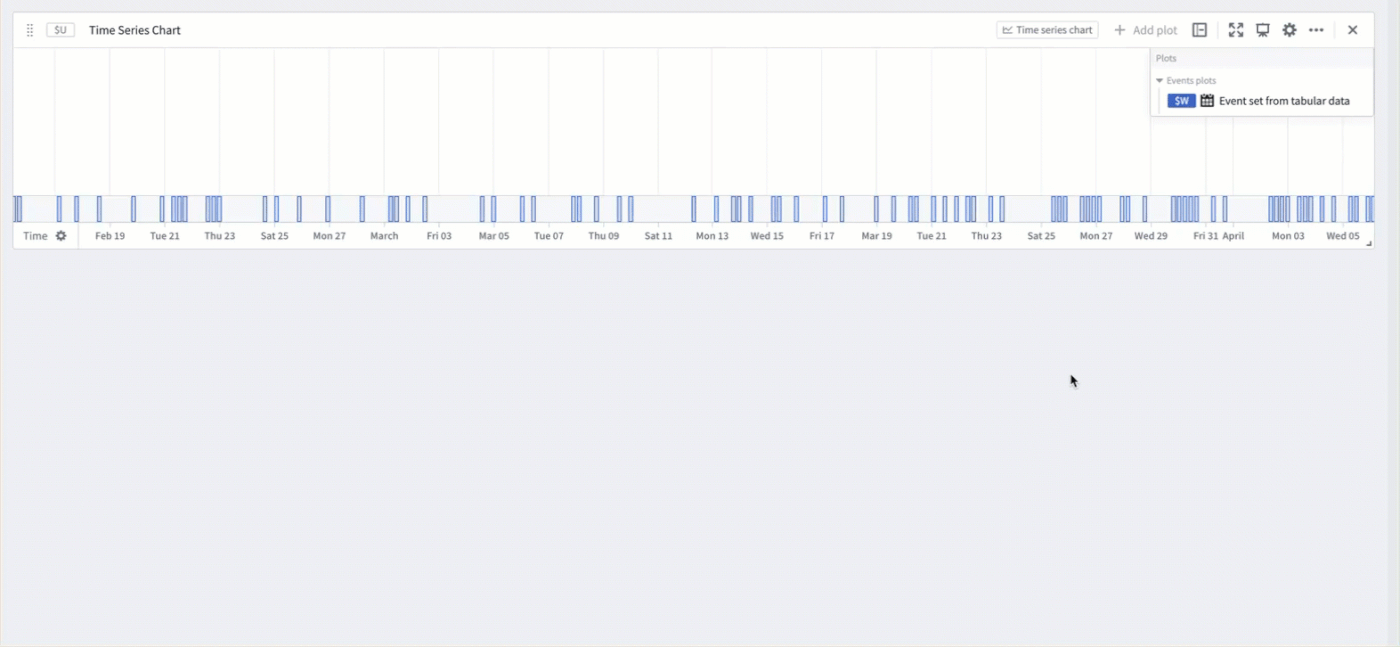

이벤트 플롯을 표로 변환

표 변환으로 이벤트 데이터를 수정하거나 속성을 더한 뒤 Event set from tabular data로 다시 이벤트 플롯을 만듭니다. 예를 들어 계산한 품질 점수를 이벤트 툴팁에 표시할 수 있습니다.

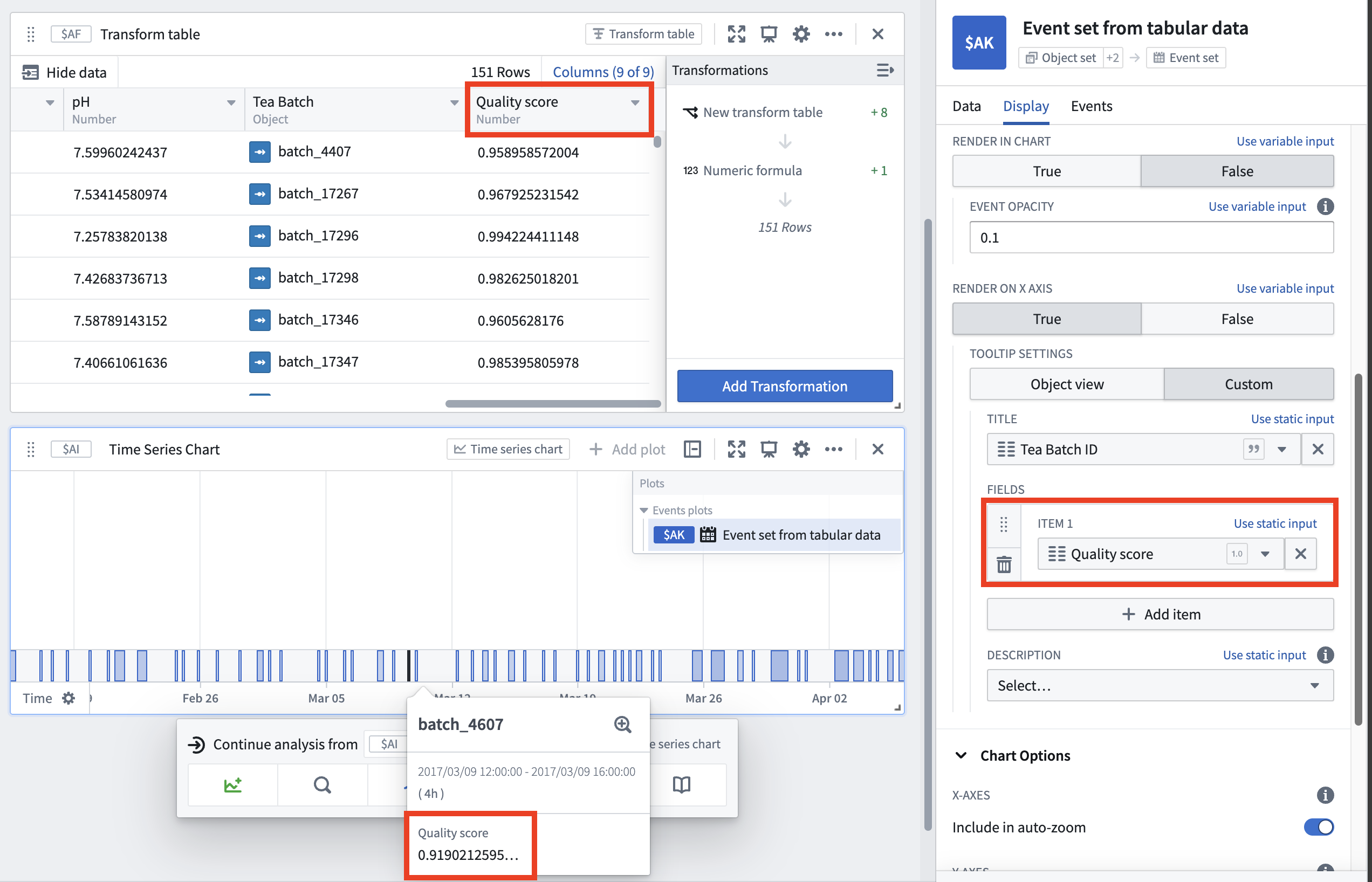

속성을 추가한 이벤트 표

기능	결과
Event statistics	이벤트별 구간의 시계열을 집계하여 이벤트당 점 하나를 가진 새 시계열 생성
Event indicator	각 시각에 발생 중인 이벤트 수를 나타내는 시계열 생성. 중복 구간이나 동시 이벤트 확인에 사용
Filtering	이벤트가 발생한 기간의 시계열 데이터만 유지
Event comparison plot	이벤트별로 추출한 시계열 구간을 시작 또는 끝 기준의 상대 시간에 겹쳐 비교

여러 이벤트에서 반복되는 패턴이나 이상 구간을 비교할 때는 상대 시간 분석을 사용합니다. 이벤트의 특성을 바탕으로 기준 프로파일을 구성하는 분석에도 활용할 수 있습니다.
