파생 시계열 생성

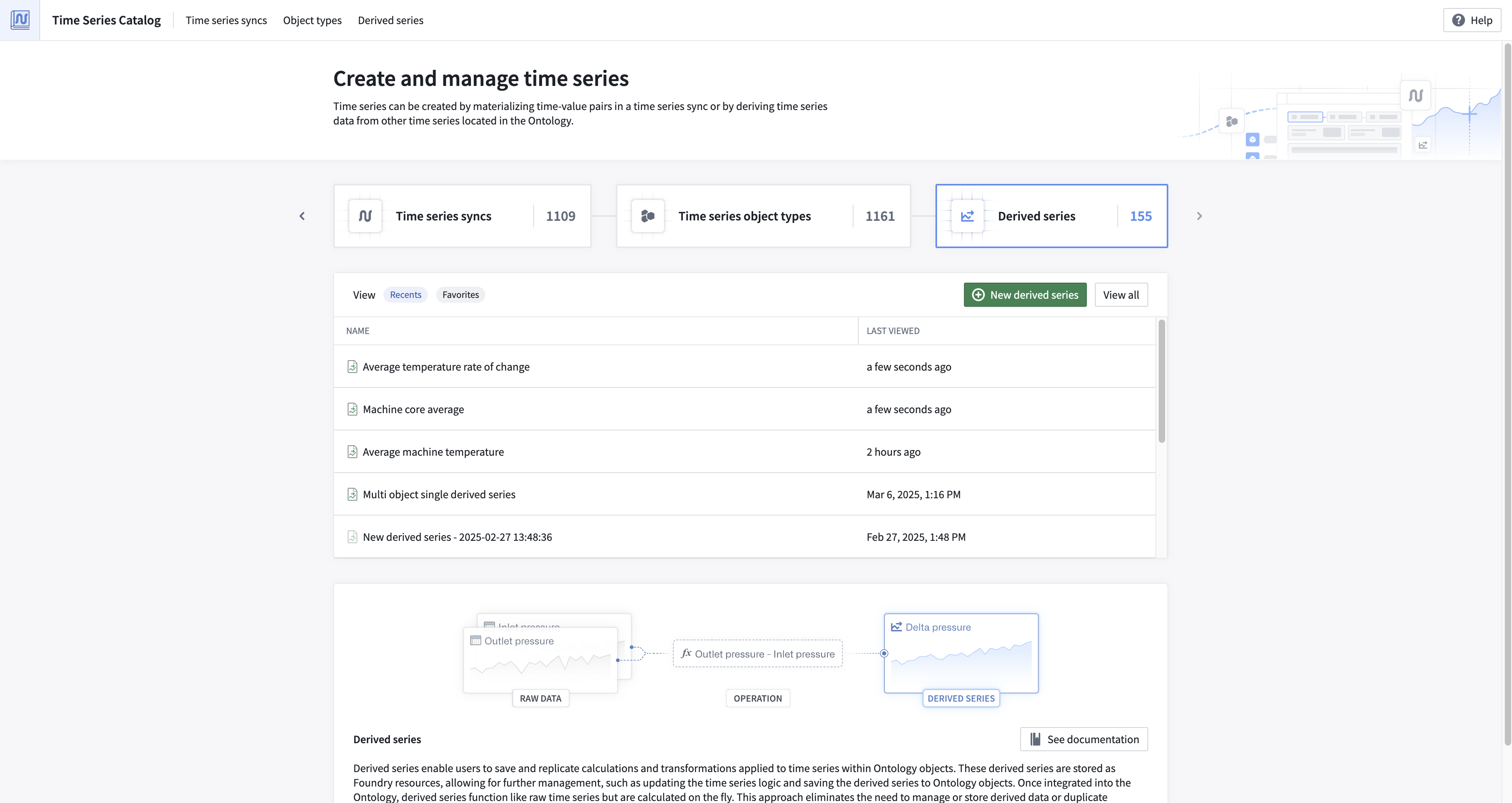

Time Series Catalog의 Derived series 탭에서 + New derived series를 선택합니다.
유형과 입력 선택

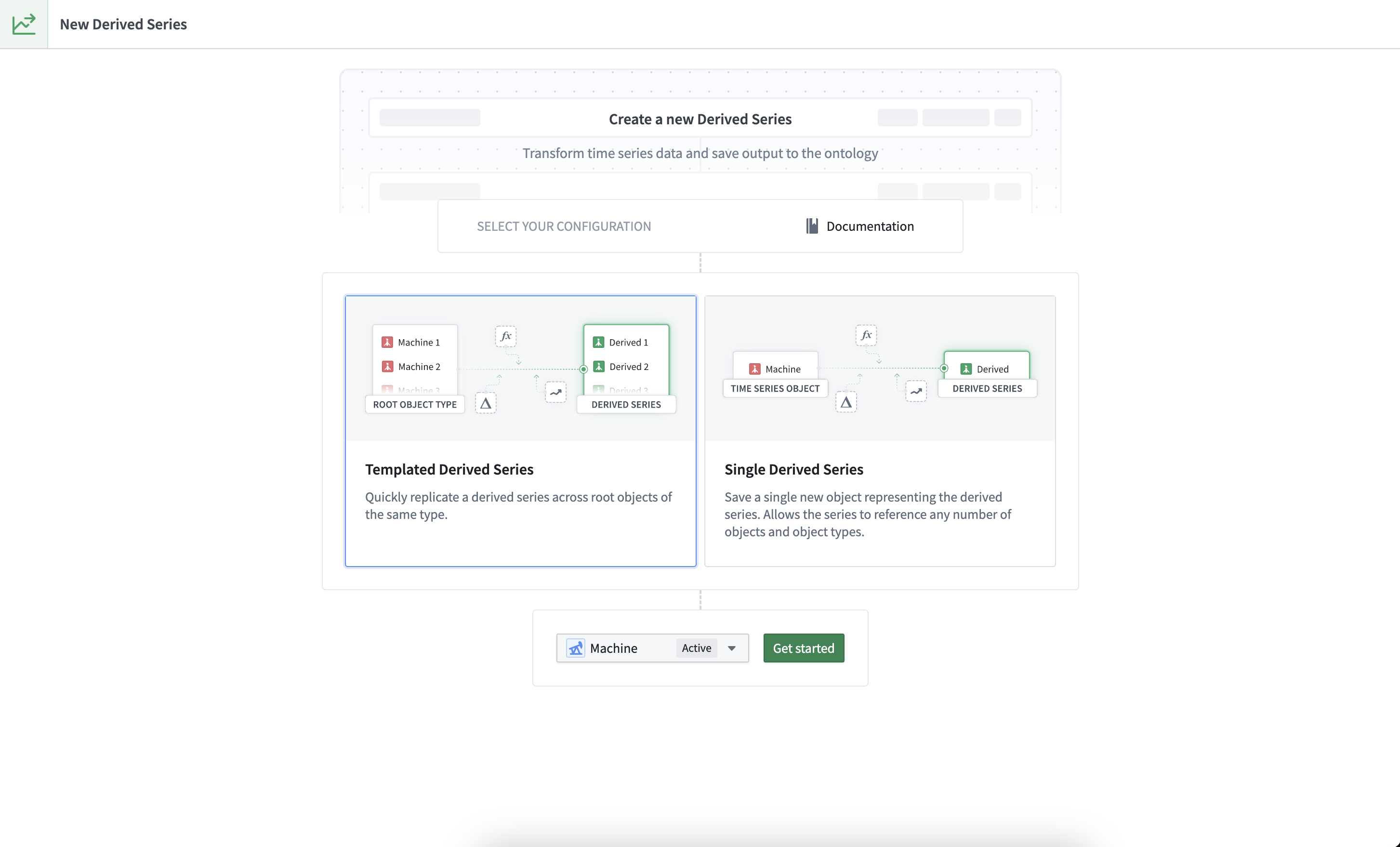

여러 객체에 같은 계산을 적용하려면 Templated, 여러 객체의 데이터를 조합한 계산 하나를 만들려면 Single을 선택합니다.

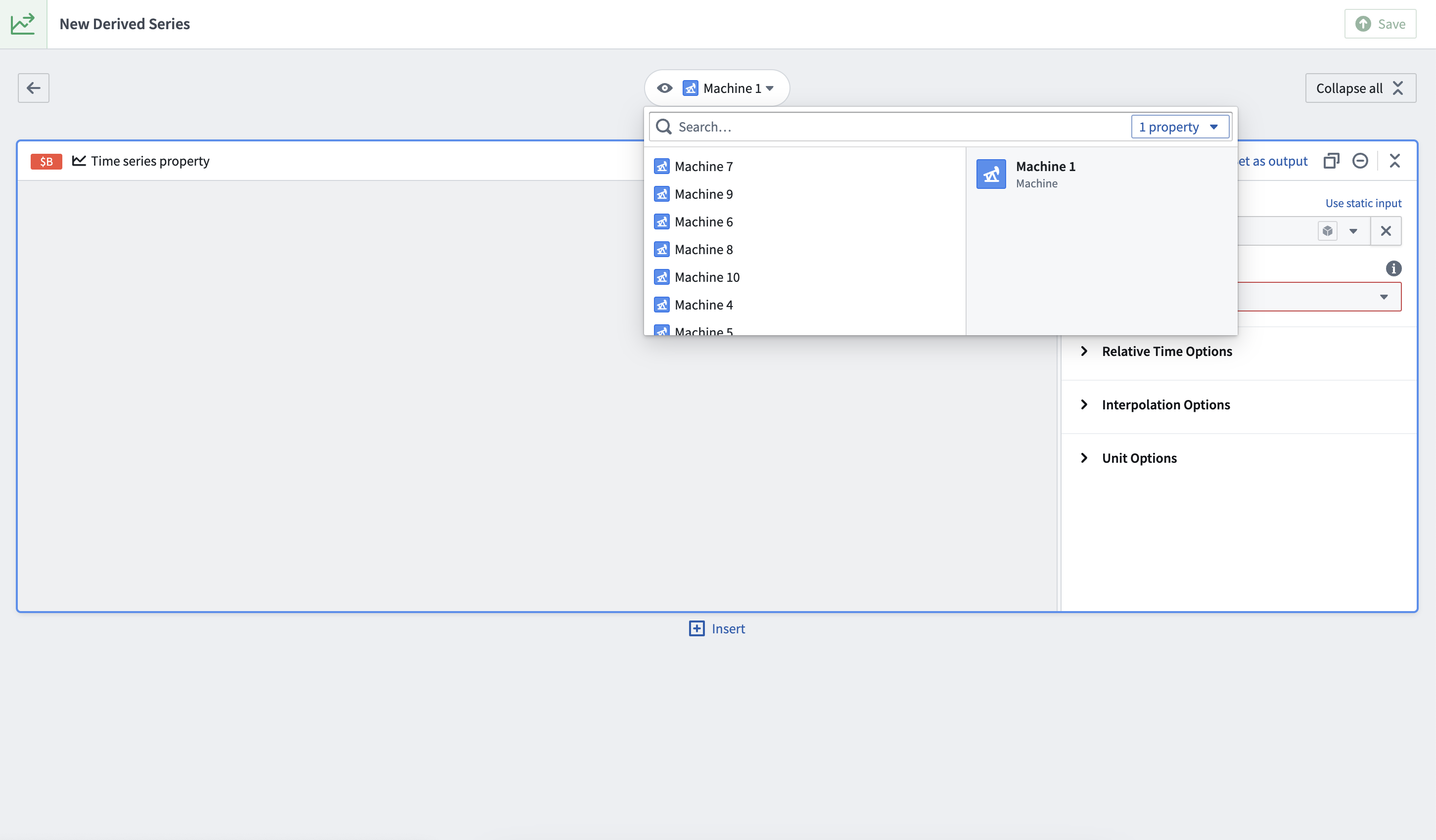

Templated는 루트 객체 유형을 고른 뒤 미리보기 객체 하나를 사용합니다. 위쪽에서 같은 유형의 다른 미리보기 객체로 바꿀 수 있습니다.

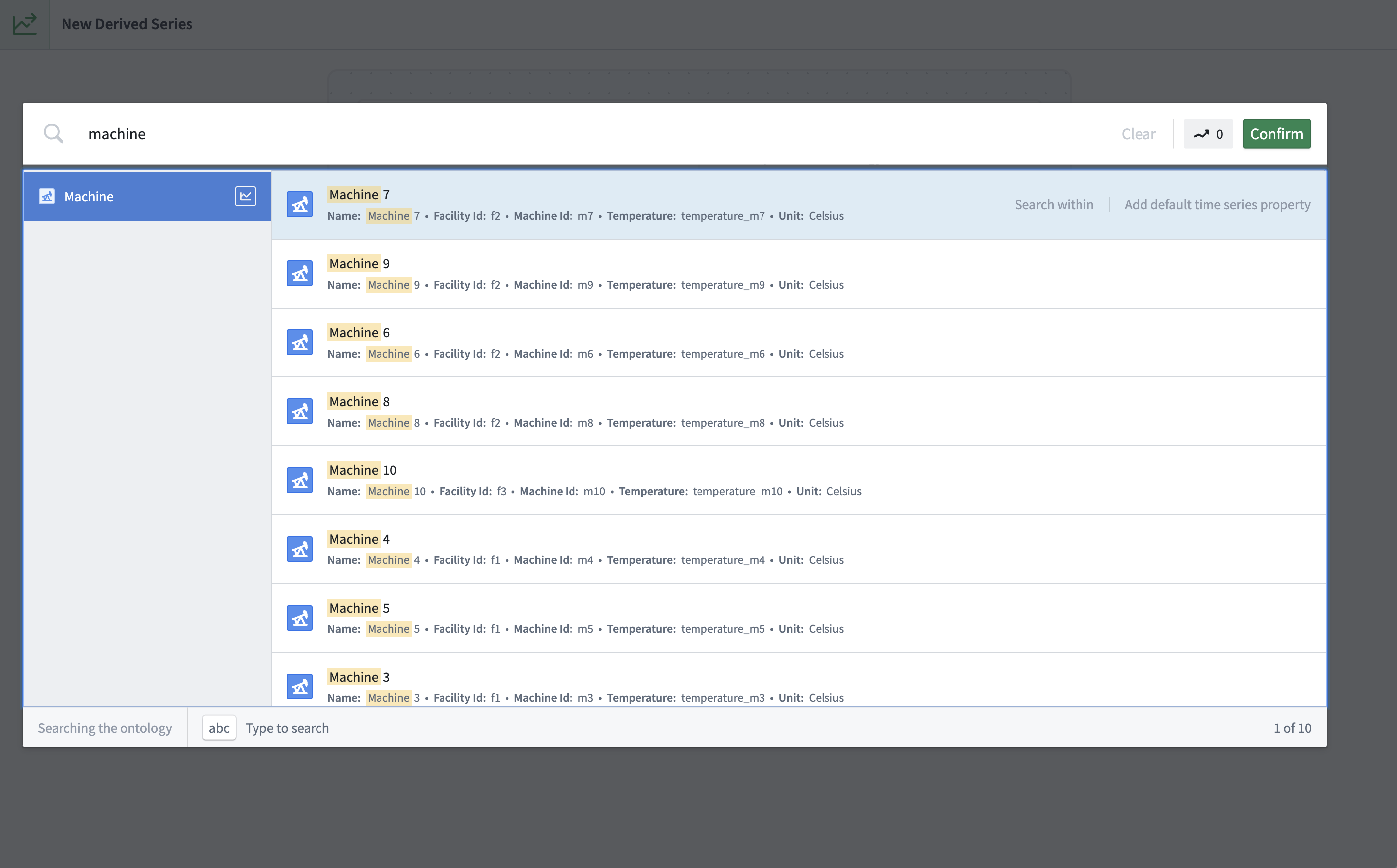

Single은 시작할 객체들을 선택하며 입력이 여럿일 수 있으므로 별도의 미리보기 객체를 두지 않습니다.

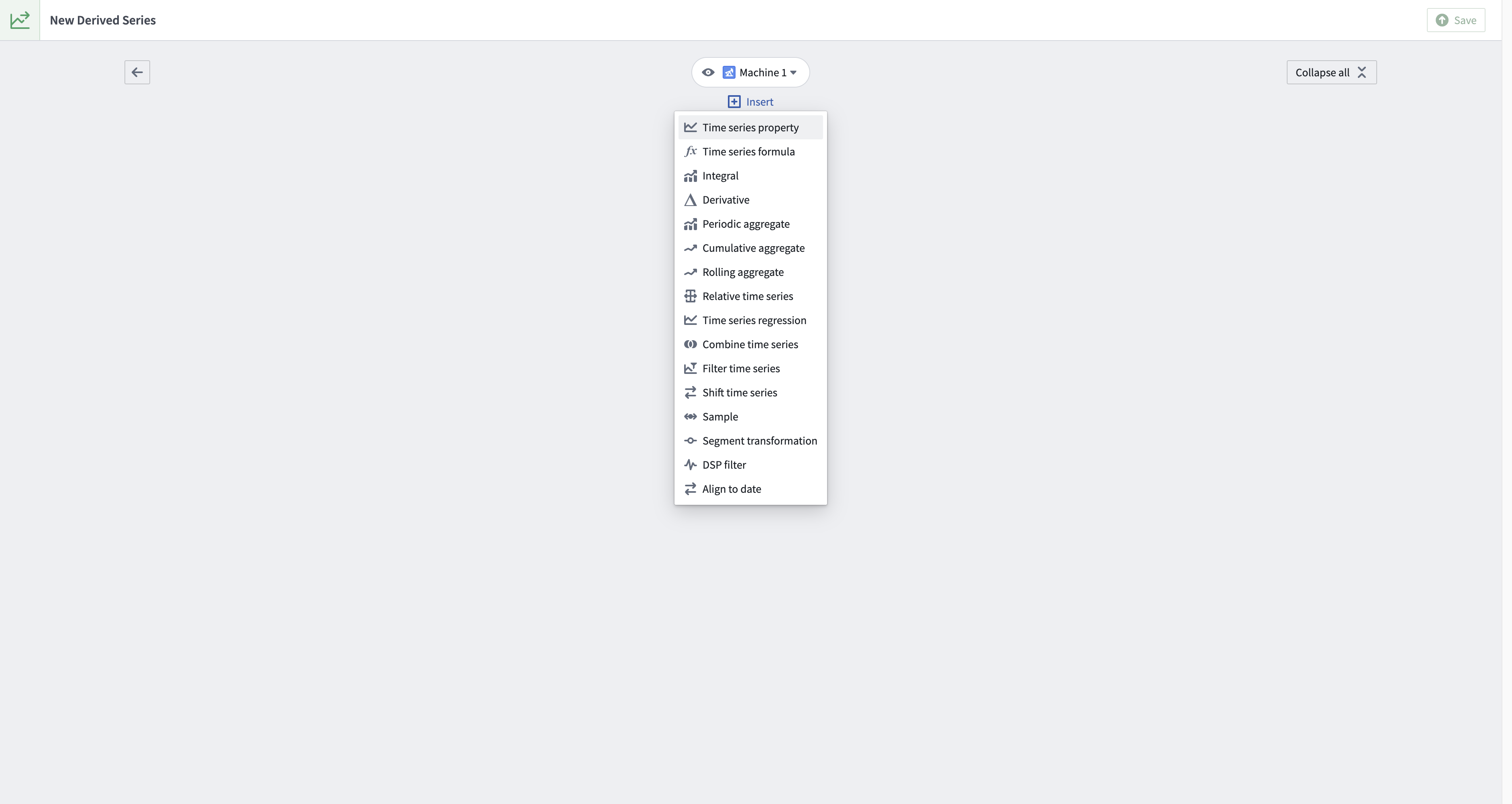

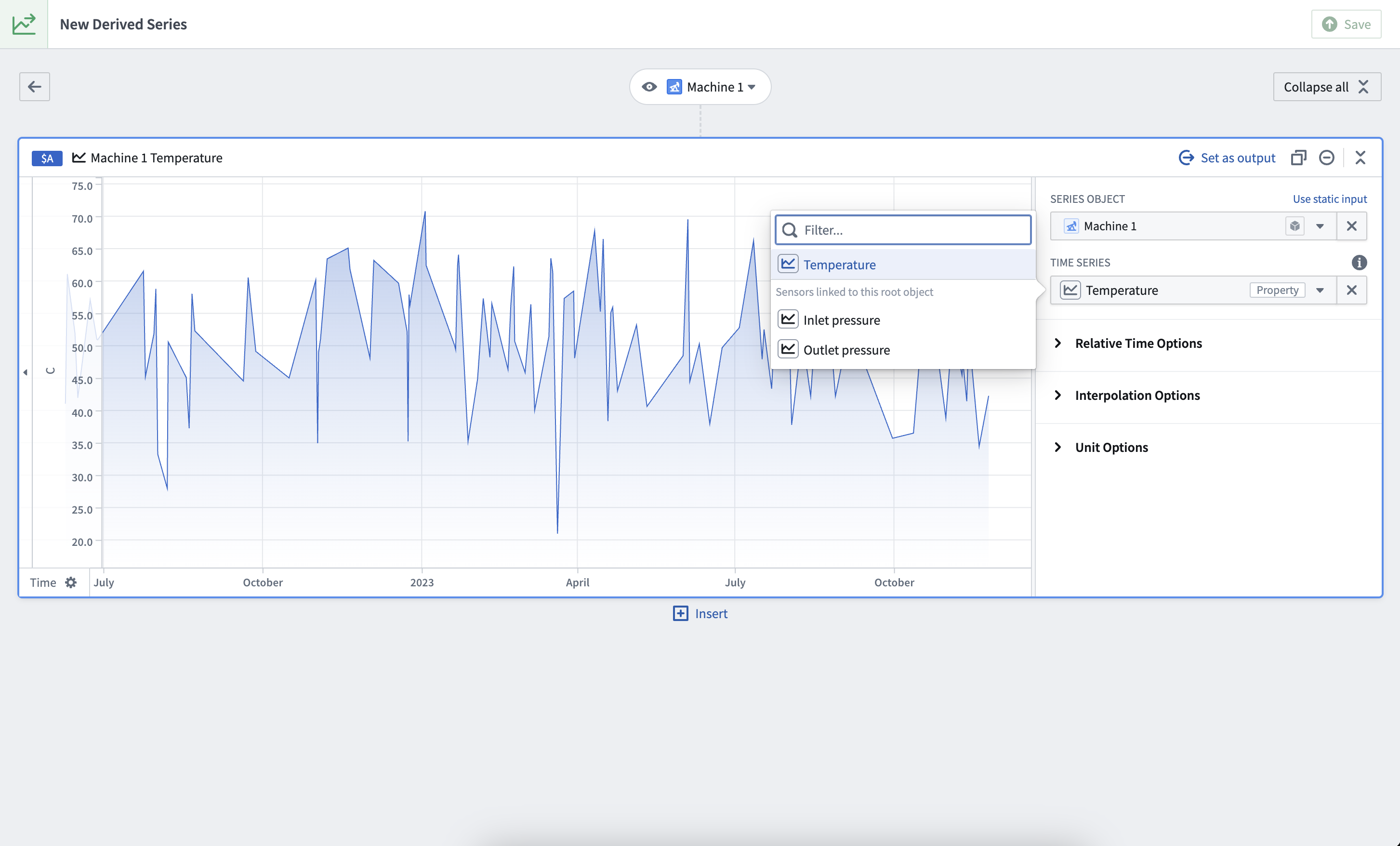

선택한 객체마다 Time series property 카드가 생깁니다. 카드에서 직접 TSP 또는 연결 센서의 TSP를 고릅니다.

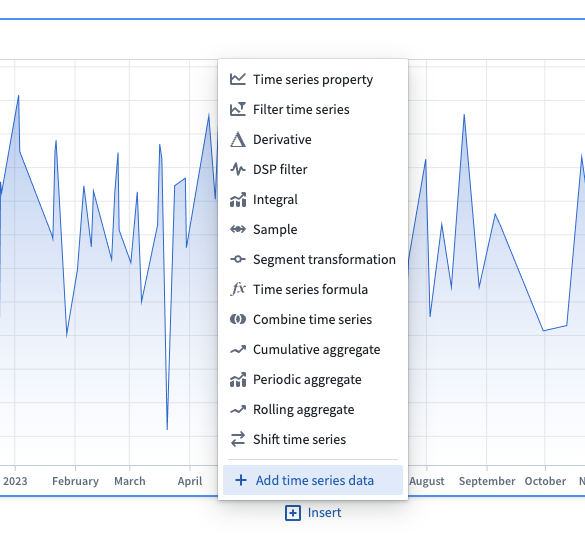

Templated는 다른 루트 객체를 추가할 수 없습니다. Single은 오른쪽 위 Add time series data 또는 카드 사이 Insert > + Add time series data로 입력을 더할 수 있습니다.
변환과 출력

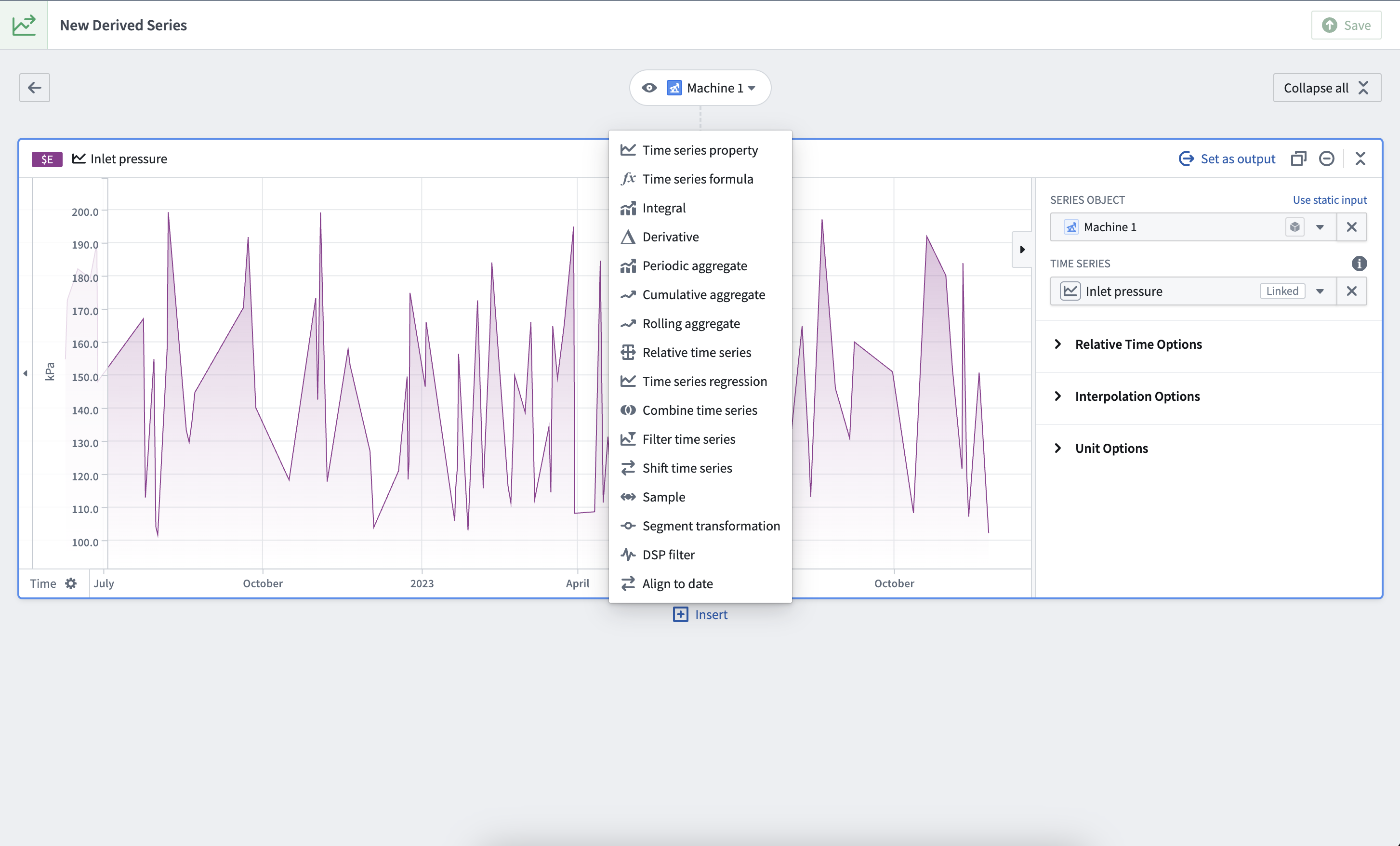

카드를 삽입하여 계산을 구성합니다.

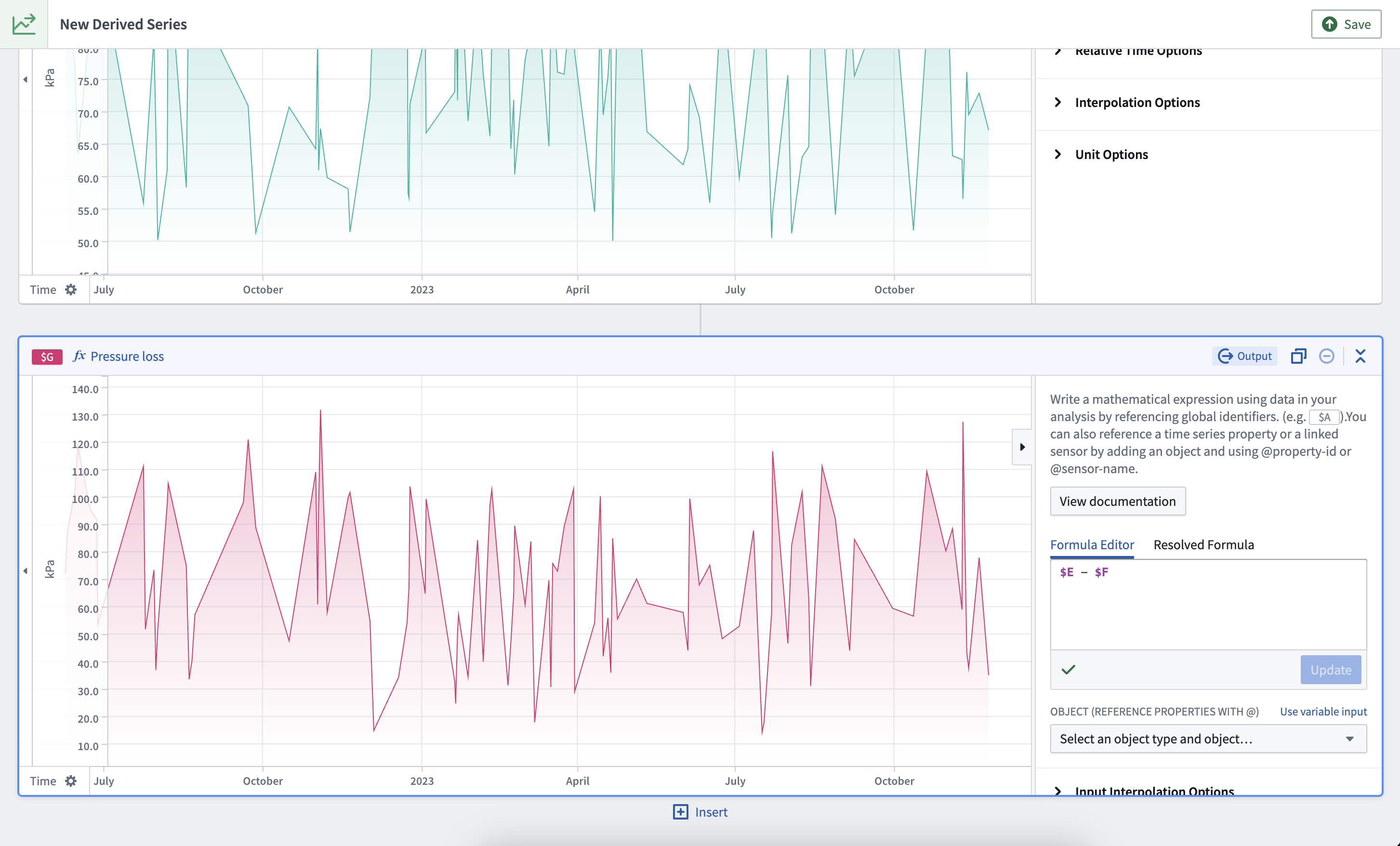

가상 Machine의 압력 손실은 Inlet pressure와 Outlet pressure 카드 및 Time series formula로 계산합니다. 카드 왼쪽 위 식별자가 각각 $E와 $G라면 식은 다음과 같습니다.
$E - $G
실제 카드 식별자와 측정 단위를 맞춥니다. 마지막 계산 카드의 Set as output을 선택하고 위쪽 Save를 누릅니다.
바인딩과 온톨로지 저장

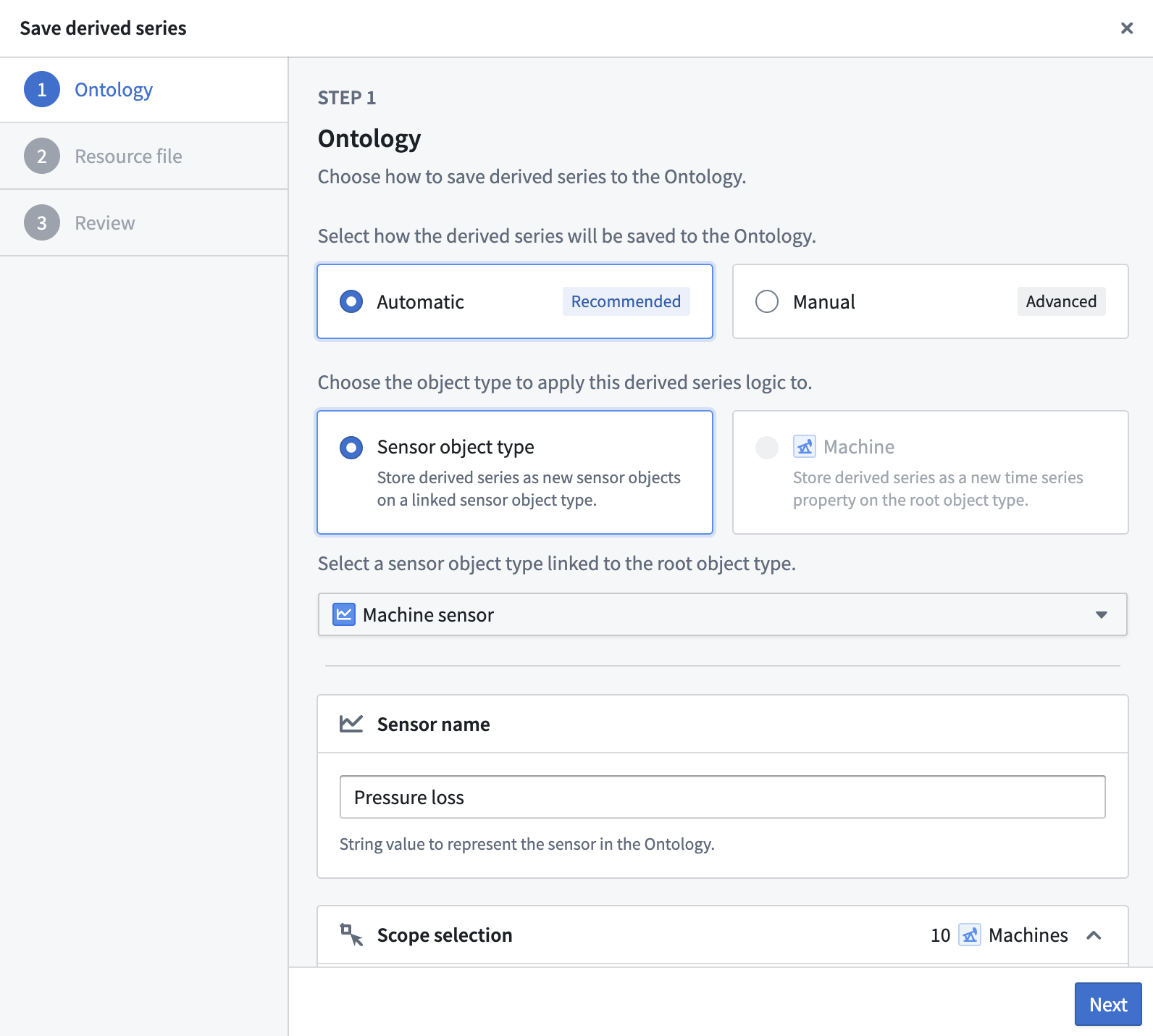

Automatic 저장은 센서 객체 유형에 바인딩한 파생 시계열에서만 지원합니다. 생성 후 자동 저장을 구성할 수는 있지만 저장한 bound object type을 바꿀 수는 없습니다.
| 유형 | 바인딩할 수 있는 객체 유형 |
|---|---|
| Templated | 로직의 루트 유형 또는 그 루트에 연결된 센서 유형 |
| Single | 같은 온톨로지의 루트 또는 센서 유형 |
파생 템플릿은 선택한 bound object type에서만 해석할 수 있습니다. 루트 유형에 수동 저장으로 바인딩한 리소스를 나중에 다른 센서 유형으로 바꾸는 경로는 제공하지 않습니다.

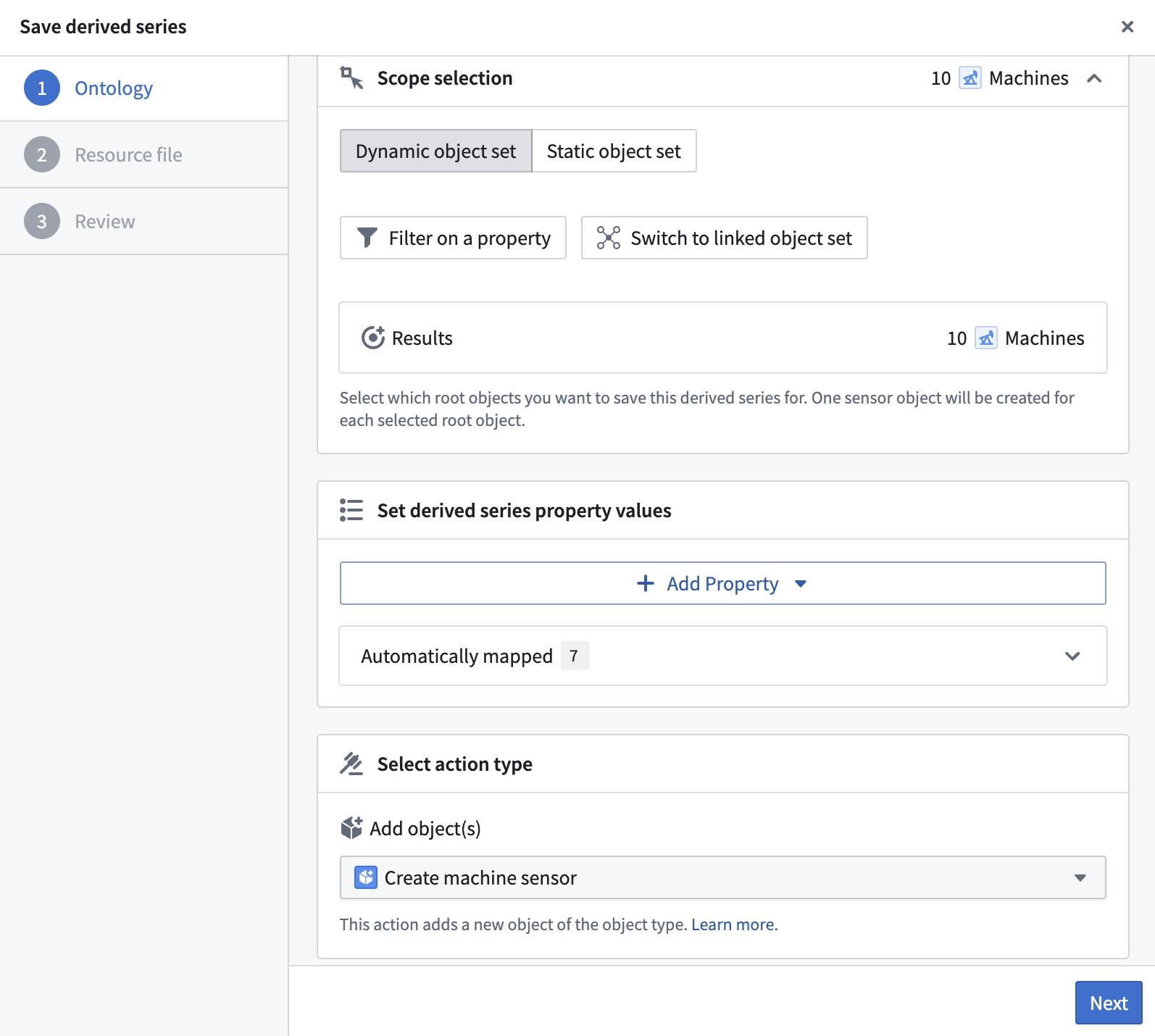

자동 저장에는 다음을 설정합니다.
| 항목 | 조건 |
|---|---|
| Sensor name | 온톨로지에 표시할 센서 이름. 속성 매핑에 포함 |
| Scope | Templated의 대상 루트 객체 범위. 객체별 센서 하나를 만들며 최대 5,000개 |
| Property mapping | 생성할 센서 객체들에 공통 적용할 값. 현재 직접 제공하는 값은 String 또는 Boolean 지원 |
| Action types | 필수 조건에 맞는 생성, 수정과 삭제 액션 |
대부분의 센서 속성은 자동 매핑됩니다.
리소스 저장

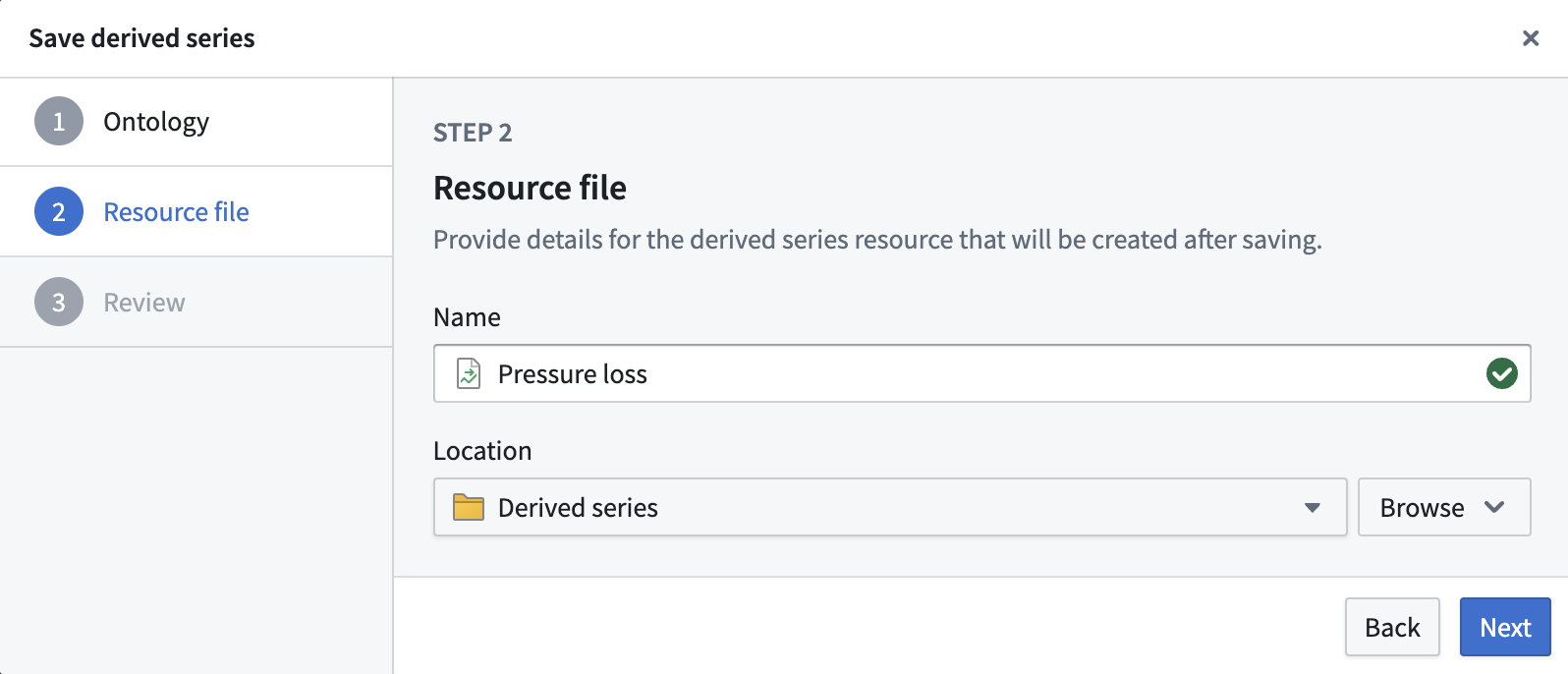

파생 시계열의 이름과 저장 폴더를 정합니다.

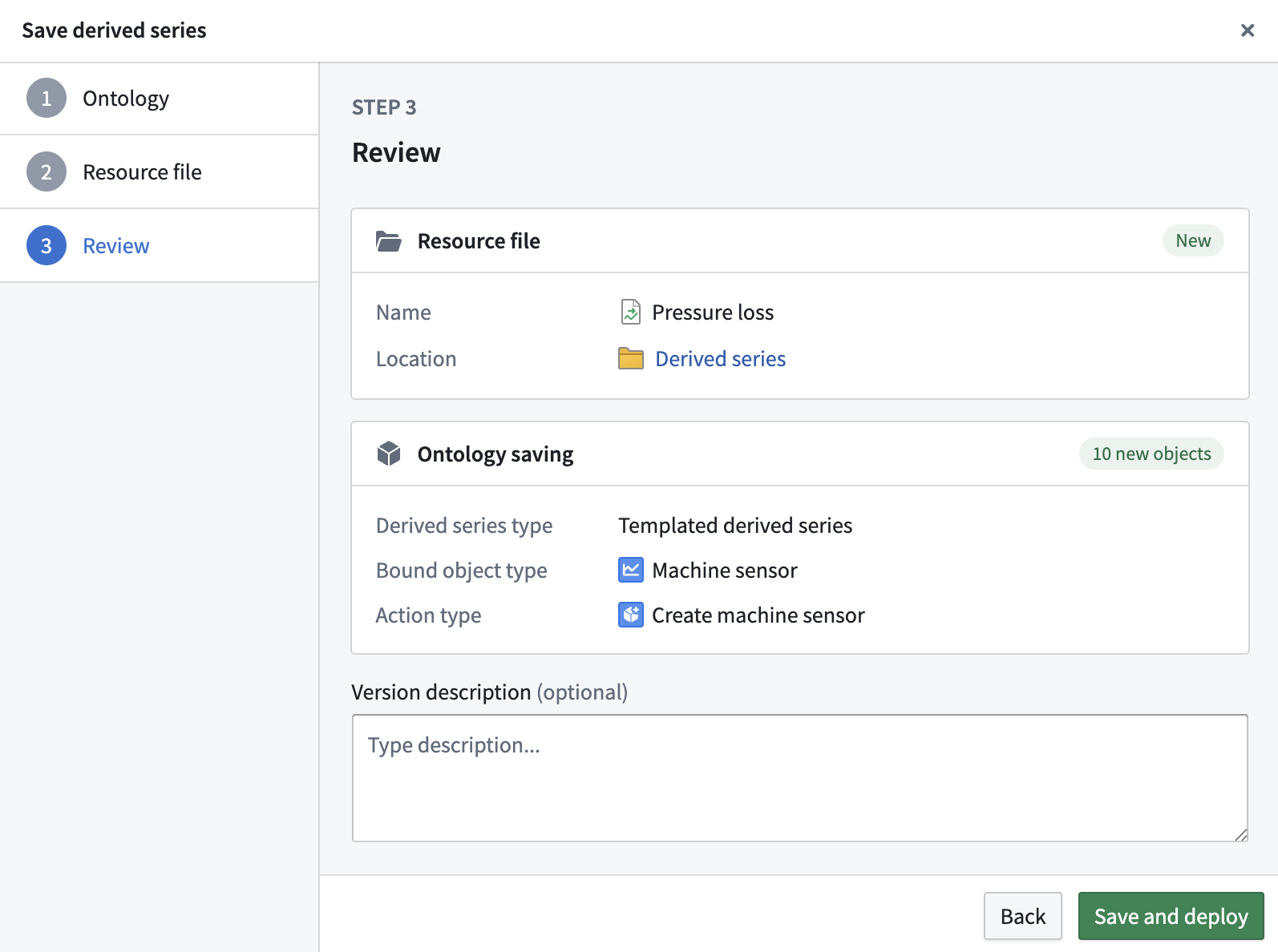

온톨로지 출력과 리소스 위치를 검토하고 필요한 버전 설명을 추가한 뒤 저장합니다.
이후 변경은 관리 페이지에서 수행합니다. 자동 생성된 센서가 있으면 리소스를 삭제하기 전에 관리 페이지의 Delete from Ontology로 센서 객체를 정리합니다. 리소스 삭제만으로 연결된 객체가 삭제되지는 않습니다.
Quiver에서 생성

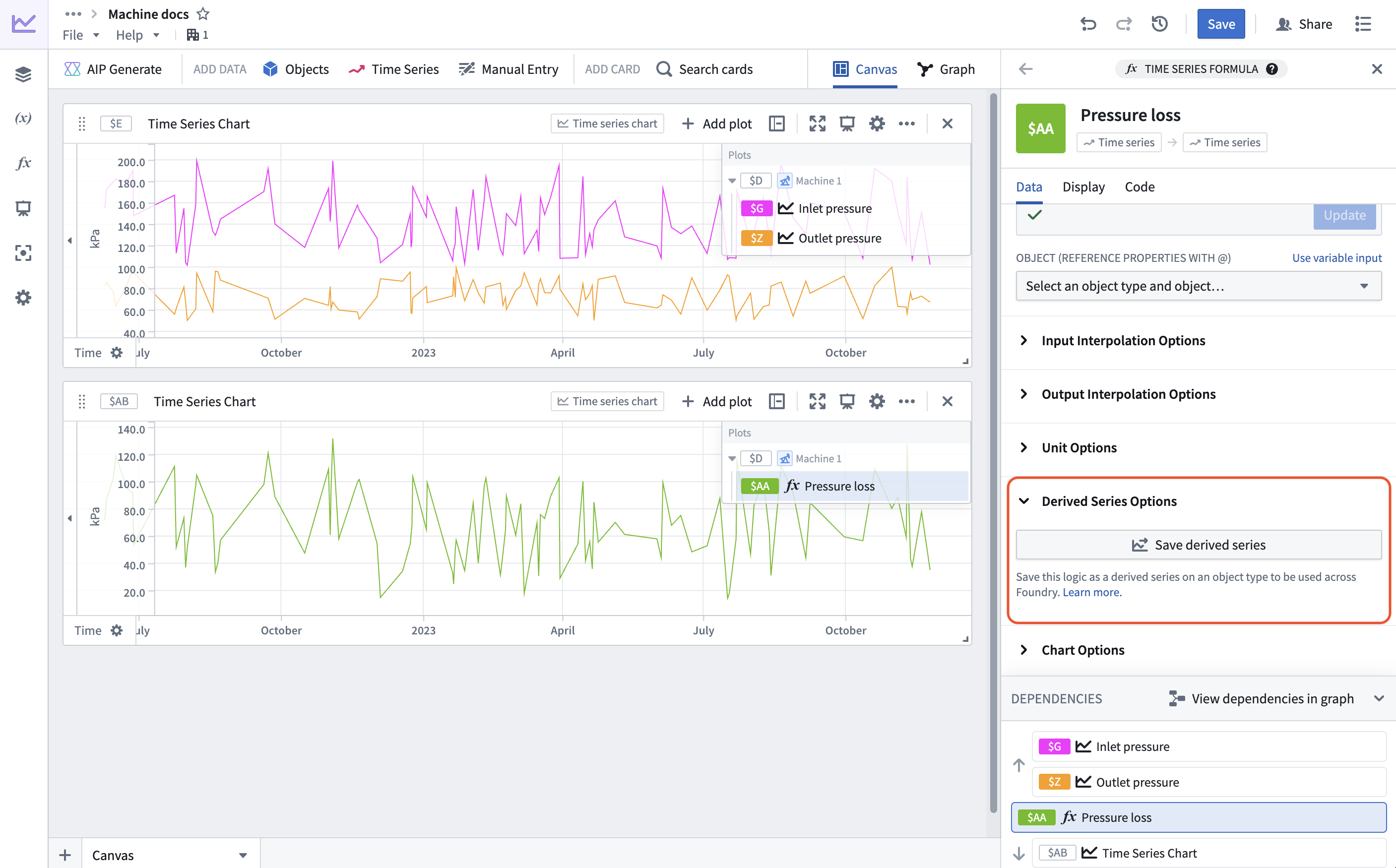

Quiver 분석의 시계열 카드에서 Derived series options의 Create derived series를 선택할 수도 있습니다.

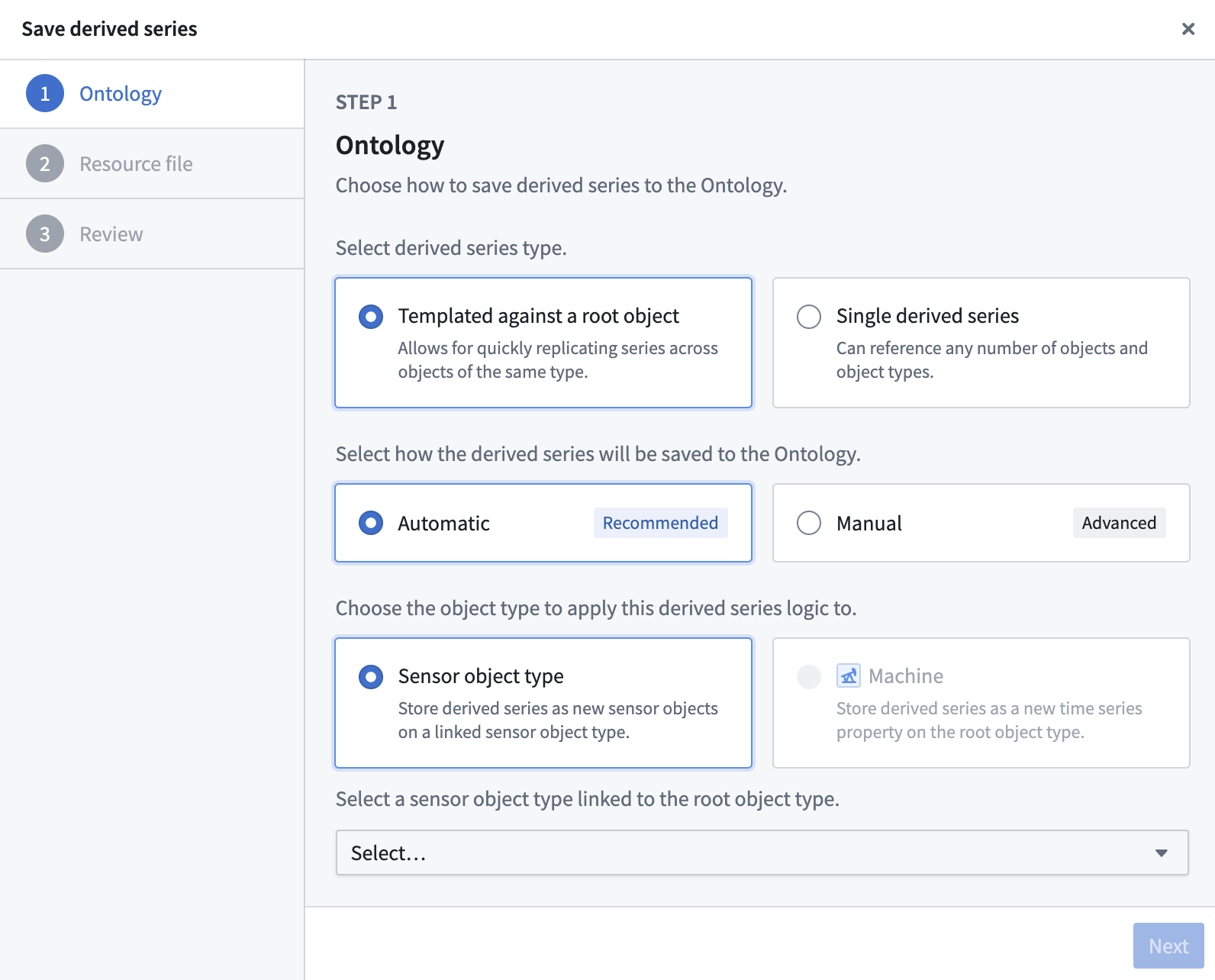

대화상자에서 유형을 고릅니다. 여러 객체를 사용하는 로직은 Templated로 저장할 수 없습니다.
생성 후에는 원래 Quiver 분석과 연결되어 관리되지 않습니다. 이후 로직은 파생 시계열 관리 페이지에서 바꿉니다. 모든 Quiver 연산이 지원되는 것은 아니므로 Catalog에서 만드는 경로가 권장됩니다.
