Vertex 객체와 간선 스타일

Vertex의 레이어는 같은 유형의 객체 노드들이나 노드 사이의 관계를 나타냅니다. Layers에서 유형과 관계별 모양을 정하고 속성, 시계열 또는 계산값으로 현재 상태와 시뮬레이션 상태를 표시할 수 있습니다.

객체 스타일

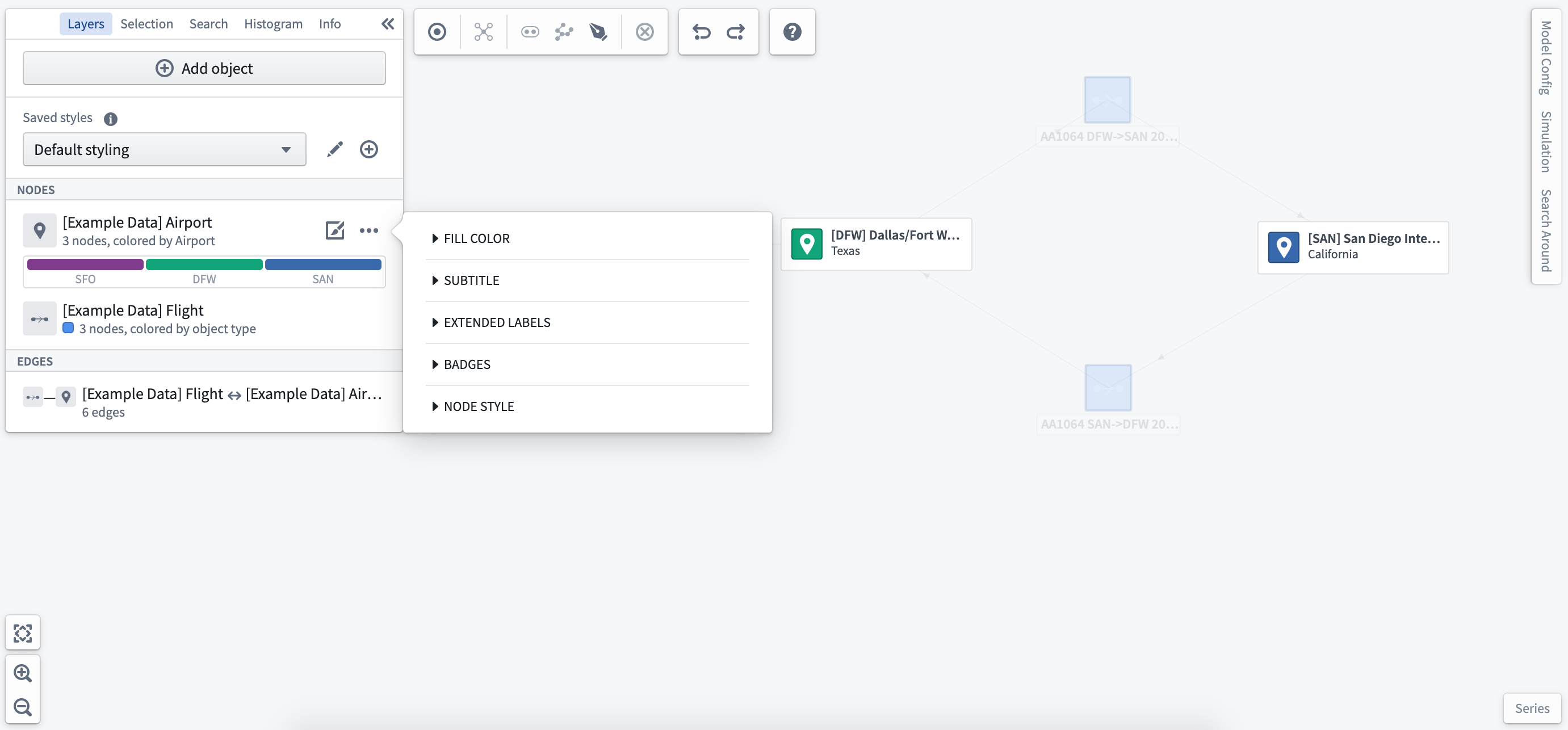

구성할 객체 유형 옆의 Styling Options를 엽니다.

색상

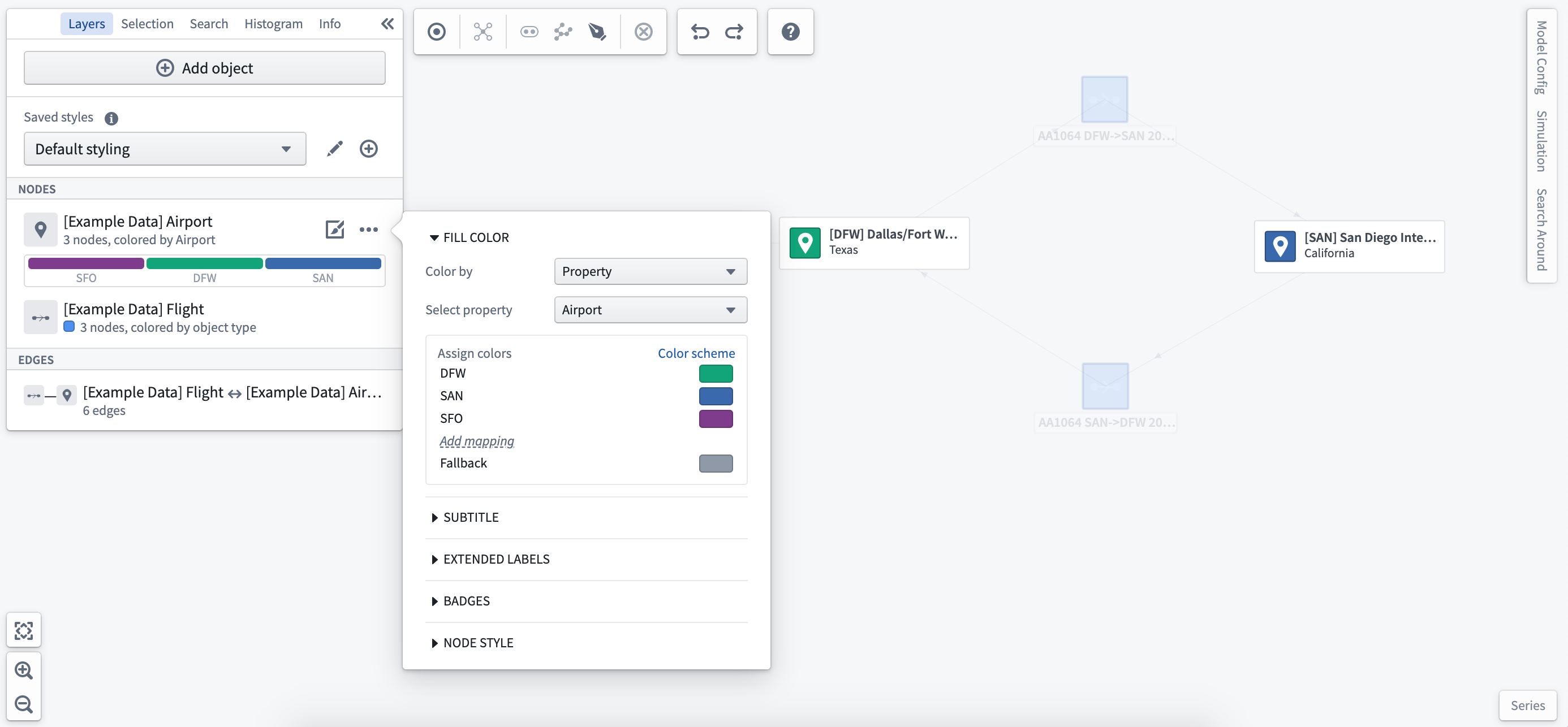

Fill Color에서 색을 정할 기준과 색상표를 선택합니다. Color by에 시계열 measure를 연결하면 선택한 시간에 따라 스타일이 달라집니다. 파생 속성 함수의 값으로 색을 정할 수도 있습니다.

부제목

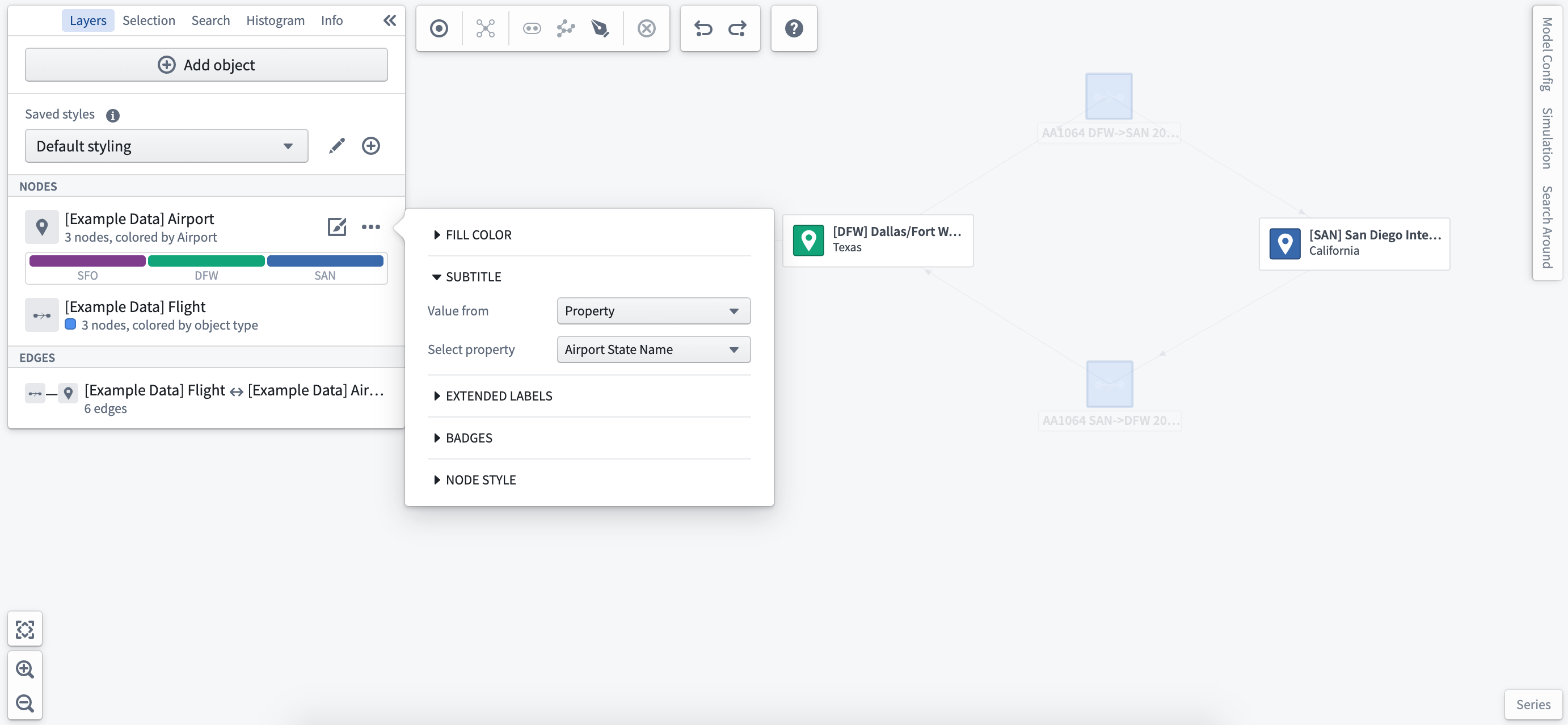

Subtitle에는 객체 유형 또는 선택한 속성을 표시할 수 있습니다. 같은 유형의 그래프 객체들에 적용됩니다.

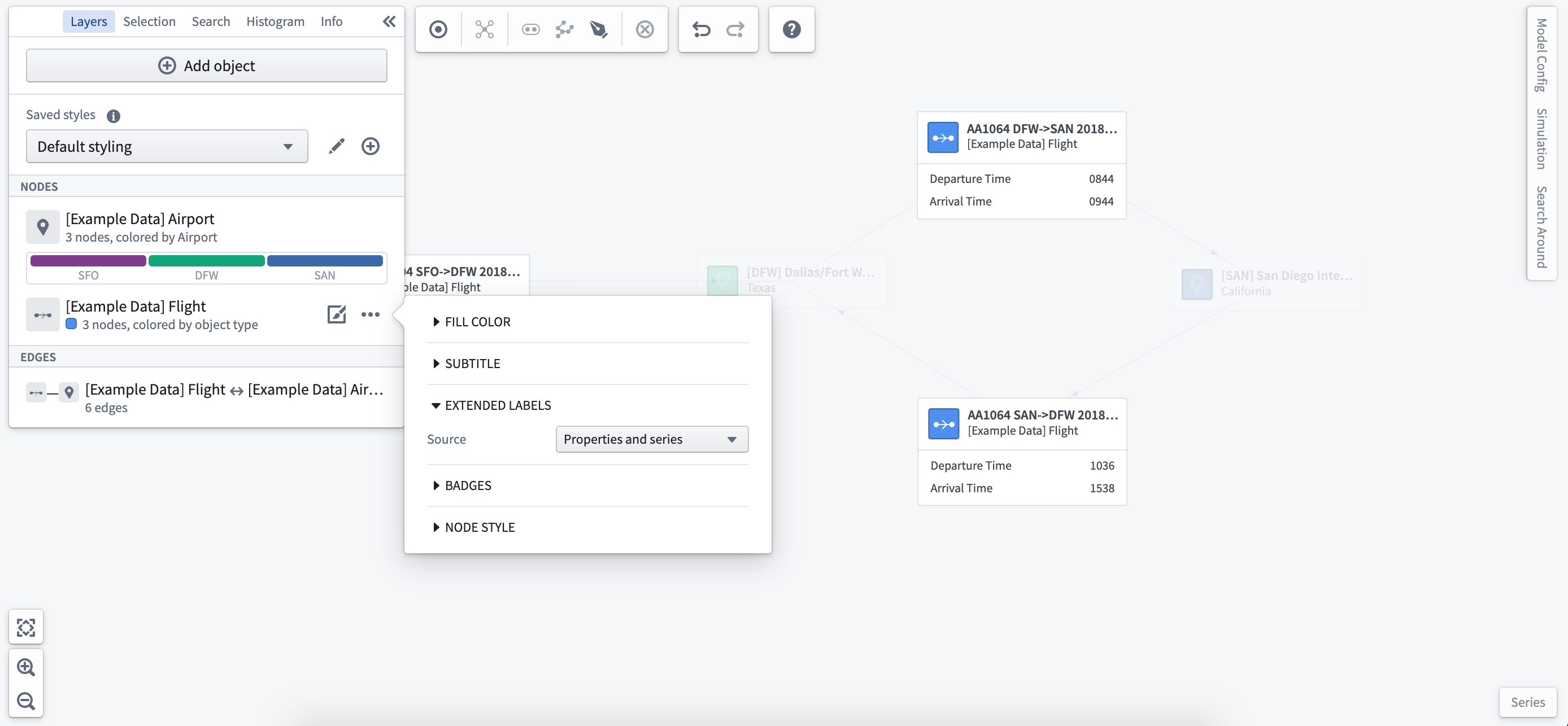

Extended Labels

확장 레이블에는 실제 시계열 관측이나 시뮬레이션 값을 더하여 같은 화면에서 비교할 수 있습니다. Extended Labels의 스타일을 정한 뒤 Selection에서 표시할 속성 또는 시계열을 고릅니다.

배지와 노드 형태

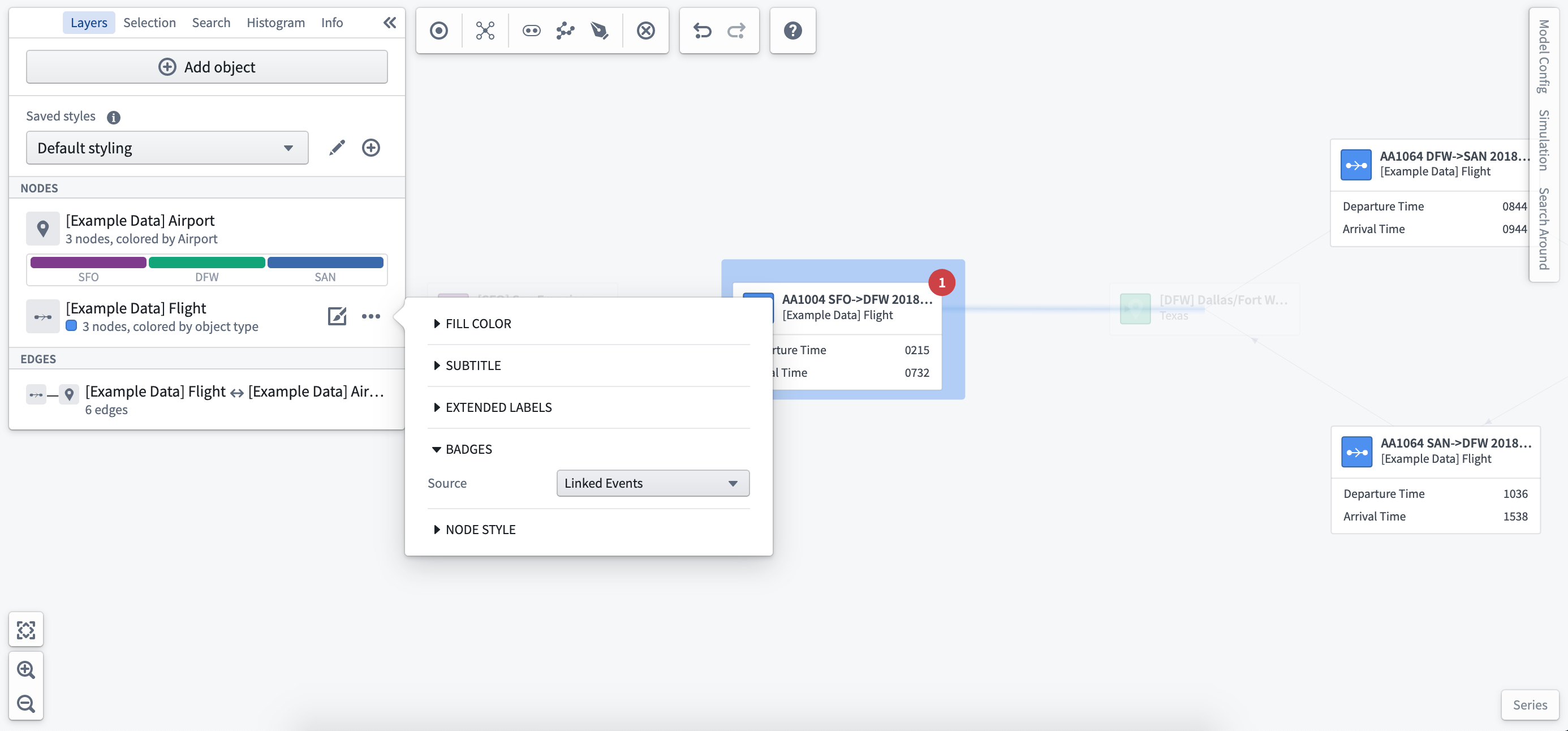

Badges로 특정 객체 유형의 연결 이벤트 수를 표시할 수 있습니다. 아래 예시는 지연 이벤트 하나입니다.

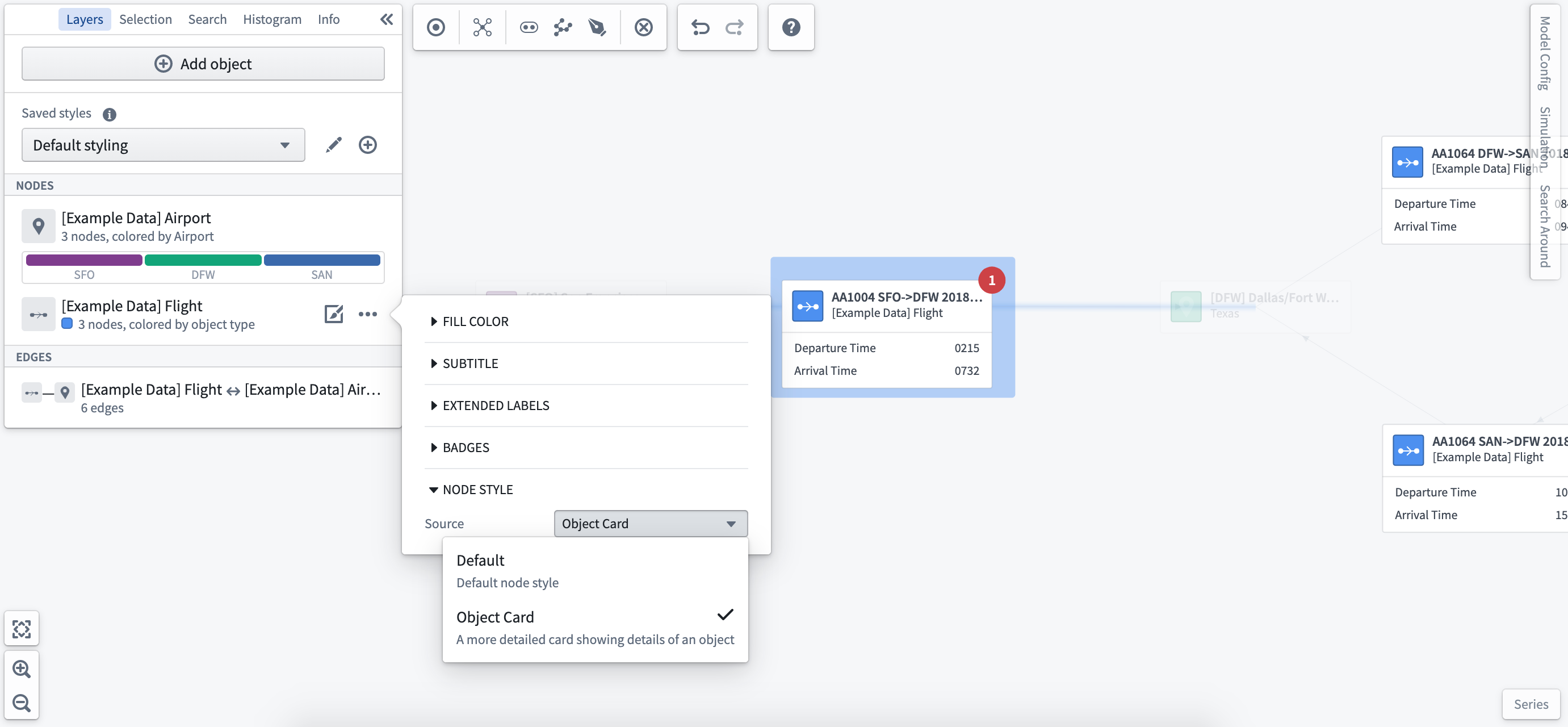

Node style은 기본 노드 또는 전체 Object card 중에서 선택합니다.

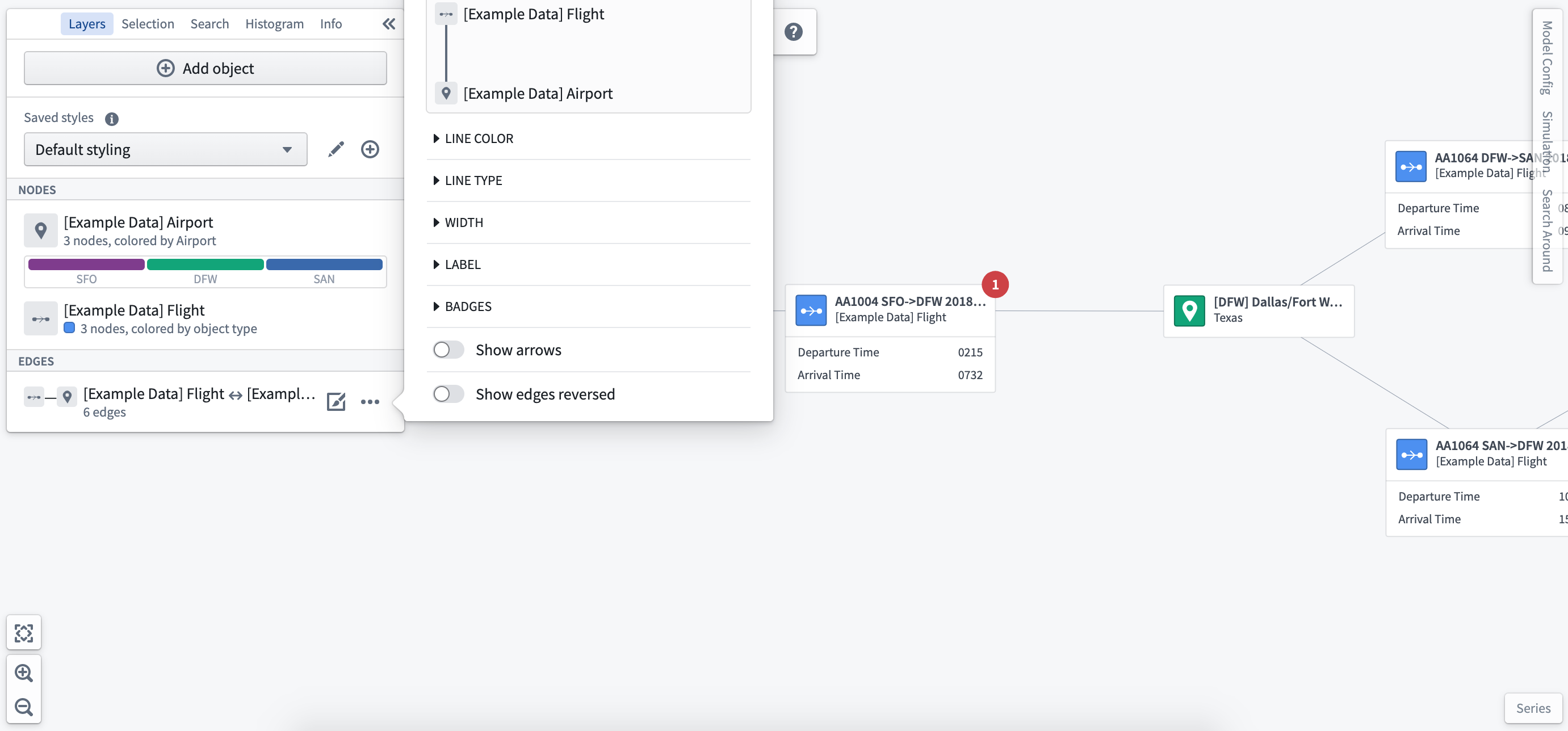

간선 스타일

간선은 객체 사이의 관계를 표시합니다. 해당 관계의 Styling Options를 엽니다.

색상과 선 형태

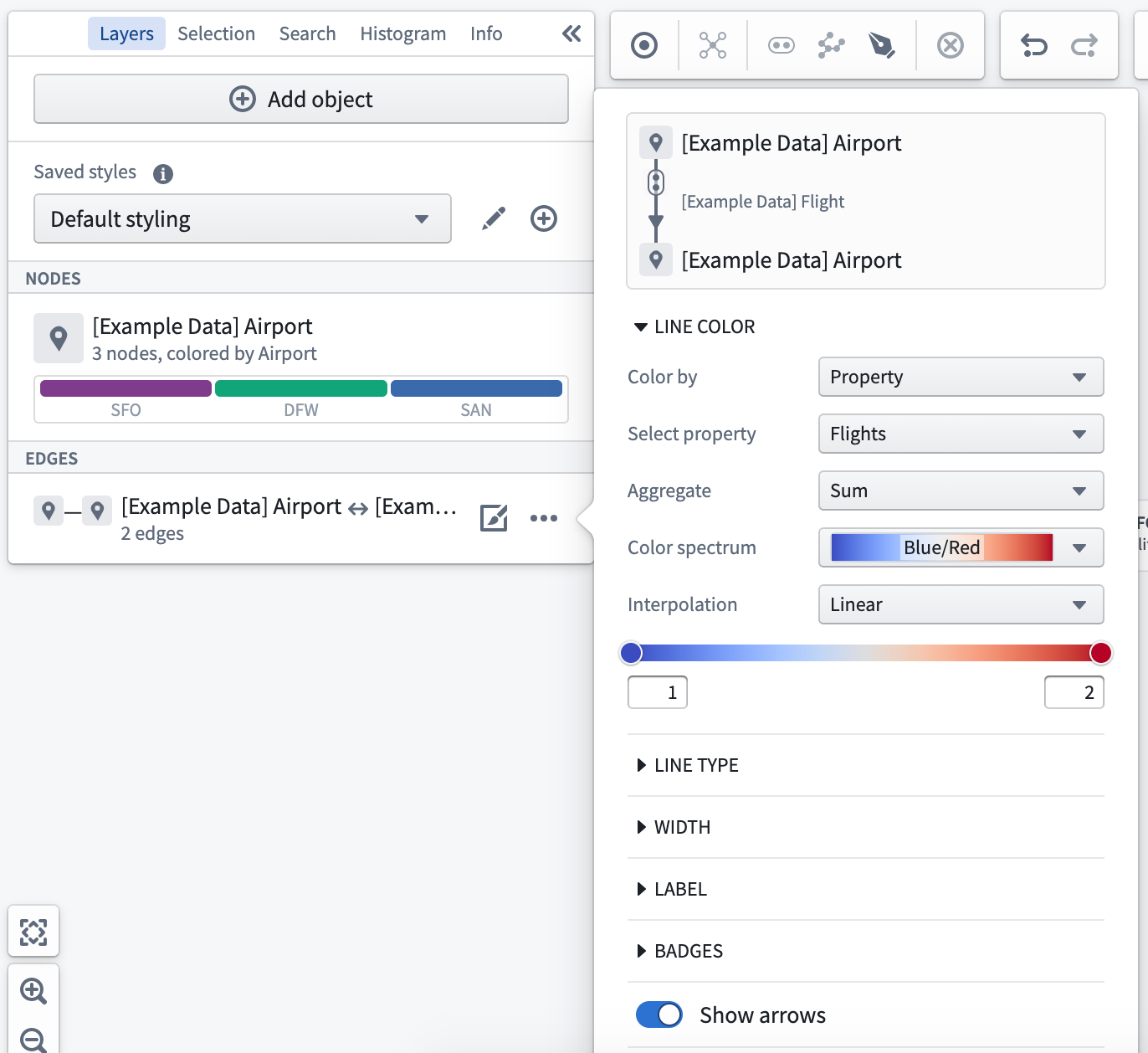

Line color는 객체 유형이나 관련 객체들의 공통 속성을 기준으로 구성할 수 있습니다.

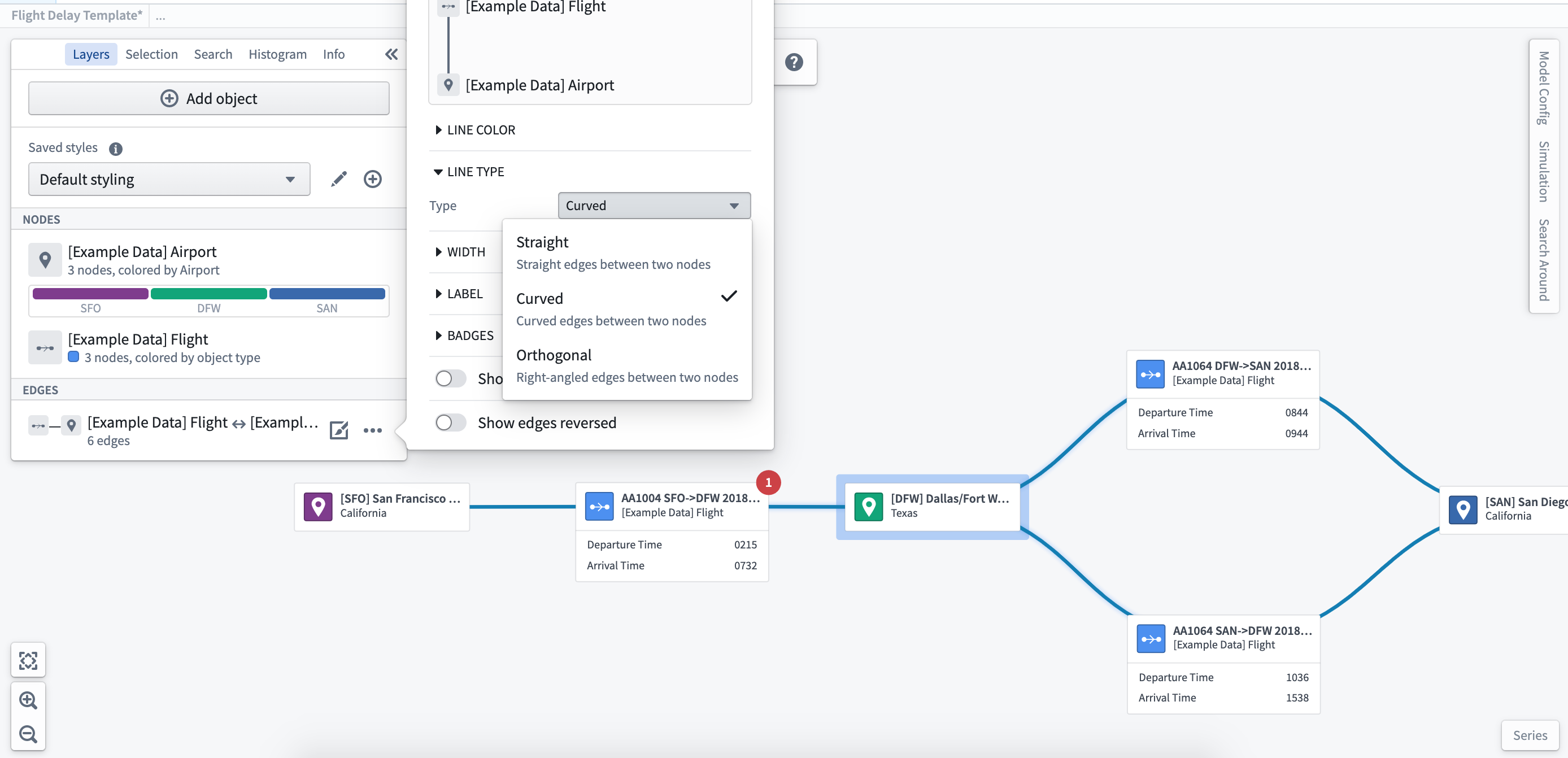

Line type은 직선, 곡선 또는 직교선입니다.

레이블과 너비

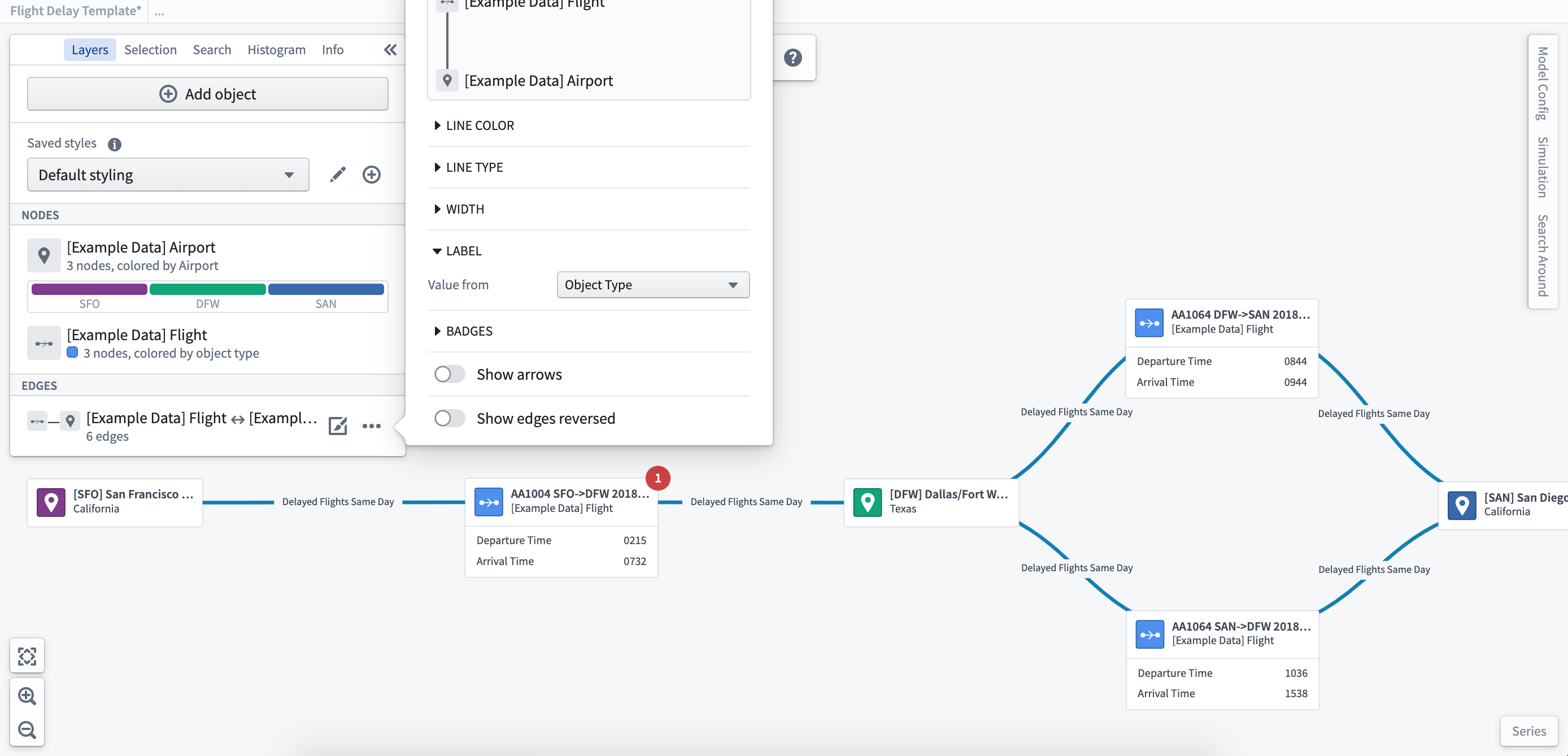

간선 안에 객체들을 묶은 경우 개별 속성이나 집계값을 레이블로 표시할 수 있습니다.

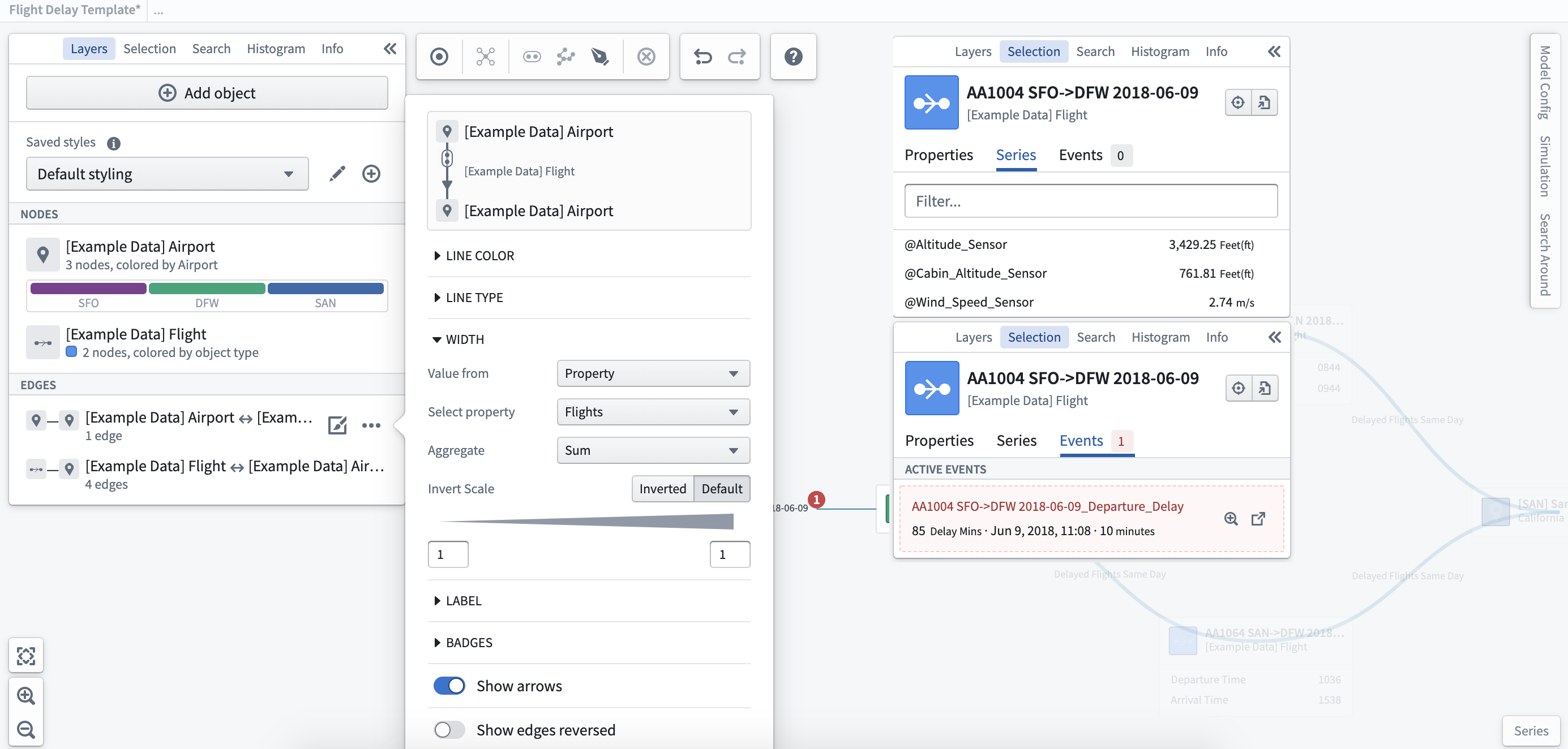

Line width도 객체 속성값에 따라 바꿀 수 있습니다. 공항 사이의 항공편처럼 이동량이나 거래량을 너비로 표현할 수 있습니다.

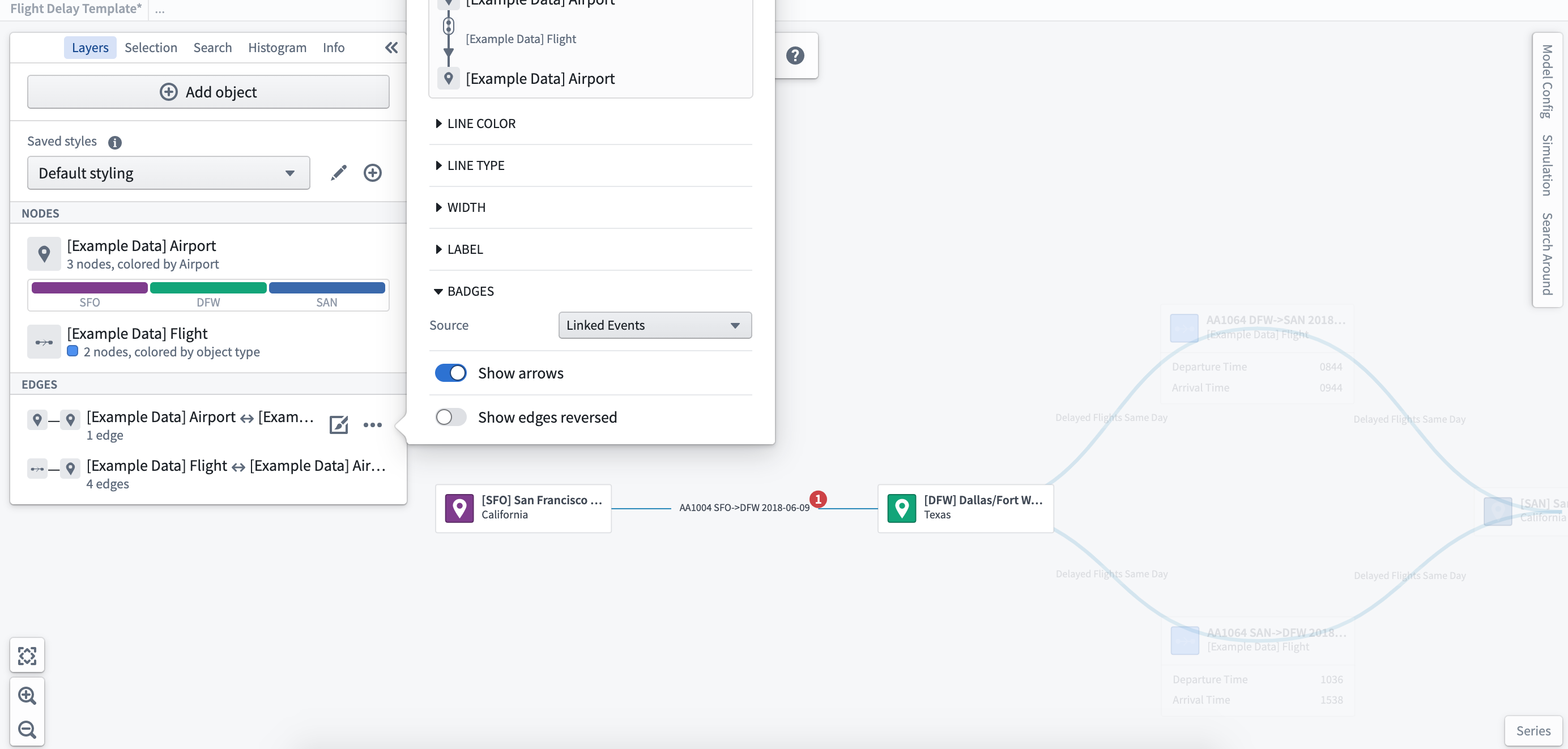

이벤트 배지

간선 관계에도 연결 이벤트 수를 배지로 표시할 수 있습니다.

온톨로지의 간선 방향

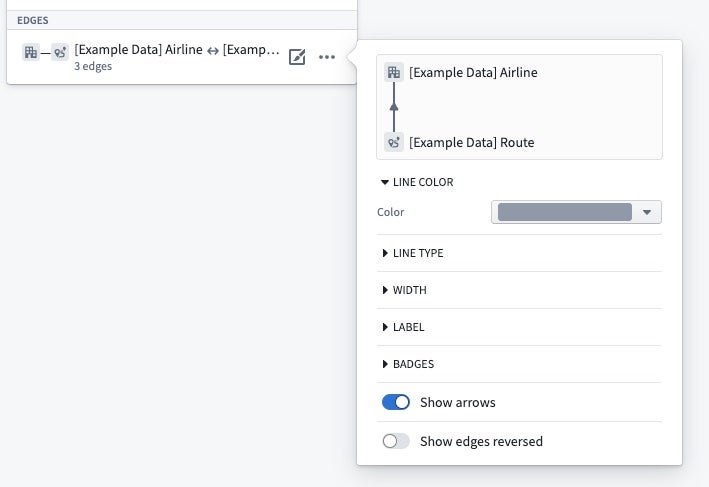

기본 화살표는 온톨로지 링크 정의의 오른쪽에서 왼쪽으로 향합니다. 예를 들어 many-to-one 링크는 one 쪽에서 many 쪽으로 향합니다. 화면에서 노드를 놓은 좌우 위치와는 구분합니다.

링크 유형에는 다음 타입 클래스를 구성할 수 있습니다.

그래프별 레이어 스타일에서도 화살표를 숨기거나 반대로 바꿀 수 있습니다.

Saved styles

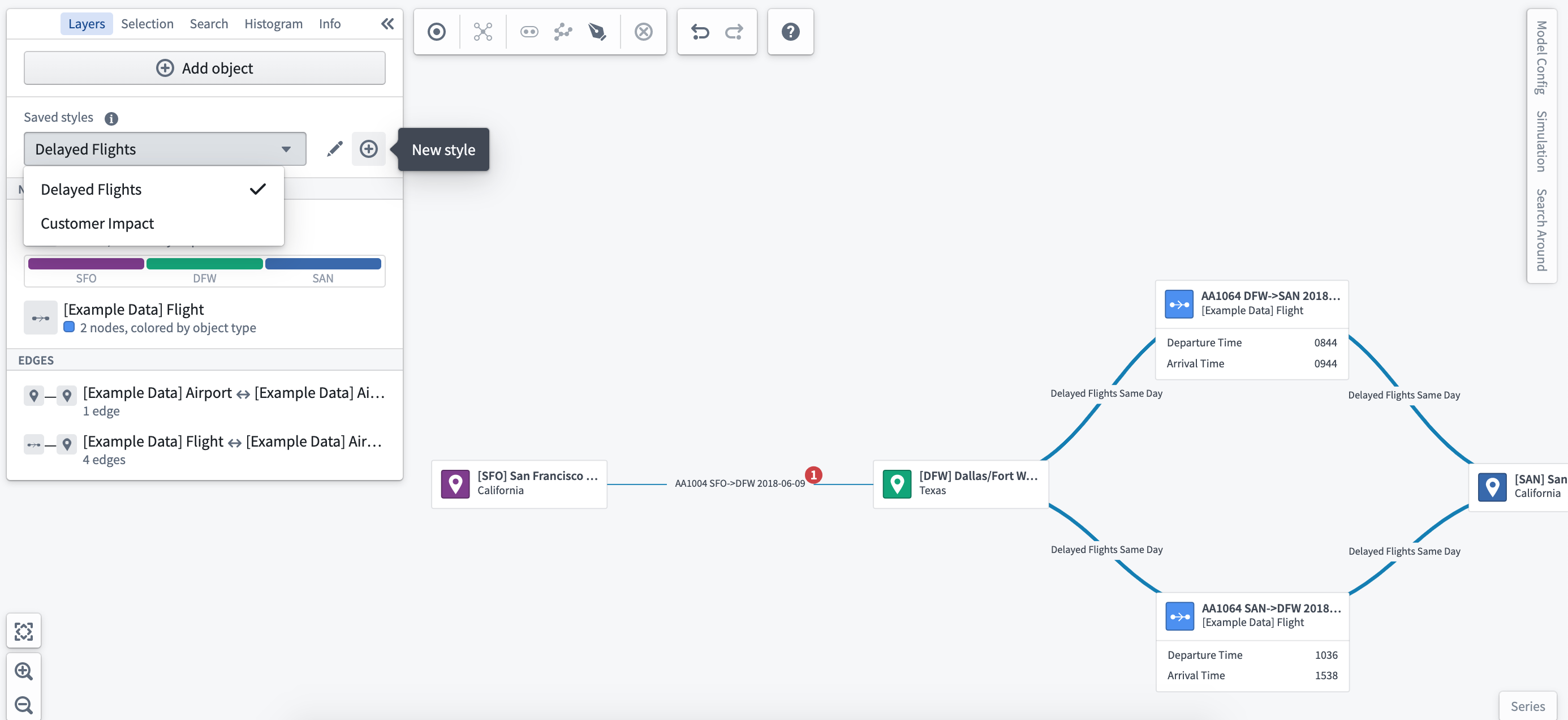

같은 그래프에 여러 스타일을 저장하여 서로 다른 관점을 제공할 수 있습니다. 예를 들어 같은 공항과 노선 그래프를 항공사 성과 지표로 표시하거나 고객 만족도로 표시하는 스타일을 따로 저장합니다.

객체 묶음과 배치를 바꾸는 기능은 그래프 배치, 관심 객체의 색상 테두리를 남기는 기능은 저장한 선택을 사용합니다.
