Vertex 배치와 객체 그룹

자동 배치

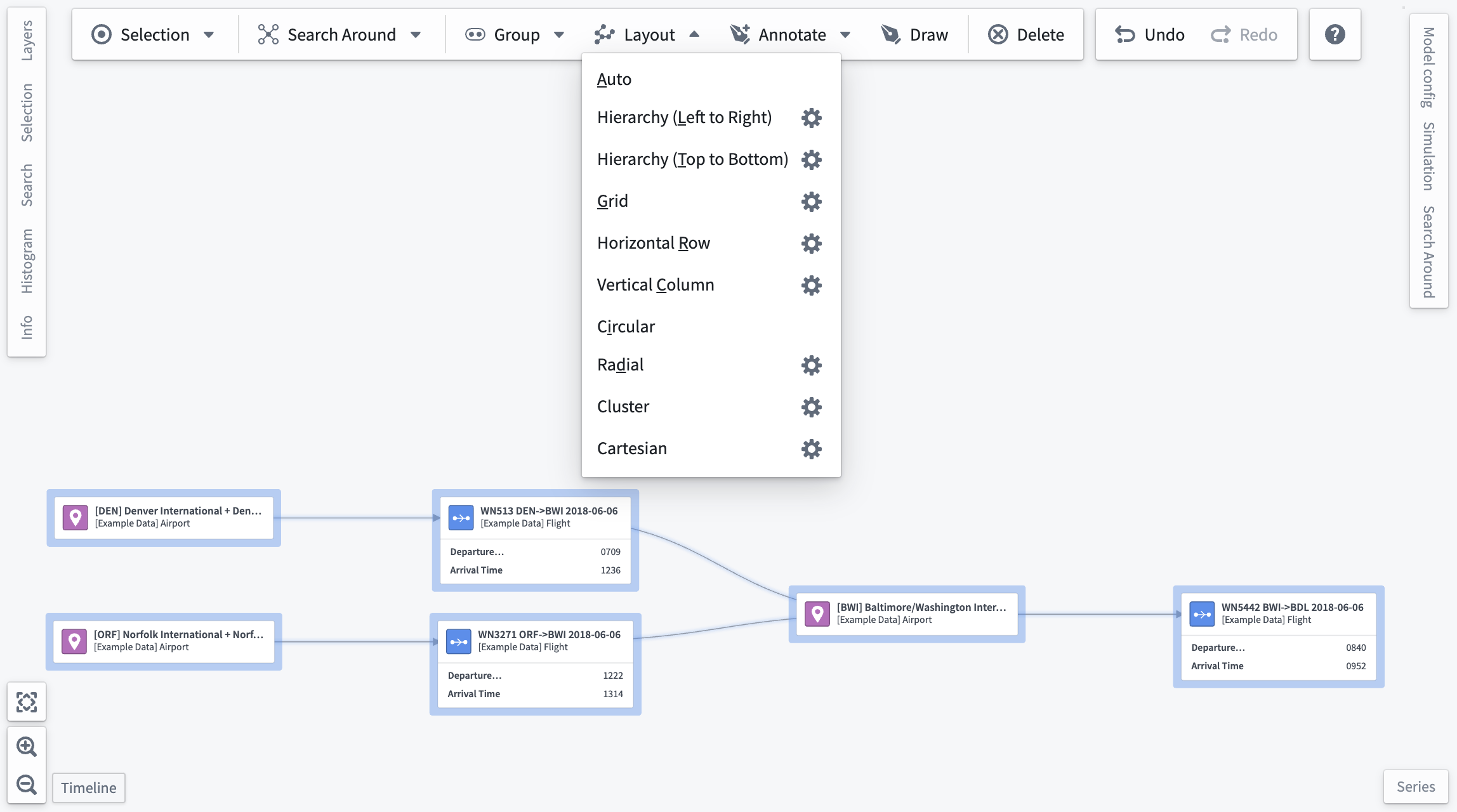

작업 공간 위쪽 Layout에서 배치를 고르면 노드와 간선이 자동으로 이동합니다. 고급 설정이 있는 배치는 옆의 톱니바퀴로 옵션을 엽니다. Auto와 Circular에는 고급 설정이 없습니다.

자동 배치와 설정 버튼

Left to Right 또는 Top to Bottom 방향으로 계층을 표시합니다.

Staggered는 홀수 행을 어긋나게 배치합니다. Grid dimensions로 행 또는 열 개수를 제한할 수 있으며 Automatic은 행과 열 수가 비슷하도록 배치합니다.

Order by에 숫자 속성을 고르면 그 값으로 노드를 정렬합니다. 기본값은 오름차순이며 속성을 고른 뒤 나타나는 Reverse로 내림차순으로 바꿉니다.

속성을 고르지 않으면 Horizontal Row는 기존 가로 순서, Vertical Column은 기존 세로 순서를 유지합니다.

그룹 노드나 해당 속성이 없는 객체는 오름차순에서 앞, 내림차순에서 뒤에 놓입니다. 서로 다른 객체 유형이라도 속성 이름이 같으면 함께 정렬합니다.

Central node로 중심에 놓을 노드를 지정합니다. Density는 노드 사이 간격을 정하는 1 이상 5 이하의 값입니다.

Cluster by에 속성을 고르면 그 값으로 묶어 배치합니다. 속성을 고르지 않으면 객체 유형별로 묶습니다.

X/Y property에 좌표로 사용할 속성을 지정합니다. 배치를 실행할 때 노드가 뷰포트에 들어오도록 좌표를 정규화합니다.

X 또는 Y 중 적어도 하나를 선택해야 실행됩니다. 그룹 노드나 선택 속성이 없는 객체는 이전 위치를 유지합니다. Selectable 또는 Low Cardinality 렌더링 힌트가 있는 속성만 선택지에 나타나며, 유형이 달라도 같은 이름 속성은 함께 처리합니다.

속성을 선택한 축에는 X/Y reverse가 나타나 좌표 방향을 반전할 수 있습니다.

속성 표시 힌트는 온톨로지 메타데이터를 확인합니다.

객체 유형별로 대상 객체를 선택한 뒤 위쪽 배치 도구 모음에서 Group 또는 Ungroup을 사용합니다.

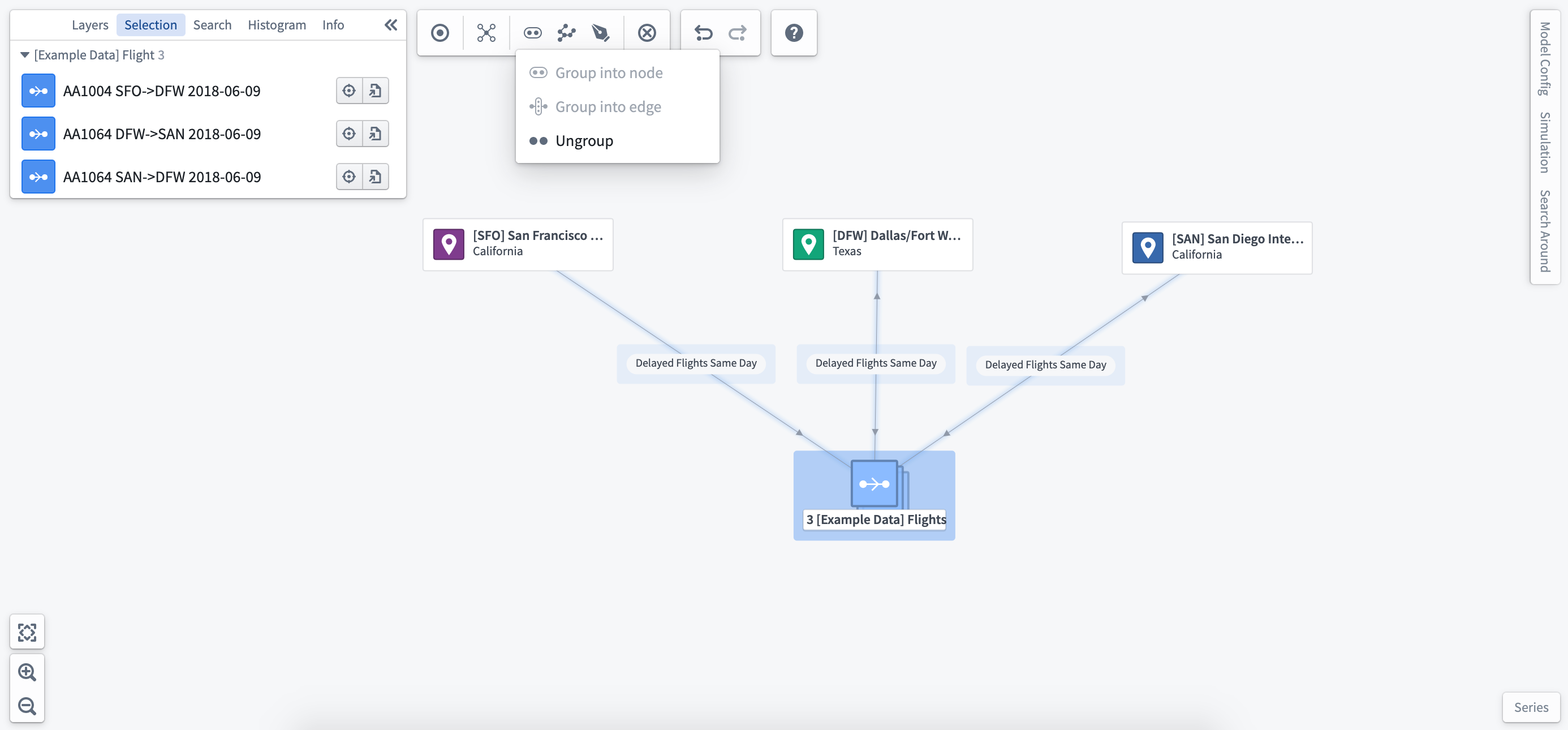

묶인 노드를 선택하면 Selection에 내부 객체 전체가 나옵니다. 일부만 풀려면 그 객체들을 선택하고 Ungroup을 고릅니다. Histogram의 Filter to로 대상 객체를 좁혀 같은 작업을 할 수도 있습니다.

그룹 노드의 일부 객체 풀기

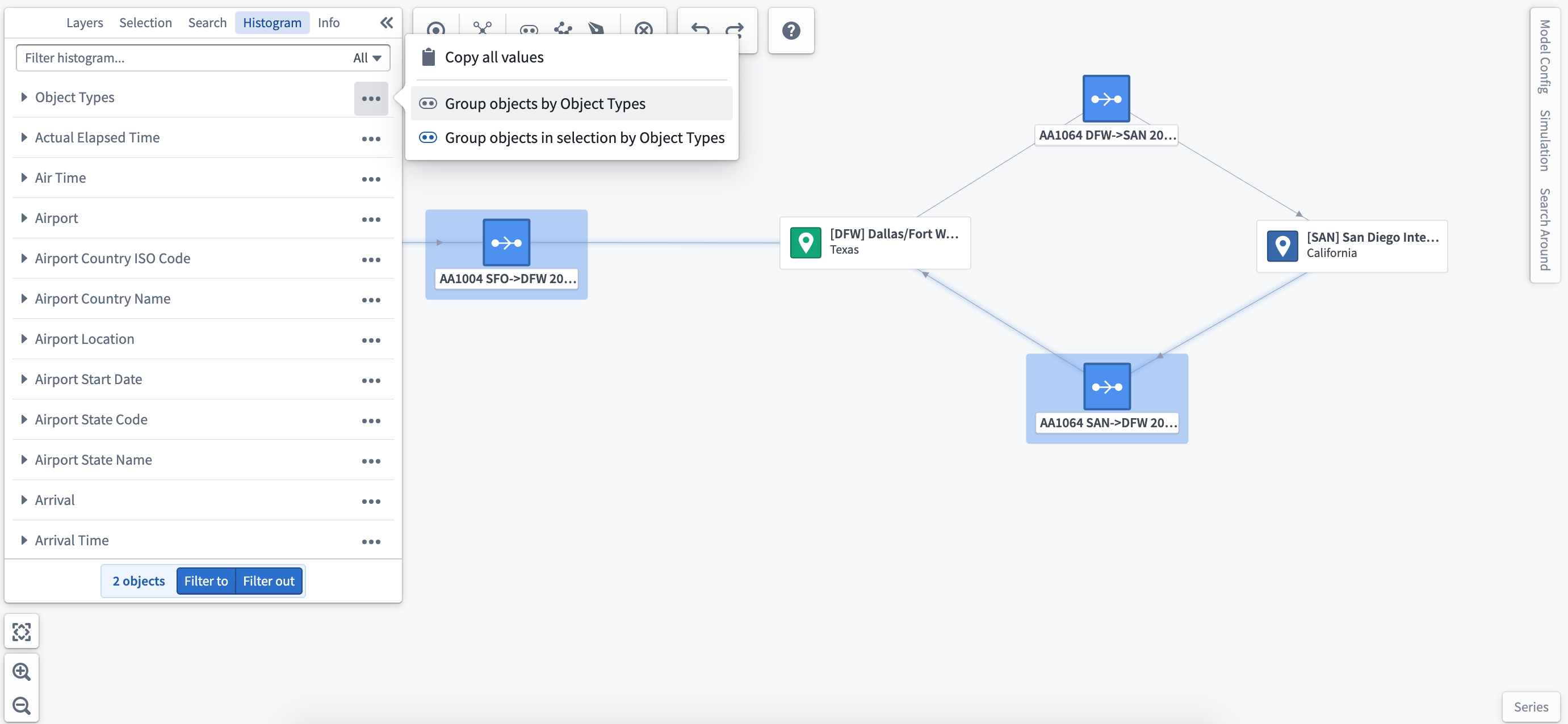

Histogram에서 선택 객체의 속성값을 기준으로 그룹을 만들 수 있습니다. 새 그룹에 맞춰 그래프 배치가 바뀝니다.

속성값으로 객체 그룹화

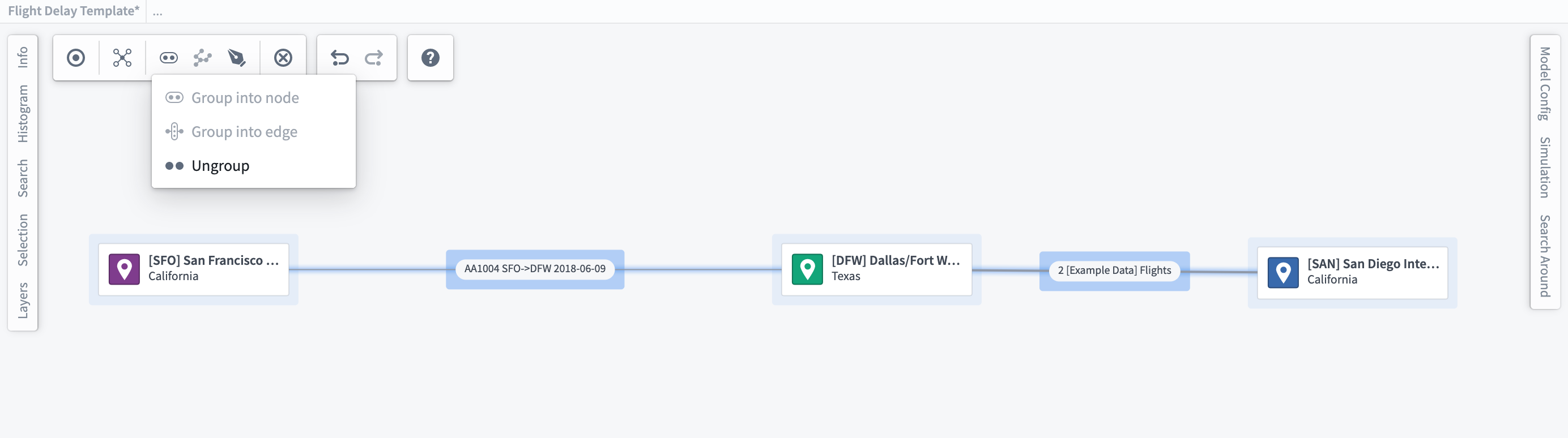

Flight처럼 두 노드 사이의 거래나 이동을 나타내는 객체를 간선 안에 묶을 수 있습니다. 예를 들어 Departure Airport와 Destination Airport 사이에 항공편을 묶고 그 속성이나 집계 지표로 간선을 표시합니다.

간선을 선택하고 오른쪽 클릭의 Ungroup으로 내부 객체들을 다시 노드로 풀 수 있습니다. 일부만 풀려면 Histogram 또는 Selection에서 대상 객체를 먼저 고릅니다.

거래 객체를 간선에 묶기

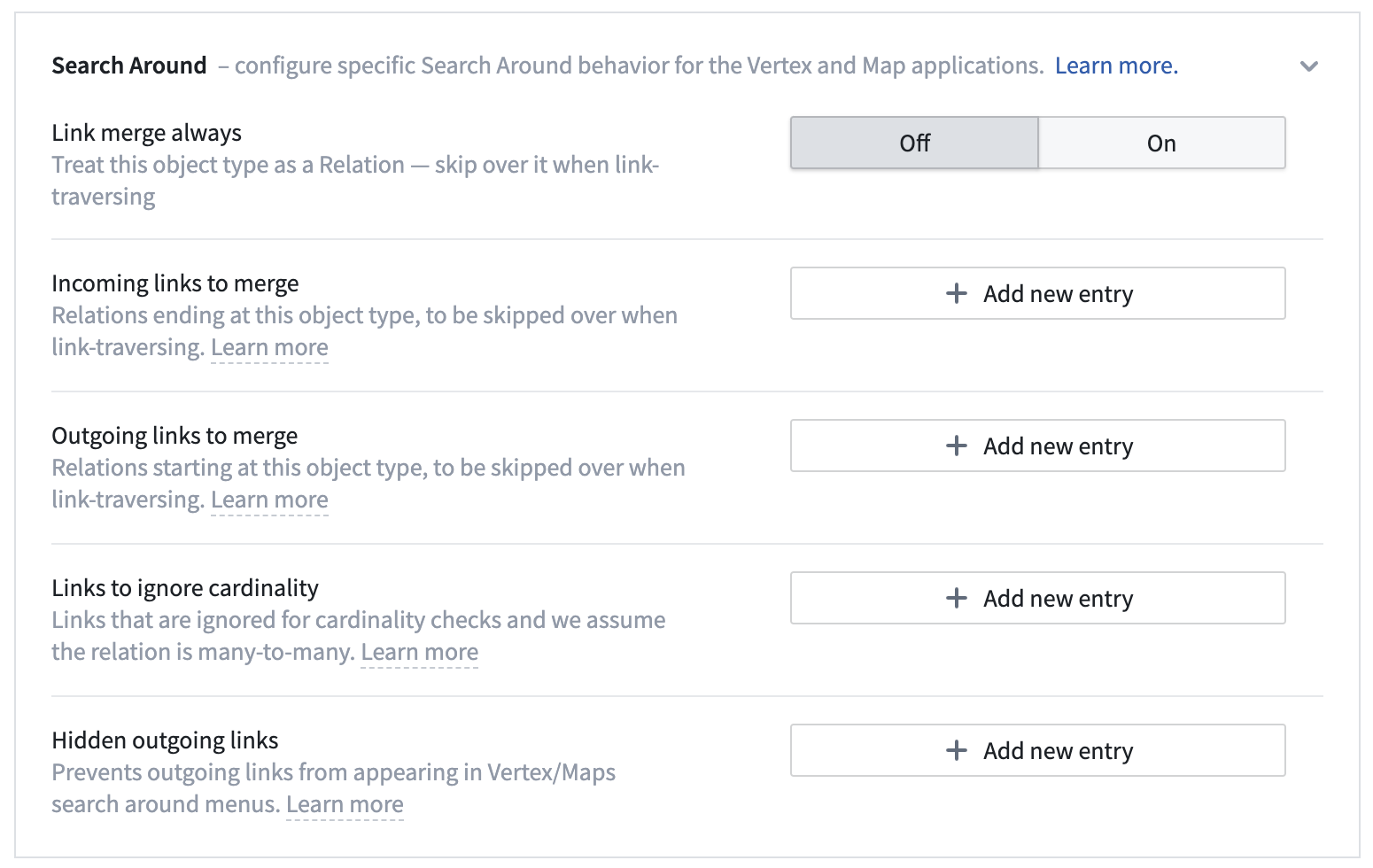

Ontology Manager의 Vertex Capabilities에서 Link Merge를 구성하면 두 노드 사이의 객체가 자동으로 간선에 묶입니다. Search Around의 link via 옵션으로 이 관계를 탐색합니다.

Vertex Link Merge 설정

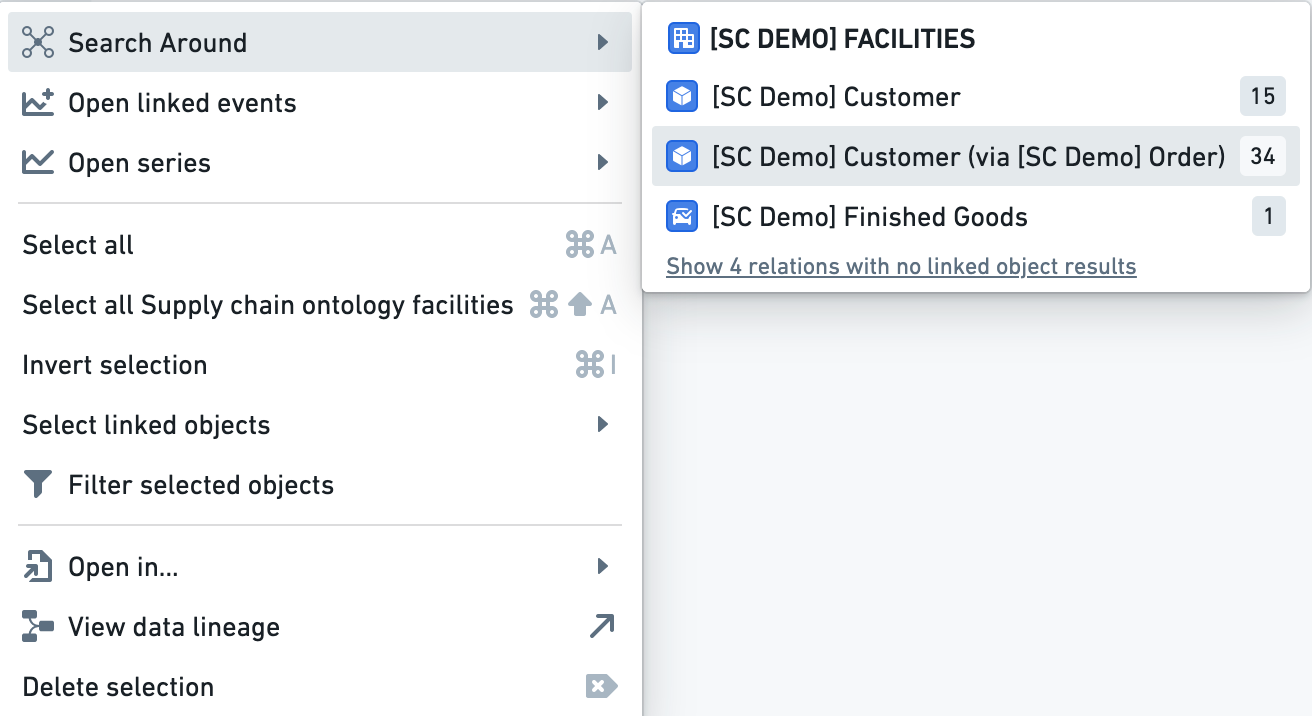

중간 객체를 거치는 link via

간선의 색, 너비와 레이블은 스타일을 따릅니다.
