기존 Vertex 그래프 탐색

객체 상세

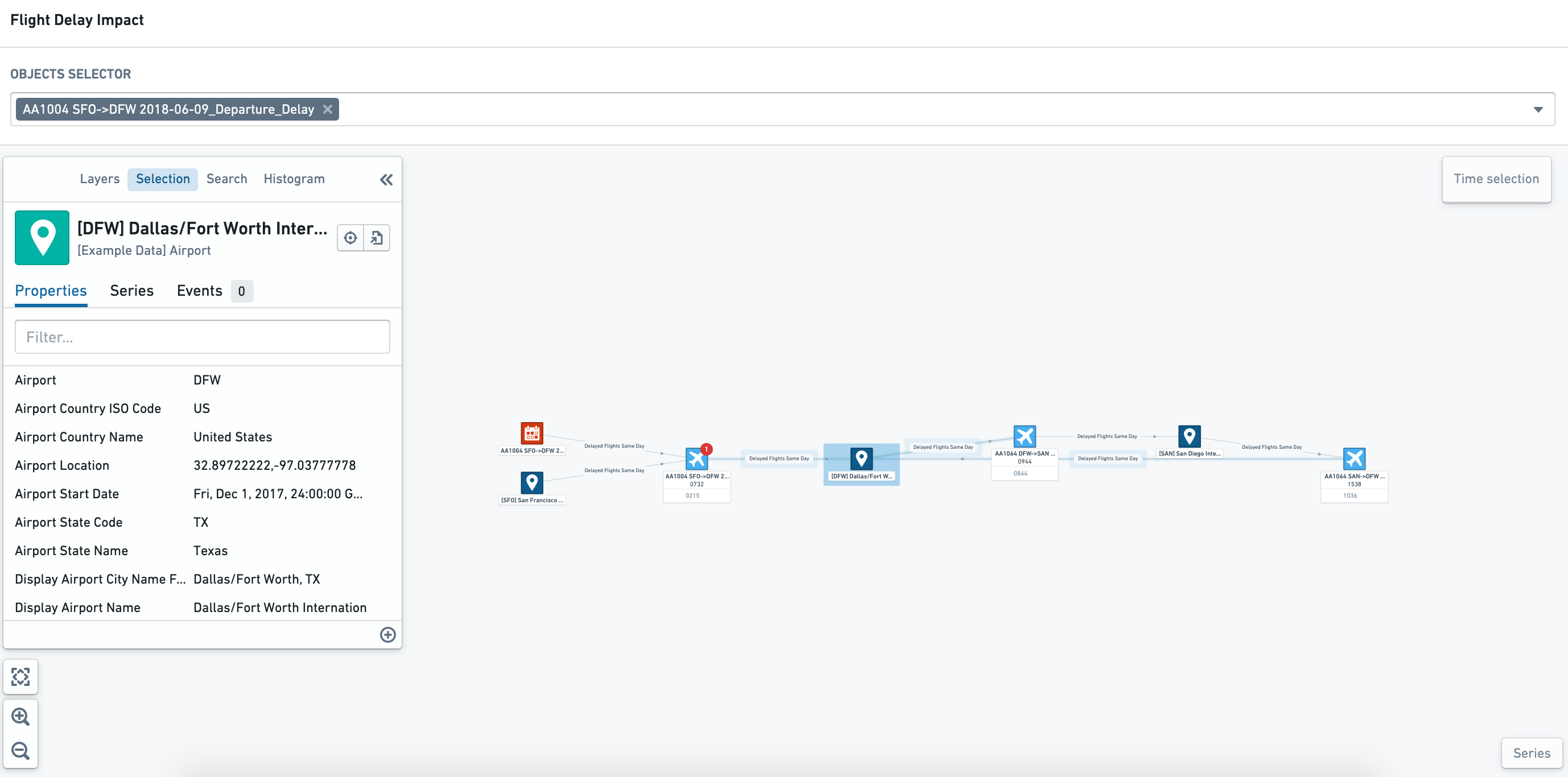

그래프의 객체를 선택하면 사이드바 Selection에서 속성을 확인합니다. 노드 레이블에도 주요 정보나 지표가 표시될 수 있습니다. 아래 예시는 항공편의 출발과 도착 시각입니다.

연결 이벤트

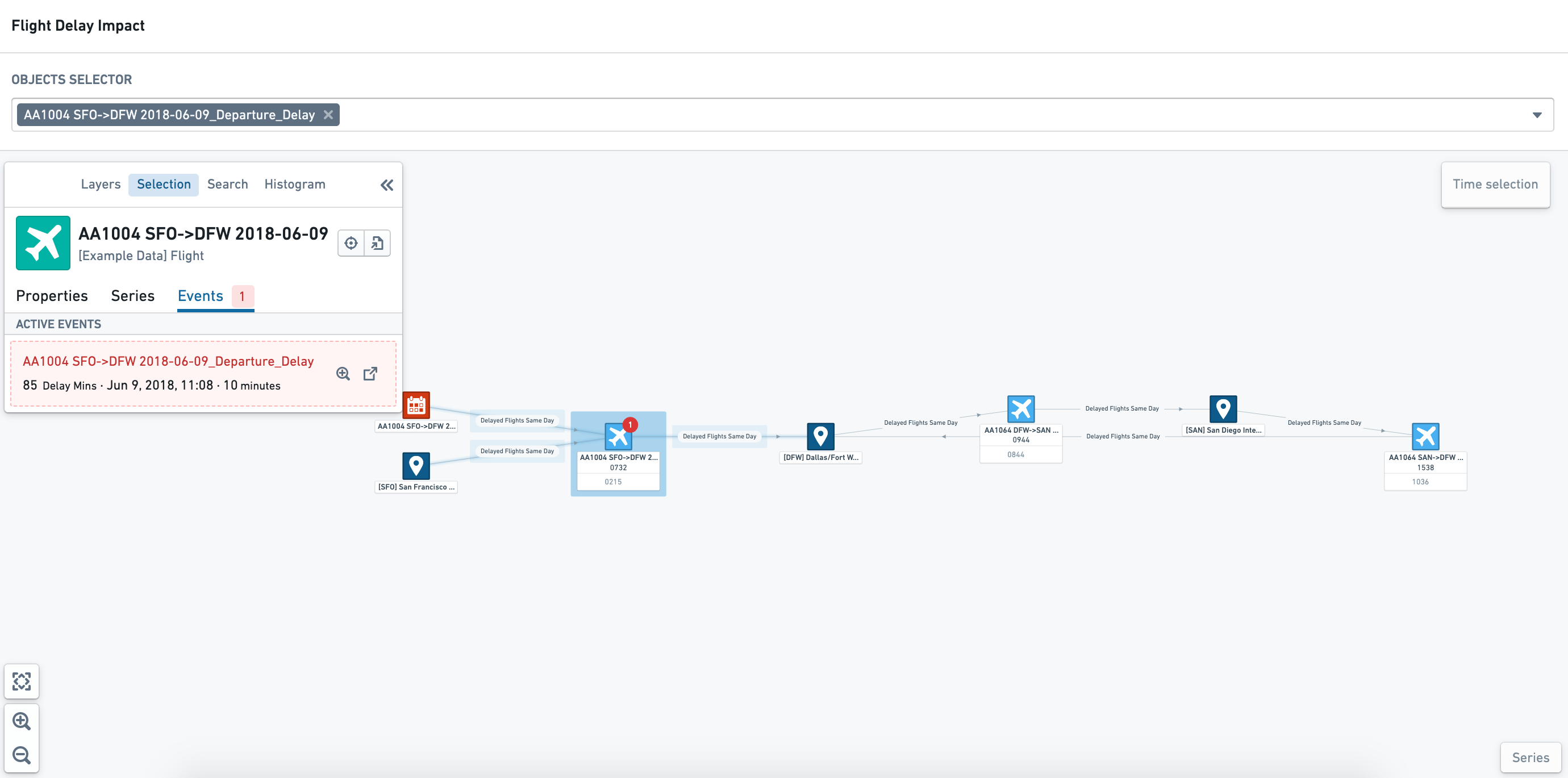

객체와 관련된 이벤트를 배지로 표시하도록 구성할 수 있습니다. 해당 노드를 선택하고 객체 선택 사이드바의 Events 탭에서 상세를 확인합니다.

객체는 유형, 속성값, 시계열 또는 이벤트에 따라 스타일을 달리할 수 있습니다. 다음 항공 예시는 아래 구성을 사용합니다.

• Airport 객체는 진한 파란색입니다.
• Flight 객체는 밝은 파란색이며 Cancelled Status가 True이면 빨간색입니다.
• Flight Delay 이벤트는 빨간색입니다.
• 진행 중인 Flight Delay는 Flight 노드의 빨간 배지로 나타납니다.

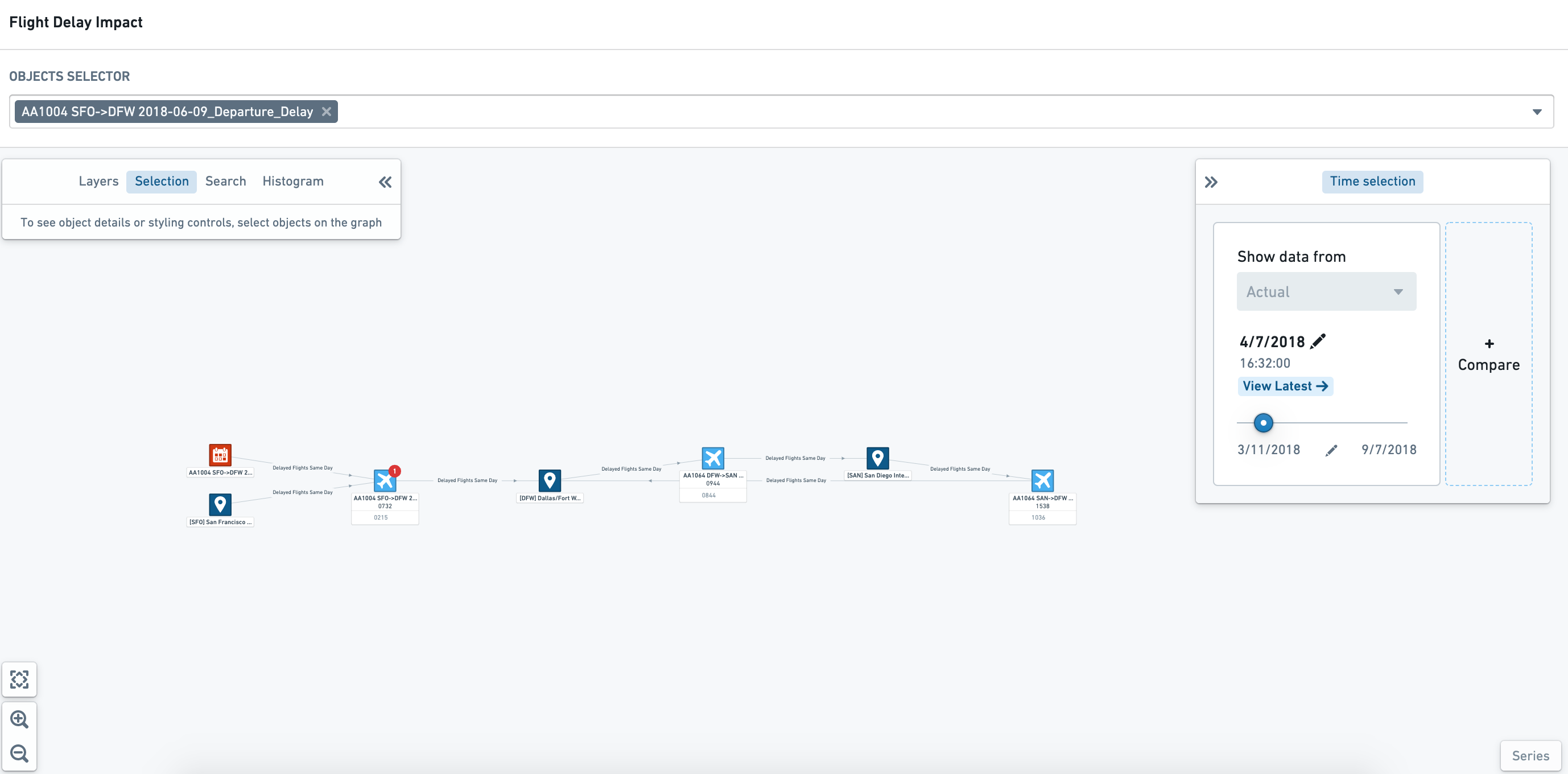

시간 선택 커서를 움직여 상태가 어떻게 바뀌는지 볼 수 있습니다. 예시 배지는 이벤트의 시작과 끝 사이에 있을 때만 나타납니다.

Histogram 필터

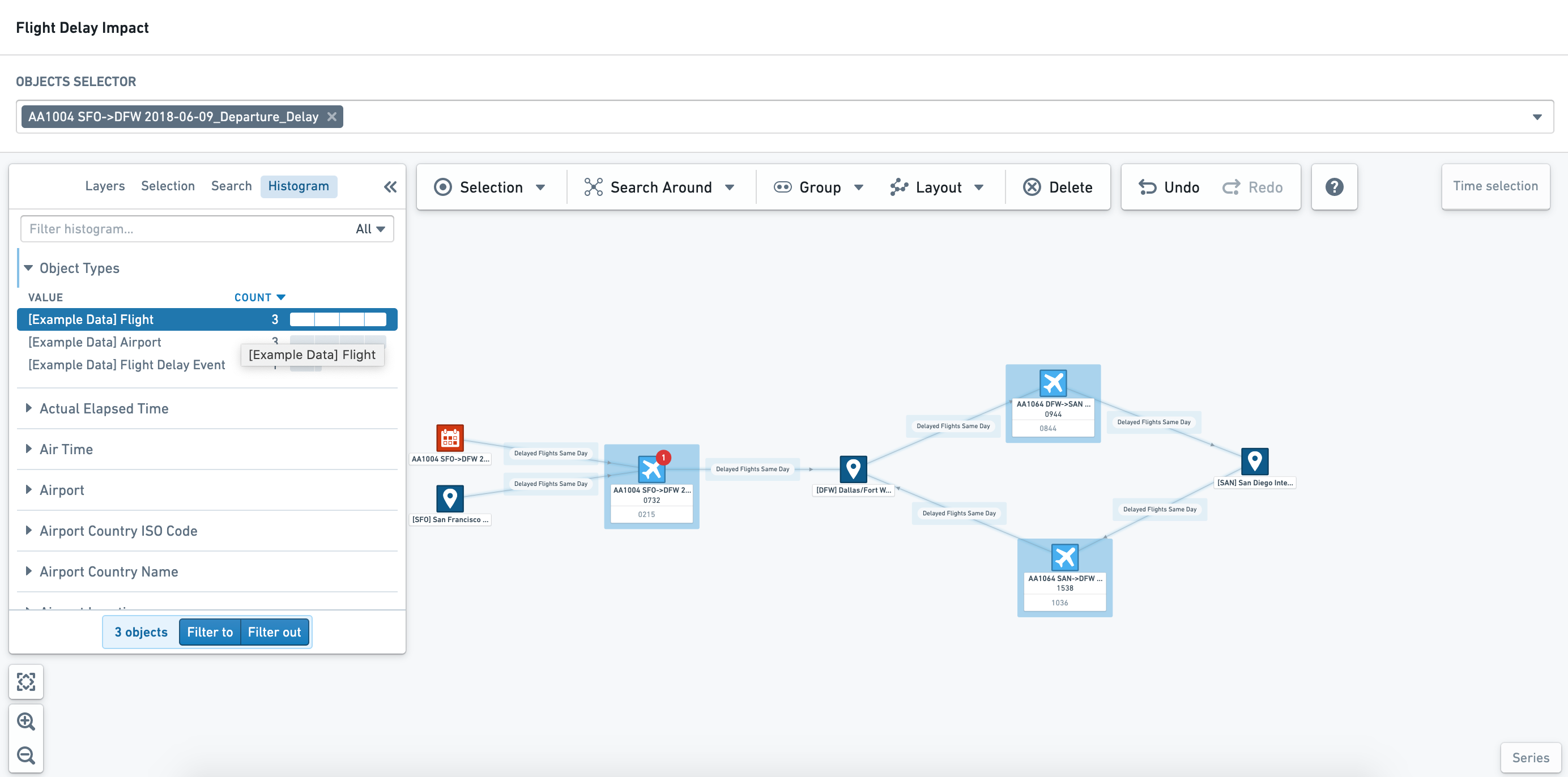

읽기 전용에서도 Histogram 탭으로 유형과 속성을 기준으로 그래프 보기를 필터링할 수 있습니다.

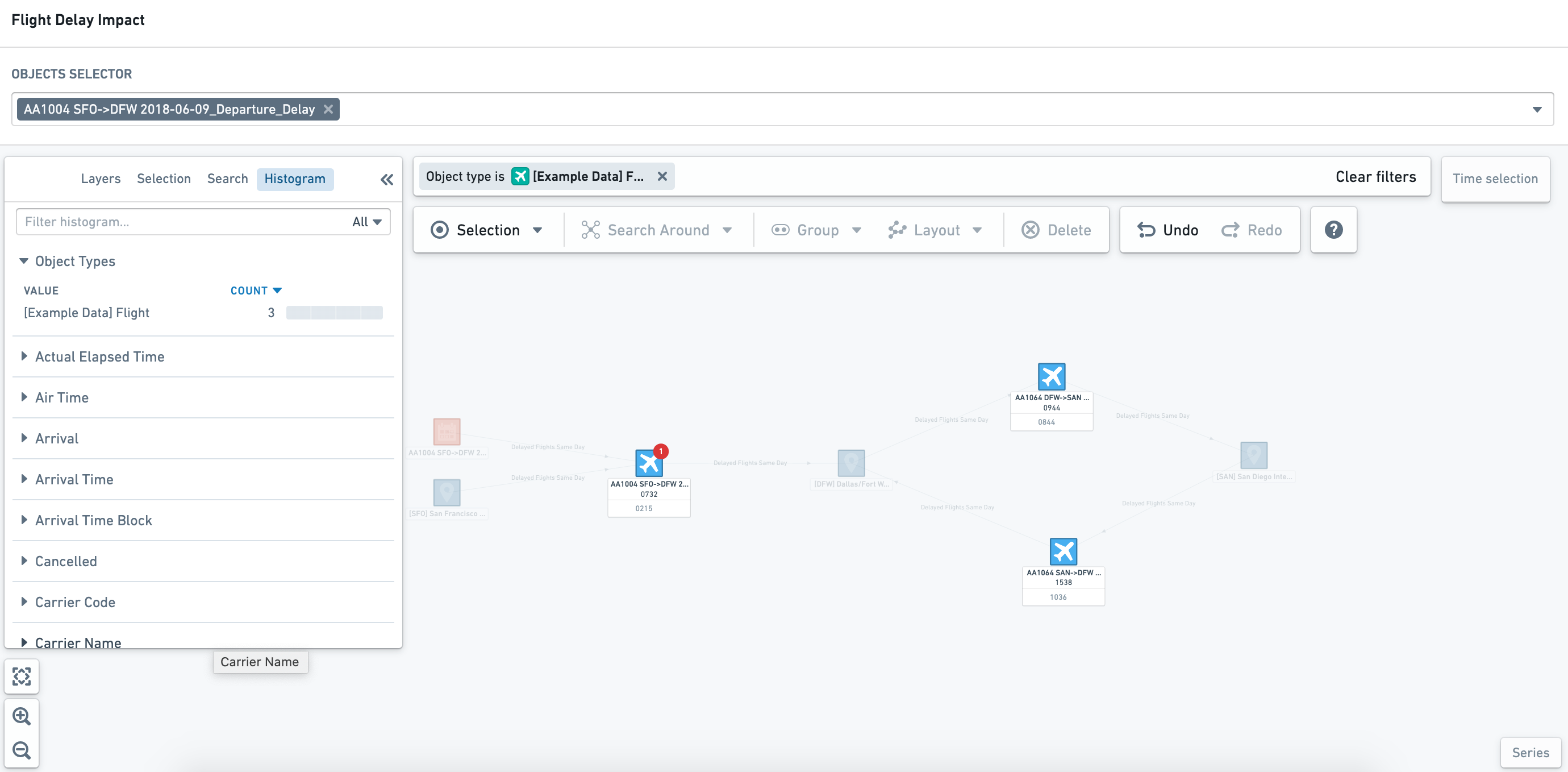

관심 객체를 고른 뒤 Filter to 또는 Filter out을 적용합니다. 활성 필터는 캔버스 위에 나타나며 각 x로 하나씩 제거하거나 Clear filters로 모두 해제합니다.

편집 가능한 그래프의 추가 탐색

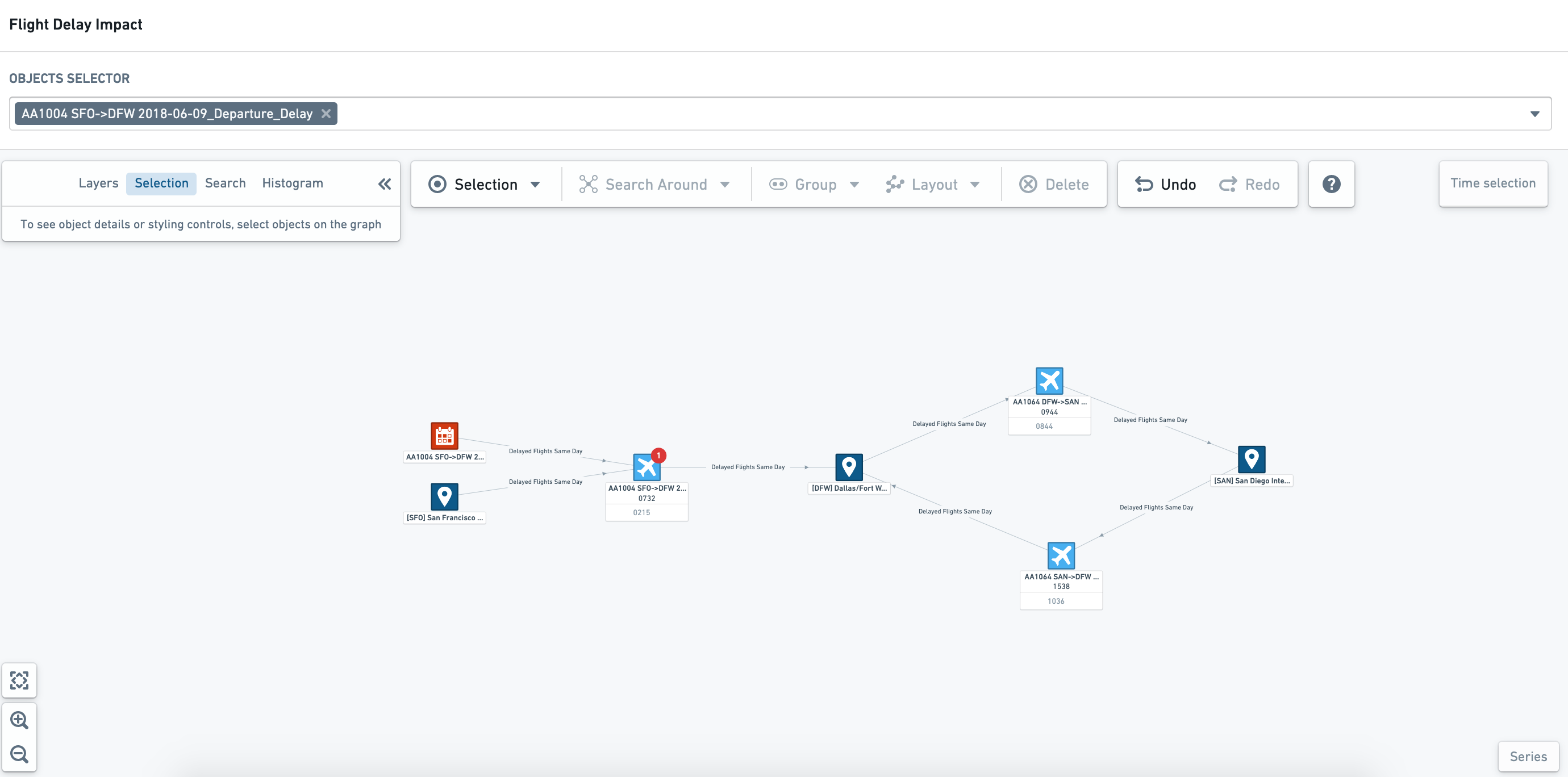

편집 가능한 보기에서는 위쪽 도구 모음으로 Search Around, 스타일과 배치를 바꿀 수 있습니다.

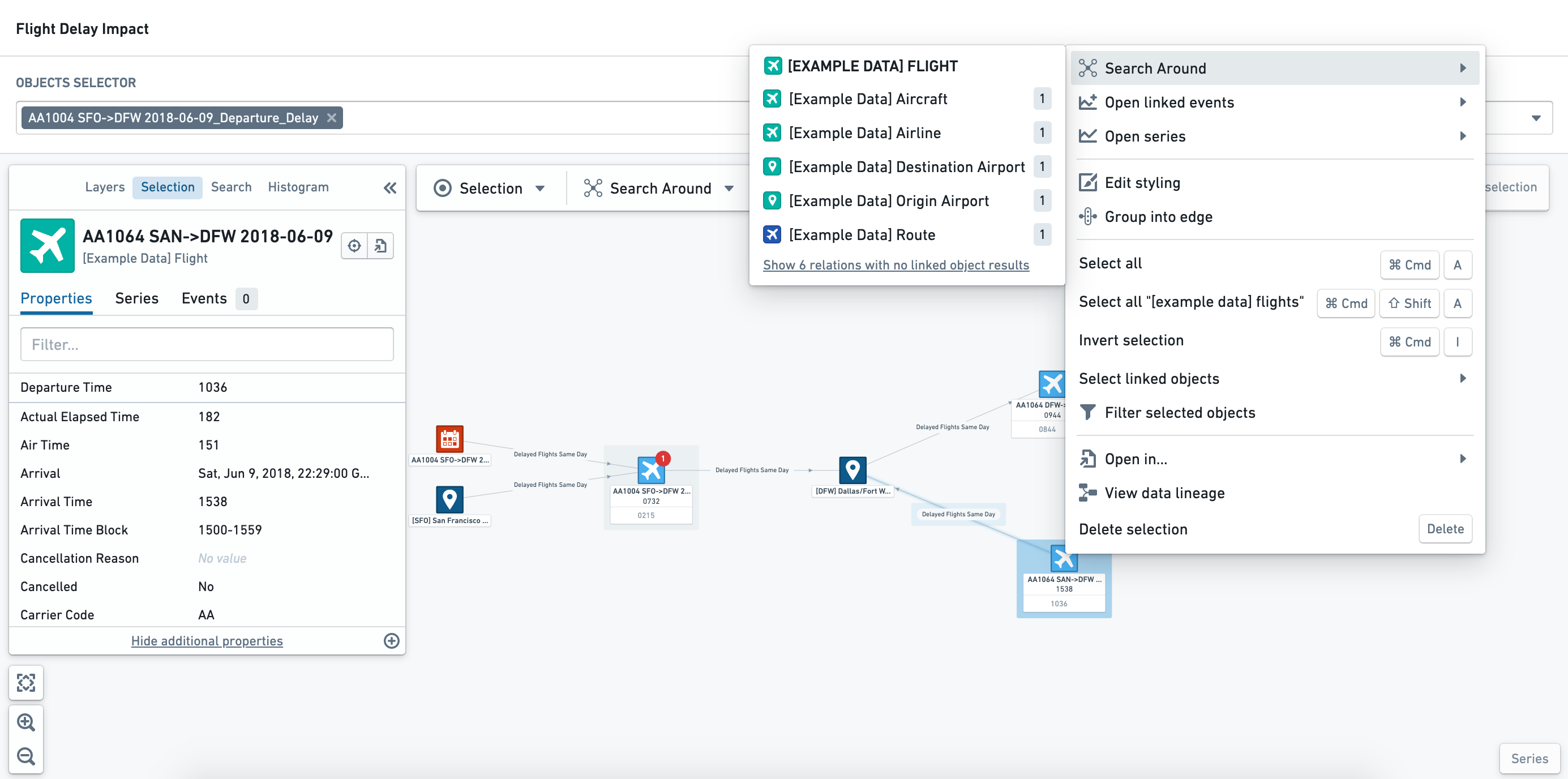

객체 또는 객체 그룹을 오른쪽 클릭하여 Search Around를 선택하면 관련 객체와 이벤트를 새 노드로 더할 수 있습니다.

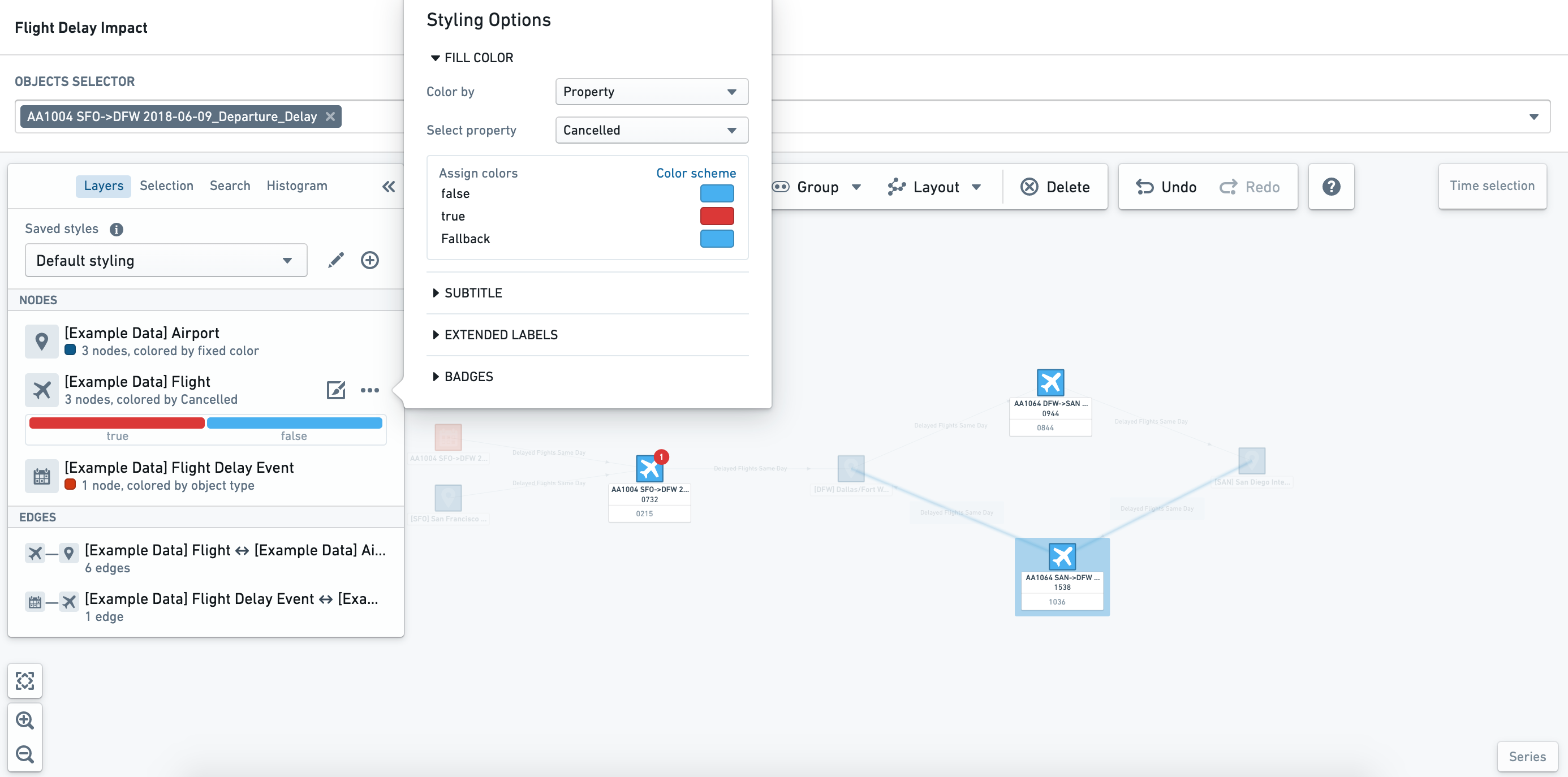

선택한 노드나 간선의 스타일은 Layers에서 조정합니다.

Workshop 안의 탐색 변경

Workshop에서 템플릿으로 생성한 그래프를 탐색하더라도 기반 템플릿 자체가 갱신되지는 않습니다. 스타일을 바꾼 상태도 템플릿에 저장되지 않습니다.

Workshop에서 지속적으로 사용할 보기를 바꾸려면 기반 템플릿을 갱신합니다. 서로 다른 보기를 제공하려면 템플릿에 여러 Saved styles를 구성할 수 있습니다.

읽기 전용에서 막히는 작업은 모드 제한을 확인합니다.
