Vertex 그래프 템플릿
그래프 템플릿은 매개변수와 스타일로 그래프를 생성하는 리소스입니다. 같은 탐색을 다른 객체나 객체 집합에 적용하거나, 사용자가 재사용할 생성 과정을 구성하고, Object View나 Workshop에 임베드할 때 사용합니다.
분석을 템플릿으로

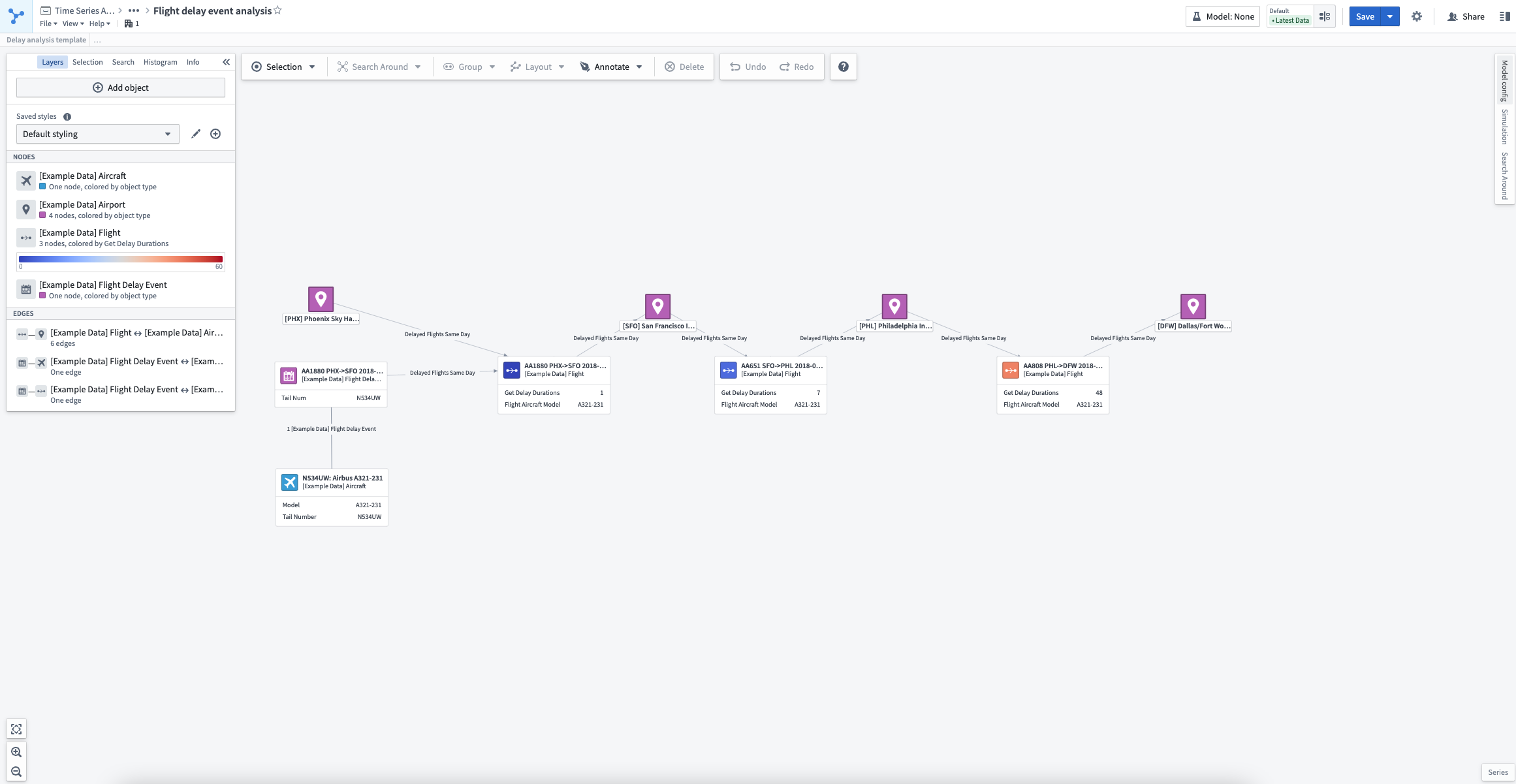

Vertex 분석을 템플릿으로 변환할 수 있습니다. 아래 항공 지연 예시는 Delay Event에서 Aircrafts, 같은 날의 지연 Flights와 Airports를 함수로 탐색한 그래프입니다.

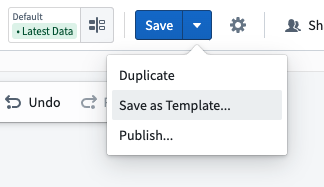

오른쪽 위 저장 메뉴의 Save as Template...를 선택하면 구성 도우미가 열립니다.
매개변수

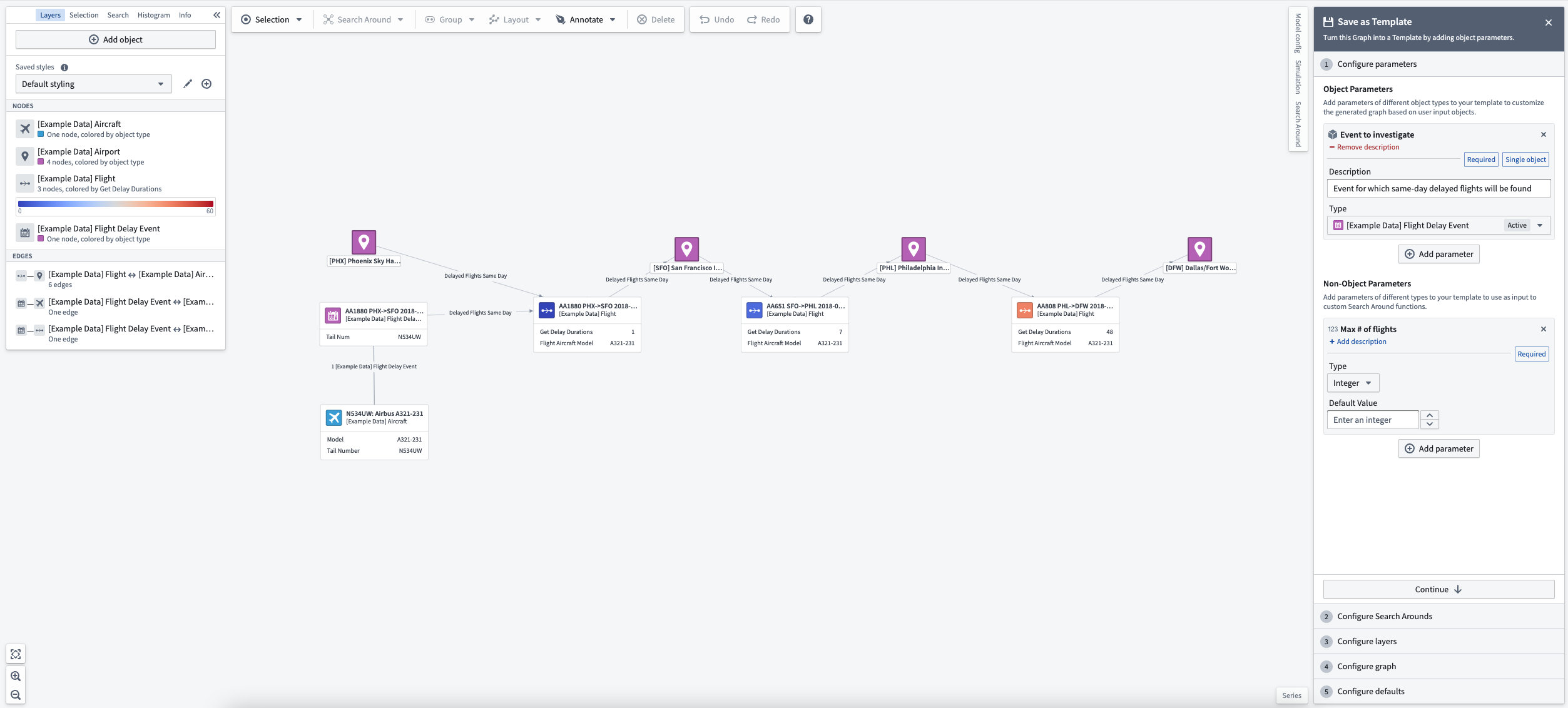

Configure parameters에서 두 종류의 입력을 정합니다.
| 입력 | 용도 |
|---|---|
| Object parameters | 템플릿 사용자가 제공할 객체. 생성한 그래프에 추가하고 그 객체에서 Search Around나 함수를 실행 |
| Non-object parameters | 사용자 정의 함수 또는 저장한 Search Around의 추가 인수 |
비객체 매개변수의 지원형은 Search Around 함수가 받는 비객체 인수형을 따릅니다.
Search Around

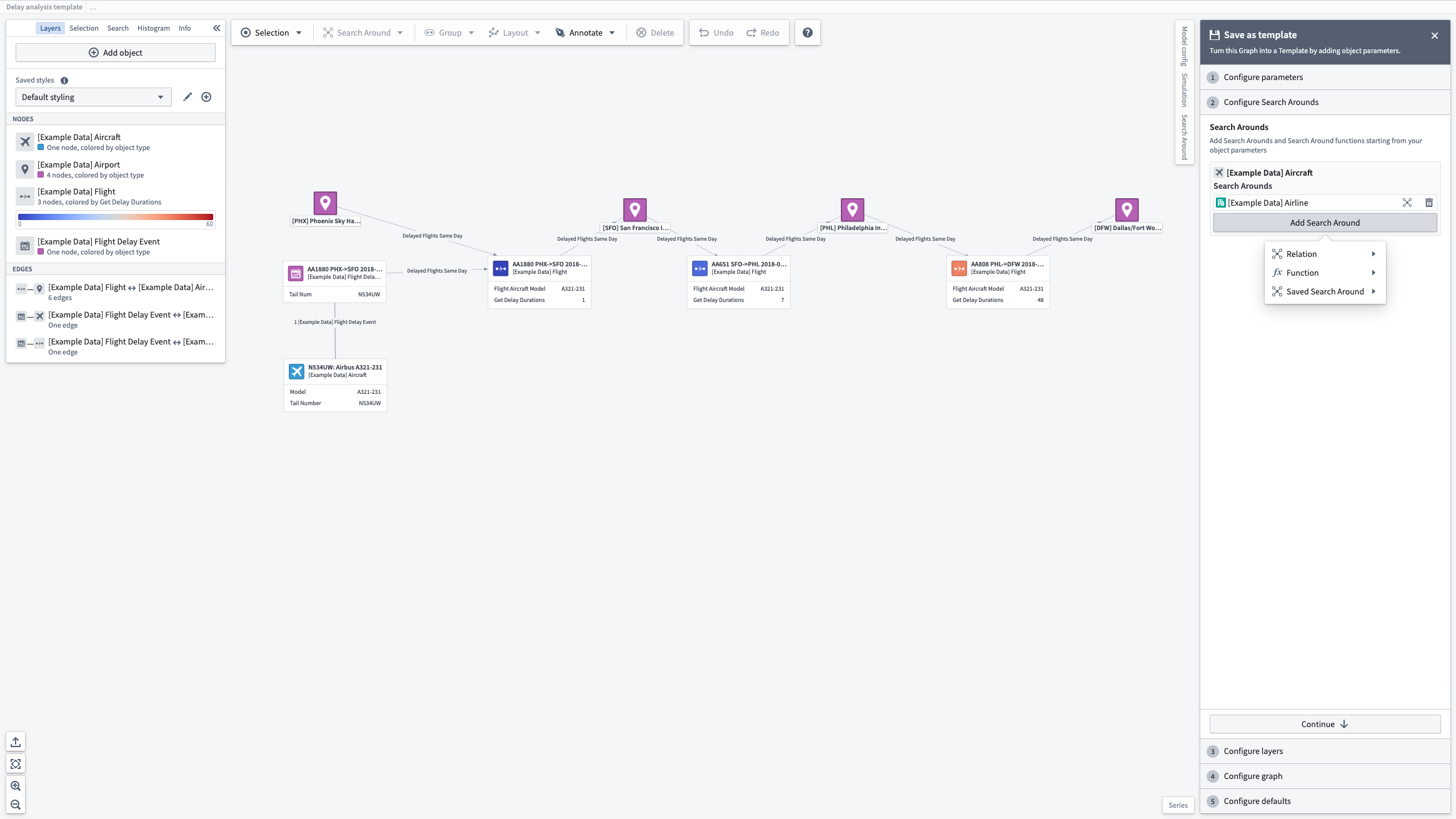

객체 매개변수마다 다음 탐색을 연결할 수 있습니다.
- 온톨로지 링크 기반 탐색
- Search Around 함수
- 사이드바에서 만들어 저장한 Search Around
함수나 저장한 탐색의 비객체 인수는 고정값 또는 템플릿 입력으로 정합니다. 입력 상자 왼쪽의 매개변수 버튼을 선택하고 연결할 입력을 고릅니다.
레이어, 배치와 저장

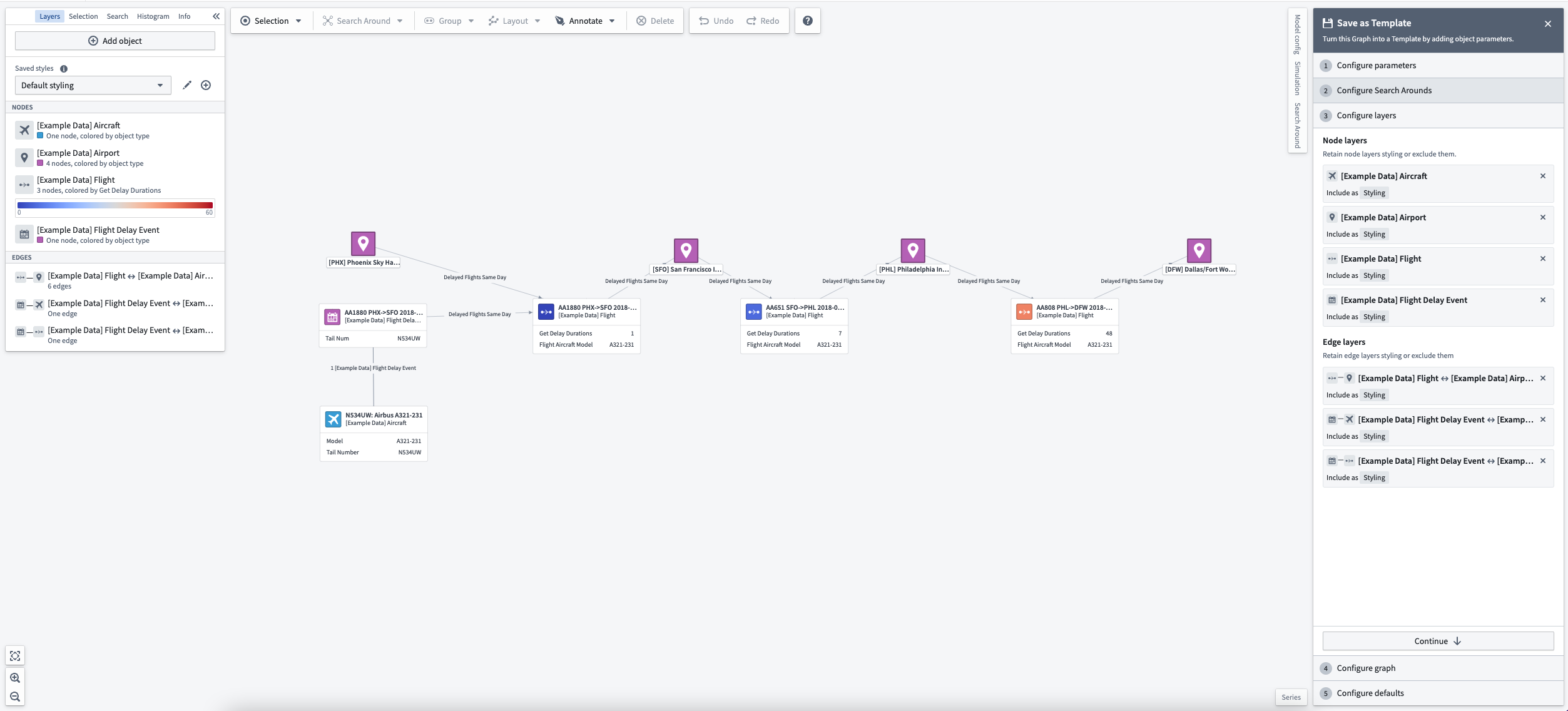

Styling 레이어는 현재 그래프의 스타일을 저장합니다. Excluded 레이어는 해당 스타일을 템플릿에서 제외합니다.

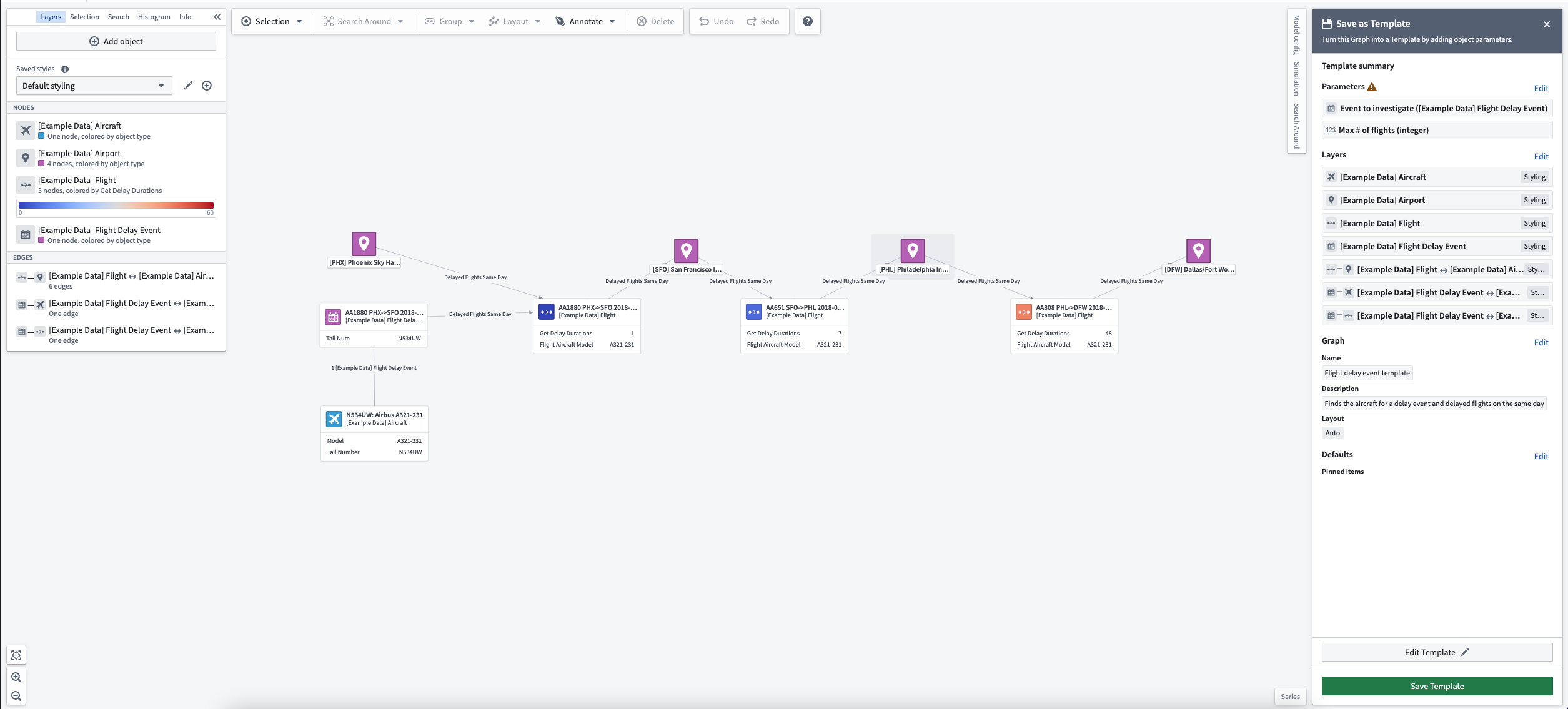

적용할 배치와 유지할 그래프 설정을 선택한 뒤 Template summary를 검토하고 저장합니다.
템플릿 사용

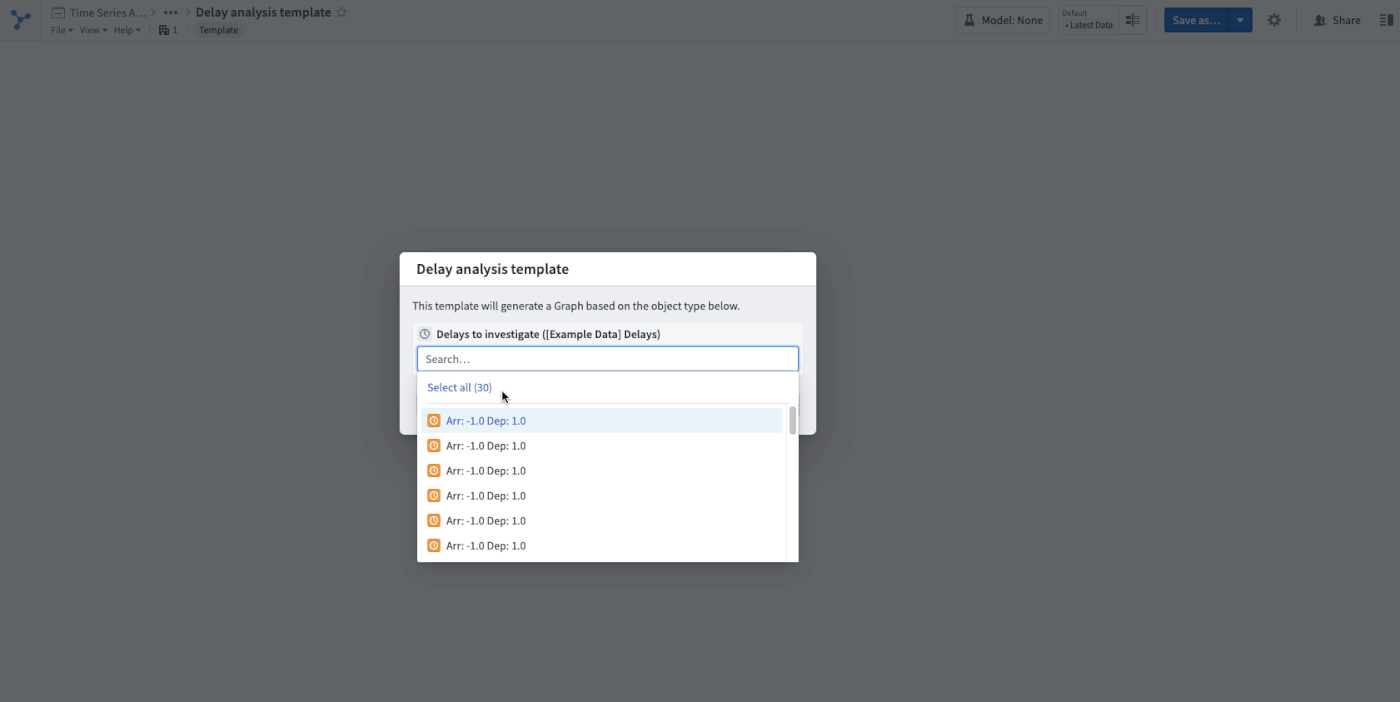

템플릿을 열면 매개변수 값을 입력하도록 안내합니다. URL 질의 매개변수로 객체 또는 객체 집합을 미리 넣을 수도 있습니다.
| 입력 | 질의 매개변수 형태 |
|---|---|
| 객체 | objectRid=<your_object_rid_here> |
| 객체 집합 | objectSetRid=<your_object_set_rid_here> |
꺾쇠 부분에는 실제 RID를 사용합니다. Vertex의 단일 객체 키는 objectRid입니다.
위쪽 Parameters에서 특정 객체 매개변수의 객체들을 모두 선택하거나 값을 바꾸어 그래프를 다시 생성합니다.
다른 앱의 링크로 일반 그래프를 생성할 때는 그래프 생성 URL을, Workshop 안에서 입력과 저장을 연결할 때는 Vertex 위젯을 사용합니다.
Marketplace 제품
Vertex 템플릿을 Foundry DevOps 제품의 출력에 추가하여 설치 및 재사용할 수 있습니다. 제품을 준비하고 출력 추가의 Add files에서 Compass의 그래프 템플릿을 선택합니다.
저장한 Search Around를 제외한 Vertex 그래프 템플릿 기능을 지원합니다. Saved Search Around 리소스를 사용한 구성을 패키징할 때는 이 제한을 고려합니다.
그래프 구성 확장
- Search Around 함수로 복잡한 탐색 결과를 만듭니다.
- 파생 속성 함수로 레이블과 색에 사용할 값을 계산합니다.
- 미디어 레이어로 도면과 객체 주석을 그래프에 함께 표시합니다.
