Vulcan으로 CAD와 3D 데이터 보기

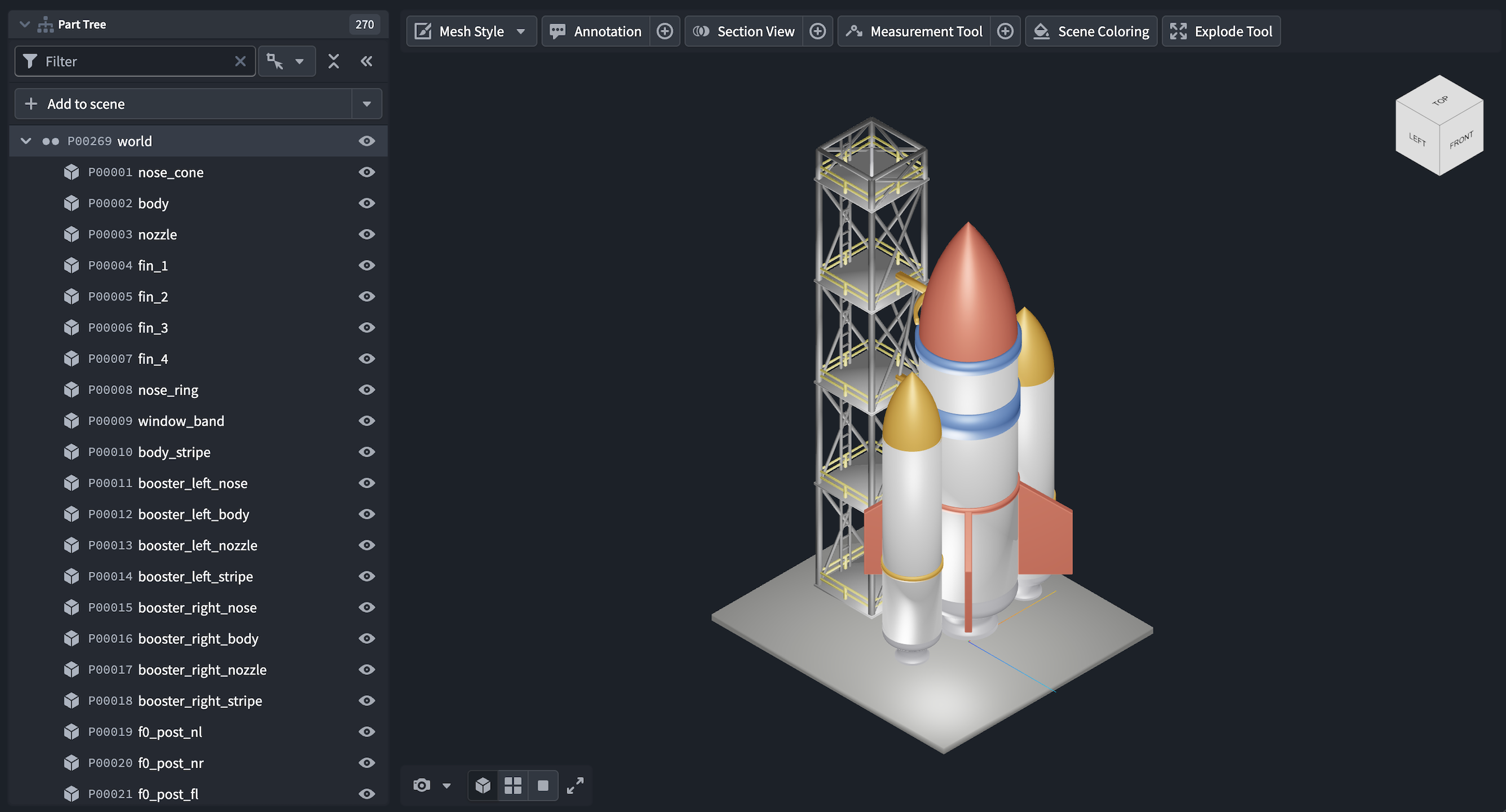

Vulcan은 CAD 모델, 엔지니어링 도면과 포인트 클라우드를 표시하는 3D 앱입니다. 온톨로지에 저장한 CAD 객체를 불러와 주석을 붙이고 거리를 측정하거나 단면과 부품 색을 확인할 수 있습니다.
주석, 측정과 절단 평면을 저장하면 온톨로지 객체가 되므로 다른 알림이나 대시보드에 사용할 수 있습니다. 저장에는 해당 스키마와 액션 구성이 필요합니다.
모델 열기
CAD 객체는 vulcan 이름 공간의 cad_media_reference 유형 클래스를 가진 미디어 참조 속성으로 모델 파일을 가리킵니다. 스키마 참조에서 필요한 속성과 액션 및 링크를 구성합니다.
독립 앱의 Add to scene에서 CAD 객체를 고릅니다. 여러 모델을 보려면 같은 과정을 반복합니다. Workshop에 삽입한 위젯에서는 위젯 입력으로 모델을 정합니다.
지원 파일 형식
| 표현 | 변환 없이 사용할 파일 |
|---|---|
| 삼각형으로 부품 표면을 표현하는 메시 | GLB, GLTF, STL, OBJ, PLY, 3MF |
| 2D 엔지니어링 도면 | DXF |
| 포인트 클라우드 | LAS, LAZ |
Vulcan은 미디어 참조 파일의 확장자로 형식을 판단합니다. 도구의 측정 단위와 모델 속성의 위쪽 축 및 단위 설정을 함께 확인해야 합니다. 화면 예시는 설명용 데이터입니다.
