Workflow Lineage 그래프 사용

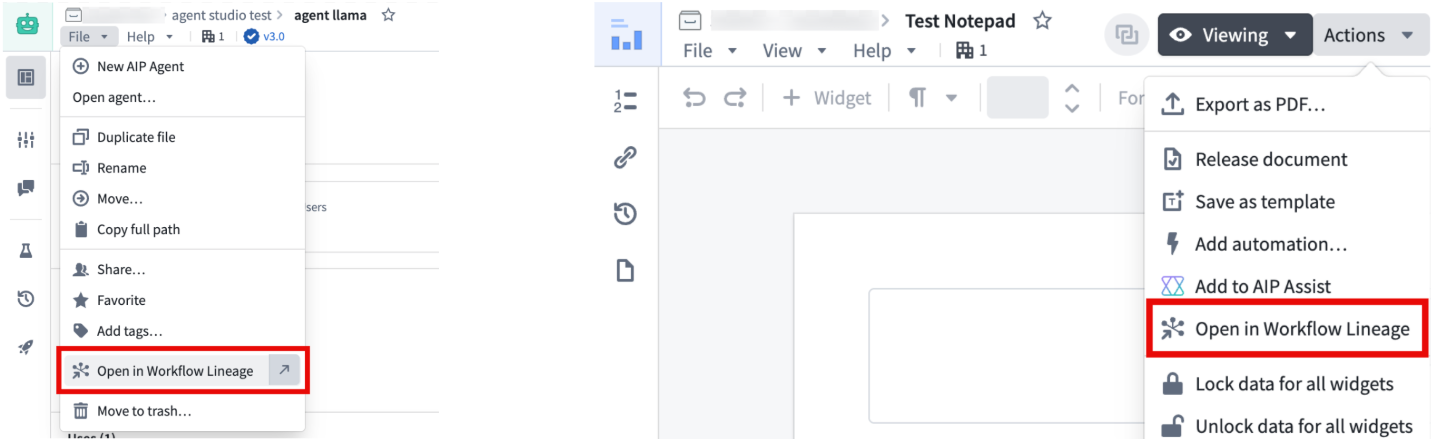

지원하는 Foundry 리소스에서 macOS는 Cmd+I, Windows는 Ctrl+I로 기반 리소스의 Workflow Lineage 그래프를 엽니다. File이나 Actions의 Open in Workflow Lineage도 사용할 수 있습니다. AI FDE에서는 대화 개요 헤더의 버튼으로 현재 대화에 포함된 리소스를 엽니다.
지원 진입점
일반 메뉴와 단축키를 사용하는 대상에는 AI FDE, 프로젝트와 폴더, Workshop, Ontology Manager의 객체 유형/액션 유형/그룹/인터페이스/함수, AIP Logic, 사용자 정의 위젯, 함수 저장소, 전역 브랜치와 변경 제안, Automate, 타사 앱, Gaia 지도, Monitoring Views, Models, Quiver 대시보드, Machinery, Slate와 Chatbot Studio가 있습니다.
다음 대상에는 진입 방식이 제한됩니다.
| 대상 | 진입 방식 |
|---|---|
| Developer Console | 단축키 |
| DevOps Resources Overview | 단축키 |
| Marketplace | 초안 리소스의 Overview 탭에서 단축키 |
| Notepad | 메뉴 이동 |
| Pipeline Builder 객체 유형 | 메뉴 이동 |
Ontology Manager의 객체 유형, 액션 유형, 함수나 Logic에서 열면 상위와 하위 노드를 자동으로 표시합니다. Workshop이나 타사 앱은 성능을 위해 자동 확장을 약 800개 노드로 제한합니다. 전체 그래프의 고정 상한은 아니며, 노드를 선택하여 의존 관계를 추가로 펼칠 수 있습니다.
전역 브랜치의 리소스에서 열면 해당 브랜치 맥락을 유지합니다.
AI FDE로 구성
AI FDE에서 Cmd+I 또는 Ctrl+I를 누르면 현재 대화 맥락의 리소스를 그래프로 엽니다. 특정 리소스, 하위 의존 관계나 업무의 일부를 보고 싶다면 AI FDE에 그 범위를 요청할 수 있습니다. AI FDE는 설명을 담은 텍스트 노드도 추가할 수 있습니다.
그래프와 Workshop 패널

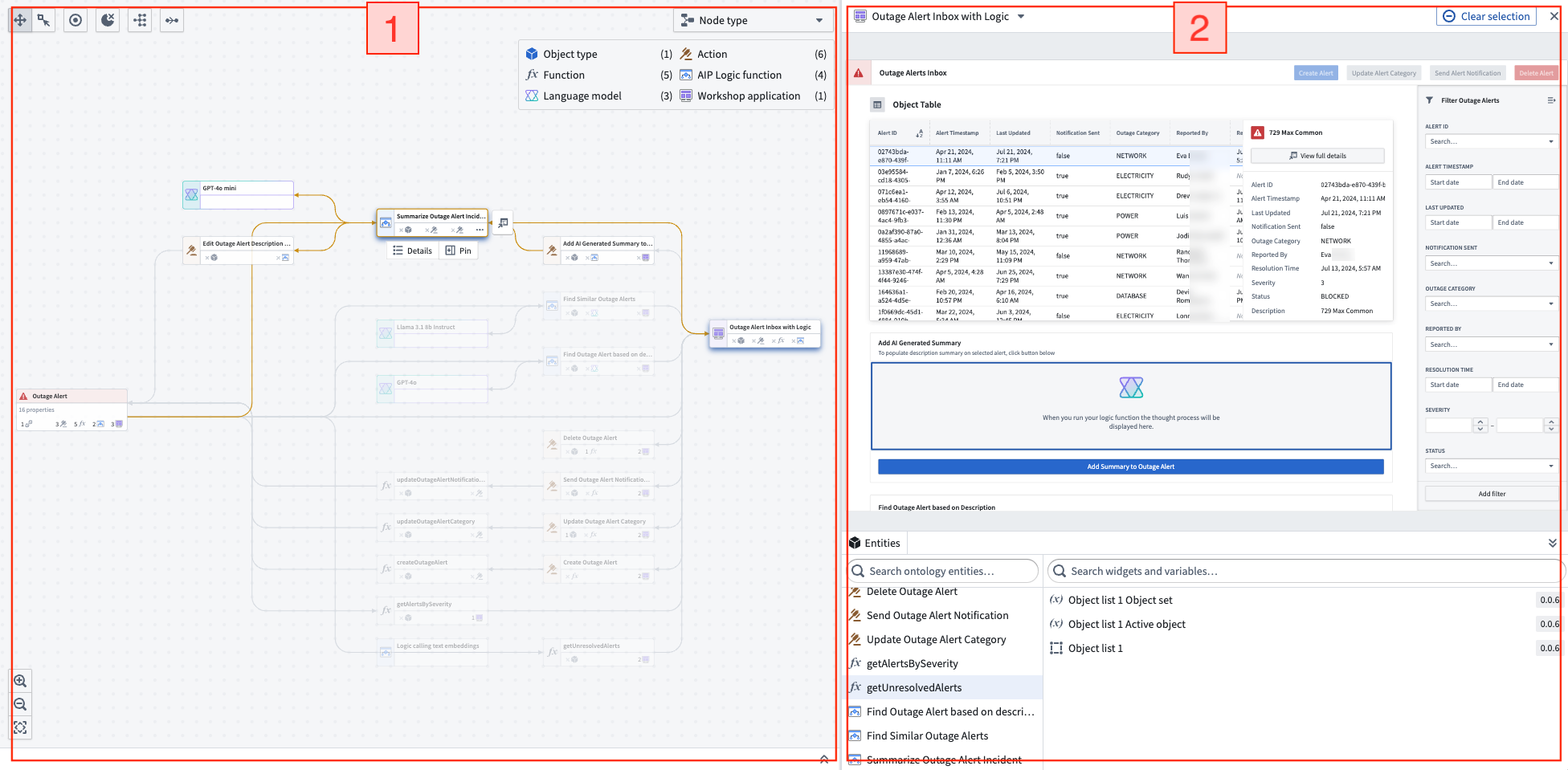

그래프 패널은 리소스와 관계를, Workshop 패널은 선택한 애플리케이션을 보여 줍니다.

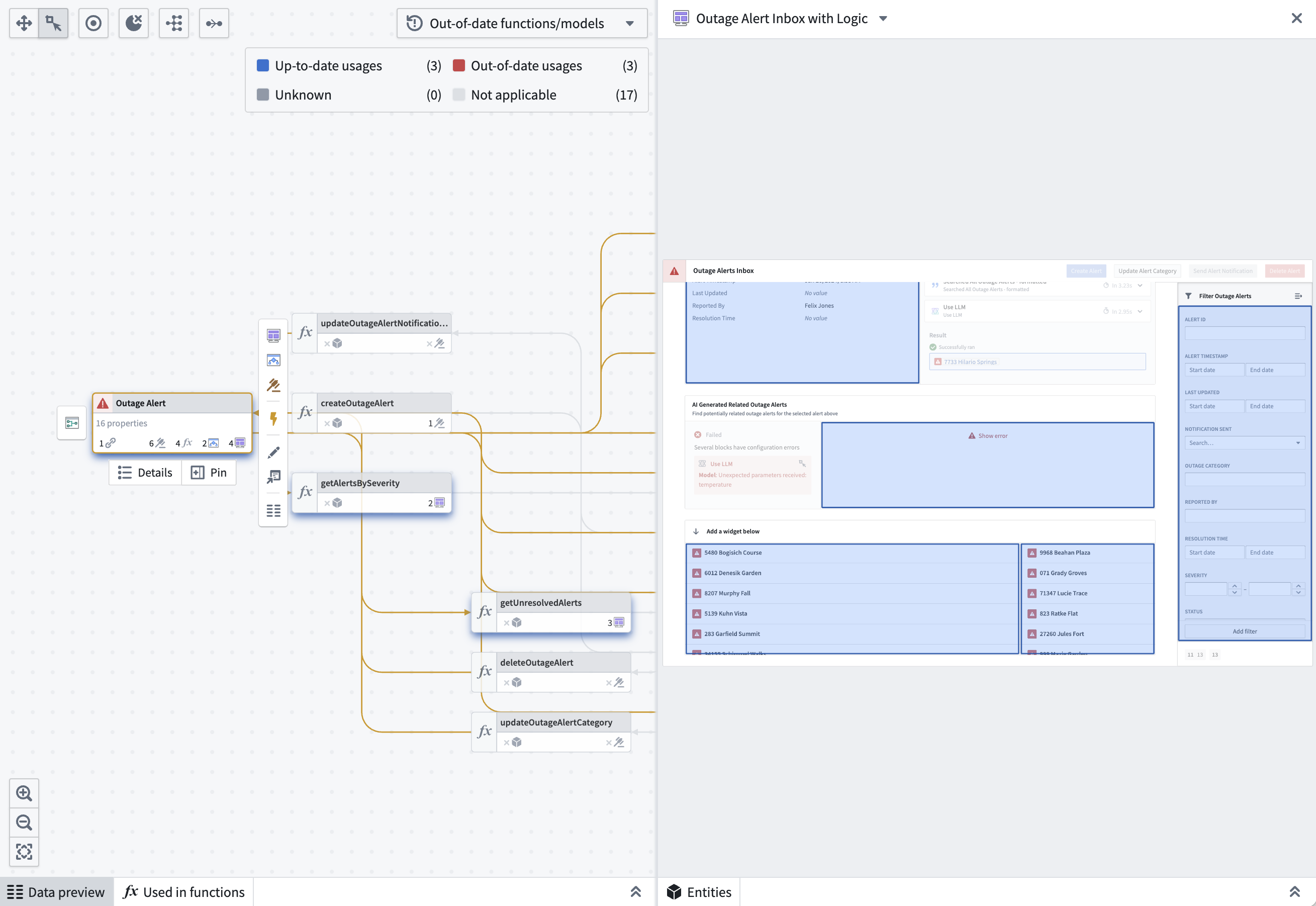

그래프에서 노드를 선택하면 관련 Workshop 구성 요소를 강조합니다. 반대로 Workshop 구성 요소를 선택해 관련 노드를 찾을 수도 있습니다.

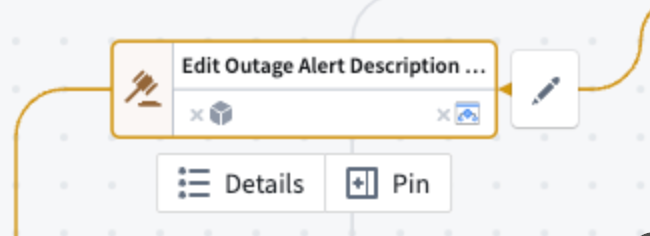

Pin으로 노드를 왼쪽에 고정하고 상세를 열 수 있습니다.
Open in new tab은 함수를 비롯해 객체 유형, 액션 유형, Workshop, Slate, AIP Agents, Notepad, Machines, 인터페이스, 객체 뷰, OSDK, Gaia Maps, 언어 모델과 학습 모델을 원래 앱에서 엽니다.

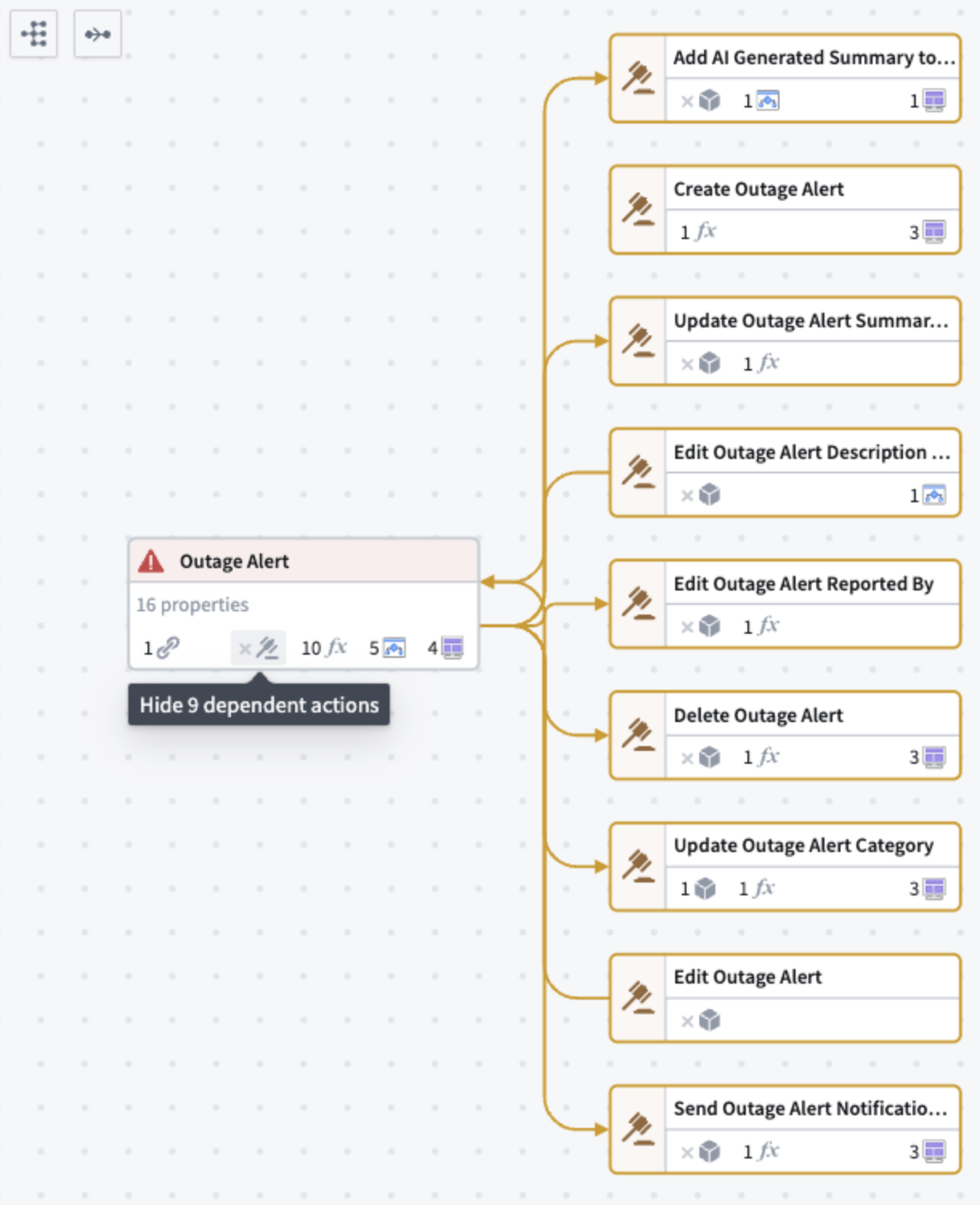

노드의 연결 아이콘이나 위쪽 확장 버튼으로 한 단계 상위와 하위 의존 관계를 펼칩니다. 객체 유형의 아이콘은 온톨로지에 지정한 아이콘을 사용합니다. 긴 이름이 보이도록 노드 너비도 조정할 수 있습니다.
검색과 그래프에 추가
검색 사이드바에는 RID를 붙여 넣어 객체 유형, 액션 유형, 인터페이스, 유형 그룹, 함수, AIP Logic, 언어 모델과 학습 모델을 찾을 수 있습니다. 속성 표시 이름을 검색하면 그 이름의 속성을 가진 객체 유형을 강조합니다.
파일 검색에서 개별 리소스를 추가하거나, 폴더와 프로젝트 옆 버튼으로 그 위치의 지원 리소스를 한꺼번에 추가할 수 있습니다.
휴지통 아이콘은 휴지통에 있는 리소스를 그래프와 연결선에서 제외합니다. 다시 선택하면 그래프에 복원합니다. 실제 리소스 삭제와는 다른 표시 동작입니다.
Selection details

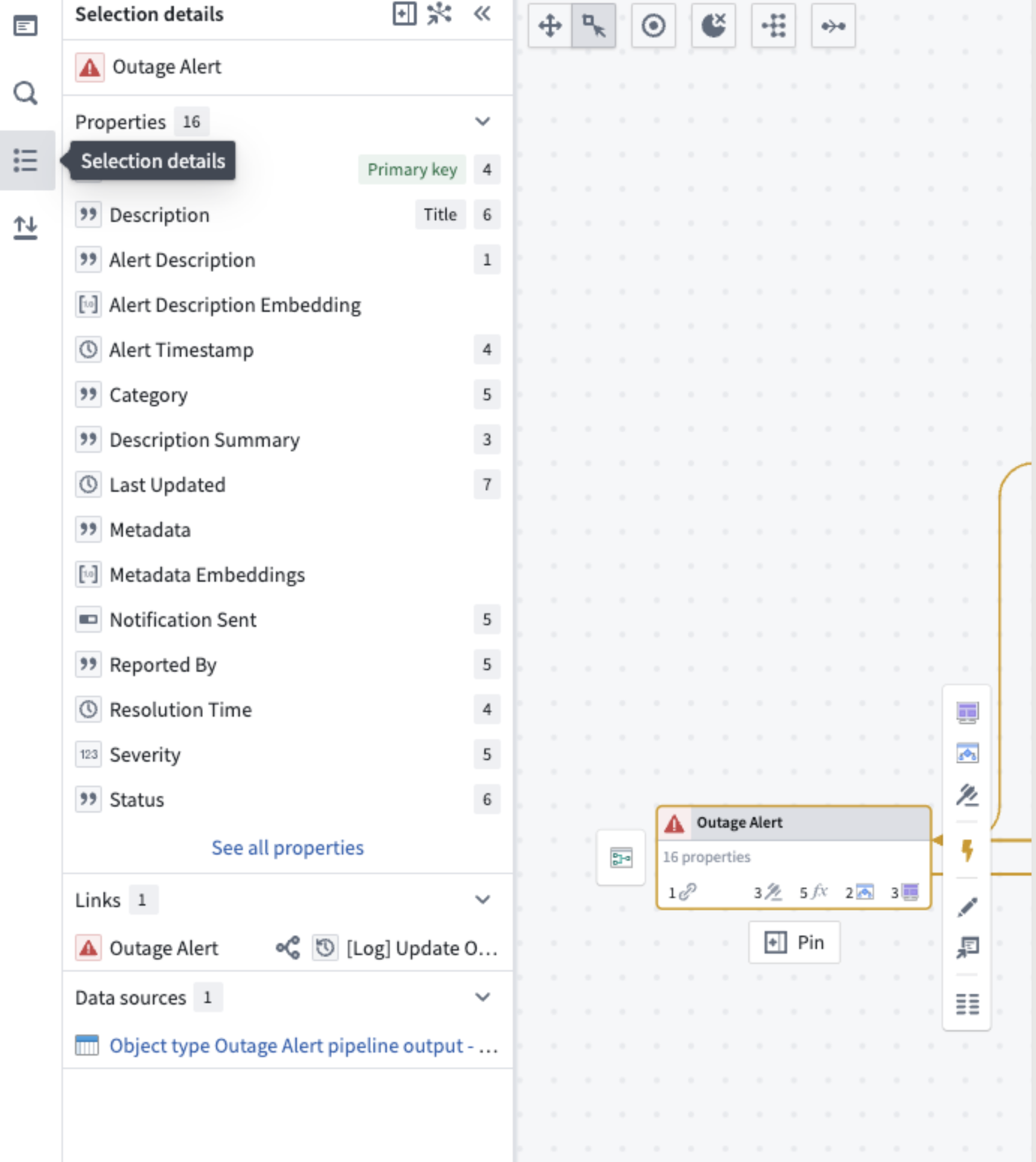

노드를 선택하고 왼쪽 Selection details를 열면 유형별 정보를 볼 수 있습니다.
| 리소스 | 주요 정보 |
|---|---|
| 객체 유형 | 속성 사용처, 링크와 기반 데이터 소스 |
| 객체 링크 | 객체 유형, 함수, 액션과 Workshop의 사용처 |
| 함수 | 입력, 출력, 의존 관계, 저장소와 온톨로지 바인딩 |
| 액션 | API, RID, 입력, 온톨로지 편집과 제출 조건 |
| AIP Logic | 의존 관계, 자동화와 생성 메타데이터 |
| 언어 모델 | 설명, 제작자와 문맥 창 정보 |
| Workshop | 생성 정보와 액션/함수/객체 의존 관계 |
| 사용자 정의 위젯 | 사용하는 Workshop 애플리케이션 |
| 인터페이스 | 속성, 구현 객체 유형과 상위 인터페이스 |
| 지리공간 지도 | 다른 온톨로지 리소스와의 지도 연결 |
| Workbench 보드 | 업무의 다른 리소스와의 관계 |
| Vertex 그래프와 템플릿 | 메타데이터, 의존 관계와 탐색 |
| TypeScript v2 및 Python SDK | SDK에 등록한 객체 유형과 이를 사용하는 함수 |
| 학습 모델 | 선택 브랜치의 모델 API 입출력, RID, 함수 의존 관계와 실시간 배포 |
여러 노드를 선택하면 상세 패널에서 선택 범위를 필터링할 수 있습니다. 히스토그램은 액션 규칙별로 노드를 묶어 보여 줍니다.
함수와 액션

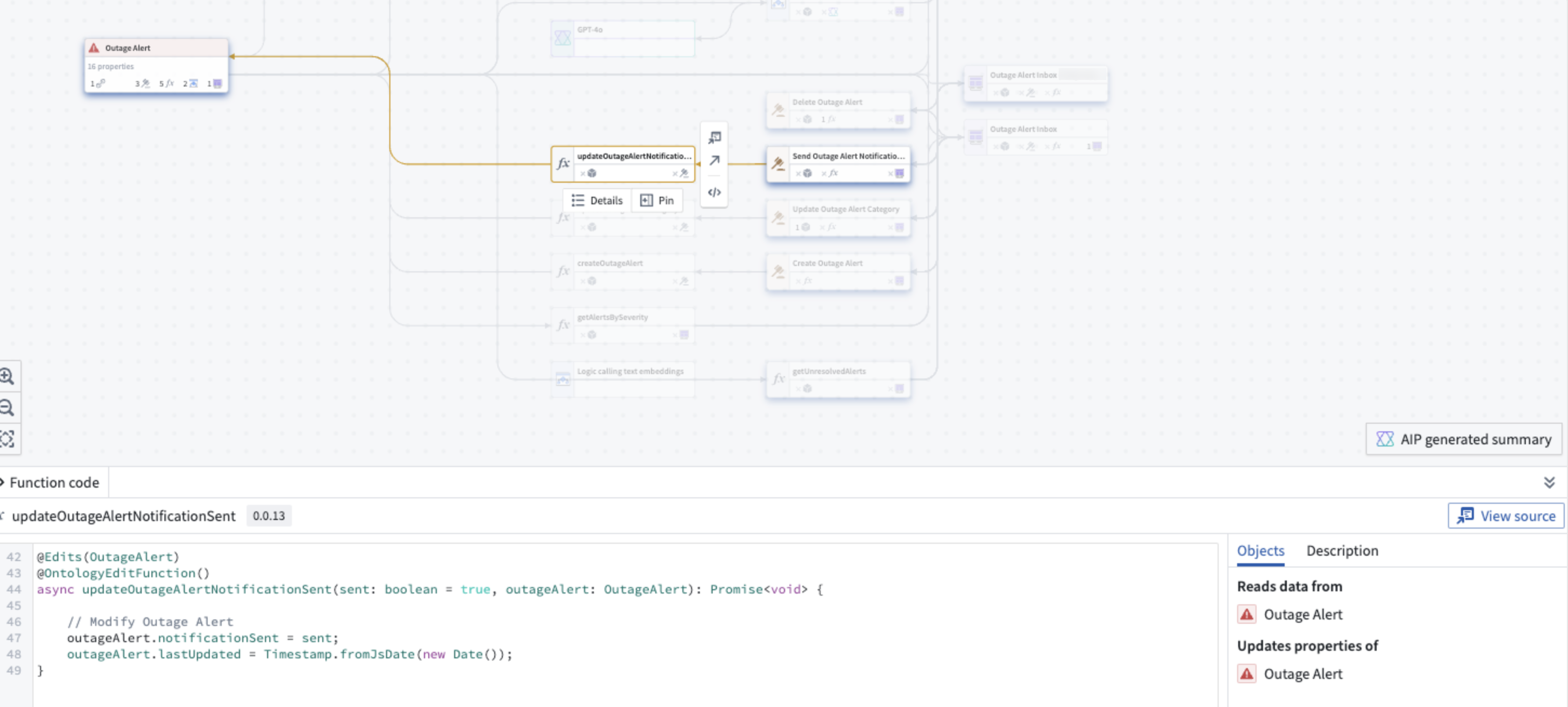

함수 노드에서 코드, 읽는 객체와 로직 설명을 확인합니다. 함수 실행의 Run history 오른쪽 링크 아이콘은 추적 기록 링크를 복사합니다.

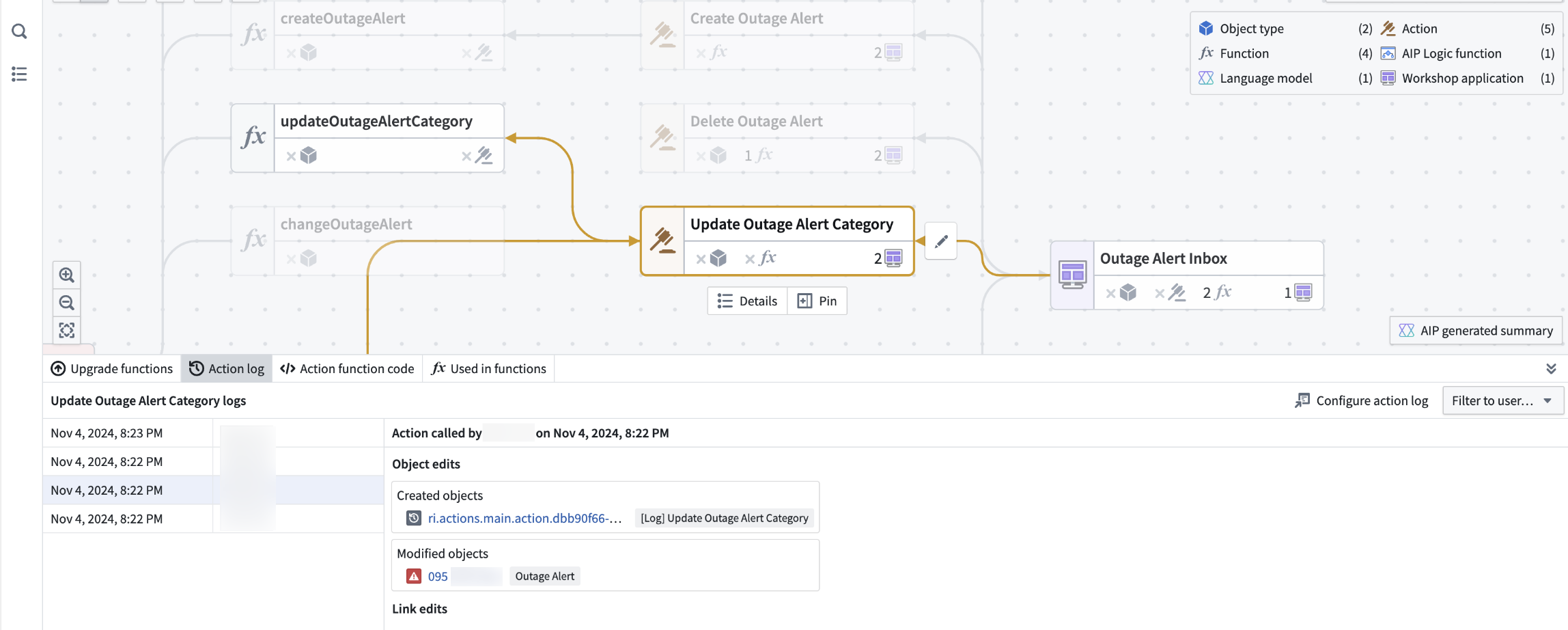

액션은 구현 함수 코드, 액션 로그와 업그레이드 정보를 제공합니다. 함수 버전과 제출 조건의 일괄 변경은 리팩터링과 보안에서 다룹니다.
객체와 링크

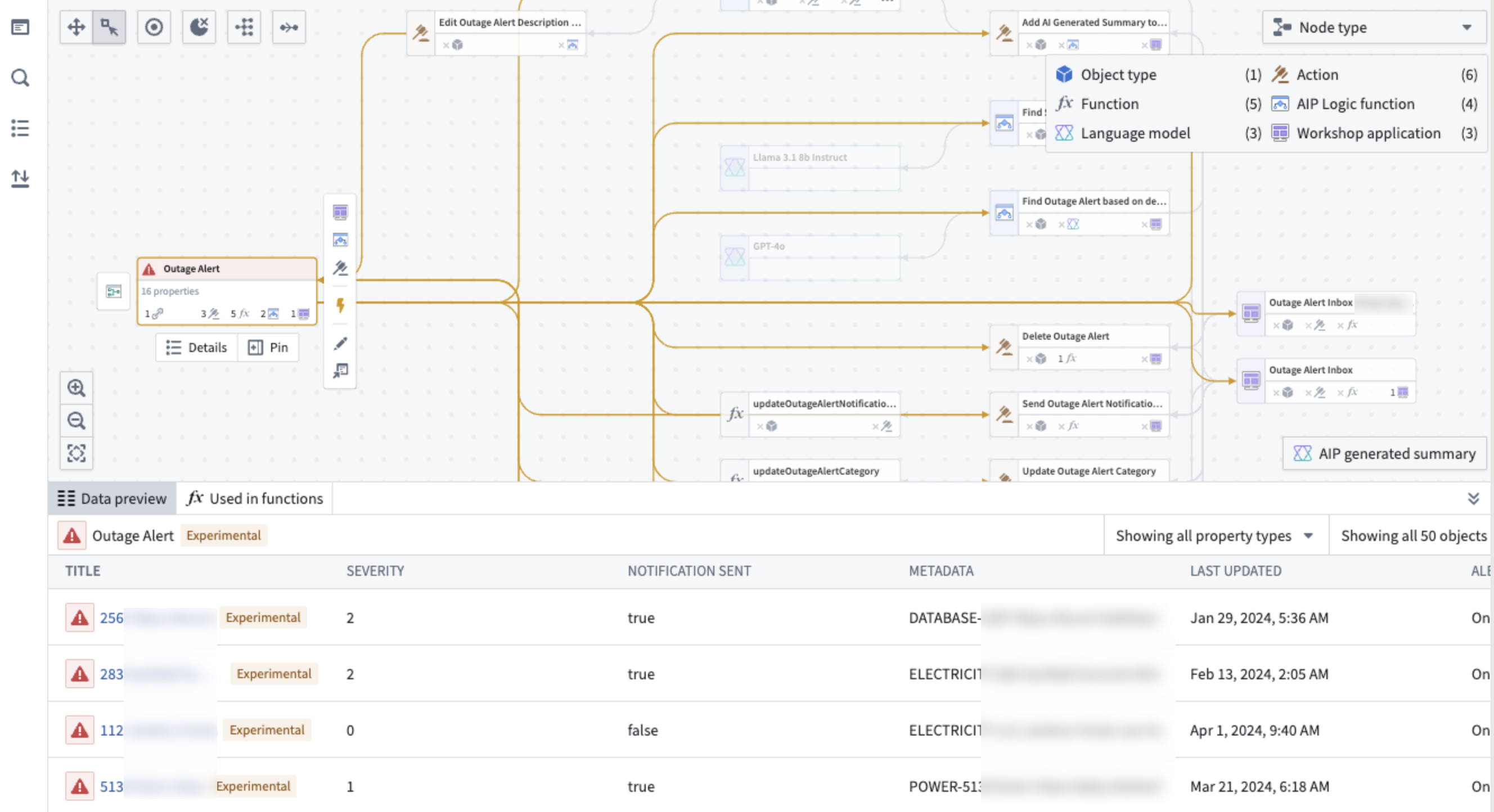

객체 유형에서 데이터를 미리 볼 수 있습니다. 객체 링크 및 액션 입력 객체의 선은 기본으로 숨기며, 객체 노드를 선택하면 표시합니다. Cmd+A 또는 Ctrl+A로 전체 노드를 선택할 수도 있습니다.

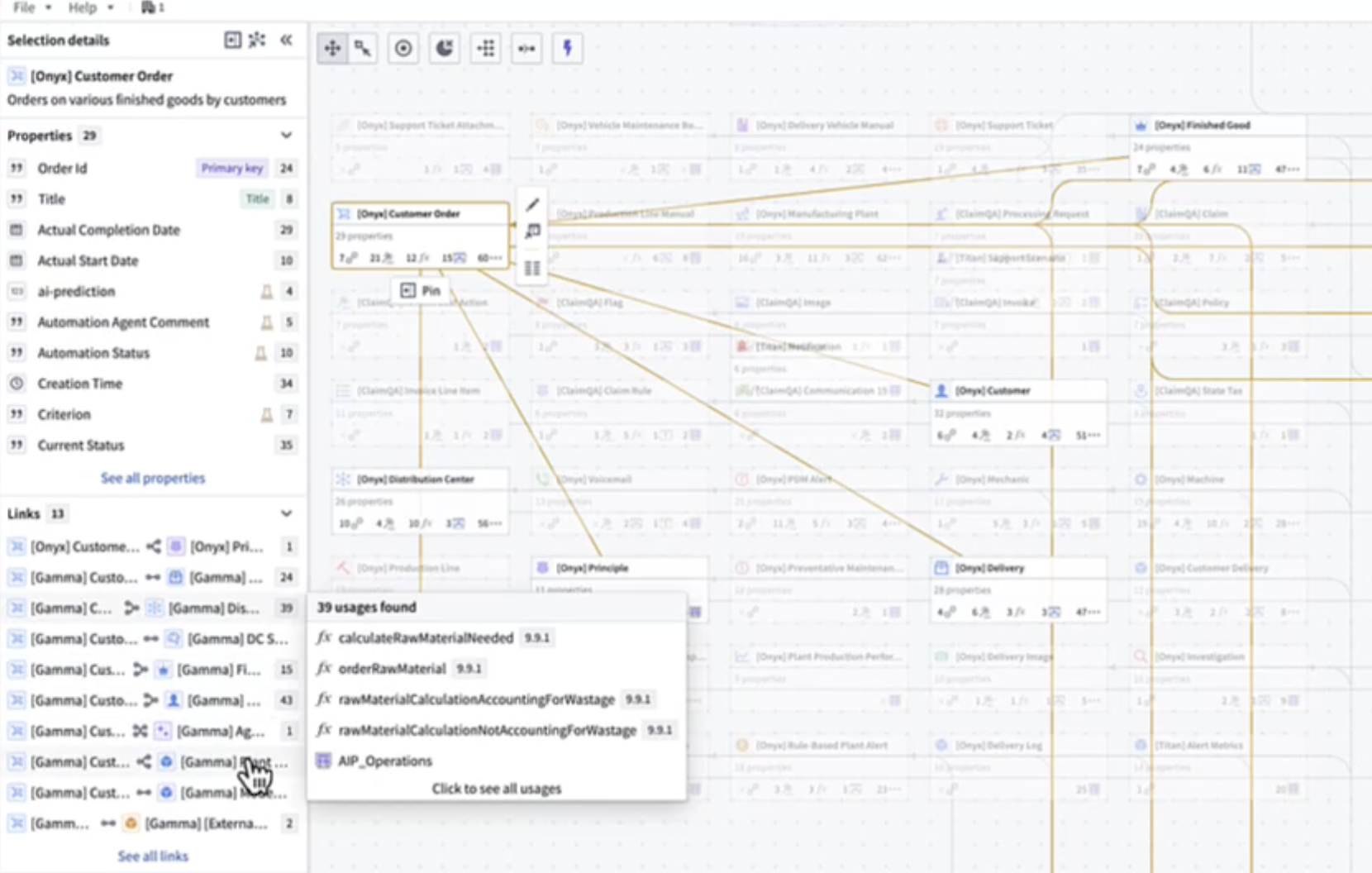

Selection details의 Links에서 링크에 포인터를 올리면 사용처를 미리 봅니다.

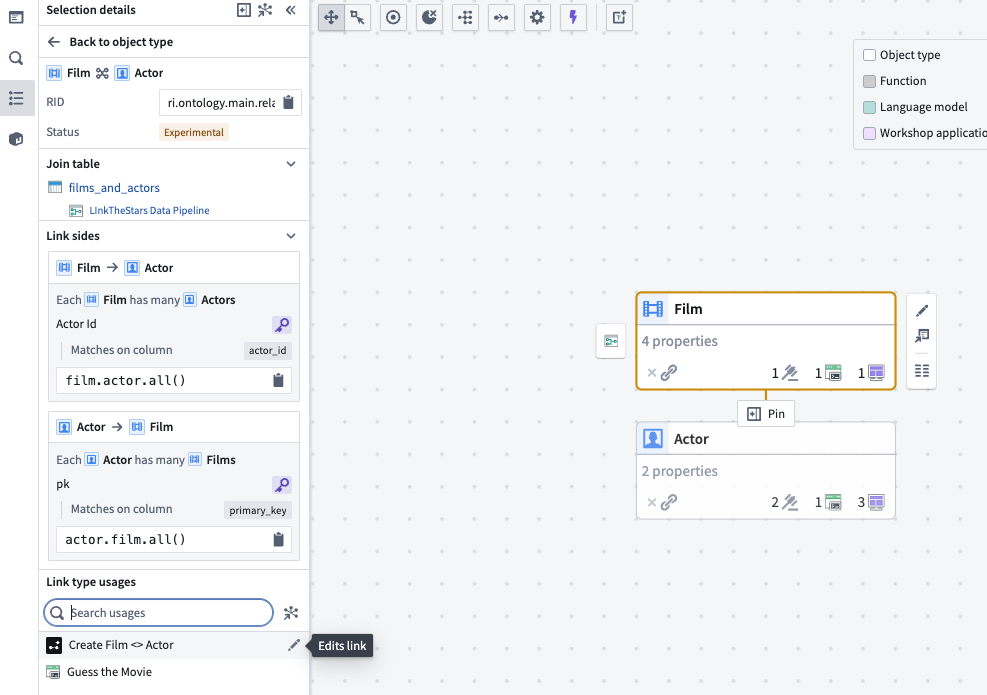

링크를 선택하면 전체 상세가 열리며, 그 링크를 편집하는 사용처에는 펜 아이콘이 표시됩니다.

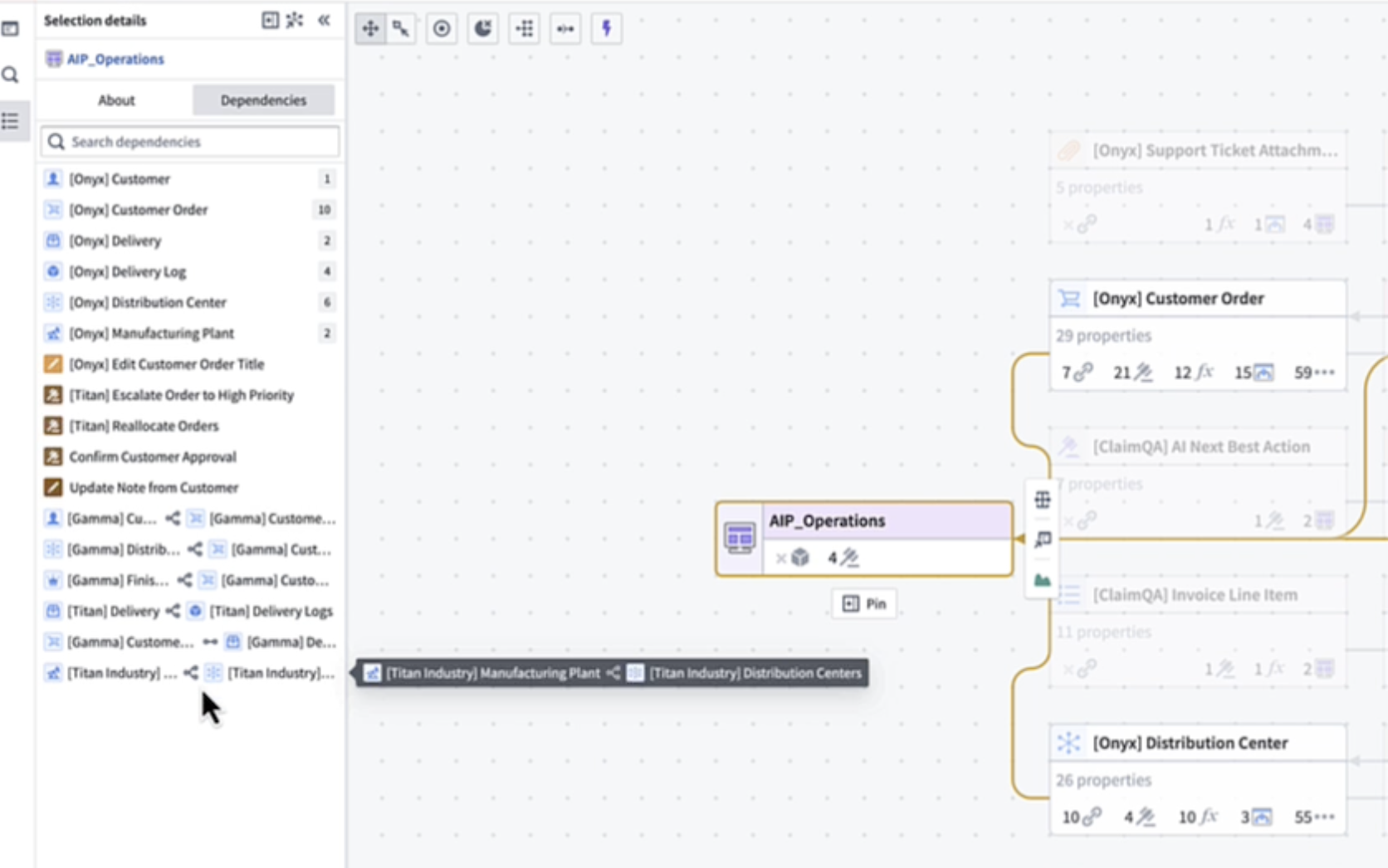

링크는 Workshop 등 하위 리소스의 의존 관계에도 나타납니다.
자동화

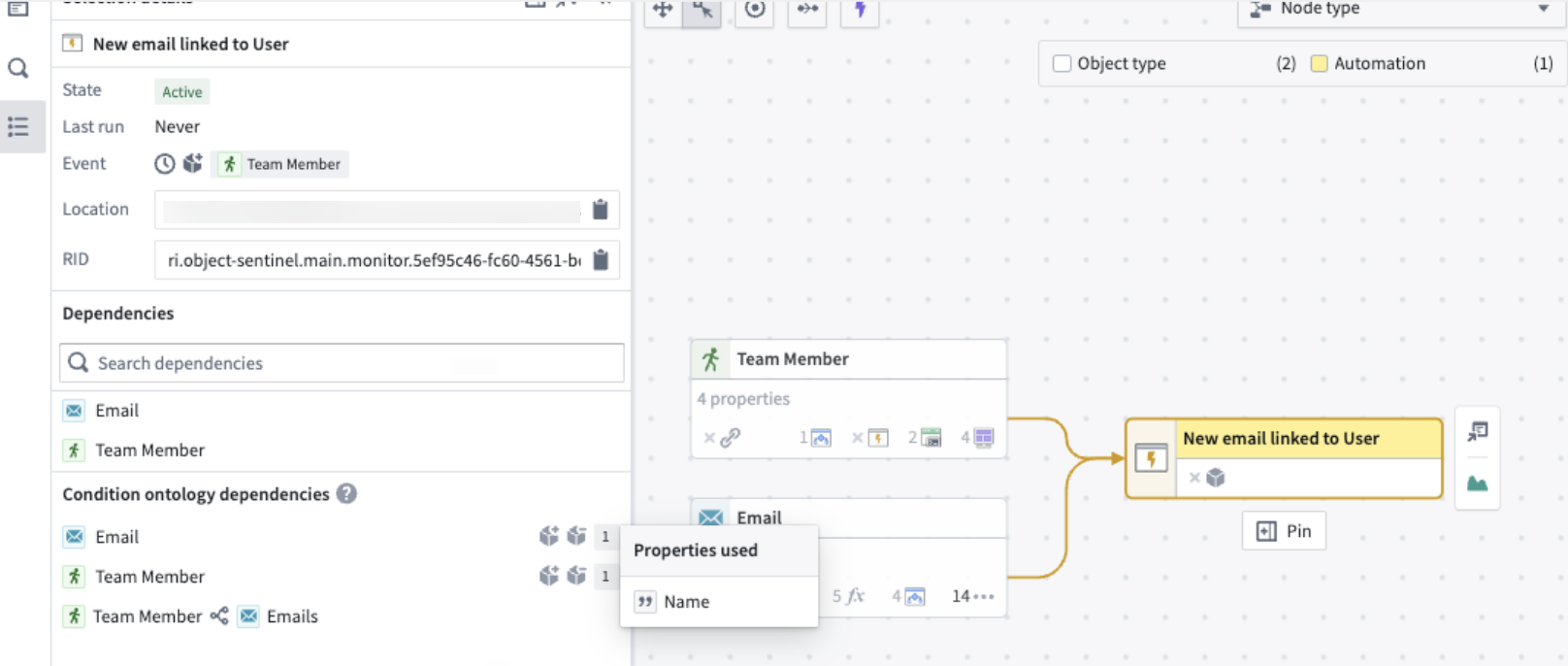

Condition ontology dependencies는 조건이 사용하는 객체 속성을 보여 줍니다. 숫자에 포인터를 올려 정확한 속성을 확인합니다.

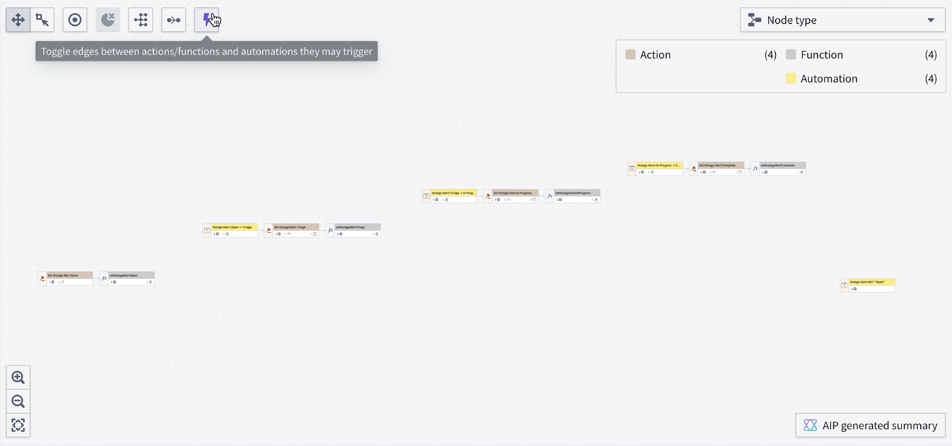

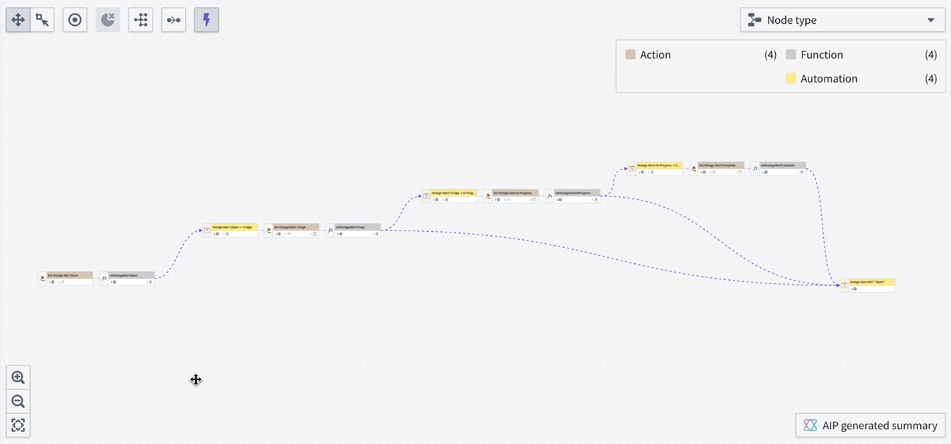

위쪽 왼쪽의 보라색 번개 버튼을 켜면 자동화를 발동시키는 액션과 함수를 볼 수 있습니다.

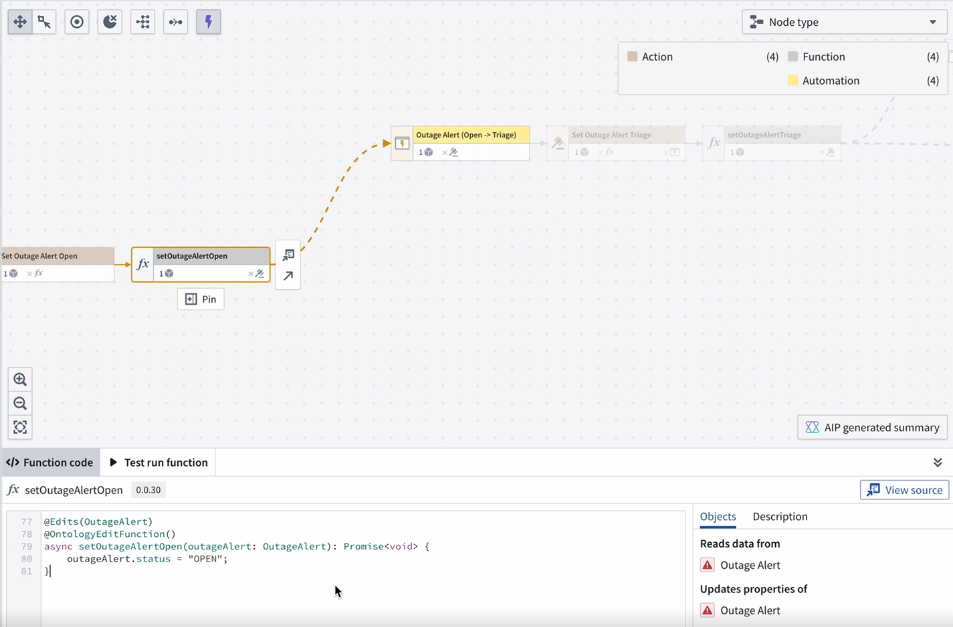

특정 속성 값이 조건이면 그 속성을 해당 값으로 편집하는 액션이나 함수를 찾아 연결합니다.

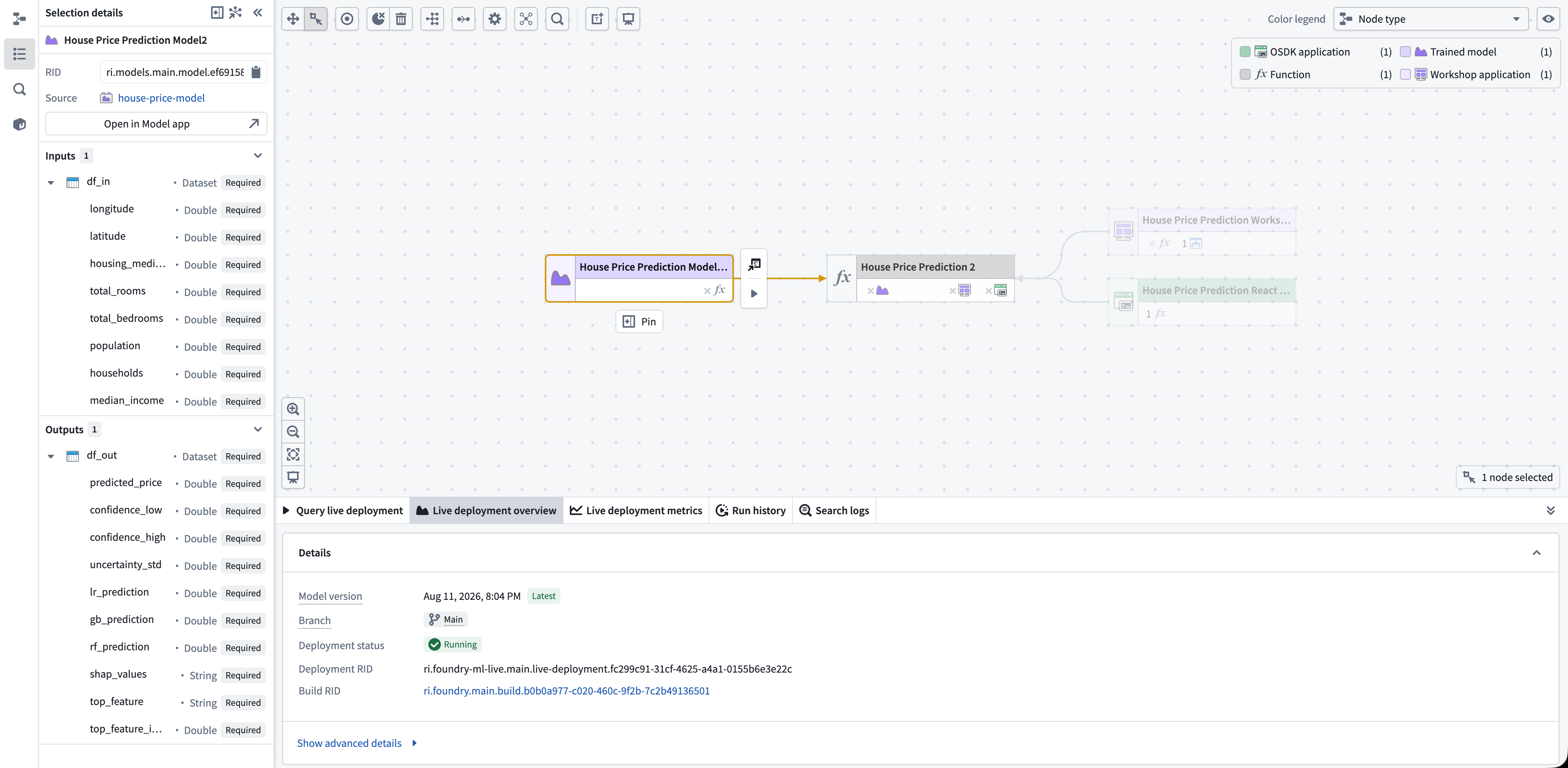

학습 모델
모델을 사용하는 함수를 찾고 Models나 Data Lineage에서 열 수 있습니다. 선택한 브랜치의 모델 API 입력과 출력을 표시합니다.
해당 브랜치에 실시간 배포가 있으면 아래에 다음 패널을 제공합니다.
- Query live deployment는 배포에 요청을 보내고 응답을 확인합니다.
- Live deployment overview는 상태, replica와 디버깅 정보를 보여 줍니다.
- Live deployment metrics는 배포 및 replica 지표를 보여 줍니다.
Workshop과 아래 패널

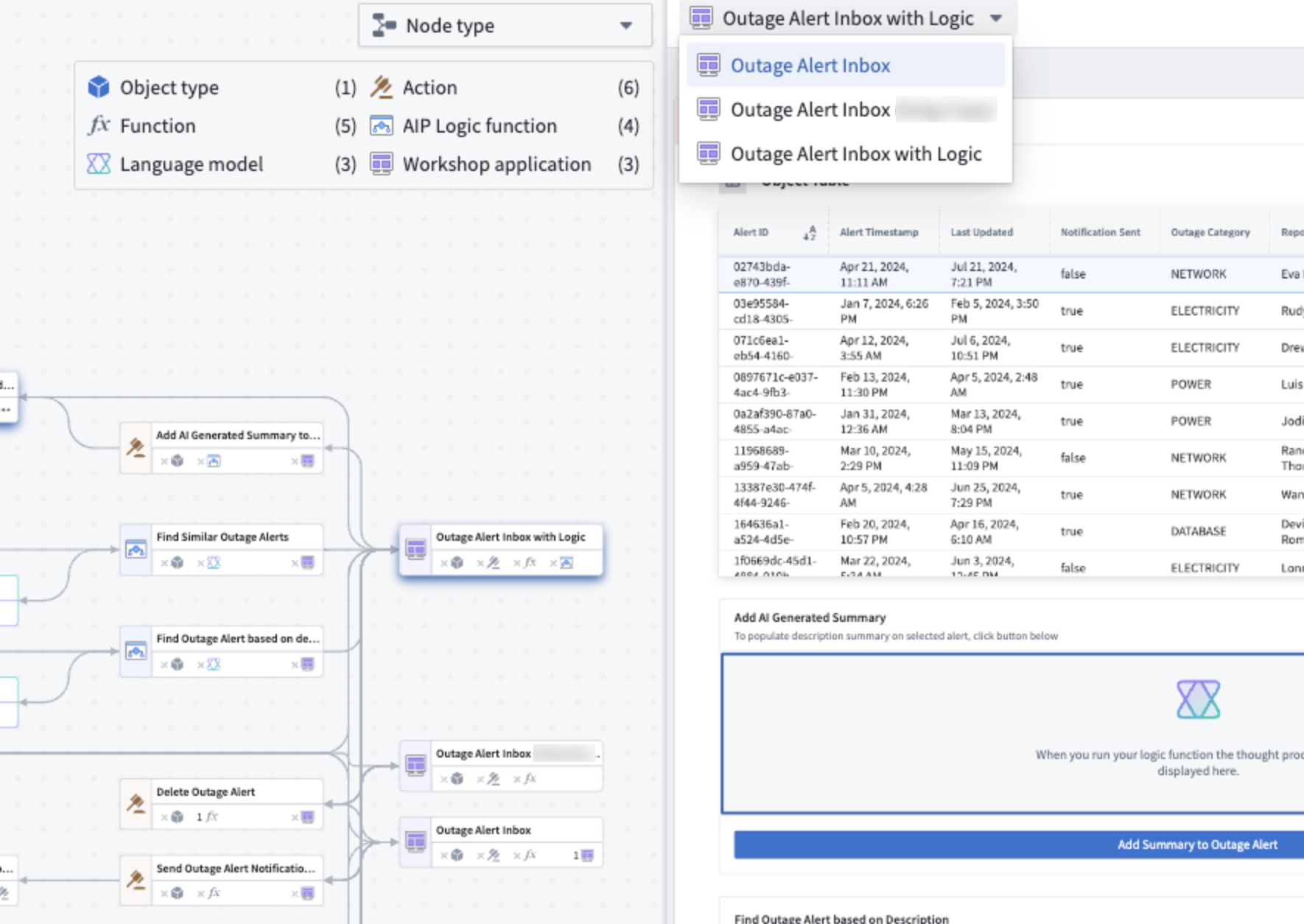

Workshop 아래의 Entities는 앱이 사용하는 객체와 액션을 표시합니다. 항목을 선택하면 앱 안의 사용 위치를 확인합니다. 그래프에 Workshop이 여러 개면 위쪽 드롭다운으로 바꿉니다.
패널을 다시 열려면 Workshop 노드를 선택하고 I를 누르거나 더블클릭합니다. 아래 패널의 함수 업그레이드, 모델 사용량과 제출 조건 갱신 탭은 선택한 노드가 없어도 표시됩니다. Workshop을 선택하면 주간 조회 지표도 볼 수 있습니다.
색상 범례

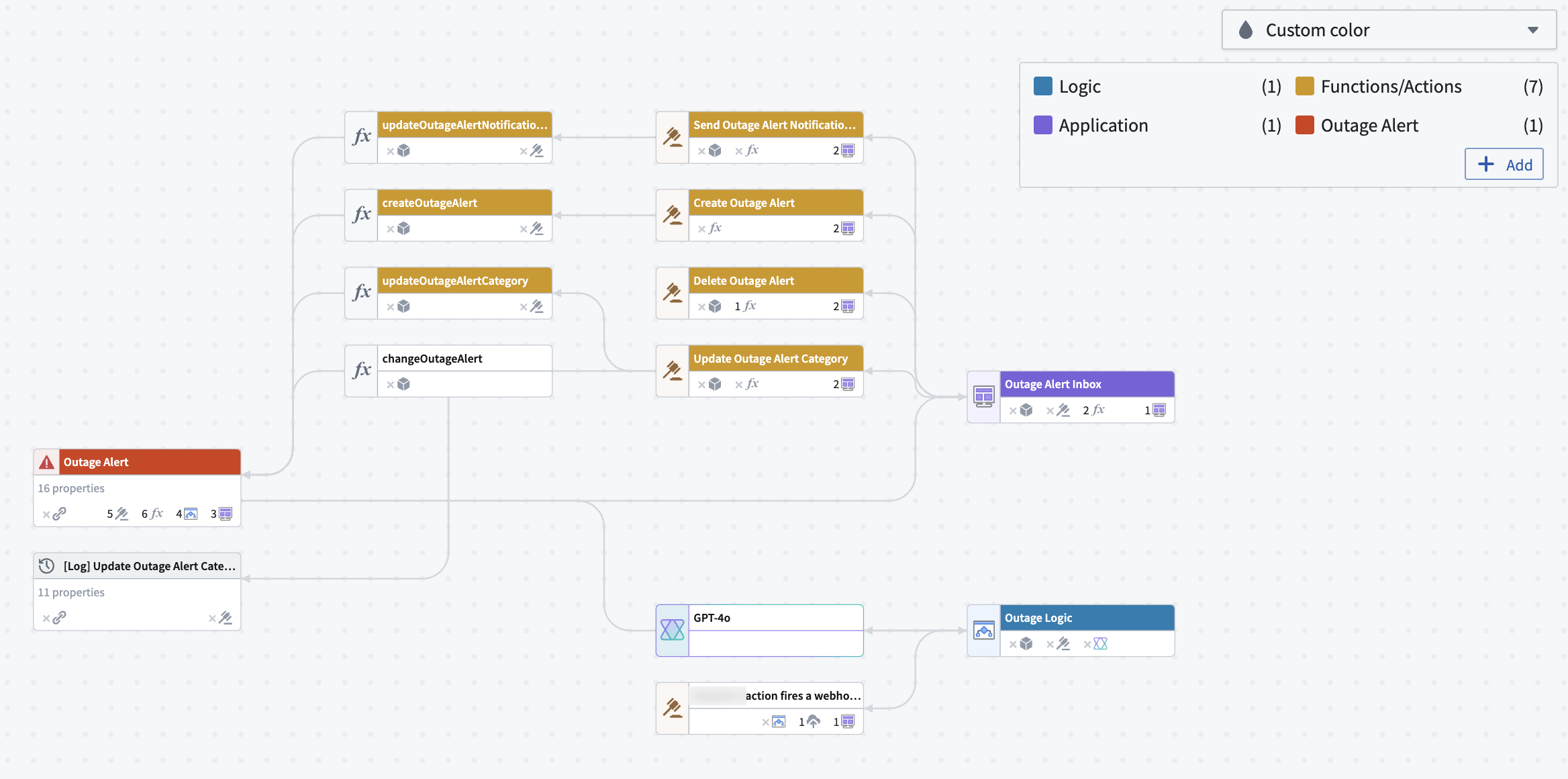

토글로 범례를 표시하거나 숨깁니다. 기본 노드 유형 외에 사용자 정의 색상 그룹을 만들고 기존 그룹을 선택하거나 범례의 색상을 노드에 끌어다 놓을 수 있습니다.
권한

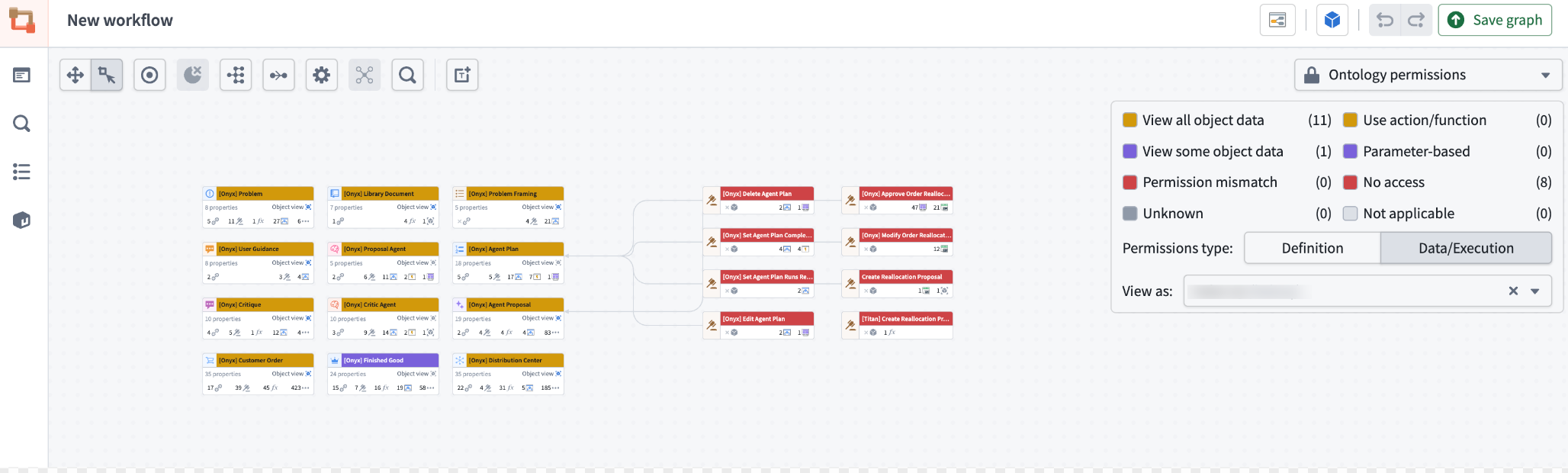

Ontology permissions는 지정한 사용자가 정의를 보거나 편집할 수 있는지, 객체 데이터에 접근하거나 액션을 실행할 수 있는지를 구분합니다. Resource permissions는 Owner, Editor, Viewer, Discoverer 또는 접근 없음의 리소스 권한을 보여 줍니다.
상태와 사용량
| 모드 | 색상으로 나타내는 정보 |
|---|---|
| Failure rate | 선택한 시간 구간의 실패 비율 |
| Monitoring status | 사용자가 접근할 수 있는 뷰에서 현재 발동 중인 모니터의 최고 심각도. 모니터가 설정되어 있지만 발동한 항목이 없으면 정상으로 표시하며, 감시할 수 있지만 설정이 없는 노드도 구분합니다. |

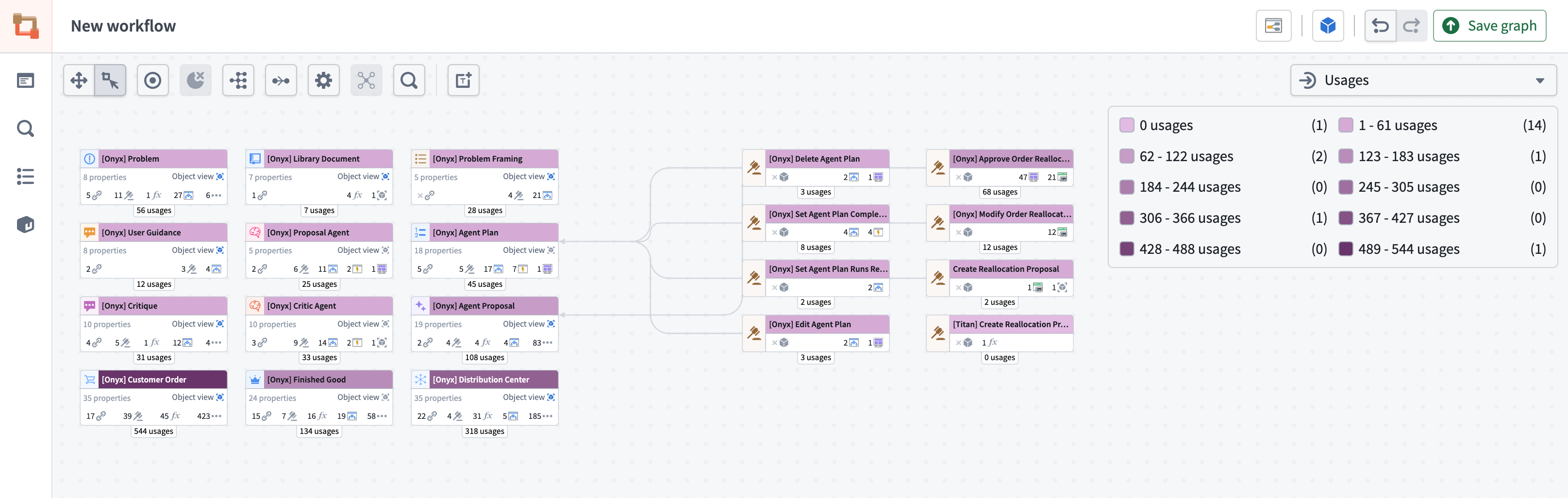

| Usages / Application views | 최근 4주 동안 보기와 편집 모드에서 발생한 Workshop 조회 수 |
| Out of date functions | 오래된 함수 의존 관계 |
| Model usage | 모델 요청과 토큰 사용량 |
| Object Storage indexing status | Object Storage v2 색인 상태와 최근 색인 이벤트 시각. 색상 농도로 최근 여부를 표시합니다. |
| Ontology status | Active, Experimental, Deprecated, Example, Promoted |
| Action rule | 함수 실행, 객체 생성/수정/삭제 또는 이들의 조합 |
| Automation expiration | 자동화 만료 날짜 |
| Last modified | 최근 변경 시각 |
| Last reindexed | 최근 일/주/월/년의 재색인, 재색인 실패 또는 미색인. 노드 아래에 정확한 날짜를 표시합니다. |
아직 최초 상태를 계산하지 않은 규칙도 healthy로 취급합니다. 정상 색상만으로 새 규칙의 평가가 끝났거나 다른 모니터링 뷰에도 경보가 없다고 판단하지 않습니다. AIP Logic 노드는 기반 함수의 감시 상태를 사용합니다.
조직 구조

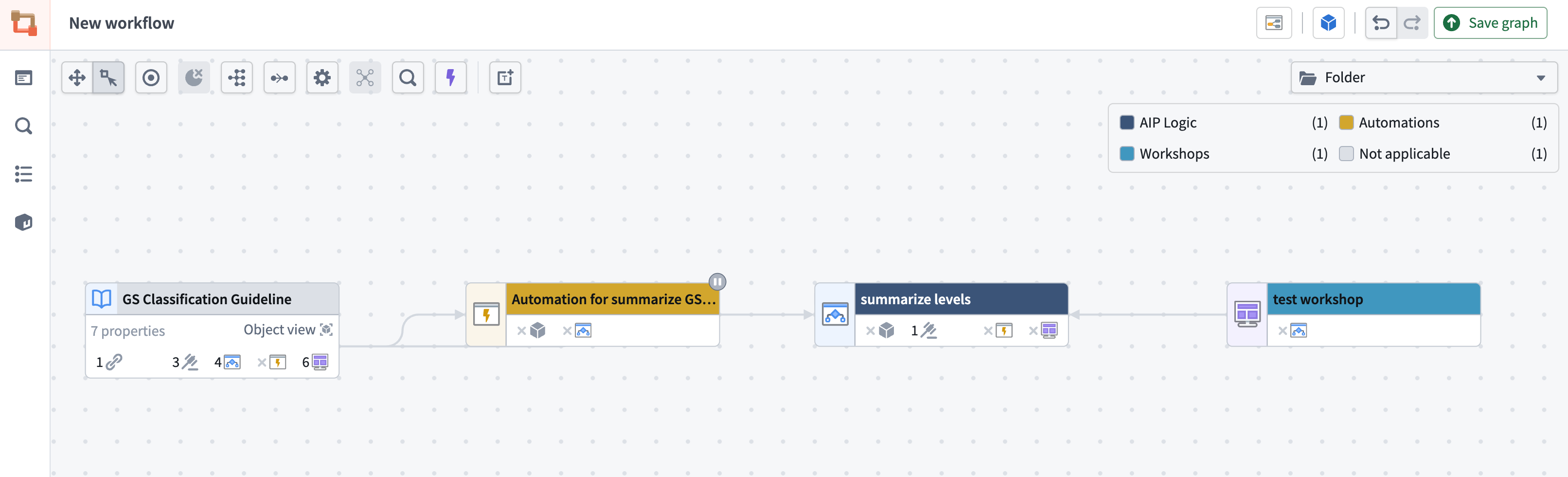

Folder, Project, Portfolio와 Functions repository 모드는 리소스가 속한 폴더, 프로젝트, 포트폴리오와 함수 저장소로 묶어 표시합니다.

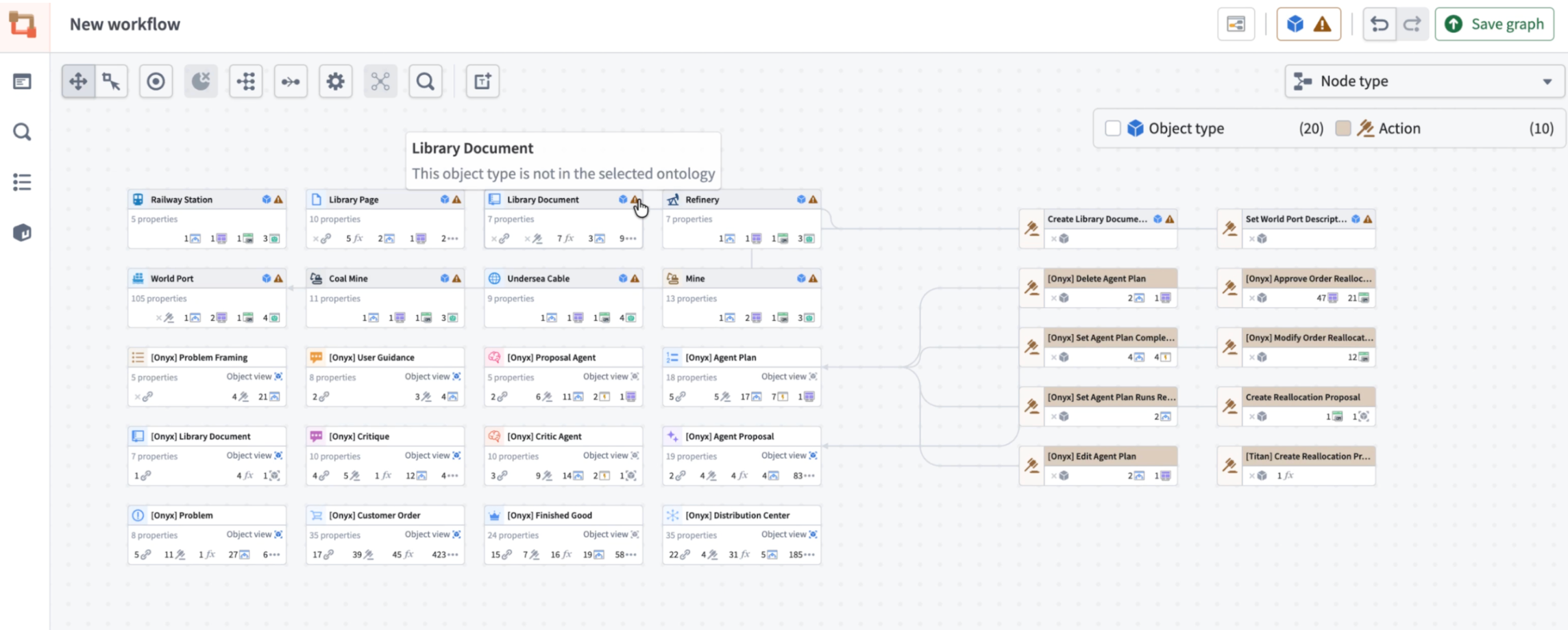

여러 온톨로지
여러 온톨로지의 리소스가 한 그래프에 나타날 수 있습니다. 모든 색상 모드를 적용할 수 있고, 기본 모드에서 다른 온톨로지의 노드는 회색 머리글과 경고 아이콘으로 구분합니다.

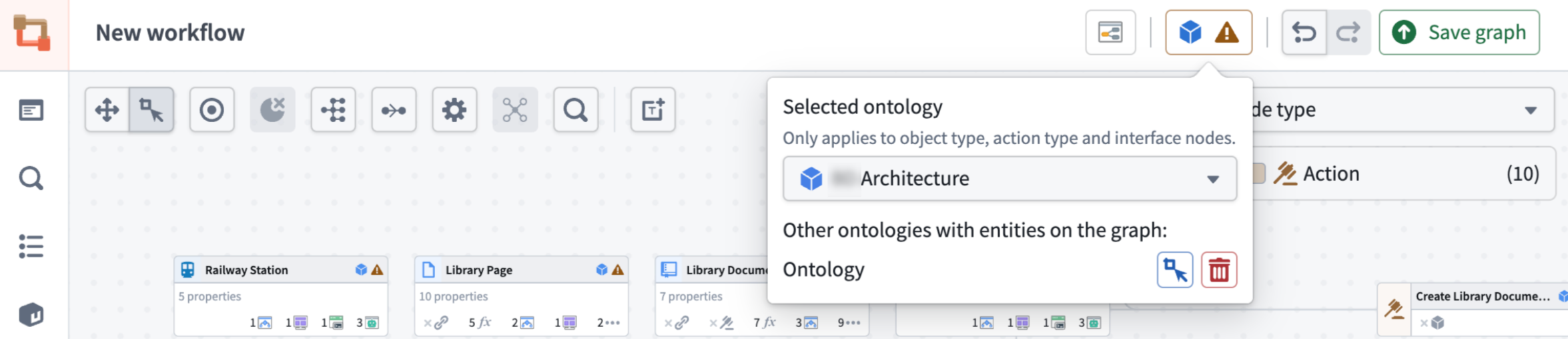

오른쪽 위 파란 큐브 옆에도 경고가 표시됩니다. 큐브를 선택하여 그래프의 온톨로지를 확인하고 전환합니다. 한 번에 선택하는 온톨로지는 하나입니다.
현재 선택과 다른 온톨로지의 객체 및 액션 노드는 일부 기능이 제한됩니다. 예를 들어 함수 기반 액션의 일괄 갱신은 현재 선택한 온톨로지에서만 가능합니다.

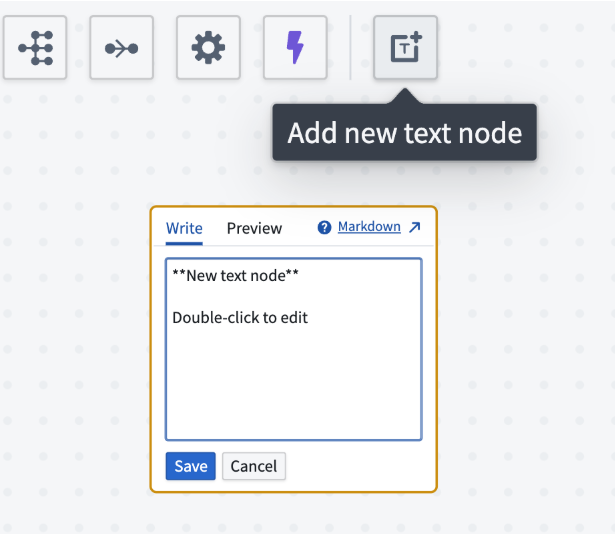

텍스트 노드
Text로 노드를 만들고 더블클릭하여 Markdown과 사용자 색상으로 설명을 작성합니다. 입력 중 변경을 저장합니다. Cmd+Enter, Ctrl+Enter, Escape 또는 노드 밖 선택으로 편집을 마치고, 편집 중 Discard로 이전 상태로 돌아갈 수 있습니다.

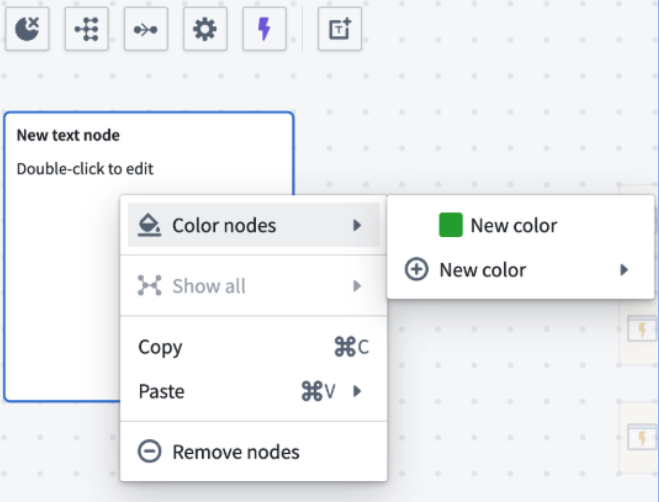

우클릭의 Color nodes에서 기존 색상이나 새 색상을 지정합니다.

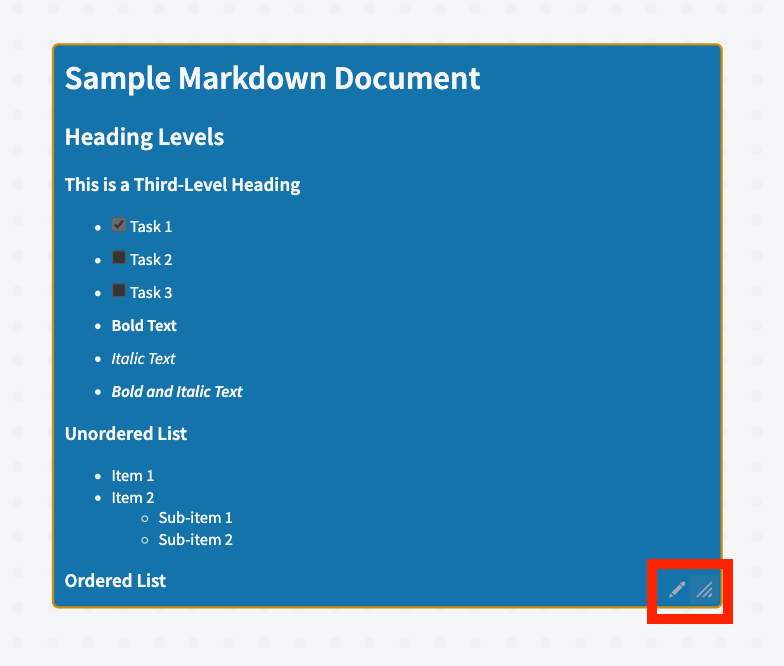

텍스트 노드는 다른 노드에 연결되지 않고 배치 기능의 영향을 받지 않습니다. 배경에서 렌더링하므로 리소스를 가리지 않고 구역을 구분할 수 있습니다. 오른쪽 아래 세 줄로 크기를 바꾸며, 내용이 길면 스크롤됩니다.

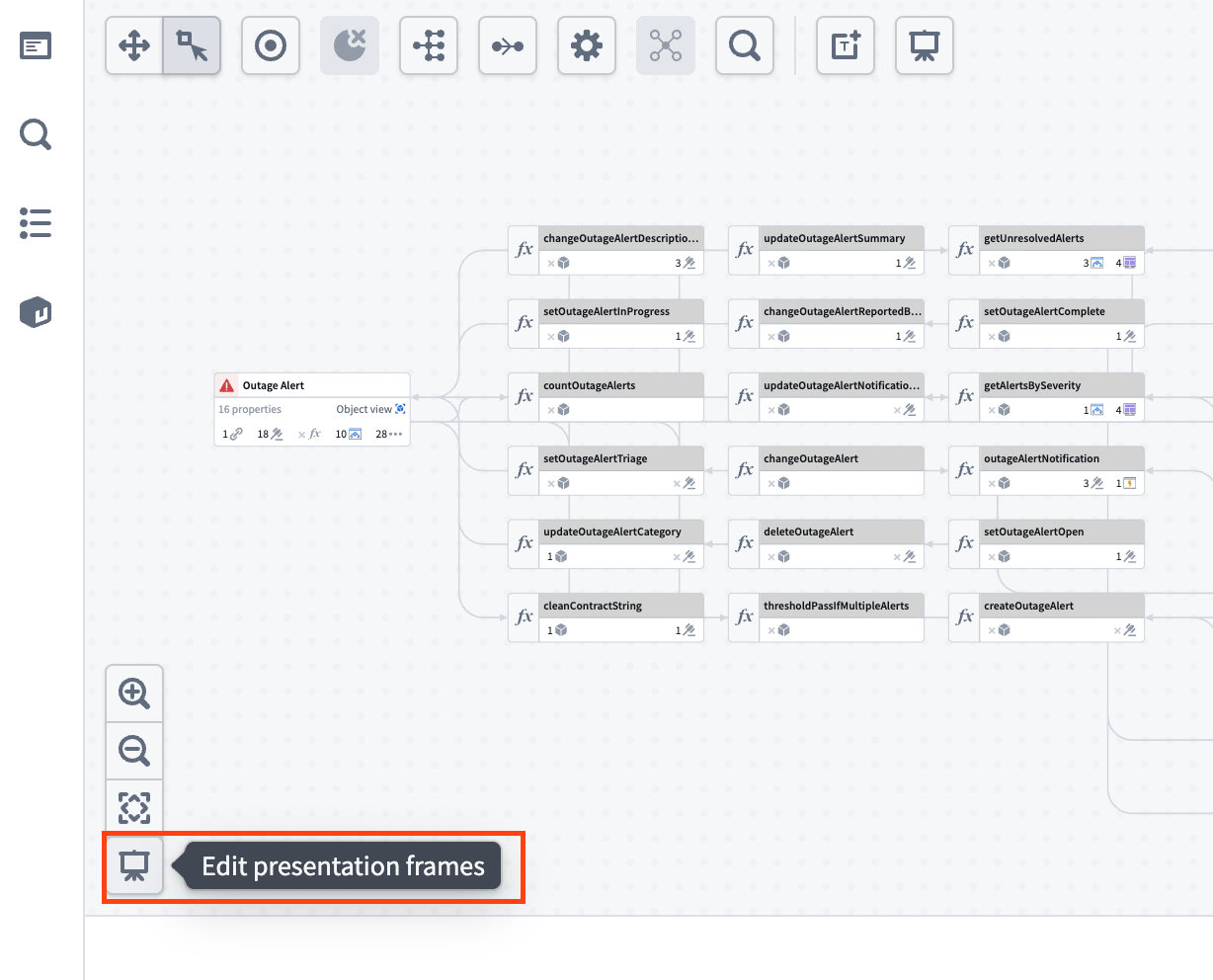

발표 프레임
발표 도구를 사용하기 전에 그래프를 저장해야 합니다.

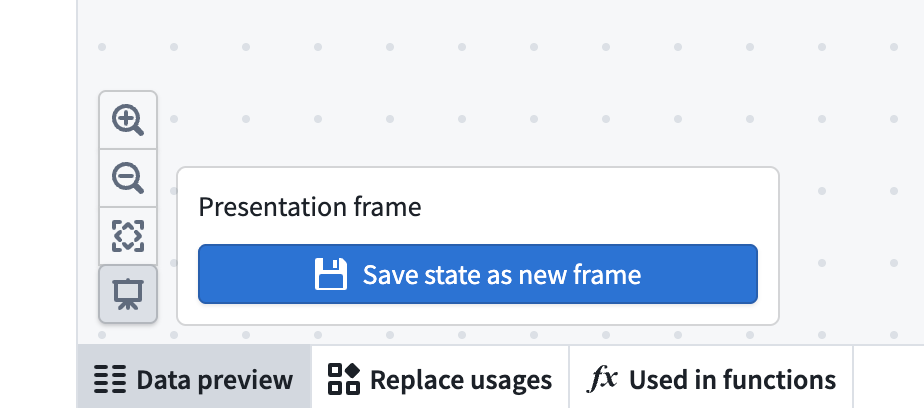

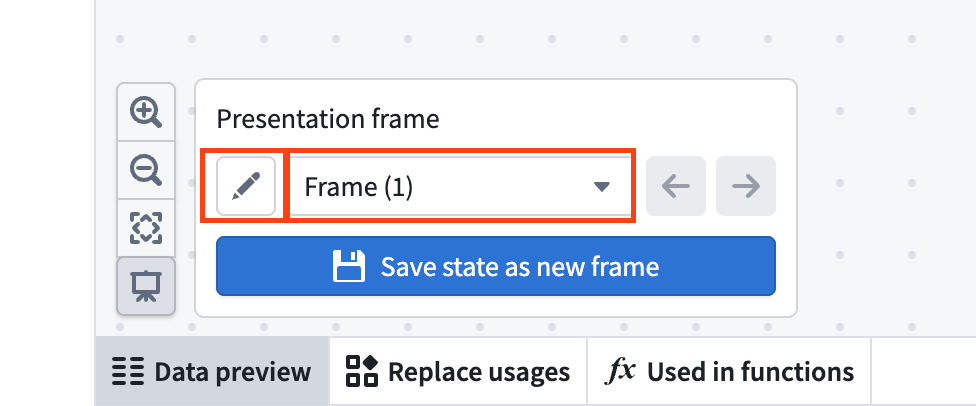

노드 위치, 색상, 색상 모드와 확대 수준을 정한 뒤 Save state as new frame을 선택합니다.
기본 이름은 Frame (1), Frame (2) 형태이며 연필 아이콘으로 바꿀 수 있습니다.

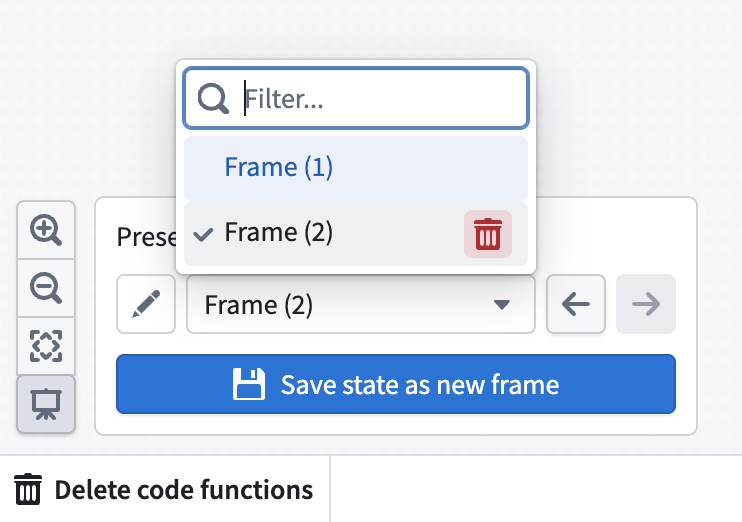

프레임을 끌어 순서를 바꿀 수 있지만 브랜치에서는 재정렬을 지원하지 않습니다. 기존 프레임의 내용은 직접 편집할 수 없습니다. 그래프를 바꾸고 새 프레임으로 저장한 뒤 예전 프레임을 삭제합니다.

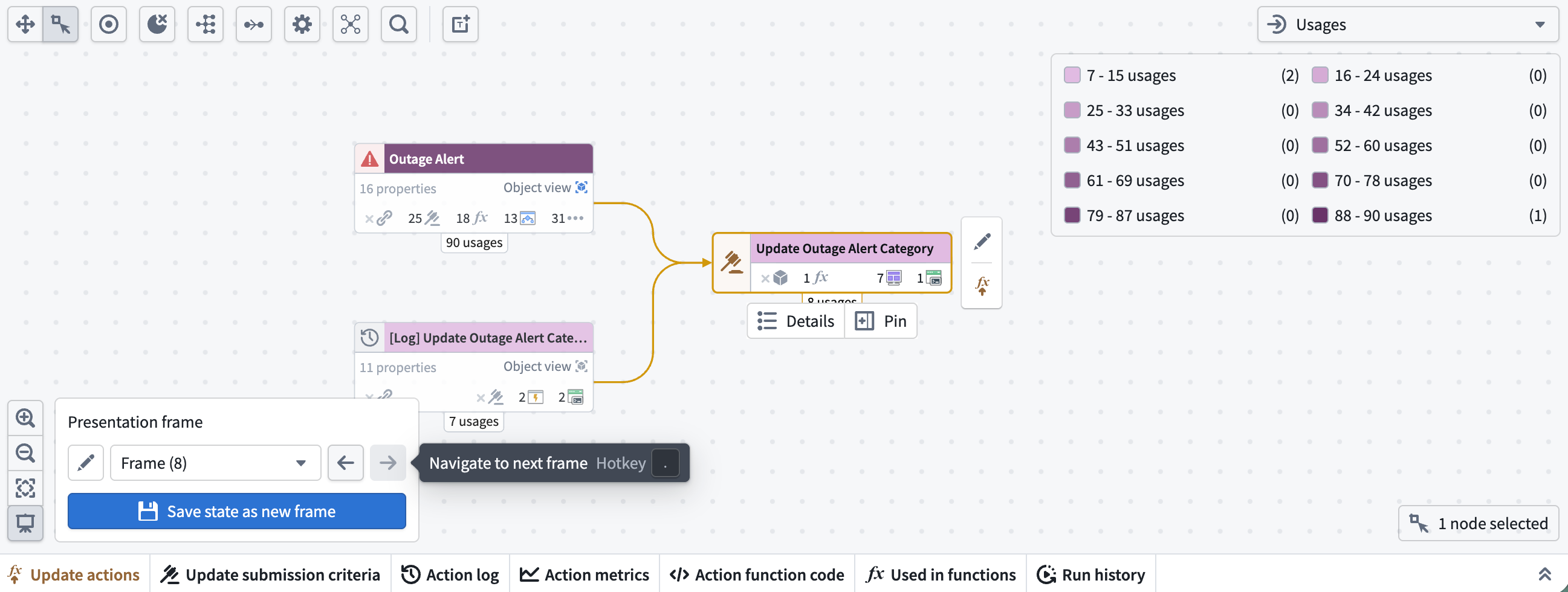

프레임에는 그래프 화면만 저장합니다. Workshop, 아래 패널과 왼쪽 패널은 포함하지 않습니다. 쉼표와 마침표로 이전 또는 다음 프레임으로 이동할 수 있습니다.
