Links 위젯
Links는 객체 사이의 연결 관계를 표시하고 그 경로를 탐색하는 위젯입니다. 한 객체 유형 또는 여러 유형을 가진 객체 집합을 입력으로 사용할 수 있습니다.

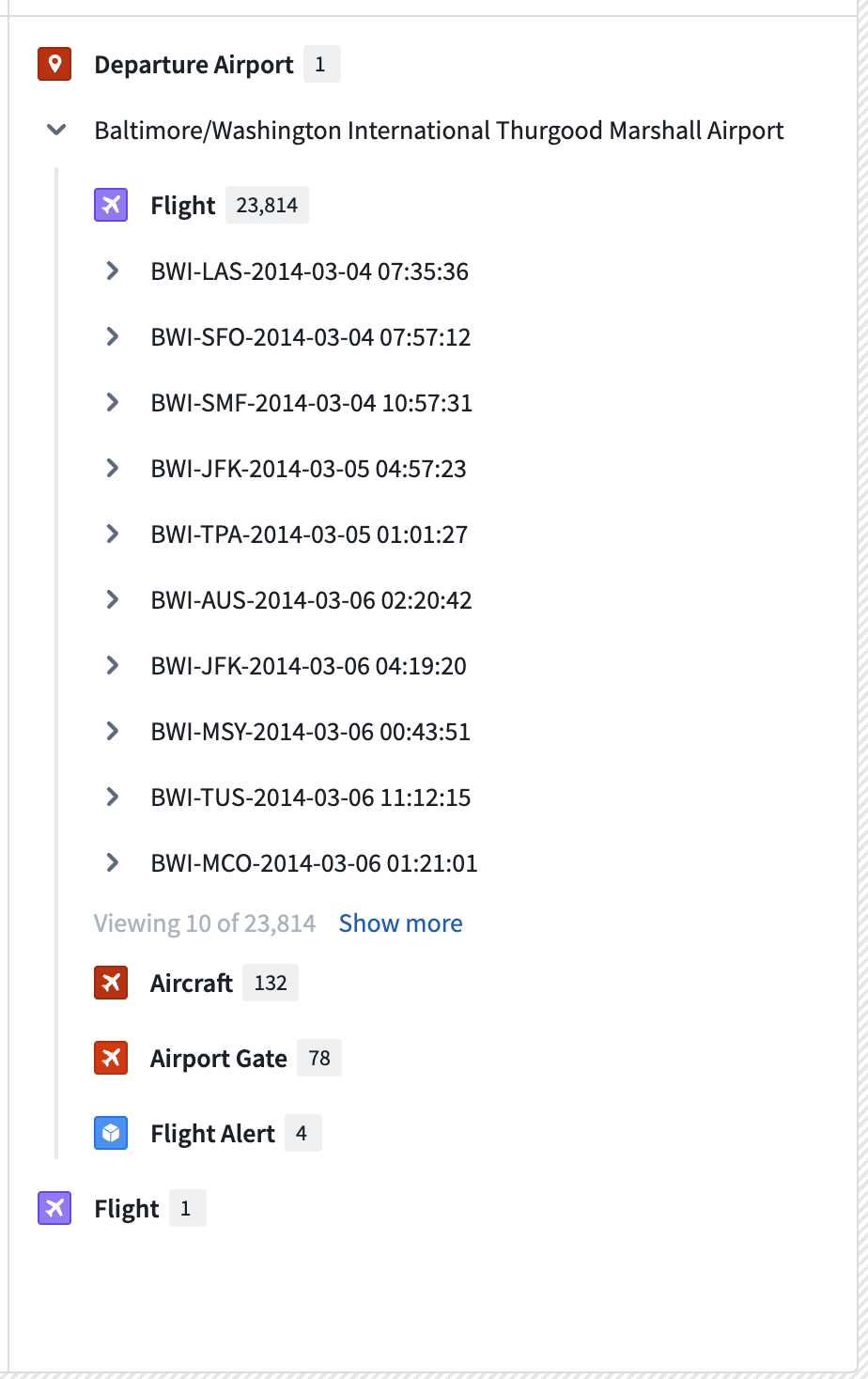

Flight Alert에서 Departure Airport를 펼친 뒤 해당 공항의 연결 관계를 더 살펴보는 예입니다.
입력과 기본 링크 표시

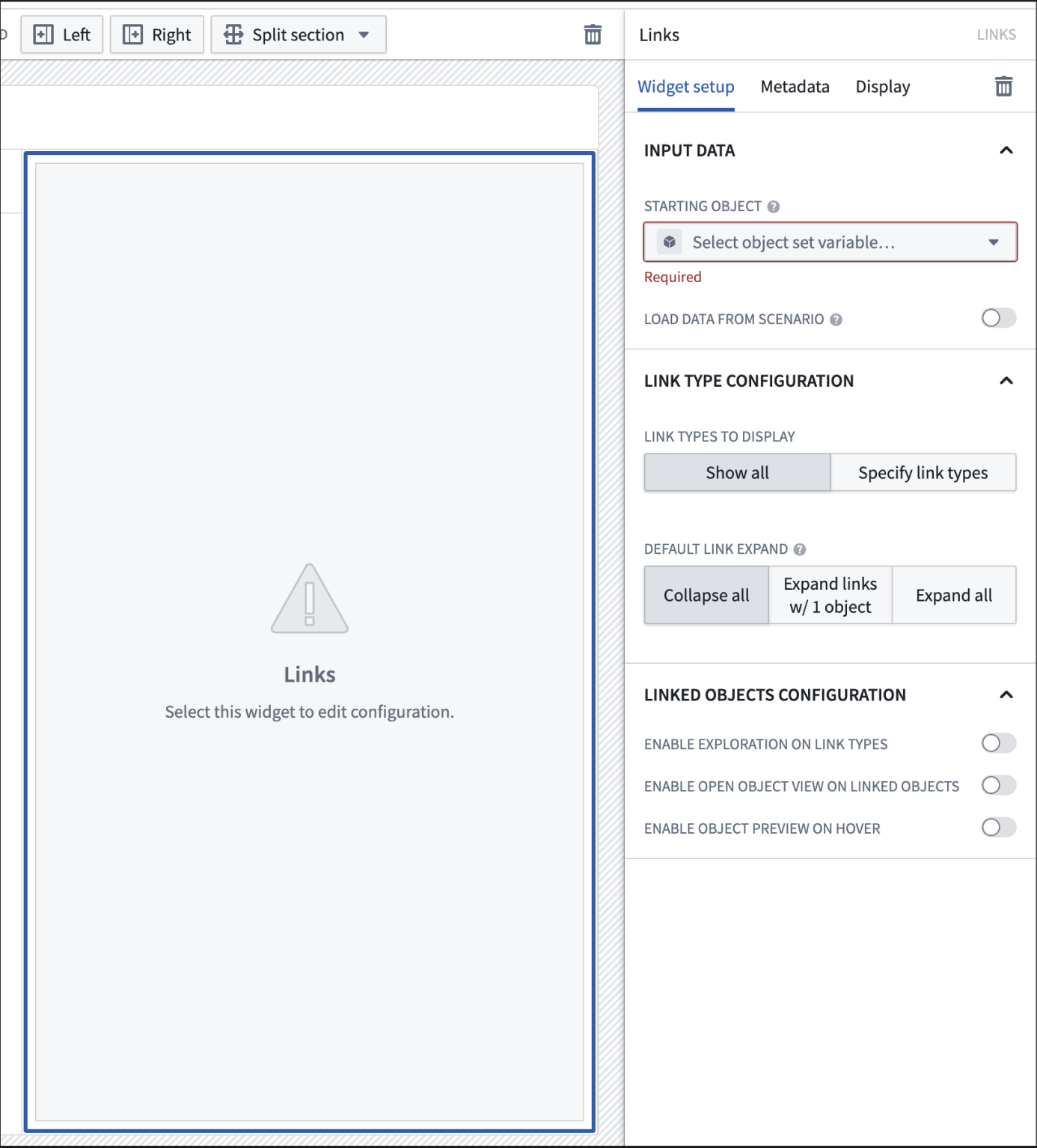

Object set에 기존 변수를 연결하거나 새 집합을 정의합니다. 입력을 지정하면 추가 구성 옵션을 사용할 수 있습니다. Load data from scenario로 시나리오 변수도 사용할 수 있습니다.
Link types to display는 기본적으로 모든 링크를 표시합니다. Specify link types로 표시할 유형을 고르면 유형별 정렬과 상세 설정을 사용할 수 있습니다.
Default link expand는 첫 수준에서 기본으로 펼칠 링크의 개수입니다.
연결 객체 탐색

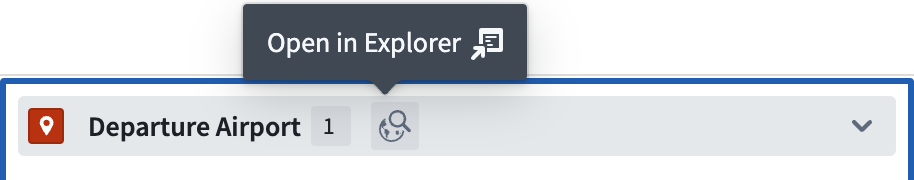

Enable exploration on link types는 연결 유형마다 Object Explorer로 탐색하는 버튼을 제공합니다.

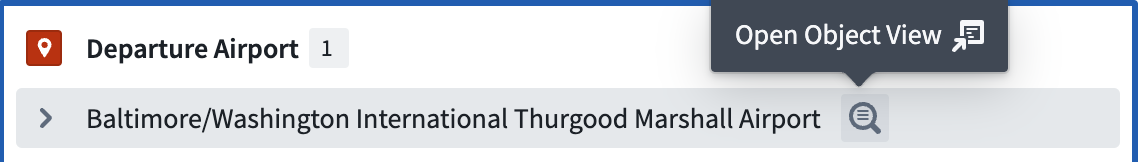

Enable open object view on linked objects는 개별 연결 객체의 Object View를 Object Explorer에서 열 수 있게 합니다.

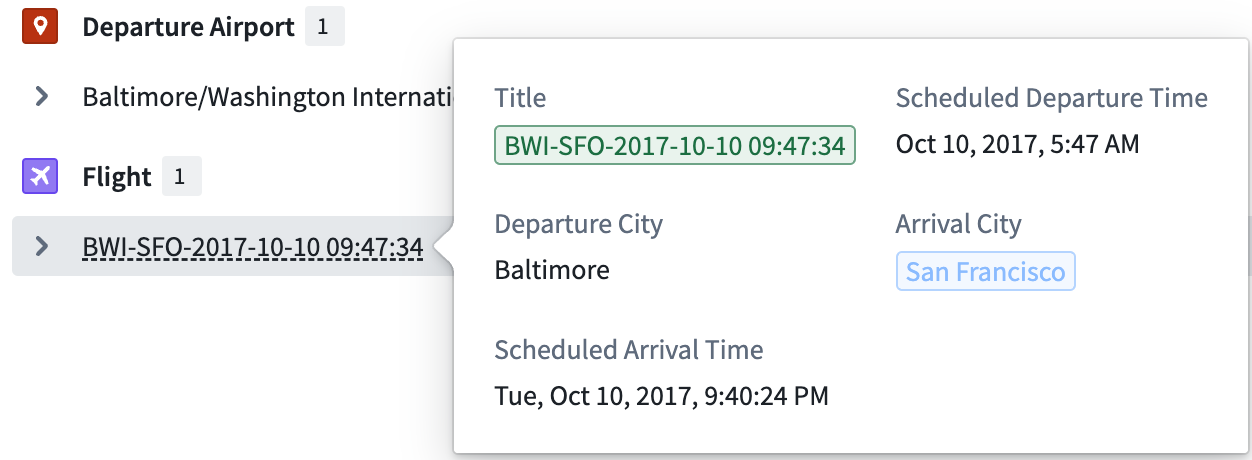

Enable object preview on hover는 연결 객체의 제목 위에 포인터를 올리면 속성을 미리 보여 줍니다. 기본값은 prominent 속성이며 링크 유형을 지정한 구성에서는 표시할 속성을 따로 선택할 수 있습니다.
특정 링크 유형 구성

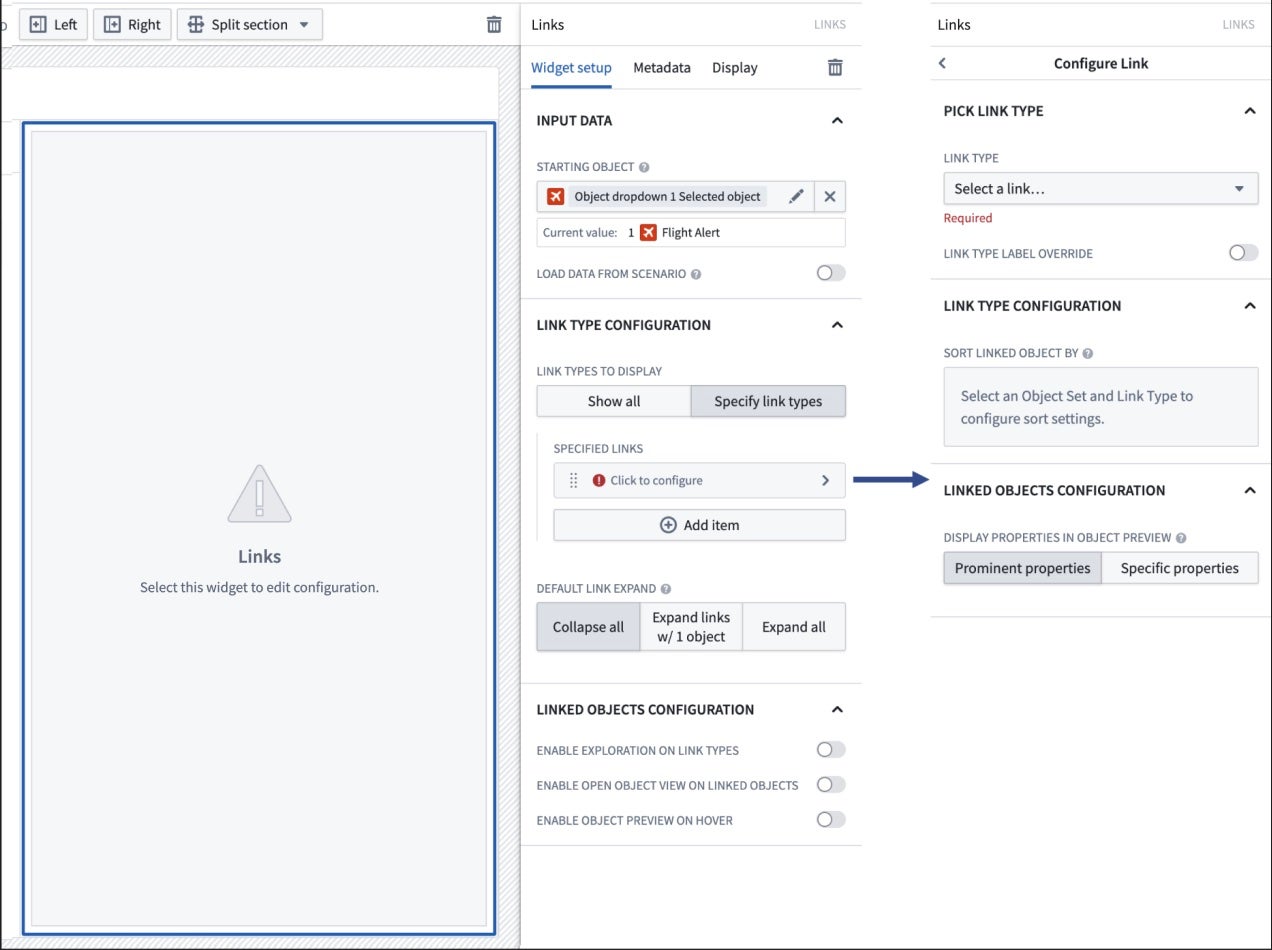

Specify link types를 선택하면 각 연결에 다음 설정을 제공합니다.
| 설정 | 동작 |
|---|---|
| Link type | 시작 객체 집합에서 연결할 유형을 선택합니다. |
| Link type label override | 위젯에서 보여 줄 연결 유형의 이름을 바꿉니다. |
| Sort linked object by | 연결 객체의 정렬 속성과 방향을 지정합니다. |
| Display properties in object preview | Hover 미리보기를 켠 경우 prominent 속성 또는 지정한 속성을 표시합니다. |
