Notepad의 분석 차트와 대시보드
Contour, Code Workbook과 Quiver의 시각화를 문서에 넣을 수 있습니다. / 또는 + Widget에서 종류를 선택하거나 원본 앱의 Copy for Notepad로 복사하여 붙여 넣습니다. 위젯 종류마다 매개변수, 버전과 데이터 잠금 동작이 다릅니다.
Contour chart
Contour 분석의 차트와 표를 표시합니다. 문서에 Contour 보드가 있으면 Notepad를 열 때 원본 데이터를 갱신합니다.

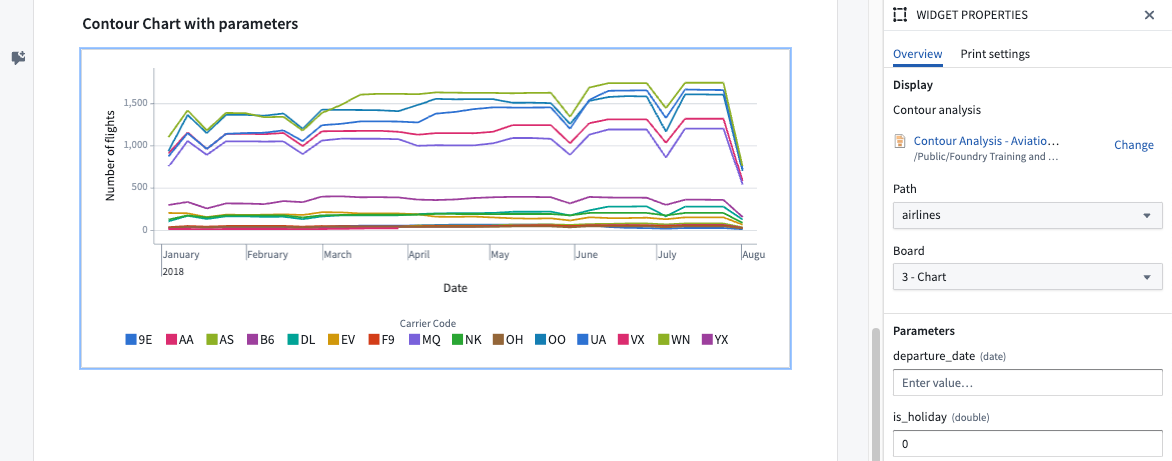

| 속성 | 의미 |
|---|---|
| Path | 선택한 Contour 분석 안의 경로 |
| Board | 해당 경로에서 표시할 보드 |
| Parameters | 원본 분석이 매개변수를 정의하고 사용할 때만 표시. 입력을 지정하지 않으면 Contour 기본값 사용 |
Contour 데이터 잠금
Contour의 Lock data는 데이터와 시각화를 고정하면서 상호작용을 유지합니다. 다른 위젯의 비대화형 스냅샷과 다릅니다.
기반 트랜잭션이 직접 삭제되거나 보관 정책에 따라 삭제되면 잠근 시각화를 불러올 수 없습니다. Notepad 템플릿 입력 매개변수로 구성한 Contour 위젯은 잠글 수 없습니다. 접근 범위는 잠금 보안 조건을 따릅니다.
템플릿의 매개변수 덮어쓰기
원본 Contour 차트가 매개변수를 사용할 때만 Parameter overrides를 구성할 수 있습니다. Notepad 입력을 전달하여 Contour의 외부 매개변수 값을 바꿉니다.

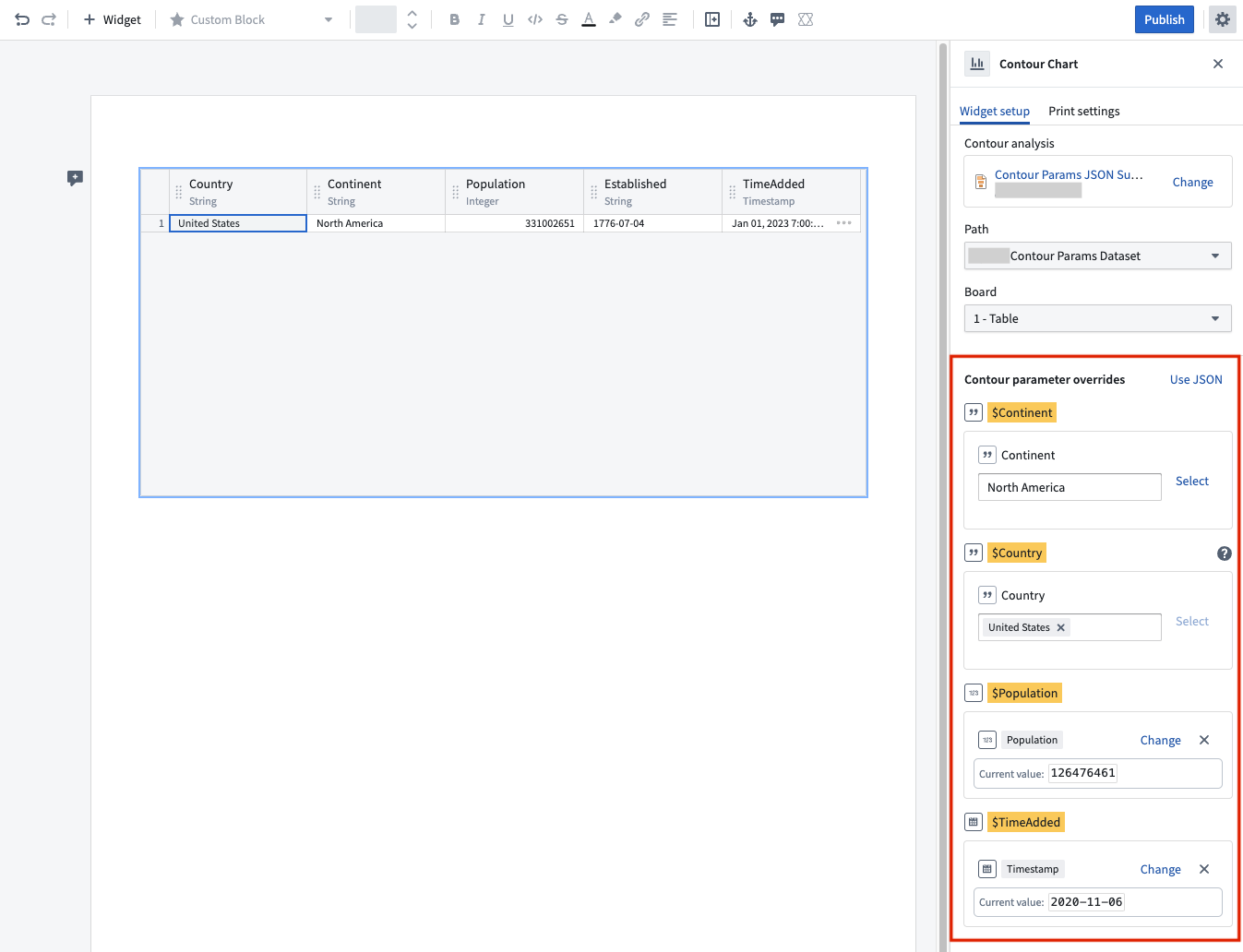

Use form이 기본 모드입니다. 각 Contour 입력에 고정값을 직접 넣거나 같은 자료형의 Notepad 템플릿 입력을 연결합니다. 고정값은 생성한 문서마다 같은 값으로 유지됩니다.
Contour 입력은 여러 값을 허용할 수 있지만 Notepad 템플릿은 배열 매개변수를 직접 지원하지 않습니다. 다중값 입력은 Use JSON으로 전달합니다. Use form에서는 단일 고정값으로만 덮어쓸 수 있고 템플릿 입력 매개변수를 연결하는 옵션은 제공하지 않습니다.

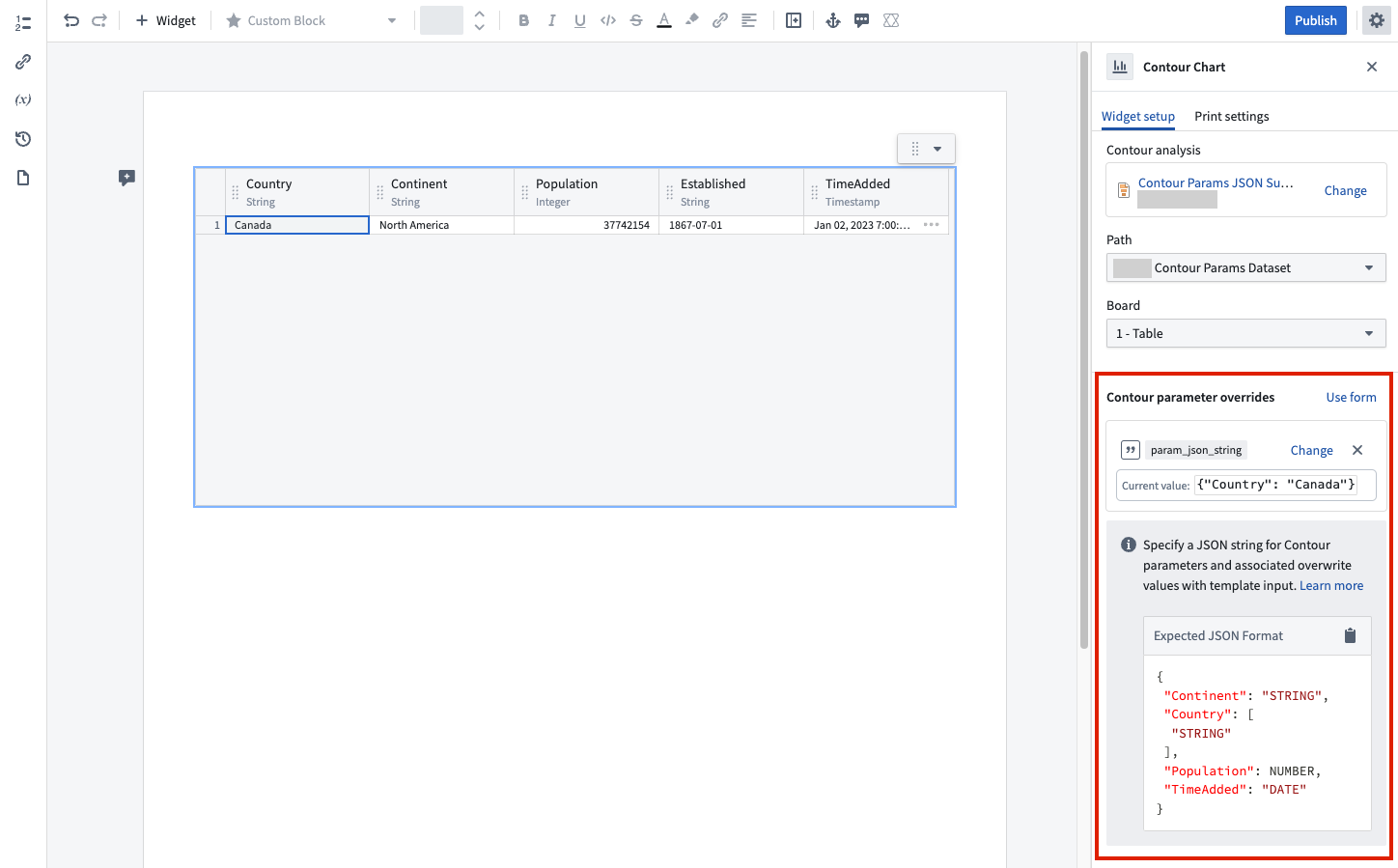

Use JSON에서는 Contour 매개변수 이름과 값을 담은 JSON 문자열 하나를 사용합니다.
| Contour 입력형 | JSON 문자열 예시 |
|---|---|
| String | {"carrier_code":"OO"} |
| String 배열 | {"carrier_codes":["OO","MQ"]} |
| Number | {"booking_class":2} |
| Number 배열 | {"booking_classes":[1,2]} |
| Date | {"departure_date":"2022-09-01T00:00:00+02:00"} |
여러 입력을 같은 문자열에 넣을 수도 있습니다.
{"carrier_code":"OO","booking_class":2}

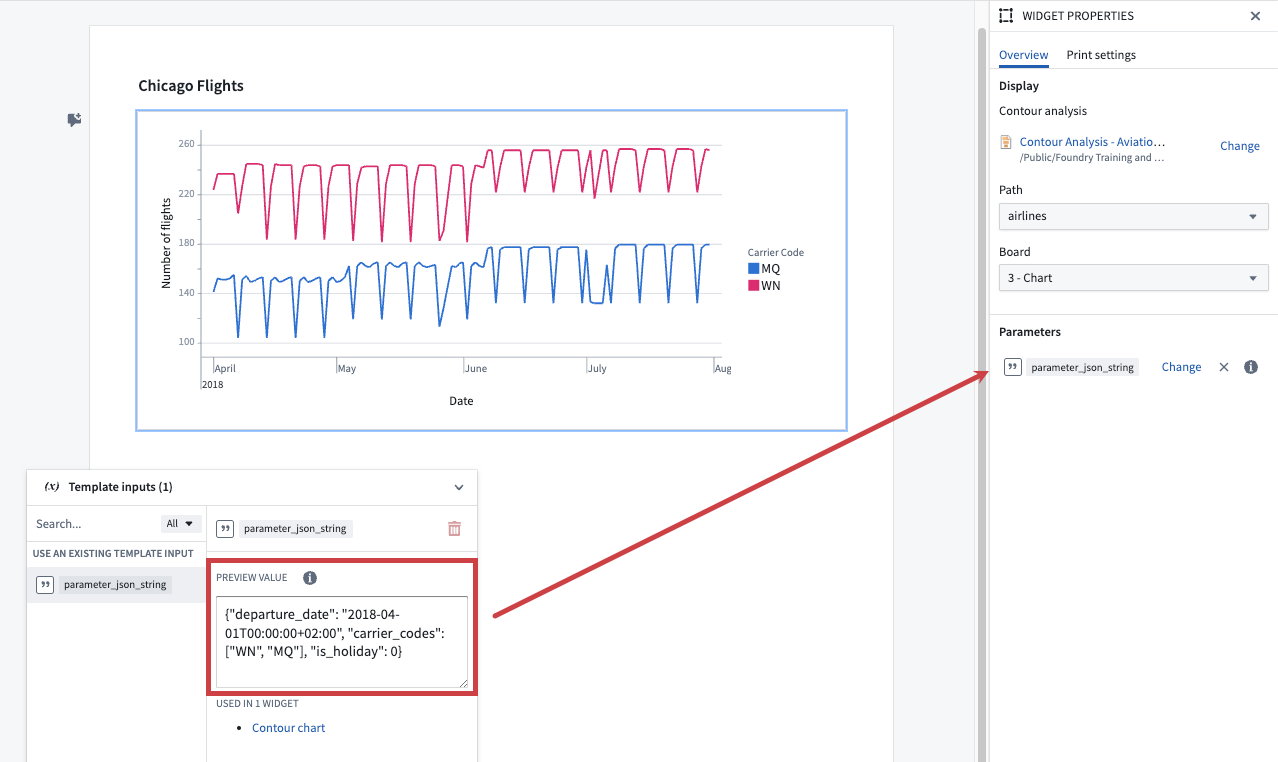

위 이름과 값은 항공편 분석의 예시입니다. 템플릿 입력에 미리보기 문자열을 지정하고 이를 Contour 매개변수 구성에 연결할 수 있습니다.
Code Workbook chart

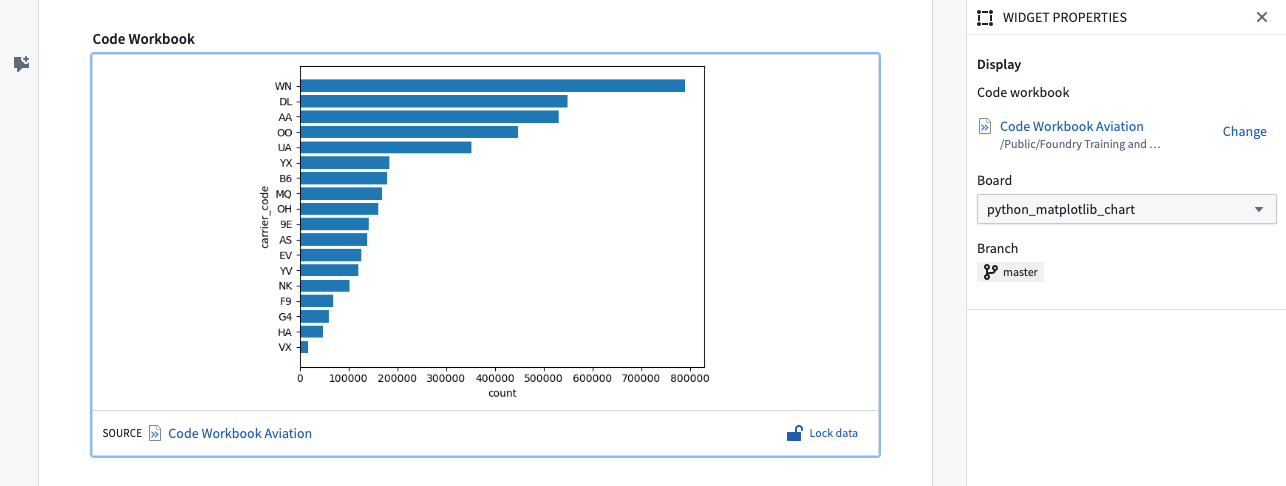

Code Workbook에서 만든 이미지나 Plotly 차트 같은 시각화를 추가합니다. 차트 노드의 Copy for Notepad를 사용하거나 삽입 메뉴에서 Code Workbook chart를 고릅니다.
Widget Properties의 Board에서는 시각화가 있는 보드만 선택할 수 있습니다. 다른 보드는 목록에서 제외됩니다.
Quiver chart

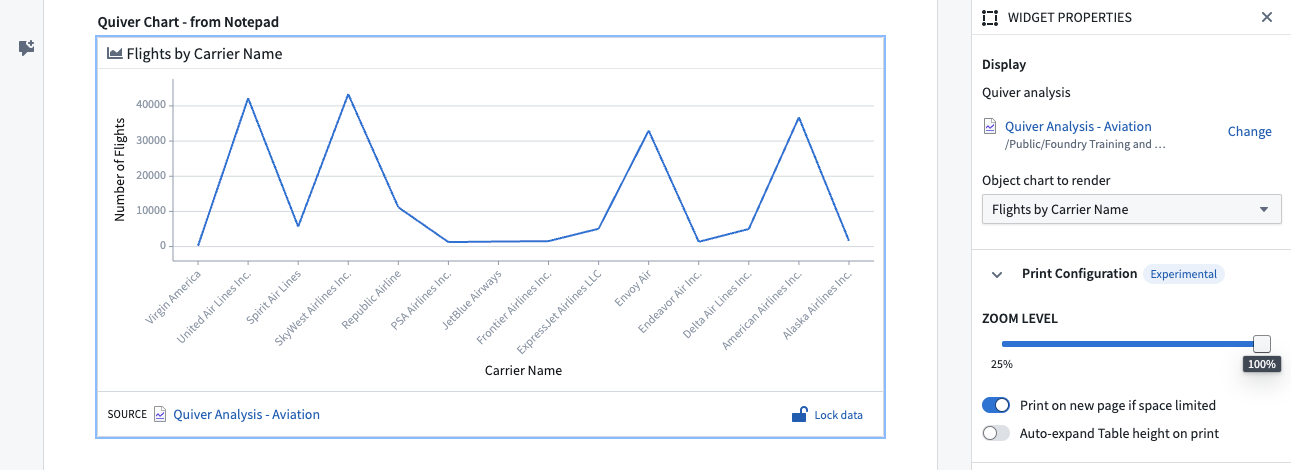

Quiver 분석의 차트 또는 표를 표시합니다. 추가 경로에 따라 구성 가능 범위가 다릅니다.
| 추가 방식 | 필터와 설정 |
|---|---|
| Copy for Notepad | 차트와 적용한 필터 상태를 함께 가져옵니다. 이후 Widget Properties에서 분석과 특정 차트를 바꿀 수 없습니다. |
| Notepad 삽입 메뉴 | 필터 상태를 가져오지 않습니다. Widget Properties에서 Quiver analysis와 Object chart to render를 조정할 수 있습니다. |
함수나 차트의 버전이 Auto-update로 설정되어 있어도 복사하여 붙인 차트는 복사 당시 사용 가능한 최신 버전에 고정됩니다. 필터 상태와 버전 고정은 데이터 잠금과 구분합니다.
템플릿으로 Quiver 차트를 제어하려면 먼저 Quiver 대시보드를 만들고 아래 Quiver dashboard 위젯을 사용합니다.
Quiver dashboard
Quiver 대시보드를 넣어 PDF 내보내기나 인쇄에 사용할 수 있습니다. 특정 시점의 데이터 잠금도 지원합니다.

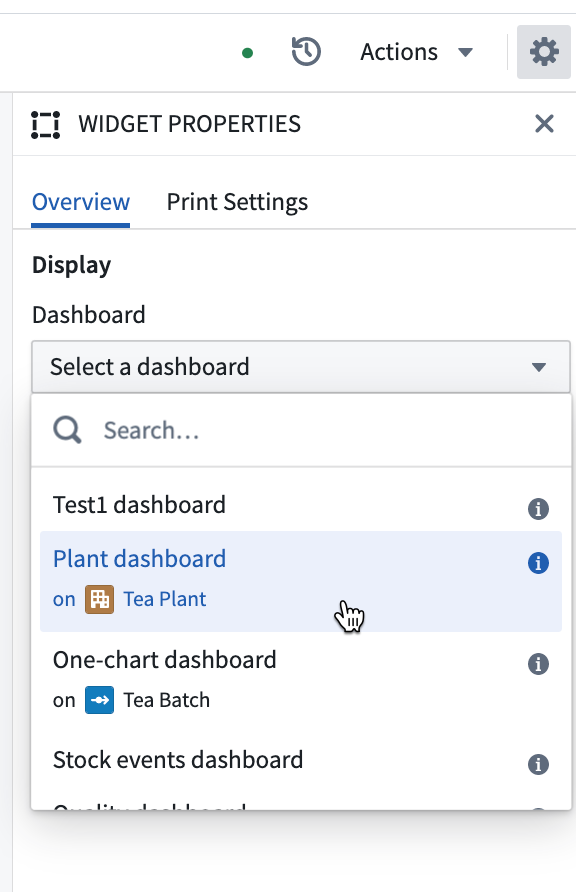

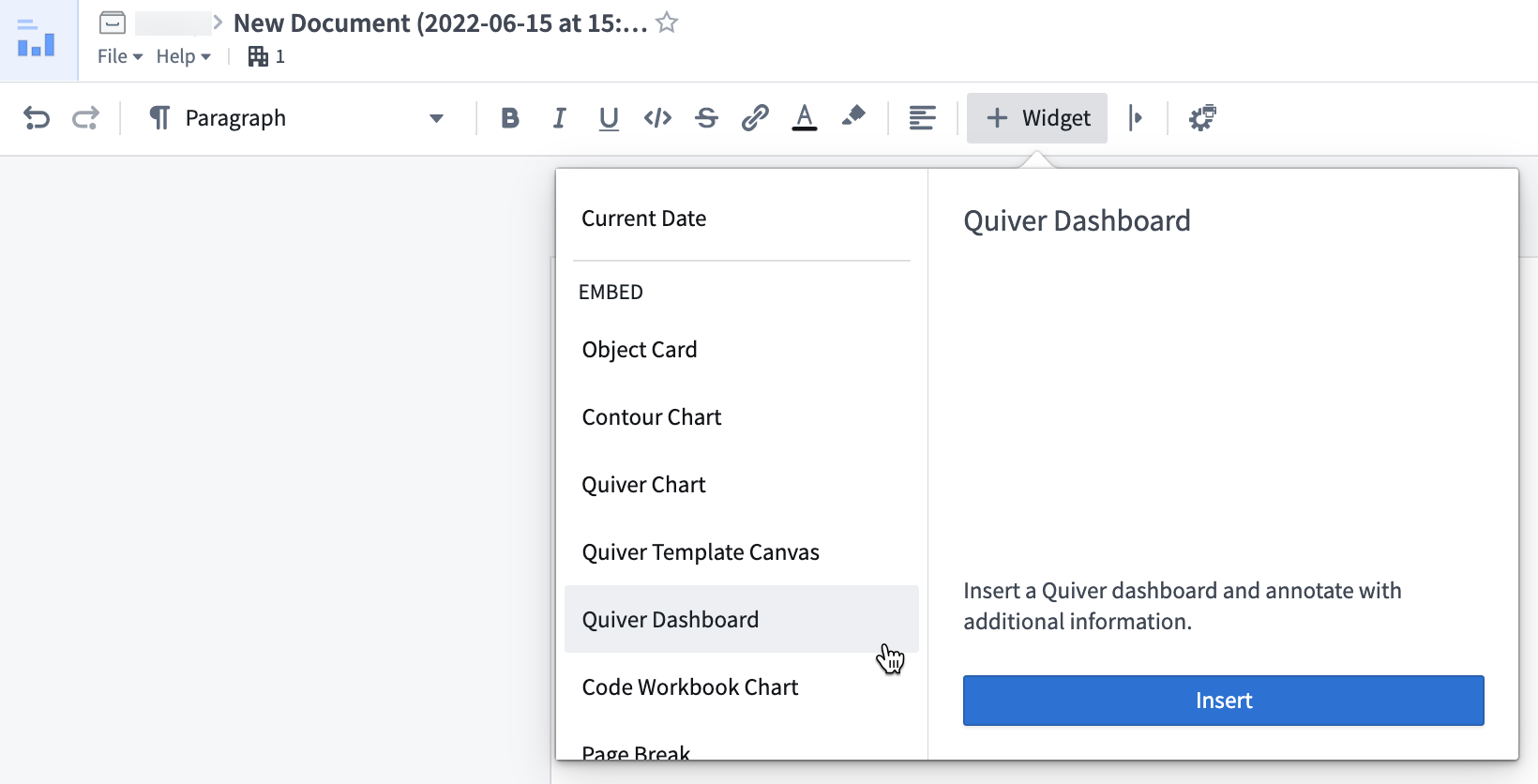

+ Widget에서 Quiver dashboard를 고릅니다.
| 속성 | 의미 |
|---|---|
| Dashboard | 표시할 대시보드 |
| Version | 고정할 버전. Auto-update를 켜면 최신 버전 사용 |
템플릿 입력 매핑
대시보드에 입력이 정의되어 있으면 Dashboard Inputs에 나타납니다.
| Quiver 입력형 | Notepad 입력형 |
|---|---|
| Boolean | String |
| Number | Number |
| String | String |
| Time | Timestamp |
| Time Range | String. ISO format - ISO format |
| Time Series | 미지원 |
| Object | Object |
| Object Set | Object Set |
| String List | String. 예: ["option_1","option_2"] |

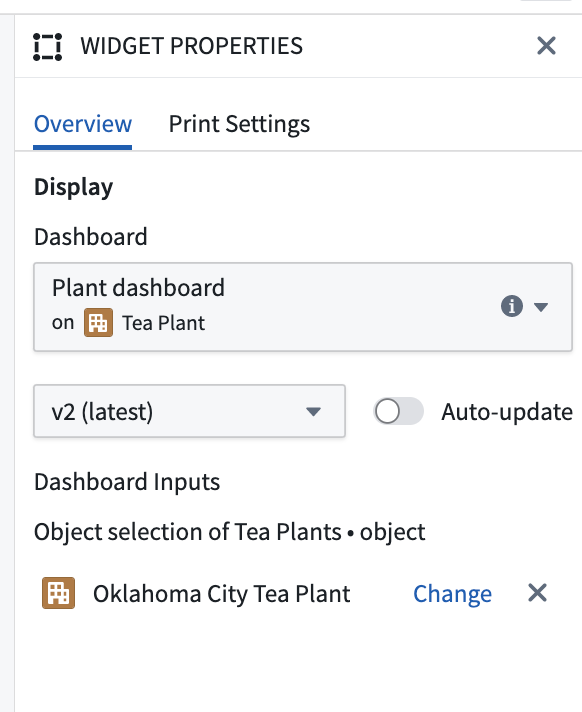

다음 그림은 객체 입력 하나를 편집기에서 연결한 구성입니다.
지도, 그래프와 설계도는 다른 앱의 임베드를 사용할 수 있습니다.
