Vertex 객체 관계 탐색

새 그래프

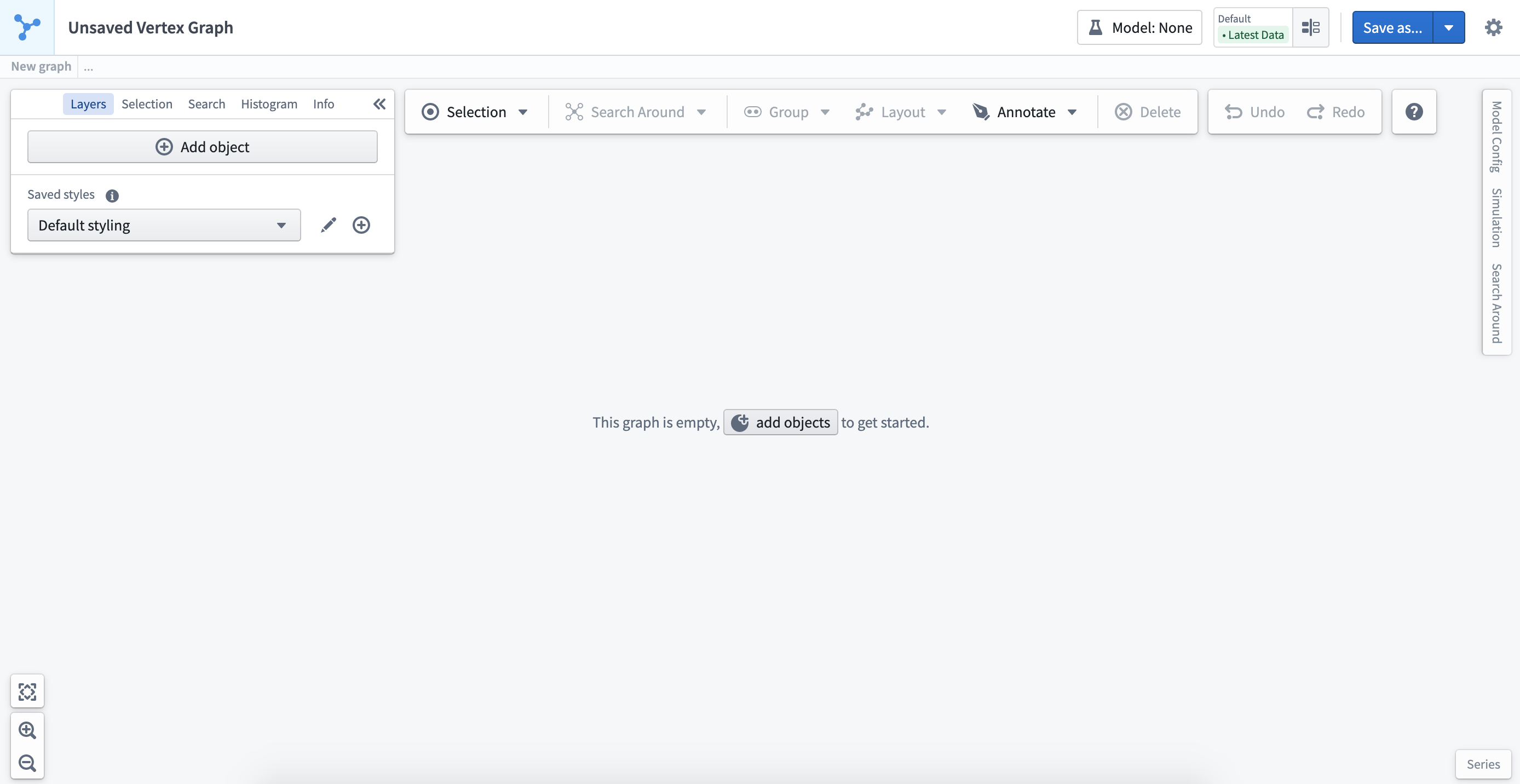

Foundry 탐색 메뉴의 Apps > Operational Applications에서 Vertex를 열고 + New Graph를 선택합니다. 빈 작업 공간의 + add objects에서 분석할 객체를 검색하고 추가합니다.

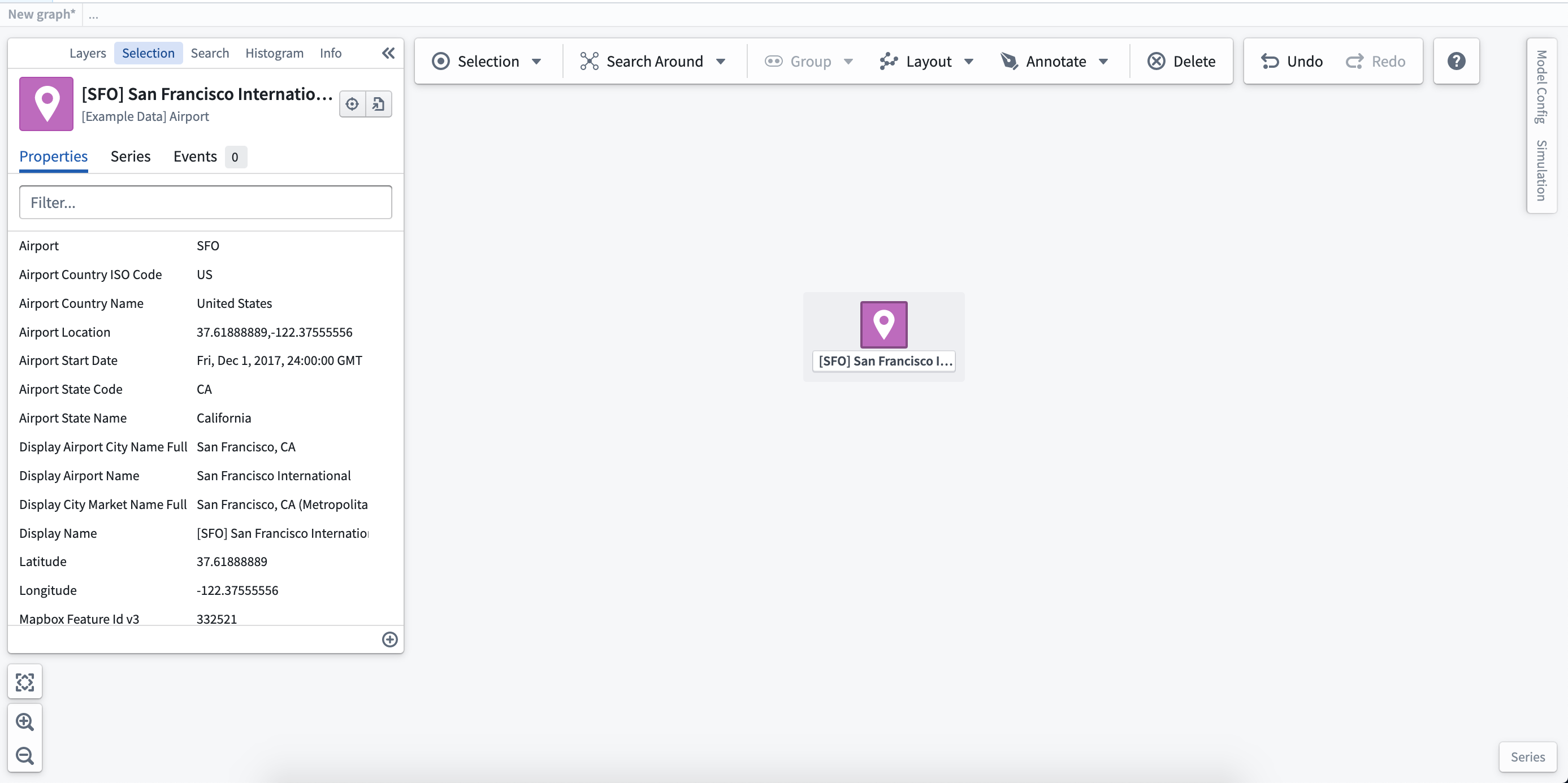

객체를 선택하면 Selection 패널에 속성이 나타납니다.

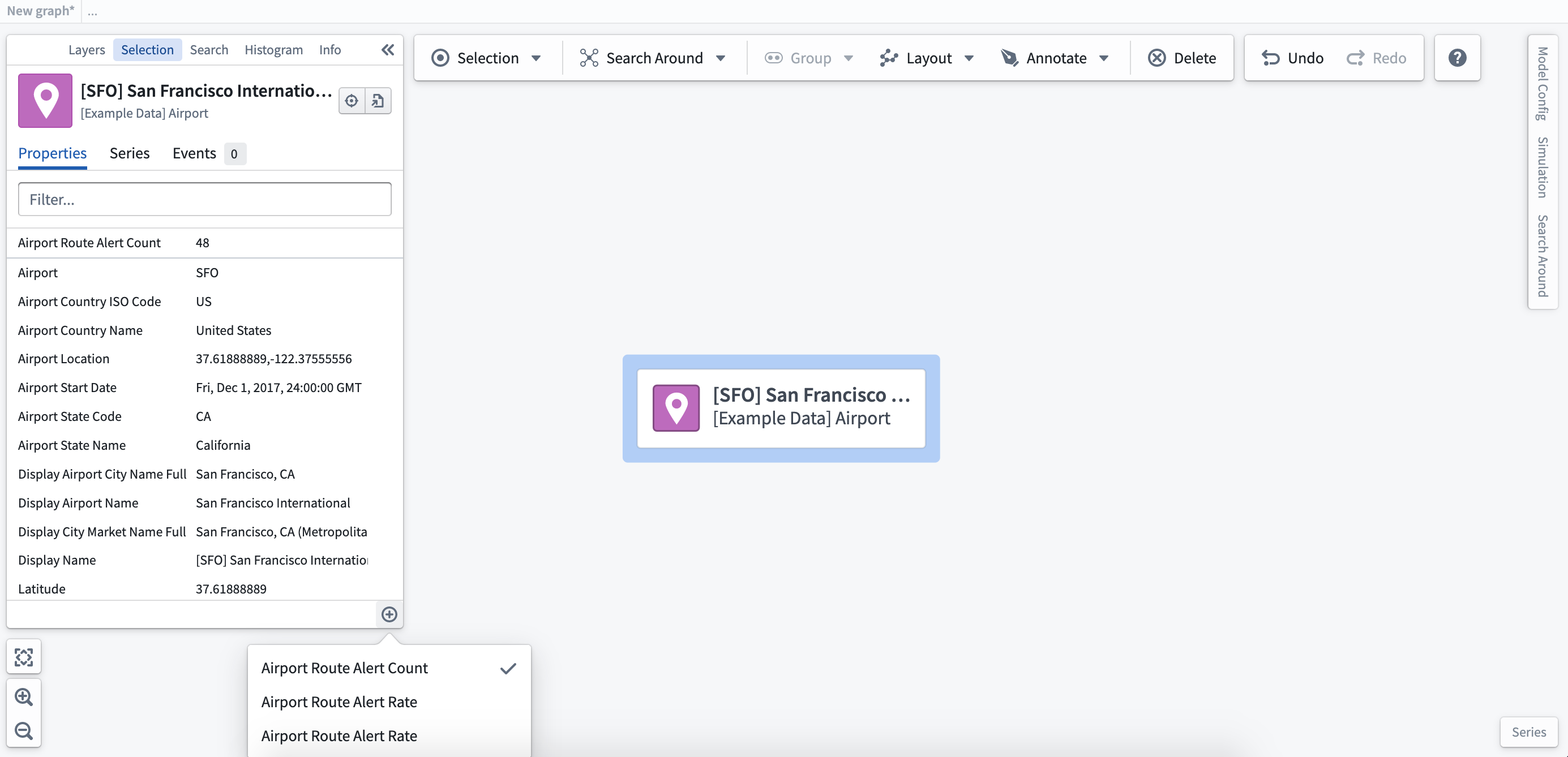

패널 오른쪽 아래의 +로 파생 속성 함수를 추가할 수 있습니다. 예시는 공항과 연결된 노선의 알림 수를 계산하며 결과가 패널 위에 나타납니다.

기본 Search Around

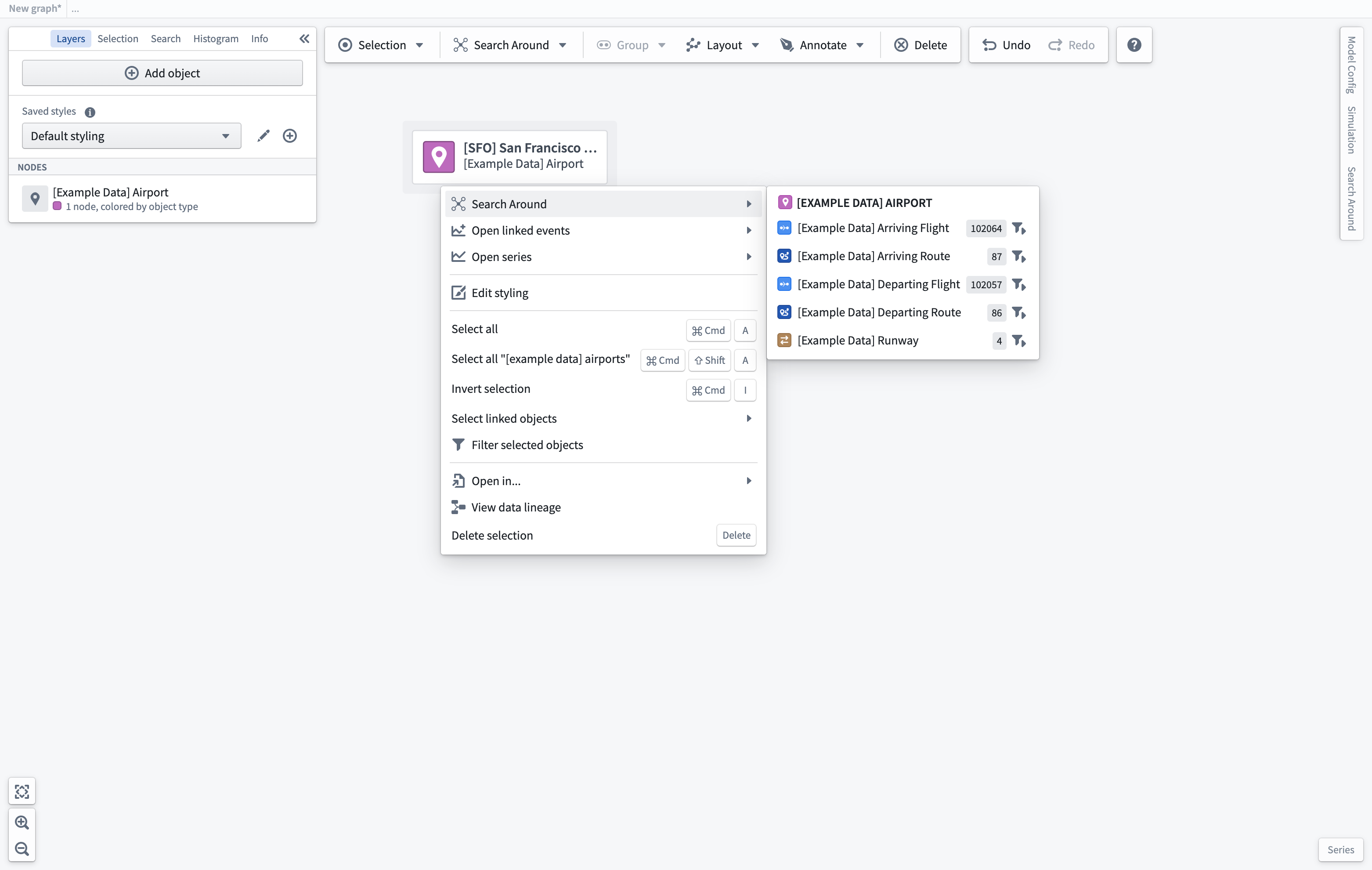

노드 하나 또는 같은 유형의 노드 그룹을 오른쪽 클릭하여 관련 객체, 선택과 배치 메뉴를 엽니다. Search Around의 유형별 목록에는 찾은 객체 수가 표시됩니다.

결과가 많으면 개수 옆의 필터 아이콘을 선택하여 Search Around 패널에서 조건을 더합니다.

다단계 Search Around

Search Around 패널은 기본 메뉴의 필터 아이콘 또는 작업 공간 오른쪽 탭에서 열 수 있습니다.

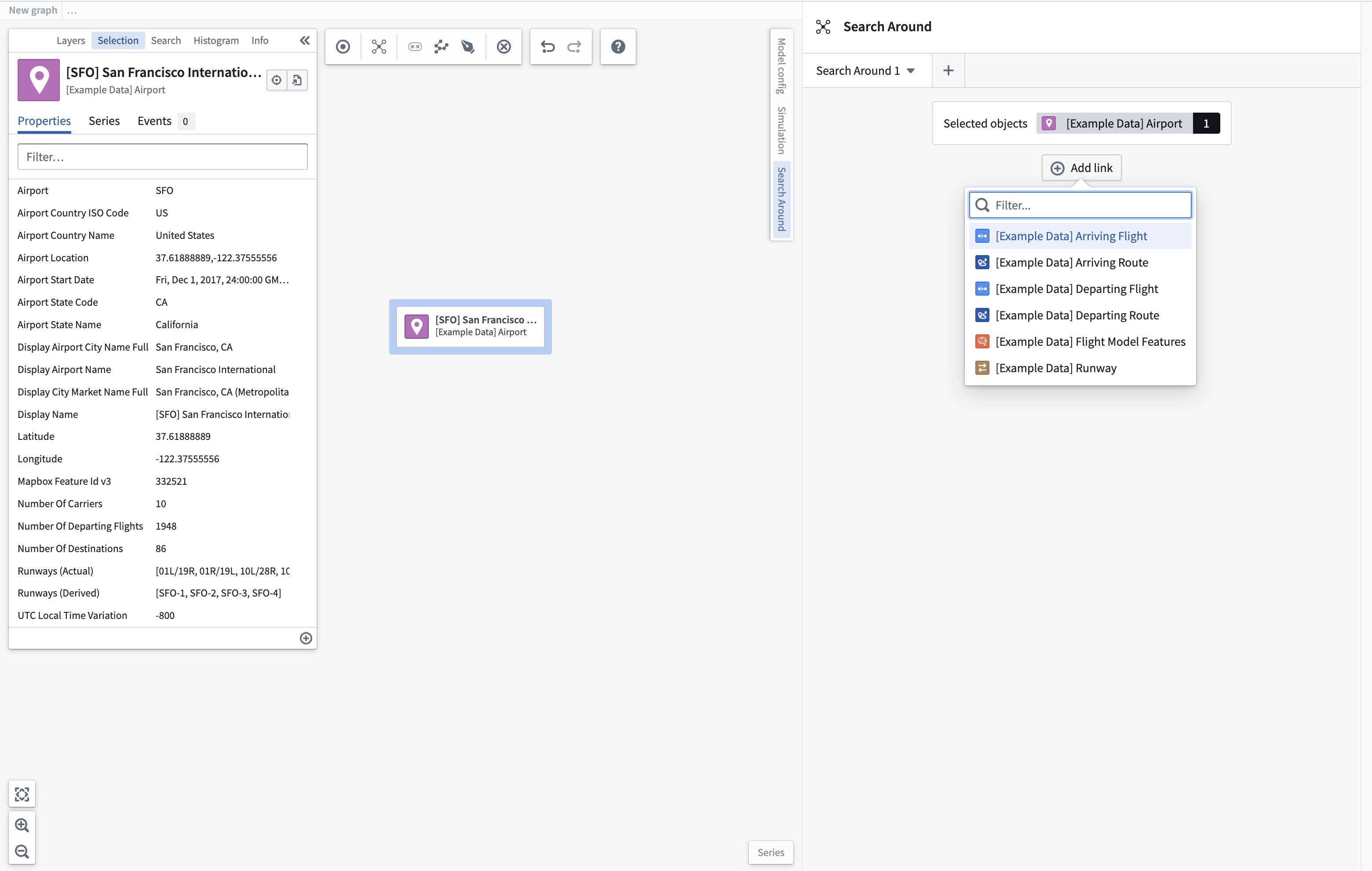

1. 객체 하나 또는 같은 유형의 객체들을 선택합니다.
2. 링크를 골라 첫 탐색 단계를 만듭니다.
3. 시작 객체를 바꾸려면 새 객체를 선택하고 시작 객체 상자에 마우스를 올려 Set starting objects를 선택합니다.

연결 대상 필터

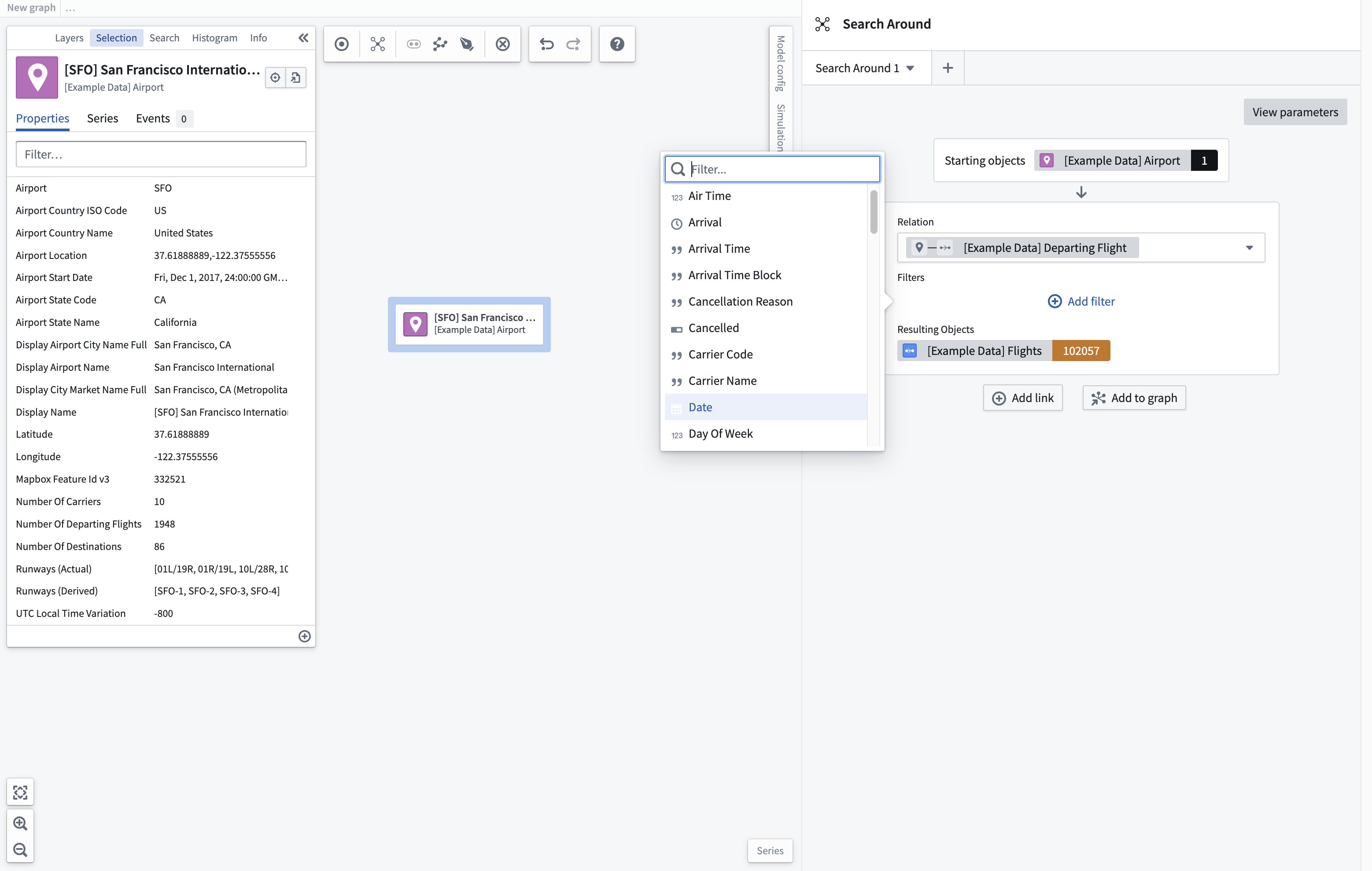

연결 대상을 고르면 결과 유형 옆에 객체 수가 나타납니다. Add filter로 속성과 조건을 지정하여 줄입니다.

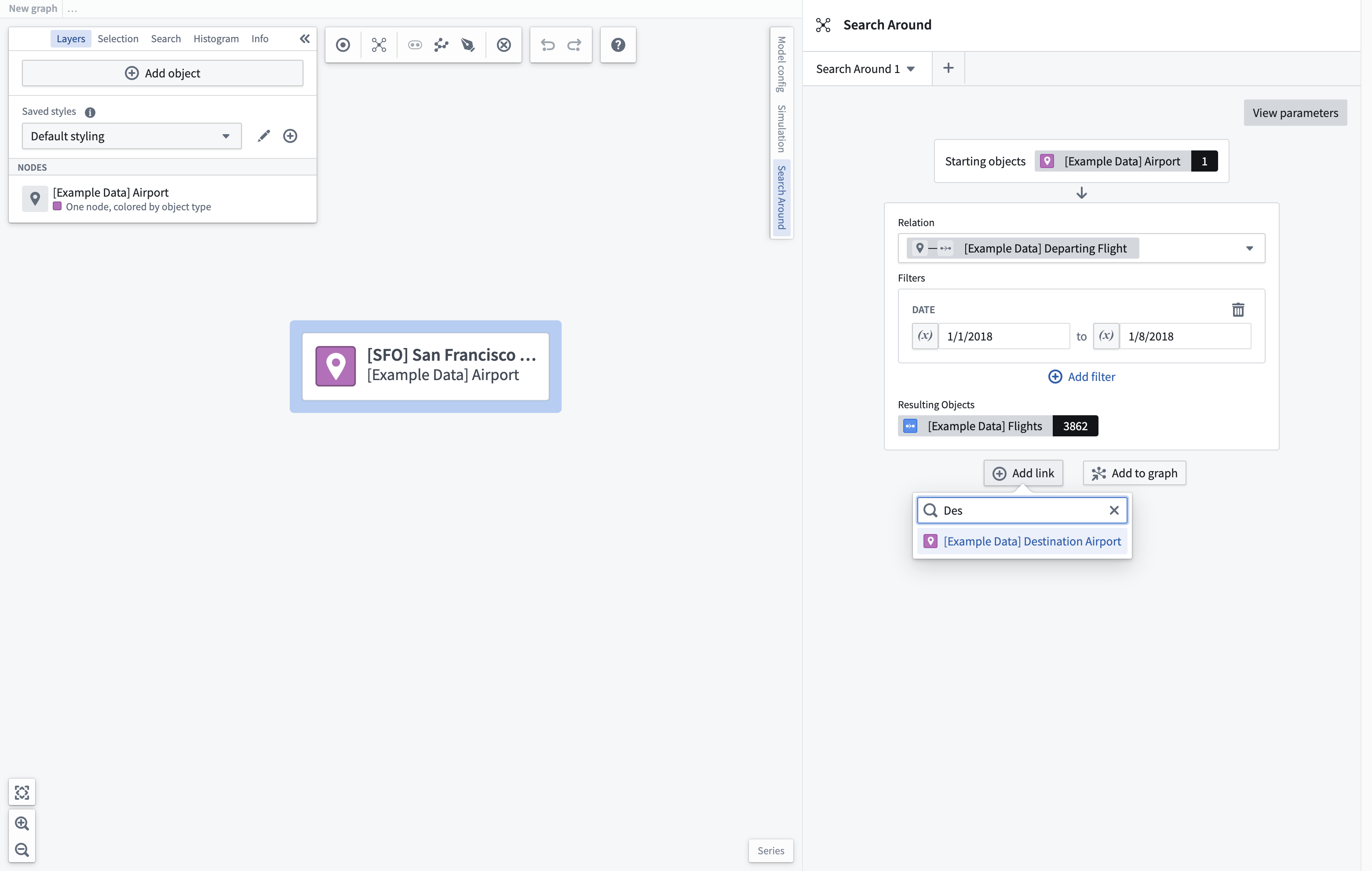

현재 결과를 바로 그래프에 추가하거나 Add link로 다음 탐색을 이어갈 수 있습니다. 다음 링크는 이전 단계의 결과 집합을 시작 입력으로 사용합니다.

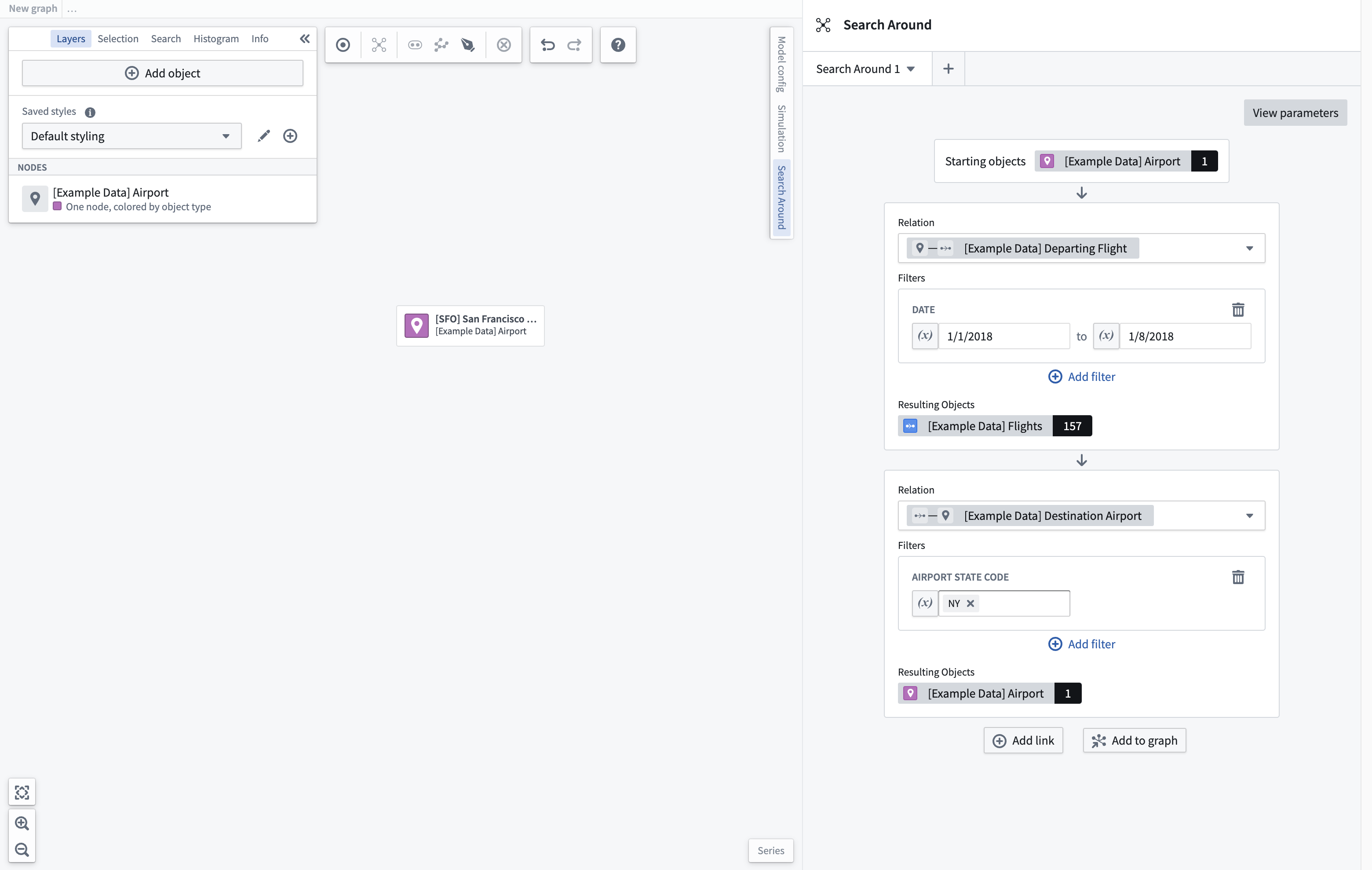

연결 대상에 필터를 적용하면 해당 단계의 시작 집합도 그 결과에 연결된 객체들로 좁혀집니다. 예시에서는 목적지가 NY주 공항인 항공편 157개로 좁힙니다.

Add to graph를 선택하면 정의한 탐색을 바탕으로 그래프를 생성합니다. 단계가 복잡하면 생성에 시간이 걸릴 수 있습니다.

매개변수

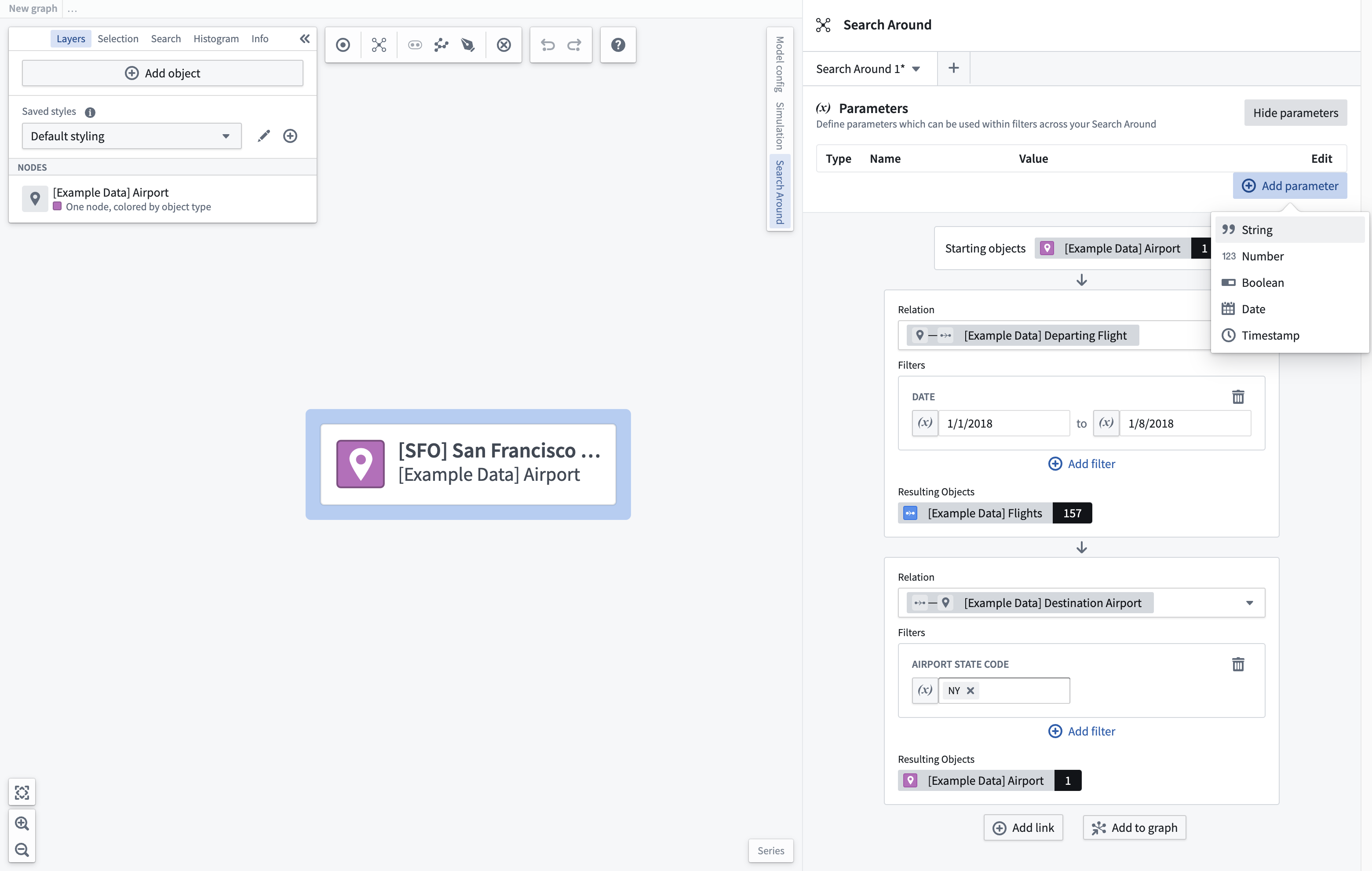

패널 오른쪽 위의 View parameters에서 기존 입력을 보거나 Add parameter로 새 입력형을 고릅니다.

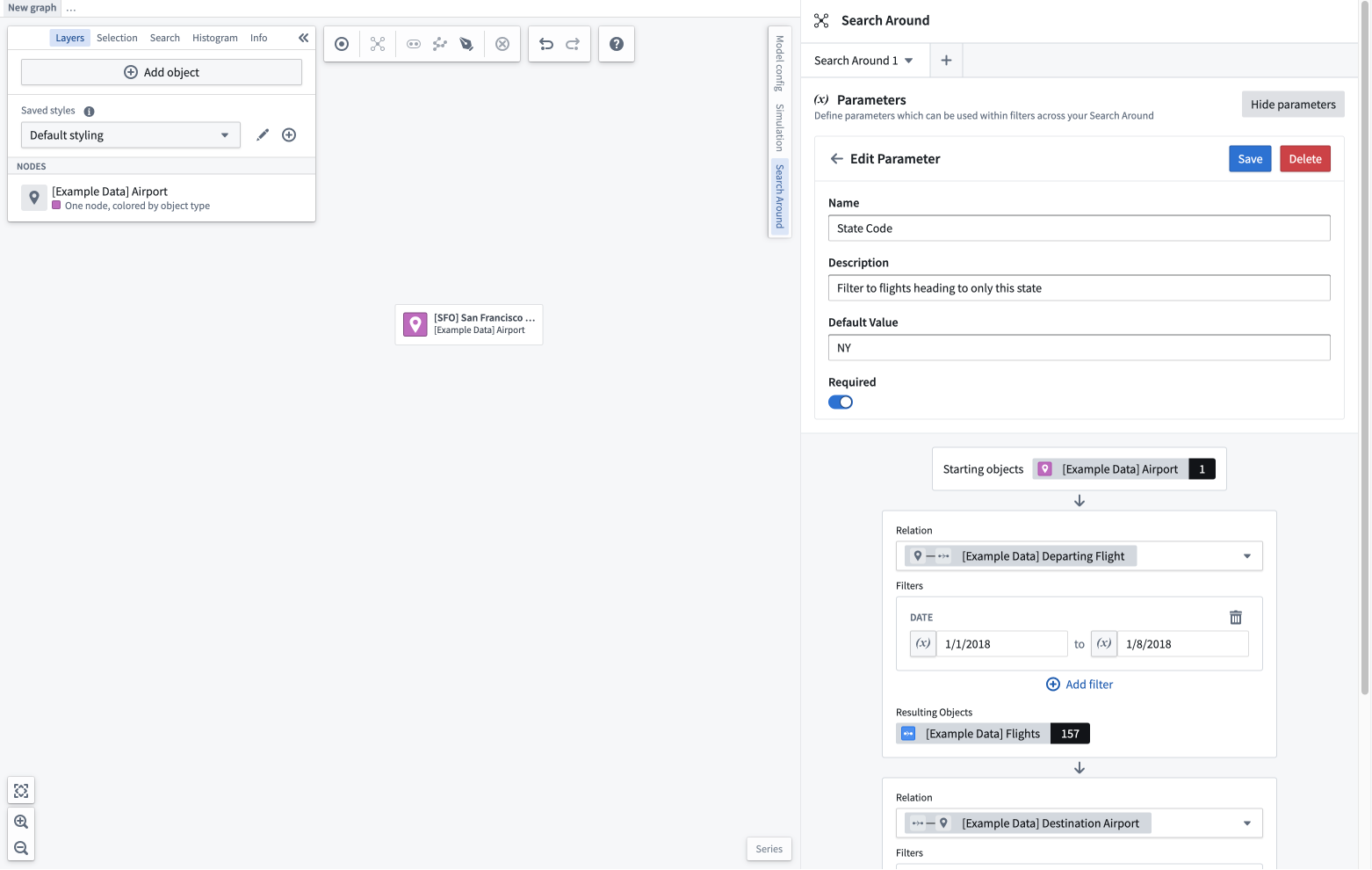

값을 입력할 수 있으며 편집 버튼으로 이름, 설명과 기본값을 바꿀 수 있습니다. 기본값은 이 Search Around를 불러올 때 사용합니다.

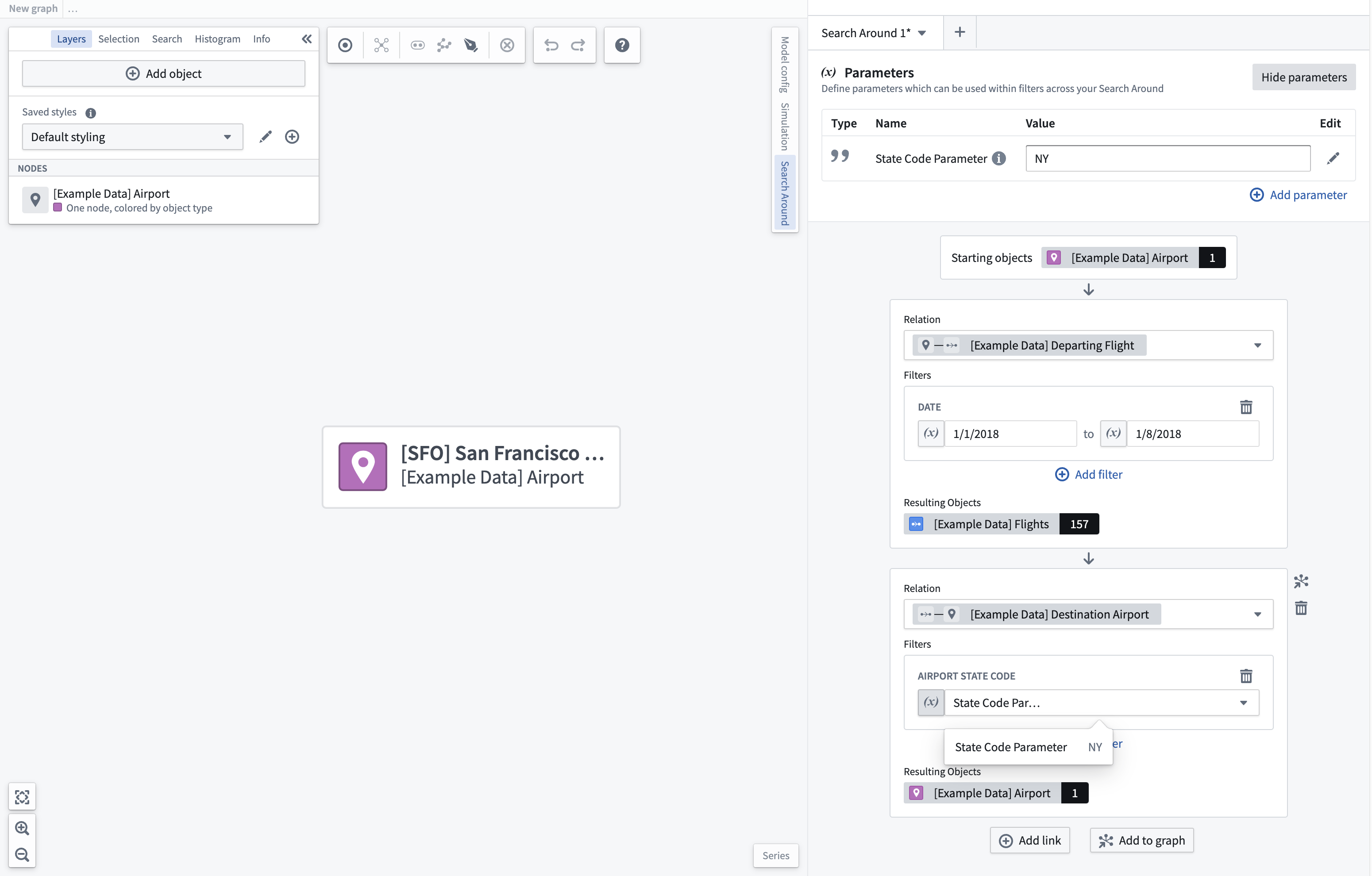

같은 자료형의 필터 필드 옆 매개변수 토글을 선택하고 입력을 연결합니다. 매개변수 값을 바꾸면 그 입력을 사용하는 모든 Search Around 조건이 갱신됩니다.

저장과 다시 불러오기

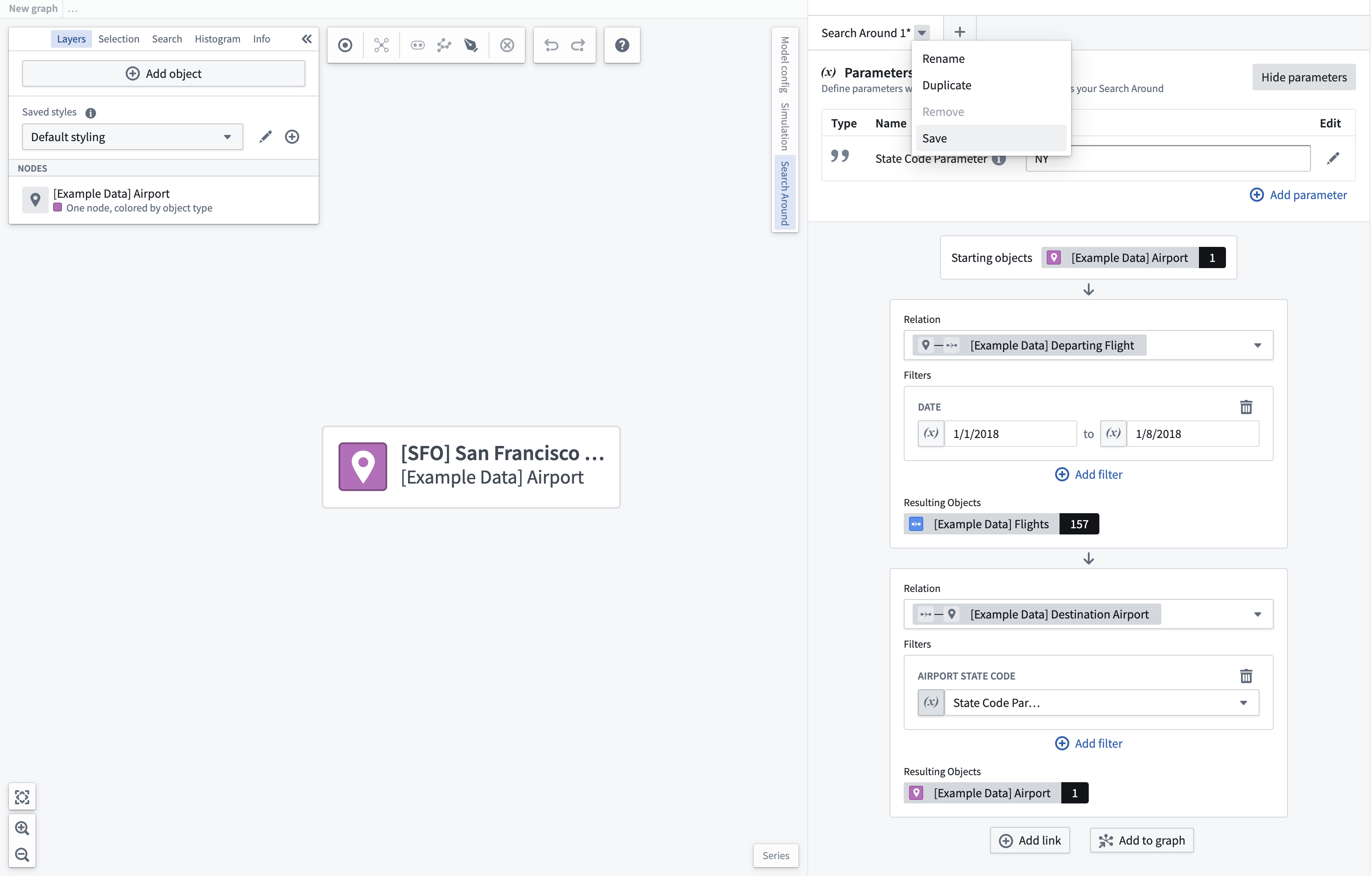

다른 그래프나 템플릿에서 재사용하려면 Search Around를 리소스로 저장합니다. 해당 탭 옆 드롭다운을 열고 저장할 이름과 위치를 지정합니다.

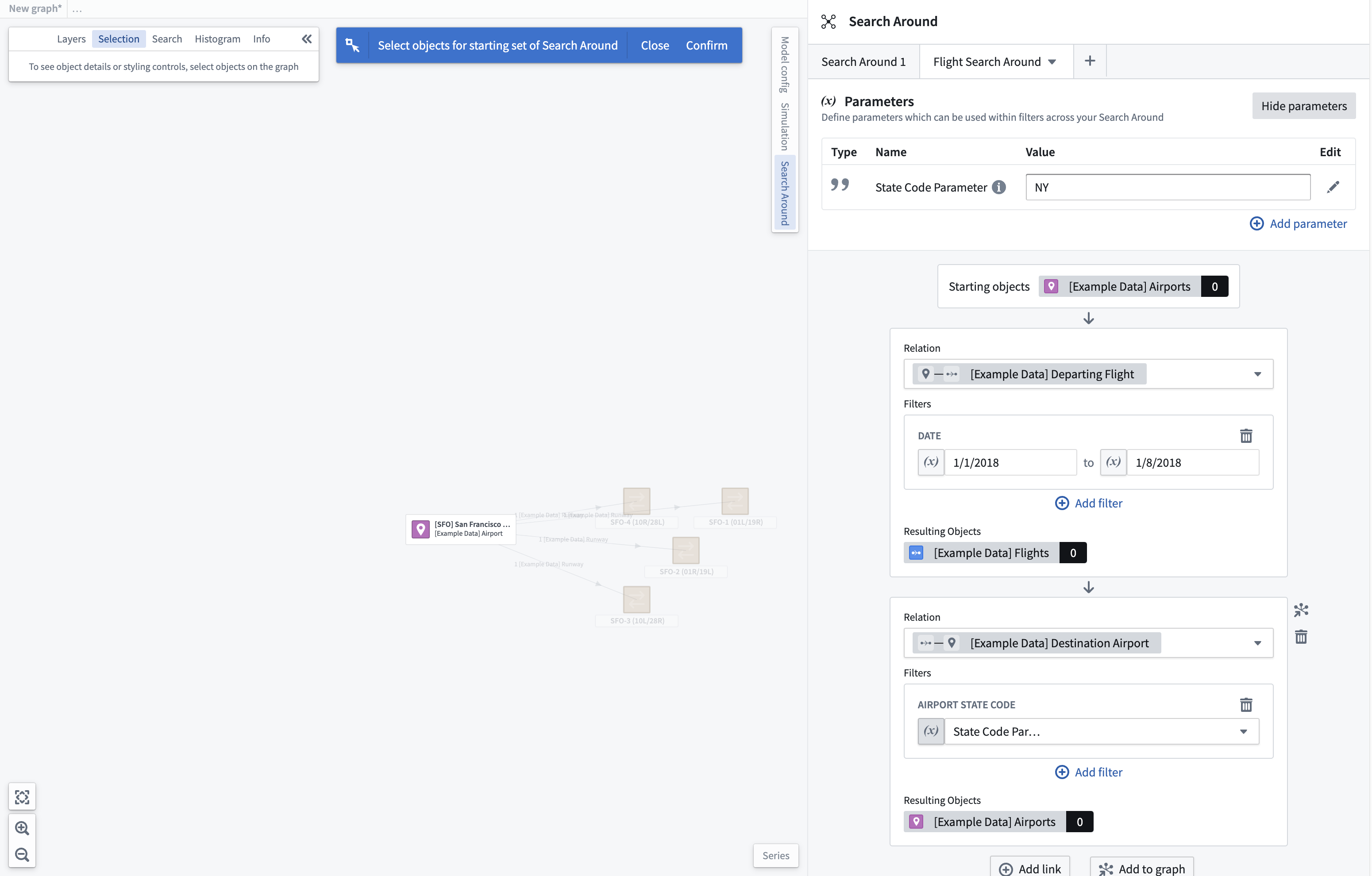

Search Around 탭 머리글의 +에서 Load Search Around를 선택하면 저장한 리소스를 고를 수 있습니다. 불러온 뒤 그래프에서 시작 객체를 선택하며 적절한 객체 유형만 고를 수 있습니다.

그래프의 Histogram

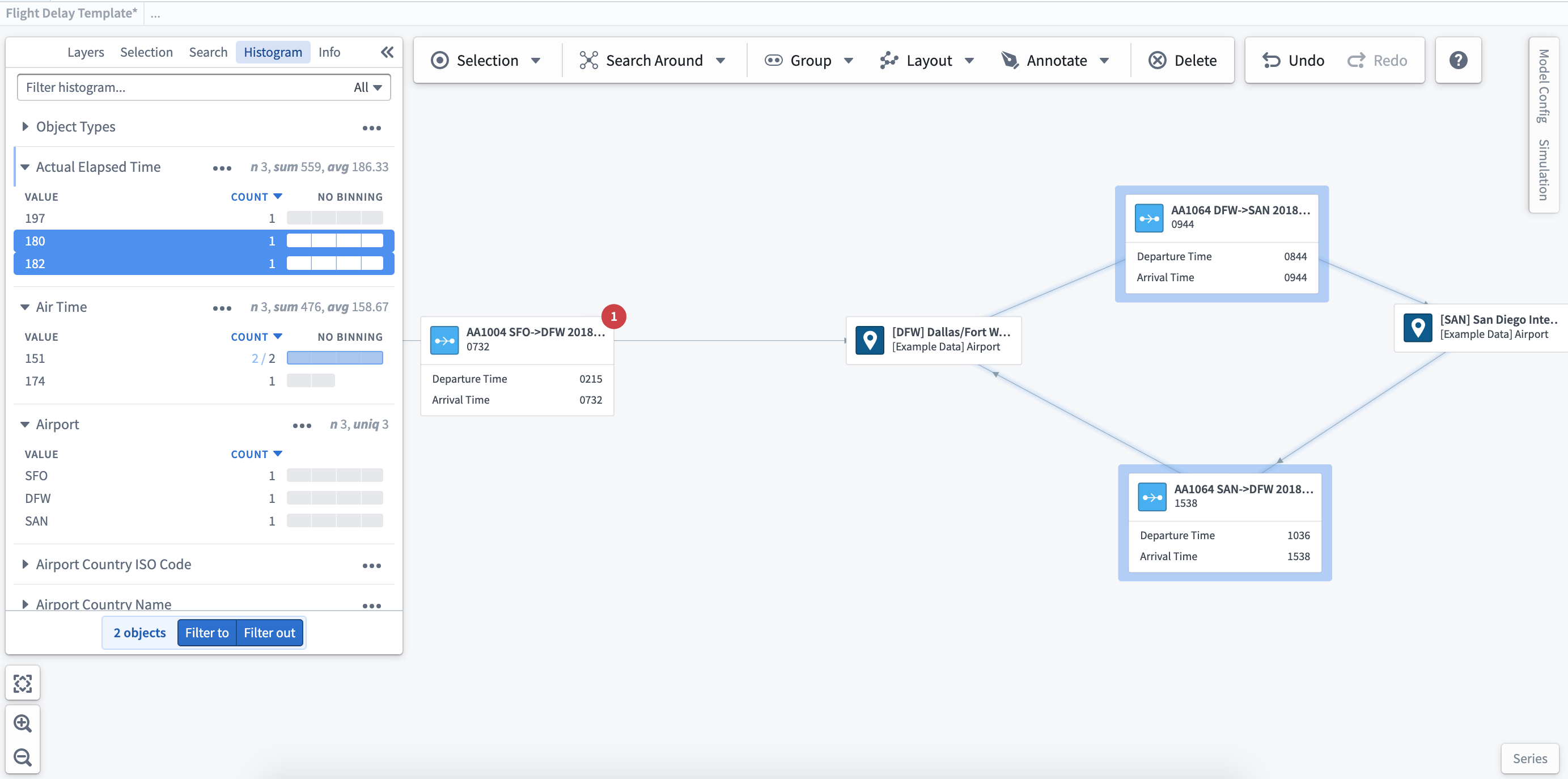

그래프를 만든 뒤 Histogram에서 선택 객체의 속성과 값별 개수를 보고 선택하거나 필터링할 수 있습니다. Histogram의 선택은 그래프에도 반영됩니다.

선택 객체를 노드 또는 간선으로 묶는 방법은 배치와 그룹, 다시 사용할 선택을 남기는 방법은 저장한 선택을 따릅니다.
