Map Legacy 위젯

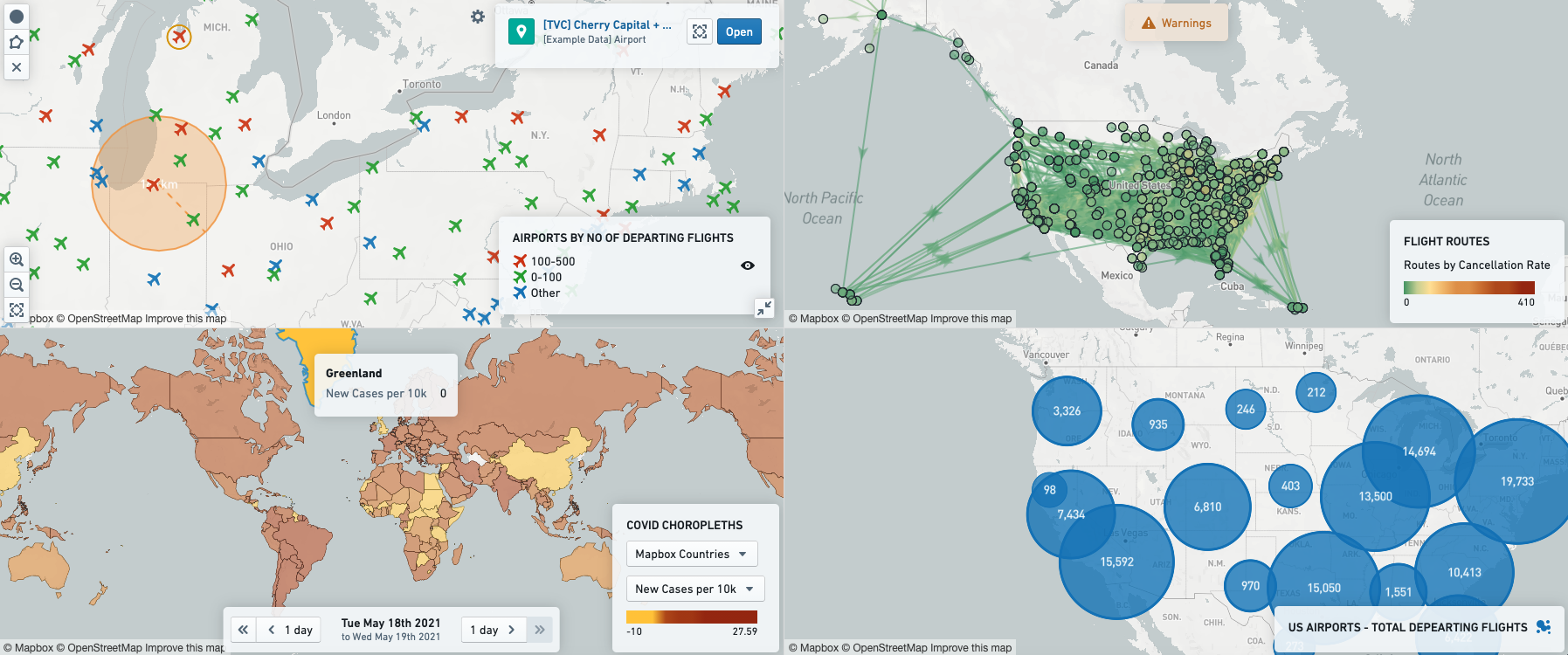

Map Legacy는 객체의 위치와 지역별 값을 지도에 표시합니다. 추가 기능 개발은 예정되어 있지 않지만 지원은 유지됩니다. 새 모듈이나 기존 구성을 갱신할 때에는 Map 위젯을 우선 고려합니다.

위젯 선택

Legacy는 MapboxGL을 사용하고 브라우저에서 WebGL을 지원하지 않으면 Leaflet으로 렌더링합니다. 아래에서 설명하는 Legacy의 시계열 요약값 표시와 Time stepper의 객체 필터는 각각 사용할 수 있습니다.

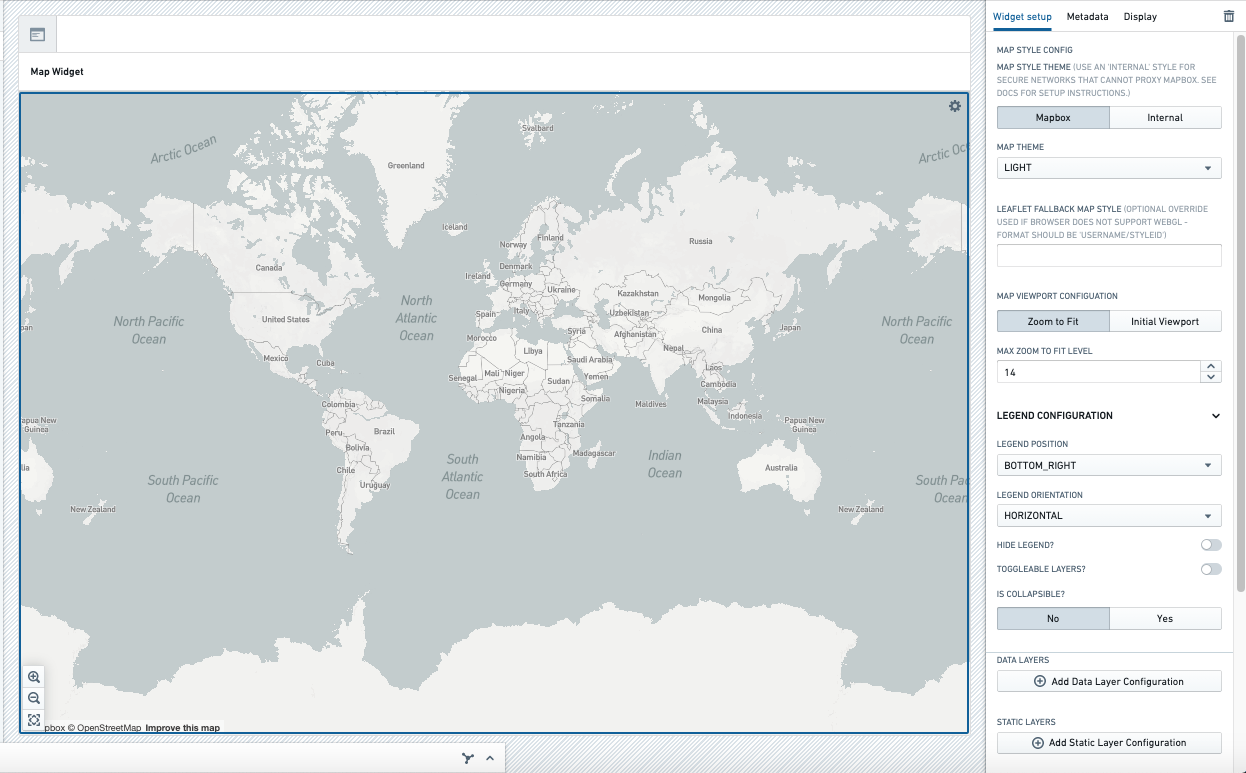

배경인 Base layer와 그 위에 데이터를 그리는 Overlay layer를 구성합니다. 기본 지도 영상은 Mapbox에서 가져오며 기존 기업용 라이선스가 적용됩니다. Mapbox를 프록시할 수 없는 보안 네트워크에서는 사용자 배경 소스를 구성할 수 있습니다.

레이어 종류

기본 설정

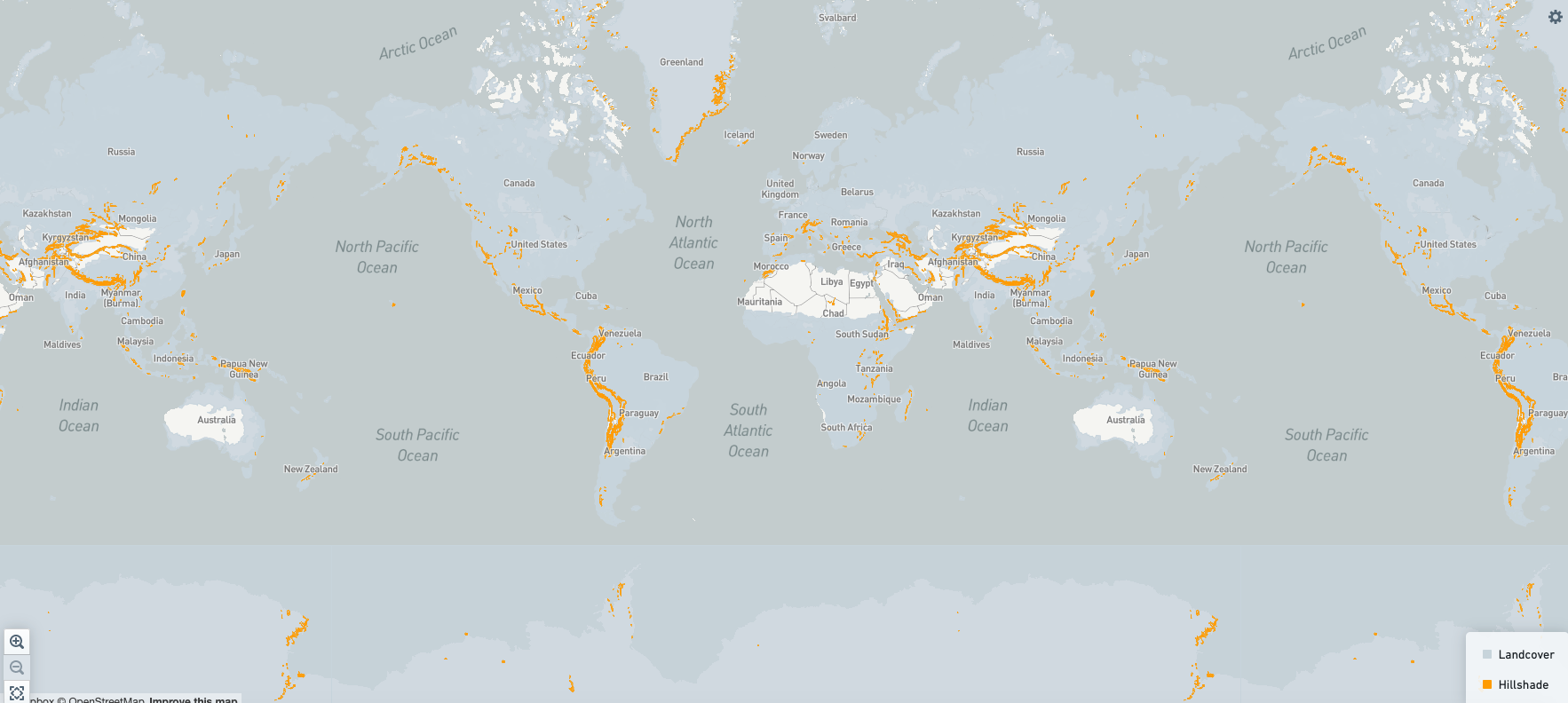

Static 레이어에는 객체 집합이 필수는 아니며 동적으로 필터링할 수 없습니다. 다만 객체를 연결하여 영역에 마우스를 올렸을 때 객체 정보를 보여 줄 수 있습니다.

Enable general location search를 켜면 왼쪽 위 검색 아이콘으로 세계의 장소와 주소를 찾고 확대하거나 마커를 놓습니다. 검색 결과 제목과 geopoint 데이터를 받을 String 변수를 초기화해야 마커가 표시됩니다.

Show user's current location은 기기의 위치 정보를 사용합니다. 현재 위치로 확대하는 버튼을 왼쪽 아래에 추가할 수 있으며 기기와 브라우저에 따라 지원 여부가 다릅니다.

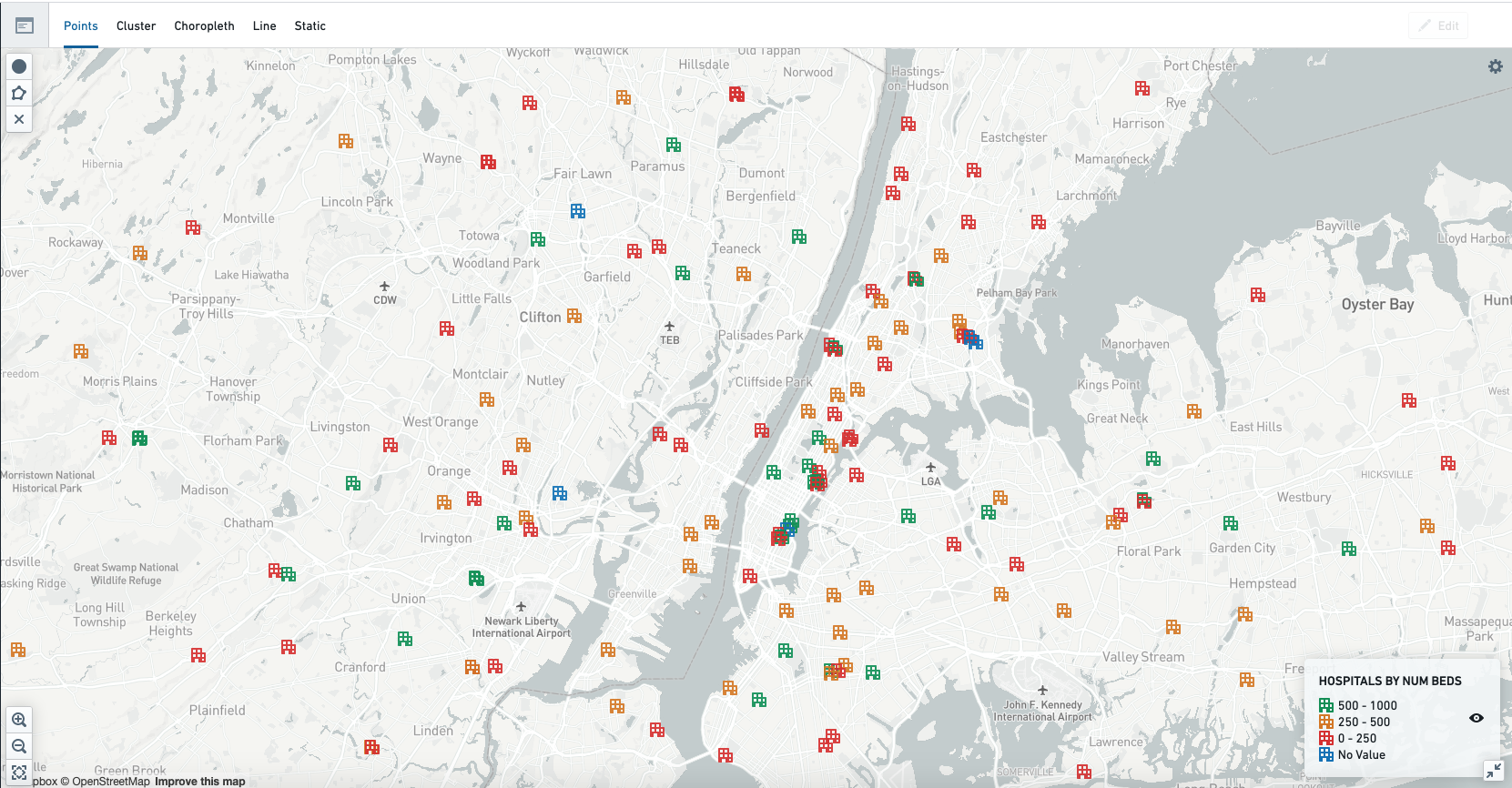

Point

Point connection config를 connect with line으로 설정하면 정렬할 수 있는 데이터를 선으로 연결합니다. Sort property type과 Sort order가 연결 순서를 정하고 Color, Width와 Stroke가 선의 모양을 정합니다.

Cluster

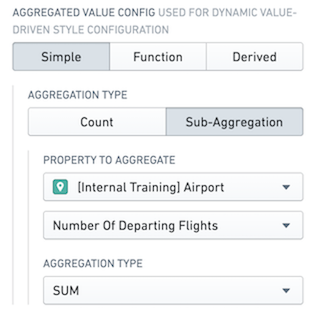

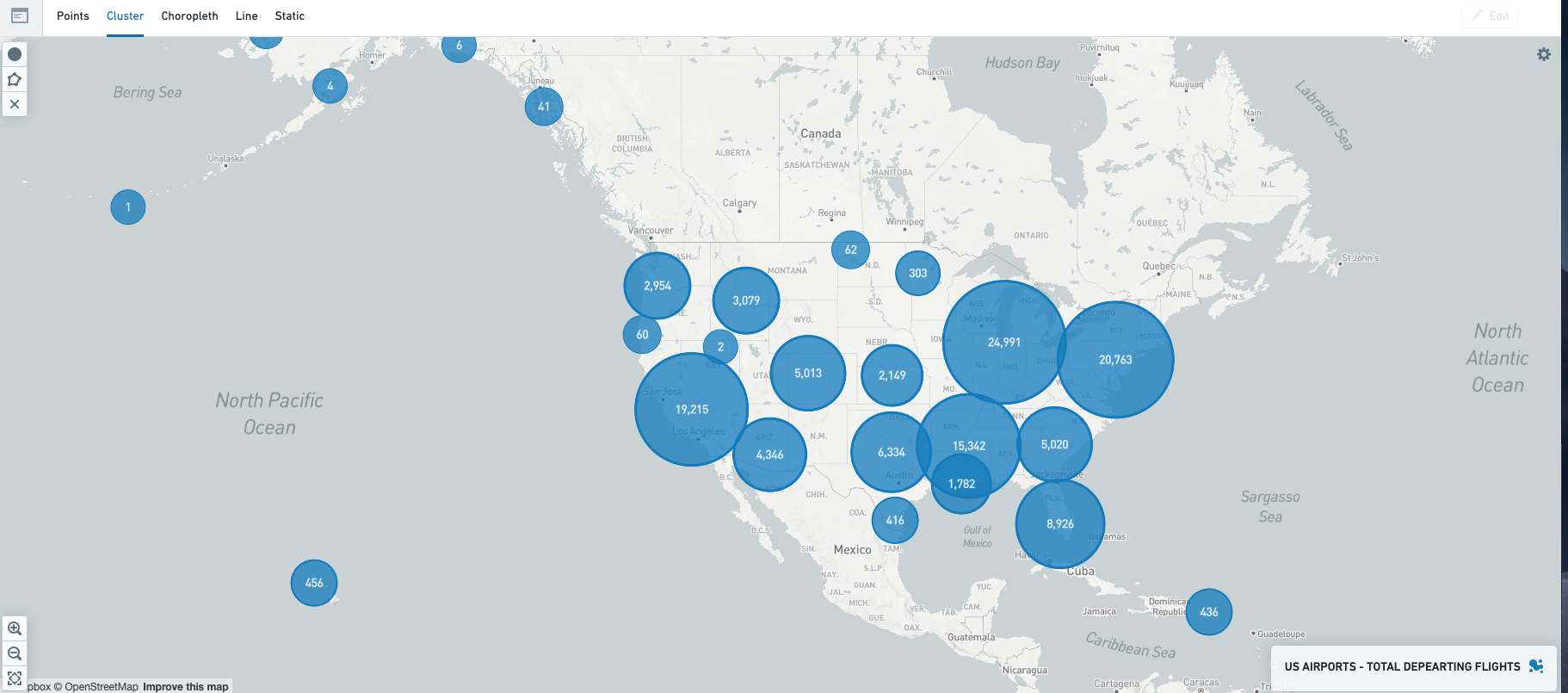

Geopoint property를 기준으로 인접 위치를 묶습니다. Aggregation은 군집별 값을 계산합니다. 예를 들어 미국 공항의 출발 항공편 수를 합산할 수 있습니다.

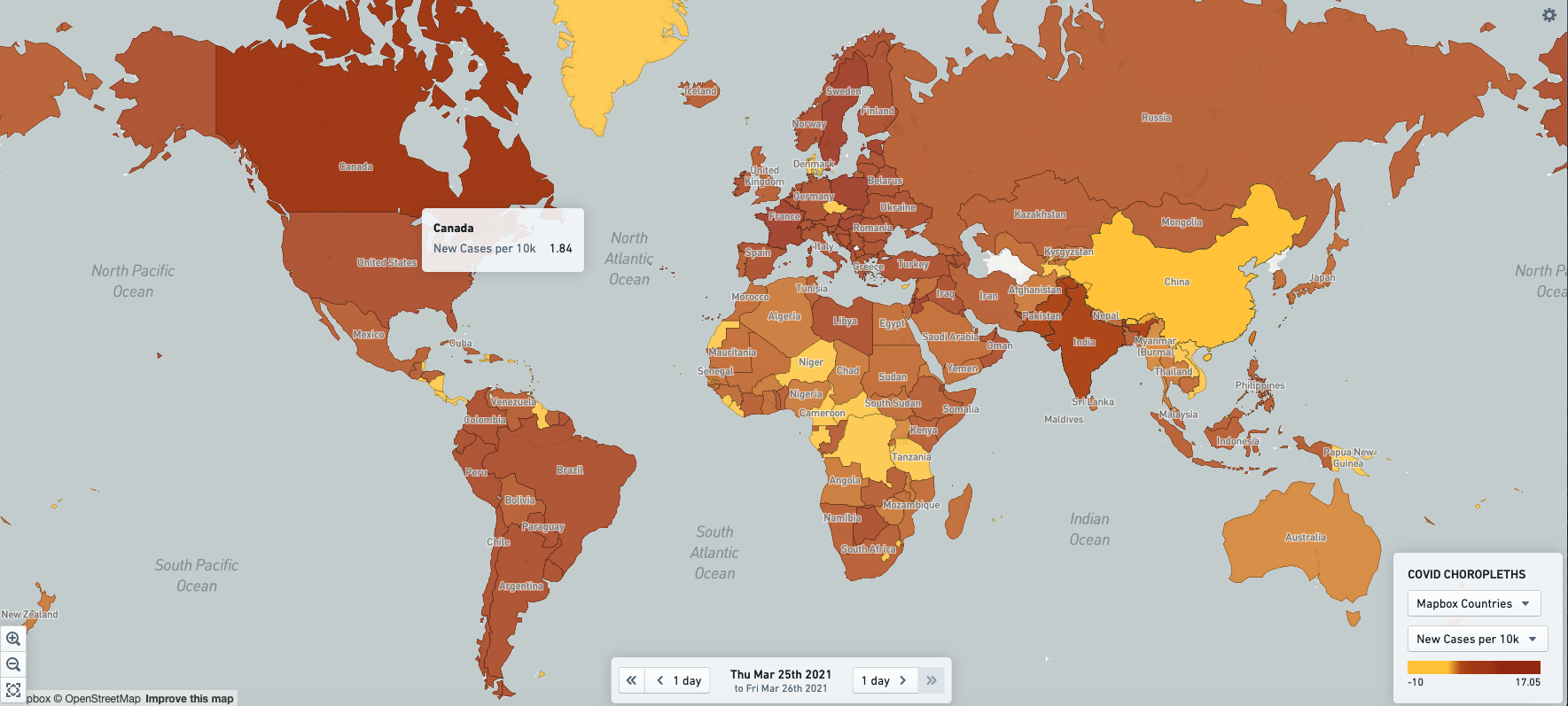

Choropleth

Legend header는 각 데이터 계열의 제목보다 위에 표시되는 레이어 제목입니다. 지역과 객체의 관계에 따라 구성을 선택합니다.

• Aggregated는 한 지역에 속한 객체 하나 이상을 집계하여 색칠합니다. 국가별 지출의 비용/물량 비율이 한 예입니다. Region ID property type으로 집계할 지역 ID를 고르고 Aggregated value configuration에 데이터 계열을 추가합니다.
• Non-aggregated는 객체 하나가 지역 하나를 나타내며 객체의 속성값으로 색칠합니다. 주 객체의 인구밀도가 한 예입니다. Region ID property type은 지역을 식별하고 지도에서 지역을 선택할 때 필터링할 속성이기도 합니다. Non-aggregated value configuration에 데이터 계열을 추가합니다.

두 방식 모두 객체의 Region ID 값이 선택한 경계 데이터의 ID와 정확히 일치해야 합니다. Non-aggregated는 검색 결과 한 페이지가 1,000객체이며 레이어당 최대 10페이지, 10,000객체를 읽습니다. 객체 미리보기 속성은 prominent, specific 또는 none으로 정합니다.

Mapbox 경계

국가, 주, 군 같은 일반 경계에는 Mapbox enterprise boundary set을 사용할 수 있습니다. 경계 데이터셋 설치와 객체 연결을 먼저 준비합니다.

• Mapbox enterprise boundaries version은 V3와 V4를 지원하며 최신 경계를 위해 V4를 권장합니다.
• Mapbox source config ID는 경계 종류와 수준을 선택합니다. 종류는 admin, legislative, locality, postal, stats입니다. 번호가 커질수록 작은 구역이 상위 수준 안에 포함되는 계층이 일반적입니다. 미국의 county(admin 2), state(admin 1), country(admin 0)가 한 예입니다.
• Region ID 속성은 선택한 경계 수준의 Mapbox feature ID와 일치해야 합니다. 매핑은 플랫폼에 가져온 데이터셋에서 찾으며 위치를 모르면 Palantir 담당자에게 확인합니다.
• Worldview는 서로 다른 경계 표현이 있을 때 대상 독자에 맞는 표현을 선택합니다. 이 설정의 선택지는 United States, Japan, India와 China입니다.

GeoJSON 경계

간단한 사용자 경계나 Mapbox API에 접근할 수 없는 네트워크에서 사용할 수 있습니다.

Vector 경계

상세하거나 많은 사용자 경계는 내부 또는 외부 타일 서버의 Vector 소스로 제공할 수 있습니다. Source URL, 타일 안의 Layer name과 Region ID feature property를 지정합니다. Region display name feature property는 집계형 Vector 소스에서만 지원합니다.

Min zoom보다 축소되거나 Max zoom보다 확대되면 타일 소스를 질의하지 않으며 레이어도 표시하지 않습니다.

H3 셀

Ontology Manager에서 셀 하나가 객체 하나인 H3 Hexagon 같은 유형을 구성합니다. 예제 속성은 식별자인 hex_index와 geometry를 담는 hex_geojson입니다. 셀 ID 82f25ffffffffff의 geometry 예는 다음과 같습니다.

{"type":"Polygon","coordinates":[[[-114.88722592804382,-74.86647343694071],[-110.43933775312789,-76.04791578897344],[-103.98485051466383,-75.45226049628374],[-103.08914246618076,-73.75952697882984],[-107.50751324842204,-72.74554847287561],[-112.95182804024837,-73.26746640072781],[-114.88722592804382,-74.86647343694071]]]}

Object set to map에 이 객체 집합을 넣고 Choropleth, Non-aggregated를 선택합니다. Region ID property type은 hex_index, 경계 소스는 Geojson, GeoJSON geometry property type은 hex_geojson으로 지정합니다.

아래 함수는 예제용 H3Hexagon, CovidPositive, CovidTest 유형을 전제로 합니다. 양성 검사 객체와 전체 검사 객체는 같은 기간과 모집단을 나타내며 같은 해상도의 hex_index로 묶여야 합니다. 두 집계가 모두 있고 전체 검사 수가 양수인 셀에만 0~100 척도의 양성률을 넣습니다.

import { Function, Double, FunctionsMap } from "@foundry/functions-api";
import { ObjectSet, CovidPositive, CovidTest, H3Hexagon } from "@foundry/ontology-api";

export class H3Metrics {
  @Function()
  public async calculateCovidPositivityRate(
    hexes: ObjectSet<H3Hexagon>,
    positives: ObjectSet<CovidPositive>,
    tests: ObjectSet<CovidTest>,
  ): Promise<FunctionsMap<H3Hexagon, Double>> {
    const maxBuckets = { maxBuckets: 6000 };
    const [positiveBuckets, testBuckets] = await Promise.all([
      positives.groupBy(value => value.hex_index.exactValues(maxBuckets)).count(),
      tests.groupBy(value => value.hex_index.exactValues(maxBuckets)).count(),
    ]);
    const positiveByHex = new Map<string, number>();
    const testsByHex = new Map<string, number>();
    for (const bucket of positiveBuckets.buckets) {
      positiveByHex.set(bucket.key, bucket.value);
    }
    for (const bucket of testBuckets.buckets) {
      testsByHex.set(bucket.key, bucket.value);
    }
    const result = new FunctionsMap<H3Hexagon, Double>();
    for (const hex of hexes.all()) {
      if (hex.hex_index === undefined) continue;
      const positiveCount = positiveByHex.get(hex.hex_index);
      const testCount = testsByHex.get(hex.hex_index);
      if (positiveCount !== undefined && testCount !== undefined && testCount > 0) {
        result.set(hex, 100 * positiveCount / testCount);
      }
    }
    return result;
  }
}

Non-aggregated value configuration의 함수 기반 속성에 연결합니다. H3 해상도 2에는 육각형 5,870개와 오각형 12개를 합해 셀 5,882개가 있으므로 모두 표시하려면 Number of search result pages를 6으로 설정합니다. 위 집계의 maxBuckets: 6000은 이 해상도의 셀을 담기 위한 값이며 더 높은 해상도에 그대로 적용할 수 없습니다.

Line segment

Legend header는 데이터 계열의 제목 위에 표시됩니다.

Segment ID는 선 소스의 feature ID와 정확히 일치해야 합니다. Non-aggregated는 페이지당 1,000객체, 레이어당 최대 10페이지의 10,000객체이며 미리보기 속성을 prominent, specific 또는 none으로 정합니다.

선 소스

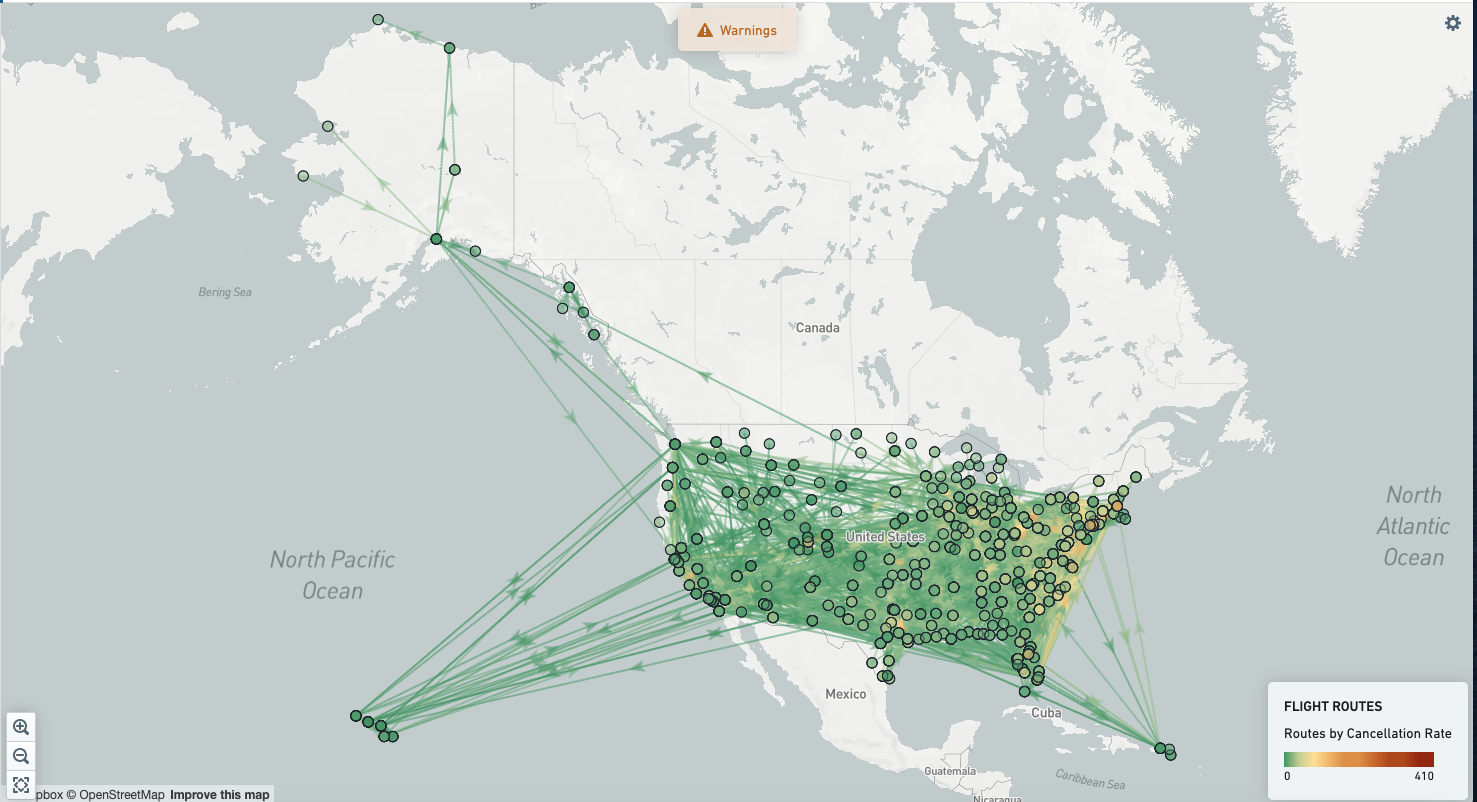

• Point to point는 객체의 시작과 끝 geopoint 사이에 직선을 그립니다. Non-aggregated에서만 사용할 수 있습니다.
• Aggregated GeoJSON은 Foundry에 올린 파일 하나로 선을 정의합니다. 선 수와 복잡도가 비교적 낮고 한 선에 많은 객체가 대응하는 경우에 적합합니다. GeoJSON source RID, Region ID feature property와 Region display name feature property를 지정합니다. 이 설정에서 Region ID는 선 feature의 ID이며 객체의 Segment ID와 대응합니다.
• Non-aggregated GeoJSON은 객체의 Geoshape 또는 String 속성에 선 geometry를 넣습니다. 객체 하나와 선 하나가 일대일이며 선이 복잡하더라도 객체 수는 처리 가능한 범위여야 합니다.
• Vector는 상세하거나 많은 선을 내부 또는 외부 타일 서버에서 제공합니다. Source URL, Layer name과 Region ID feature property를 지정합니다. Region display name feature property는 집계형에서만 지원합니다. Min zoom 미만이나 Max zoom 초과에서는 소스를 질의하지 않고 레이어를 숨깁니다.

Static

집계 데이터 계열

Simple aggregation은 객체 수, 합계나 평균 같은 계산입니다. Derived aggregation은 기본 숫자 수식으로 다른 계산을 결합합니다. 예를 들어 30세 미만 인구 / 전체 인구를 계산하고 백분율 형식으로 표시합니다.

Function aggregation은 위치 ID를 키로 갖는 맵을 반환합니다. Cluster는 geopoint 또는 geohash, Choropleth는 지역 ID를 사용합니다. 다음 TSv1 예제는 countryId: String, cost: Double, volume: Double인 예제용 Expense 객체를 국가별로 집계합니다. 두 집계 결과를 국가 ID로 결합하고 물량이 없거나 0인 국가는 결과에 넣지 않습니다.

import { Function, Double, FunctionsMap } from "@foundry/functions-api";
import { ObjectSet, Expense } from "@foundry/ontology-api";

export class ExpenseMetrics {
  @Function()
  public async costToVolume(
    expenses: ObjectSet<Expense>,
  ): Promise<FunctionsMap<string, Double>> {
    const [costs, volumes] = await Promise.all([
      expenses.groupBy(value => value.countryId.topValues()).sum(value => value.cost),
      expenses.groupBy(value => value.countryId.topValues()).sum(value => value.volume),
    ]);
    const volumeByCountry = new Map<string, number>();
    for (const bucket of volumes.buckets) {
      volumeByCountry.set(bucket.key, bucket.value);
    }
    const result = new FunctionsMap<string, Double>();
    for (const bucket of costs.buckets) {
      const volume = volumeByCountry.get(bucket.key);
      if (volume !== undefined && volume !== 0) {
        result.set(bucket.key, bucket.value / volume);
      }
    }
    return result;
  }
}

topValues()로 반환된 그룹 범위에서 계산합니다. 그룹 수와 정확도 조건은 객체 집계를 따릅니다.

비집계 데이터 계열

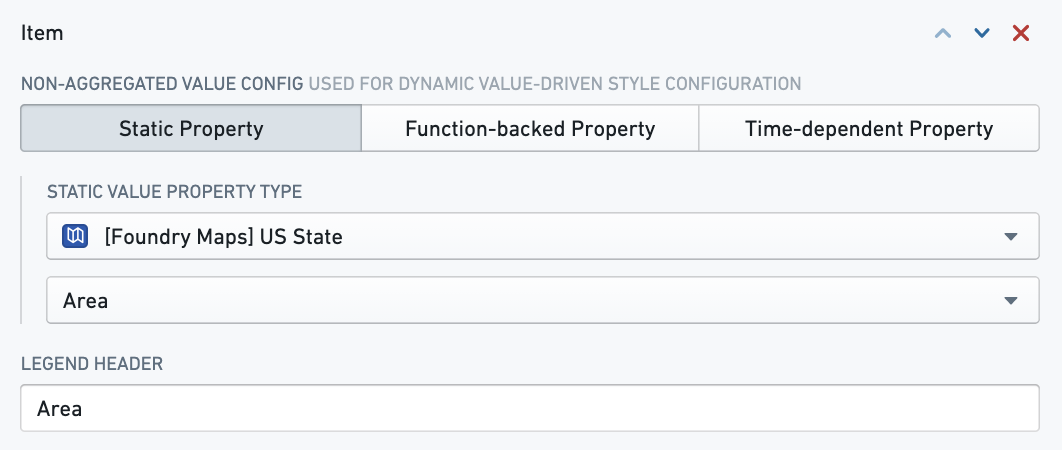

Static property는 객체 속성값을 그대로 사용합니다. 아래는 미국 주의 면적으로 색상을 정하는 설정입니다.

Function-backed property는 FunctionsMap<객체, 값>을 반환합니다. 다음 예제 스키마의 Country는 같은 기간과 모집단에 대한 전체 검사 수 dailyNewTests와 양성 검사 수 dailyNewPositiveTests를 숫자로 보유합니다. 결과는 0~1 비율이며 값이 없거나 전체 검사 수가 양수가 아니면 해당 객체를 결과에 넣지 않습니다.

import { Function, Double, FunctionsMap } from "@foundry/functions-api";
import { ObjectSet, Country } from "@foundry/ontology-api";

export class CountryMetrics {
  @Function()
  public countryPositivityRate(
    countries: ObjectSet<Country>,
  ): FunctionsMap<Country, Double> {
    const result = new FunctionsMap<Country, Double>();
    for (const country of countries.all()) {
      const positives = country.dailyNewPositiveTests;
      const tests = country.dailyNewTests;
      if (positives !== undefined && tests !== undefined && tests > 0) {
        result.set(country, positives / tests);
      }
    }
    return result;
  }
}

이 장의 함수 연결은 TSv1의 위치 키 맵과 객체 키 맵을 구분합니다. 새 Map의 TSv2 객체 기반 함수 스타일은 해당 Map의 계약을 따릅니다.

시계열 속성

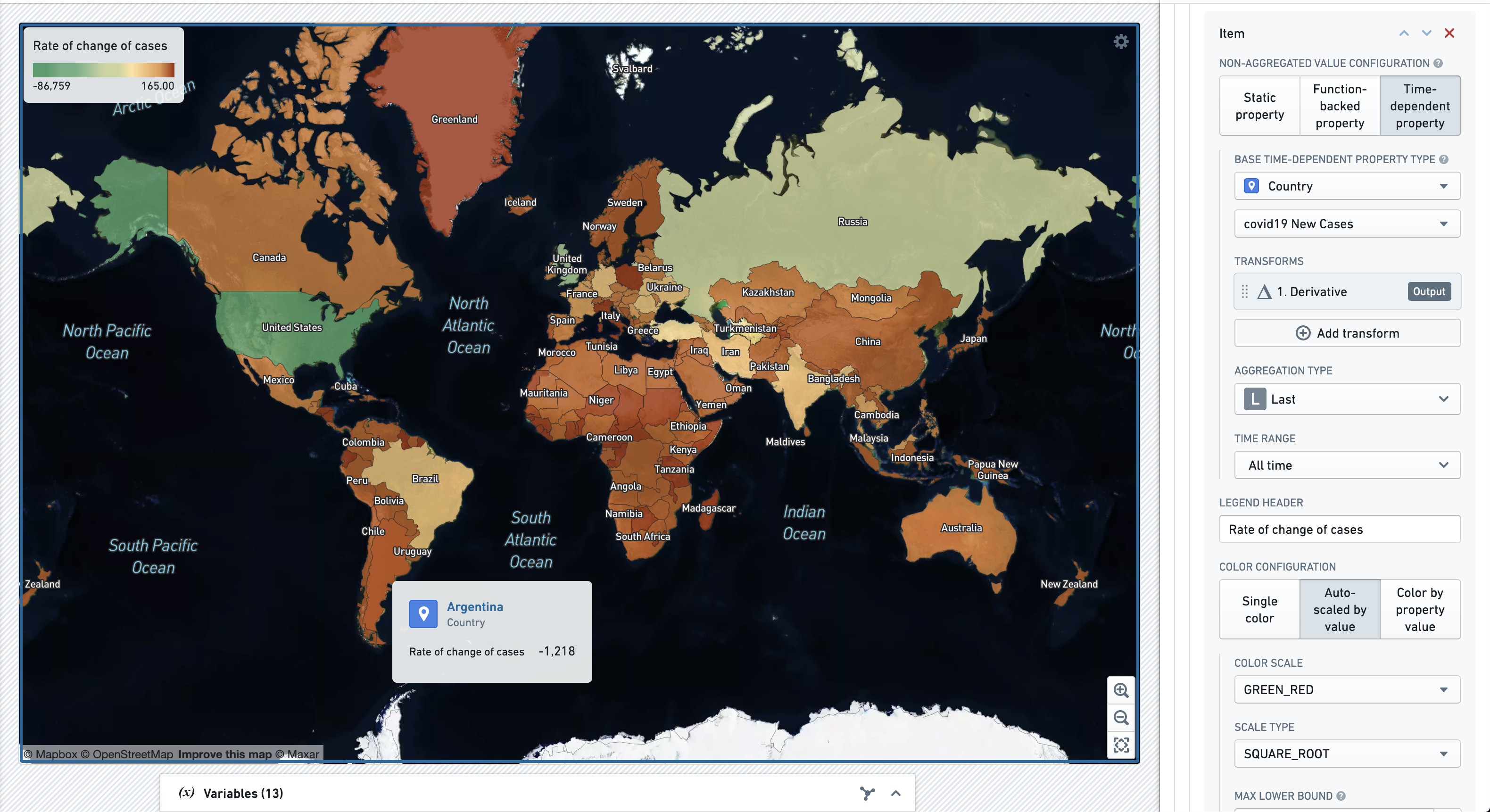

시간별 값의 이력을 가진 속성도 변환과 요약을 거쳐 지도에 표시할 수 있습니다. Country의 COVID19 New Cases 일별 관측값을 변화율 시계열로 변환한 뒤 가장 최근 값을 요약하고 국가별 색상에 연결하는 방식입니다.

변환과 요약 범위는 Workshop 시계열 속성을 따릅니다.

색상과 표시 형식

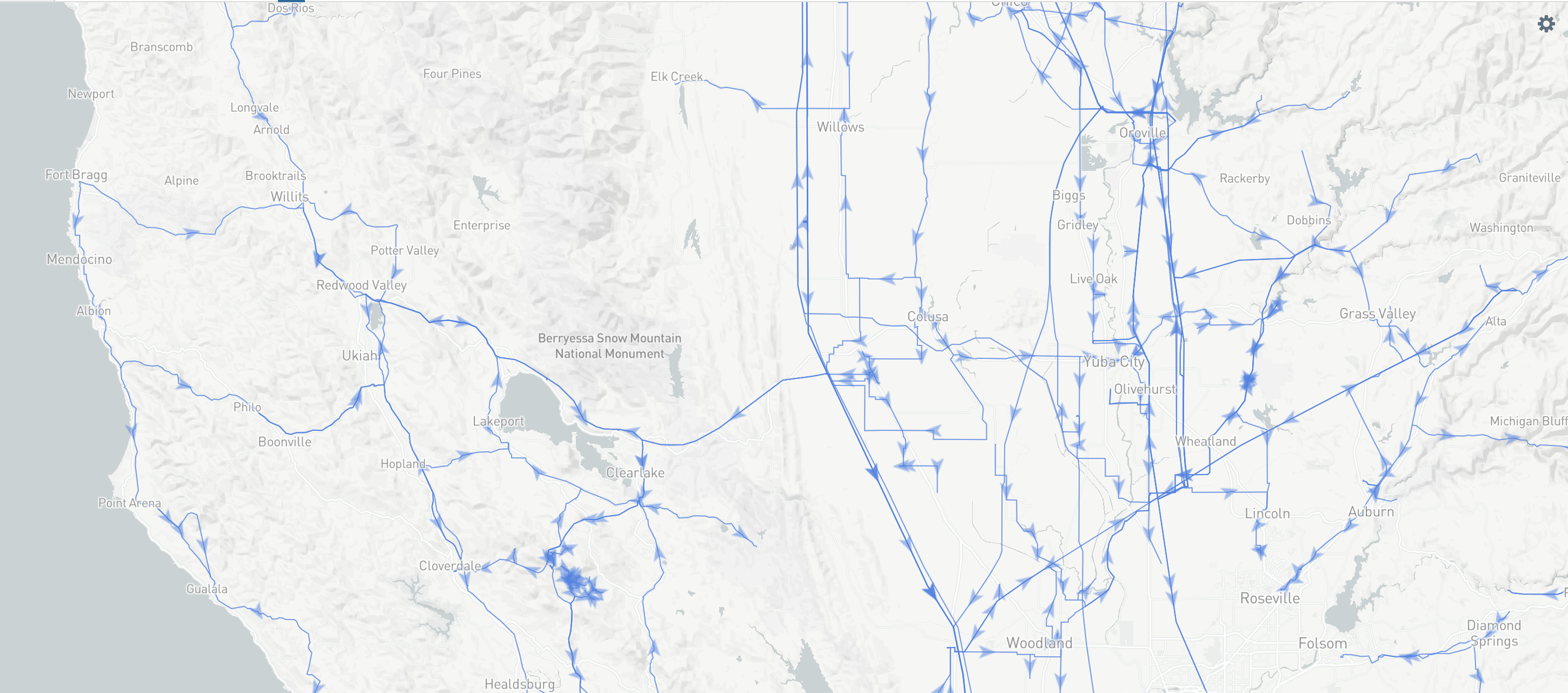

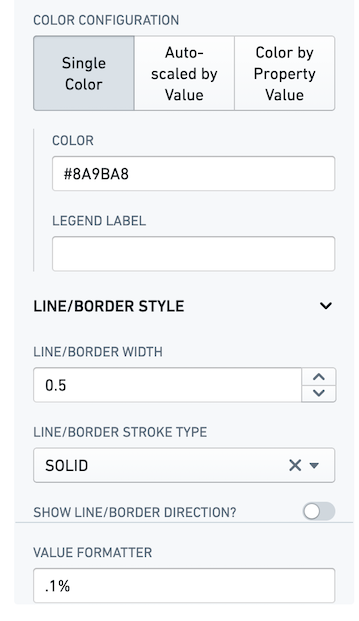

Line border style은 선 또는 경계의 폭과 선 유형을 정합니다. Show line/border direction은 방향 화살표를 표시합니다.

Value formatter는 d3-format 문자열입니다. % 형식은 입력에 100을 곱하므로 0~1 비율에 사용합니다. 예를 들어 .0%는 0.123을 12%로 표시합니다. H3 예제처럼 이미 0~100 값으로 계산했다면 % 형식을 다시 적용하지 않습니다.

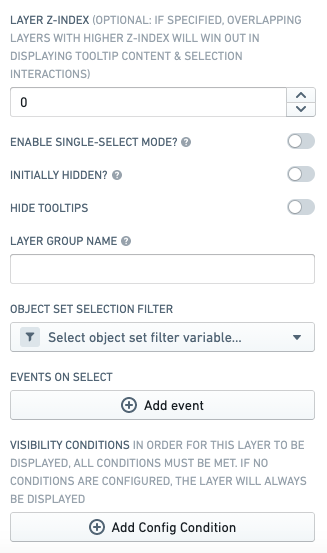

선택, 표시와 이벤트

그리기

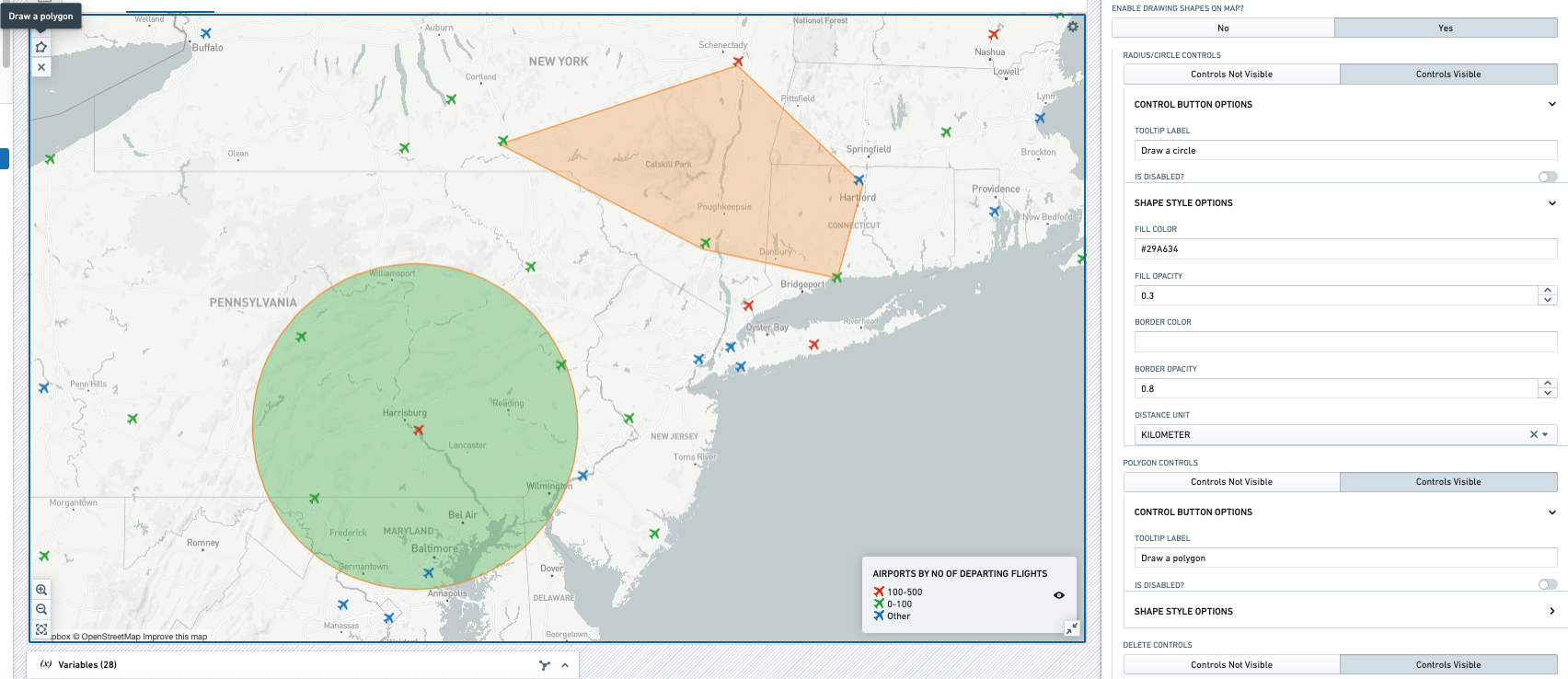

Radius/circle controls를 보이게 하면 원을 그릴 수 있습니다. 왼쪽 위 원 버튼을 선택하고 지도에서 중심을 한 번 클릭한 다음 마우스를 놓고 중심에서 이동하여 반지름을 정합니다.

Polygon controls는 다각형을 만듭니다. 도구를 선택하고 지도에서 클릭할 때마다 꼭짓점을 추가하며 연속된 점 사이에 변을 그립니다. Delete controls는 삭제 도구를 선택한 뒤 그린 도형을 클릭하여 지웁니다.

세 도구 모두 Tooltip label과 Is disabled를 설정할 수 있습니다. 원과 다각형에는 다음 스타일을 지정합니다.

Single draw mode는 새 도형을 그릴 때 이전 도형을 삭제합니다. Published filters는 도형의 경계를 객체 집합 필터로 출력합니다. Published drawn geometry는 geometry를 String 변수에 넣어 이후 속성값으로 저장할 입력에 사용할 수 있습니다. Events on draw는 그릴 때 하나 이상의 Workshop 이벤트를 실행합니다.

Time stepper

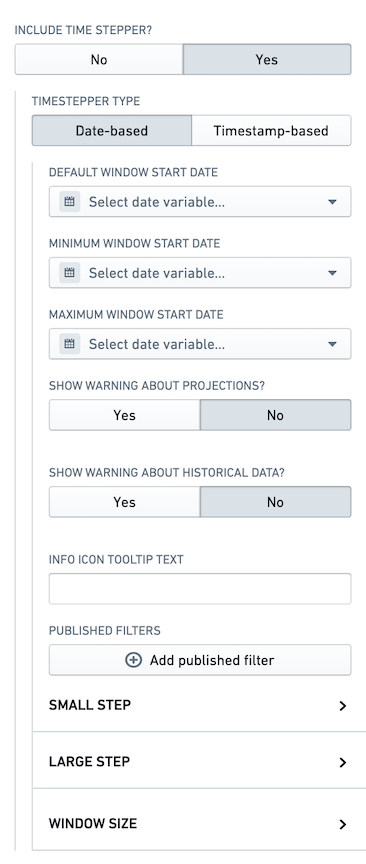

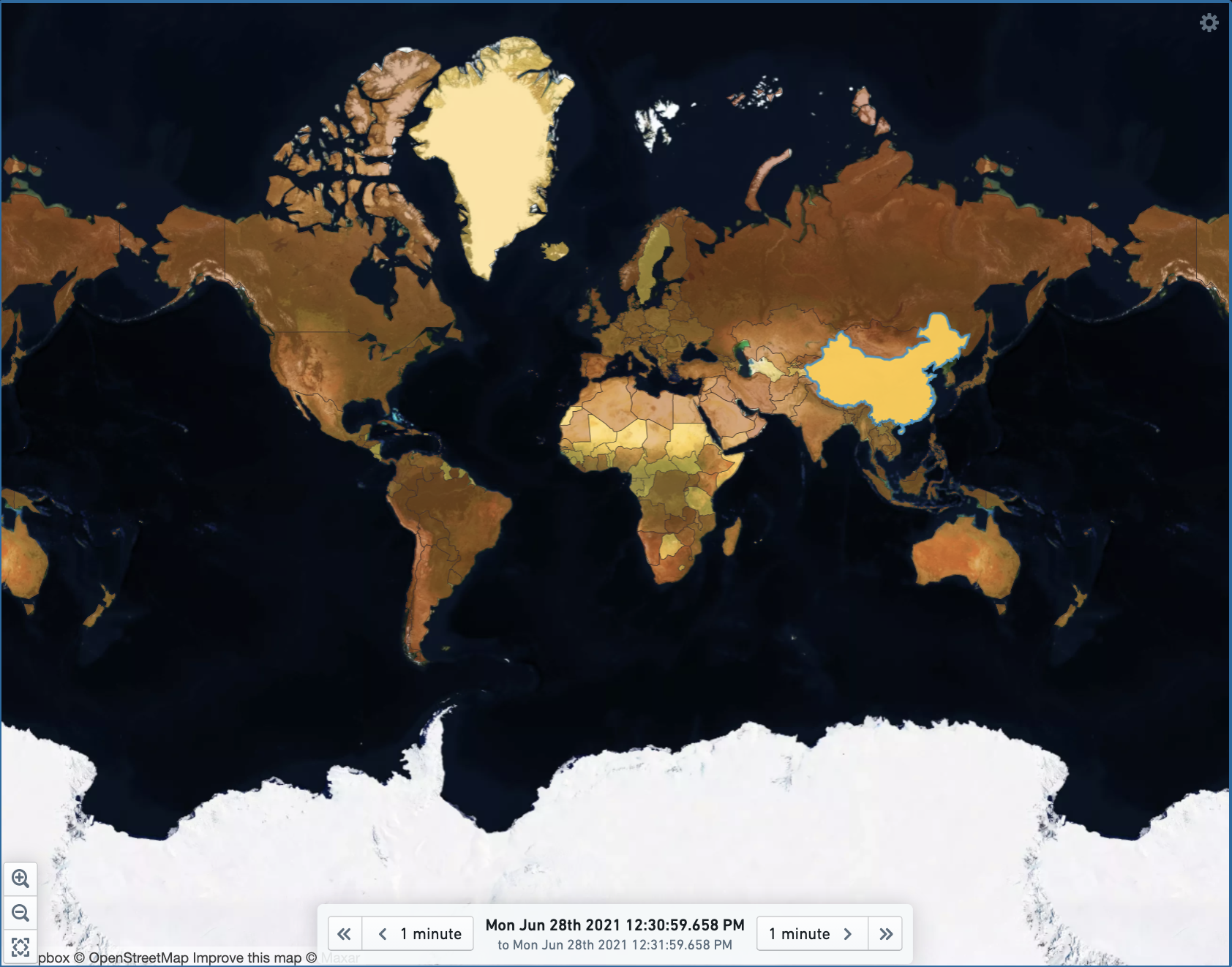

Time stepper는 사용자가 선택한 시간 구간을 객체 집합 필터로 출력합니다. 이 필터를 레이어 입력 집합에 적용하면 해당 구간의 객체만 표시하거나 집계할 수 있습니다. 각 시점의 측정 객체에 필터링 가능한 Date 또는 Timestamp 속성을 두는 모델을 권장합니다.

현재 화면 범위로 필터링

Viewport filter는 현재 보이는 경계에 해당하는 객체 집합 필터를 출력합니다. 공항 지도에서 미국으로 확대하면 그 경계 안의 공항을 거르는 필터를 다른 집합에 연결할 수 있습니다. Choropleth에 이 필터를 쓰려면 객체 유형에 geopoint 속성이 필요하며 지역의 중심점을 사용할 수 있습니다.
